Электродвигатель ВА 315 S8 – это мощный трехфазный асинхронный взрывозащищенный мотор, предназначенный для работы в составе насосных станций, компрессорного оборудования, вентиляторов и других механизмов на объектах с повышенными требованиями к безопасности. Основная функция устройства – надежный и безопасный привод оборудования во взрывоопасных зонах. Изделие рассчитано на питание от промышленной сети 380/660 В с частотой 50 Гц.
Описание и назначение взрывозащищенного двигателя
Модель ВА 315 S8 является ключевым компонентом для привода гидравлических насосных групп, компрессоров и машин, используемых в нефтегазовой, химической и перерабатывающей промышленности. Наличие маркировки взрывозащиты позволяет использовать его в помещениях, где возможно образование смесей газов и паров категорий IIA, IIB с температурными классами от Т1 до Т4. Подобный электродвигатель обеспечивает стабильную производительность оборудования при длительной нагрузке, что критически важно для поддержания непрерывных технологических процессов.

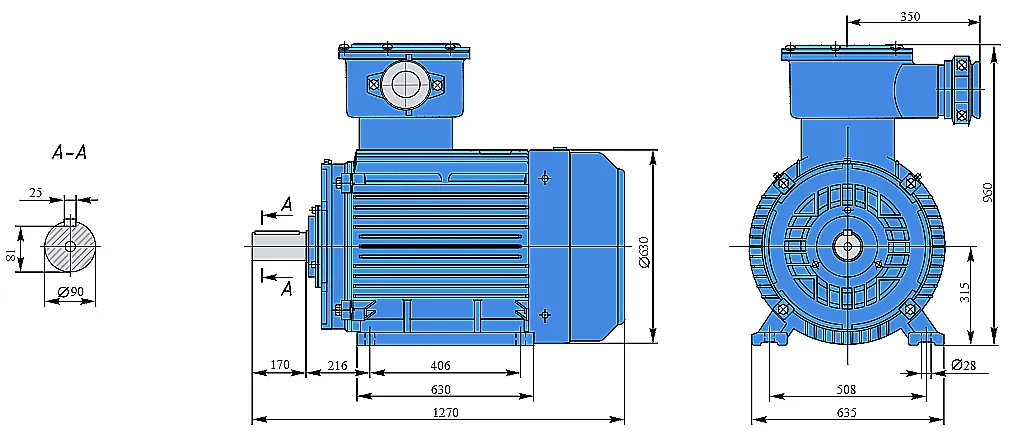

Ниже представлены ключевые размеры и вес для модели ВА315S8 У2. Эти данные необходимы для проверки монтажной совместимости с существующим приводным механизмом и проектирования фундаментных плит.
| Габариты и вес электродвигателя ВА315S8 |
| Габаритные размеры (В х Д х Г), мм |
960 x 1270 x 630 |
| Диаметр вала, мм |
90 |
| Масса, кг |
1078 |
| Код ТН ВЭД |
8501 51 100 0 |
На производственном совещании инженер спрашивает механика: «Почему новый электродвигатель ВА 315 S8 подключили, а насос не качает?». Механик, почесав затылок, отвечает: «Да я для надёжности поставил взрывозащиту, а теперь не могу понять, как заставить его работать в обычном режиме – он от всех вспышек мыслей просится на покой».
Технические характеристики ВА315S8
Параметры определяют область применения и совместимость с технологическим оборудованием. Основные характеристики электродвигателя ВА 315 S8 представлены в таблице.
| Основные технические параметры |
| Мощность, кВт |
90 |
| Фактическая частота вращения, об/мин |
740 |
| Номинальное напряжение, В |
380/660 |
| Номинальный ток при 380В, Iн, А |
178 |
| Коэффициент полезного действия (КПД), % |
93,8 |
| Класс нагревостойкости изоляции |
F (до 155°C) |
| Коэффициент мощности, cos φ |
0,82 |
| Маркировка взрывозащиты |
1ExdIIBT4 |
| Климатическое исполнение и категория размещения |
У2, Т2, УХЛ2 (по ГОСТ 15150-69) |
| Степень защиты (IP код) |
IP54, IP55 |
| Способ охлаждения |
IC411 |
| Режим работы по ГОСТ |
S1 (продолжительный) |
Расшифровка условного обозначения
Понимание маркировки позволяет однозначно идентифицировать модель и её ключевые особенности. Расшифровка электродвигателя ВА 315 S8 У2 1ExdIIBT4 IM1081(B3):
- ВА – асинхронный взрывозащищенный электродвигатель, изготовленный по ГОСТ.
- 315 – высота оси вращения вала от плоскости установки (в миллиметрах).
- S – условная длина сердечника статора (один из типоразмеров по длине).
- 8 – количество полюсов, определяющее синхронную частоту вращения (750 об/мин).
- У2 – климатическое исполнение для умеренного климата, категория размещения 2 (под навесом).
- 1ExdIIBT4 – обозначение уровня взрывозащиты. «Exd» – взрывонепроницаемая оболочка, IIB – группа взрывоопасной смеси, T4 – температурный класс.
- IM1081(B3) – конструктивное исполнение по способу монтажа: лапы, горизонтальный вал.
Боковой вид электродвигателя ВА315S8, демонстрирующий габаритные размеры и крепёжные лапы (исполнение IM1081/B3).
Клеммная коробка и заводской шильдик электродвигателя ВА315S8 с указанием мощности, тока, напряжения и маркировки взрывозащиты.
Преимущества и особенности эксплуатации
Выбор именно модели ВА315S8 для ответственных приводов обусловлен рядом технических и эксплуатационных преимуществ.
- Повышенная безопасность и надёжность. Наличие взрывозащиты типа «Exd» позволяет без риска эксплуатировать этот электродвигатель ВА 315 S8 на объектах нефтегазохимического комплекса, что напрямую уменьшает вероятность аварийных простоев.
- Высокий КПД и энергоэффективность. КПД 93,8% обеспечивает экономичное потребление электроэнергии при значительной выходной мощности 90 кВт, что снижает эксплуатационные затраты в непрерывных циклах работы насосных станций.
- Длительный ресурс работы. Класс изоляции F и прочная конструкция рассчитаны на продолжительный режим работы S1 со стабильной нагрузкой. Это увеличивает межсервисный интервал и общий срок службы агрегата.
- Универсальность монтажа и подключения. Исполнение IM1081 (B3) с креплением на лапы является стандартным для большинства промышленных приводов, что упрощает интеграцию двигателя в существующие схемы гидростанций и компрессорных установок.
- Адаптивность к условиям среды. Степень защиты IP55 и климатические исполнения (У2, Т2, УХЛ) гарантируют стабильную работу электродвигателя ВА 315 S8 в условиях повышенной запылённости, влажности и при перепадах температур.
Принцип работы и конструктивные особенности
В составе гидросистемы или другой установки ВА315S8 выполняет функцию первичного привода. При подаче трёхфазного напряжения на обмотки статора создаётся вращающееся магнитное поле, которое индуцирует ток в обмотке ротора и заставляет его вращаться. Крутящий момент через конец вала передаётся на муфту, а затем непосредственно на вал насоса, компрессора или вентилятора.
Конструктивно двигатель включает в себя чугунный корпус (взрывонепроницаемая оболочка), статор с обмоткой класса изоляции F, короткозамкнутый ротор типа «беличья клетка», подшипниковые щиты с надёжными подшипниками и герметичную клеммную коробку для подключения силовых кабелей. Такая конструкция обеспечивает высокую механическую прочность и защиту внутренних элементов от проникновения пыли и влаги.
Температурный режим и срок службы
Допустимый диапазон температур эксплуатации определяется выбранным климатическим исполнением. Для исполнения У2 двигатель ВА 315 S8 предназначен для работы при температуре окружающего воздуха от -45°C до +40°C. Изоляция обмоток по классу F допускает нагрев до 155°C.
Срок службы агрегата при правильной эксплуатации составляет десятки тысяч часов. На ресурс работы напрямую влияют следующие факторы: качество питающего напряжения (отсутствие перекосов фаз и скачков), своевременность обслуживания подшипникового узла (смазка, замена), отсутствие перегрузок сверх номинала и соблюдение режима работы S1. Для продления ресурса критически важно обеспечивать эффективное охлаждение двигателя и чистоту радиаторных рёбер на корпусе.
Область применения и типичное оборудование
Основная сфера использования электродвигателя ВА 315 S8 – это опасные производственные объекты, где требуется взрывозащищенный привод.
- Нефтегазовая отрасль: привод буровых насосов, насосов для закачки, вентиляторов в компрессорных цехах.
- Химическая и нефтехимическая промышленность: привод мешалок, центробежных насосов для перекачки агрессивных сред (в паре с соответствующими торцевыми уплотнениями), дымососов.
- Гидравлические системы: в качестве силового агрегата для мощных шестерёнчатых и аксиально-поршневых насосов в составе передвижных и стационарных гидростанций.
- Горнодобывающая промышленность: привод вентиляторов главного проветривания, конвейеров, насосов водоотлива.
- Общепромышленное применение: на любых объектах, где требуется надёжный привод мощностью 90 кВт с высокой степенью защиты от внешних воздействий.
Часто заменяемые узлы и ремкомплекты
При проведении планового или аварийного ремонта двигателя наиболее часто требуют замены следующие компоненты. Их износ обычно связан с естественным старением материалов, вибрационными нагрузками или нарушением условий эксплуатации.
| Типовые запасные части для ремонта ВА315S8 |
| Подшипники качения (радиальные) |
Износ от вибрации и недостатка смазки. Требуют регулярной проверки и замены по регламенту. |
| Манжеты, сальники и уплотнения вала |
Потеря эластичности, растрескивание от температурных перепадов и воздействия масел. Приводят к потере смазки и попаданию грязи в подшипниковый узел. |
| Прокладки и уплотнения клеммной коробки |
Обеспечивают герметичность взрывонепроницаемой оболочки. Могут разрушаться от ультрафиолета и механических воздействий. |
| Крепёжные элементы (болты, шпильки) |
Могут подвергаться коррозии в агрессивных средах или ослабевать от вибраций. |
Ключевые ошибки при подборе двигателя
Некорректный выбор приводит к преждевременному выходу из строя оборудования или невозможности его запуска. Обратите внимание на следующие моменты при заказе:
- Игнорирование класса взрывозащиты. Применение обычного двигателя вместо ВА 315 S8 во взрывоопасной зоне запрещено и опасно. Необходимо чётко определить категорию и класс зоны по проекту.
- Несоответствие мощности и режима работы (S1). Подбор двигателя меньшей мощности для циклической нагрузки с частыми пусками (режимы S3-S6) приведёт к перегреву и отказу.
- Пренебрежение климатическим исполнением. Установка двигателя исполнения У2 в помещении с постоянной повышенной влажностью или на открытой площадке без навеса сократит его ресурс.
- Ошибки в подключении напряжения. Некорректное соединение обмоток («звезда»/«треугольник») при заданном напряжении сети 380/660 В может привести к повышенному току, перегреву и срабатыванию защит.
Примеры оформления заказа
Для упрощения процедуры заказа можно использовать следующие типовые формулировки, указав необходимые параметры:
- Базовая модель: Электродвигатель ВА315S8 У2 1ExdIIBT4 IM1081 (B3), 90 кВт, 740 об/мин, 380/660 В.
- Модель для тропического климата: Электродвигатель ВА315S8 Т2 1ExdIIBT4 IM1081 (B3), 90 кВт, 740 об/мин, 380/660 В.
- Модель с фланцевым креплением (уточняйте): Электродвигатель ВА315S8 У2 1ExdIIBT4 IM… (B5), 90 кВт, 740 об/мин, 380/660 В. Требуется проверка наличия конкретного исполнения.
Часто задаваемые вопросы (FAQ)
Как выбрать подходящую модификацию электродвигателя ВА315S8 по давлению (напряжению) и типу подключения?
Ключевой параметр – номинальное напряжение сети. Данная модель рассчитана на переключение обмоток для работы от 380В («треугольник») или 660В («звезда»). Необходимо сверить способ соединения обмоток, указанный на шильдике, с параметрами вашей сети. Также критичен тип монтажа: IM1081 (B3) – лапы, другие индексы (B5, B35) подразумевают фланец или комбинированное крепление.
Каковы сроки поставки и доставки по России? Электродвигатель ВА 315 S8 есть в наличии?
Наличие конкретной модели и срок поставки необходимо уточнять на момент заказа. Стандартная поставка под заказ может занимать от нескольких недель. Мы осуществляем доставку во все регионы РФ.
Каковы условия эксплуатации для двигателя ВА 315 S8 на открытой площадке, в мороз или в пыльном цеху?
Электродвигатель имеет степень защиты IP55, что позволяет ему работать в условиях сильной запылённости. Для работы на открытой площадке обязательно требуется исполнение, соответствующее категории размещения (например, У1 – на открытом воздухе, но с защитой от солнца и осадков). При низких температурах используются исполнения УХЛ. Важно помнить, что в любом случае необходим защитный кожух или навес от прямого воздействия осадков.
Возможна ли поставка аналога двигателя ВА315S8, если он снят с производства или нужна специфическая модификация?
Да, наша компания специализируется на подборе аналогов и кросс-замене промышленных приводов. Мы можем предложить взрывозащищенные двигатели других серий с сопоставимыми параметрами: мощность 90 кВт, частота вращения 740-750 об/мин, аналогичный уровень взрывозащиты ExdIIBT4 и климатическое исполнение. Для консультации предоставьте шильдик существующего двигателя или его полное обозначение.
Представленный электродвигатель ВА 315 S8 – это продукт российского производителя, поставляемый компанией «ГИДРАВЛИКА» для ответственных промышленных объектов. Мы обеспечиваем полный цикл сопровождения: от технической консультации по подбору привода под параметры вашей системы до организации поставки на объект в любой регион России и страны СНГ.
Для получения актуальной коммерческой информации, уточнения характеристик или оформления заказа обратитесь к нашим специалистам по телефону, указанному на сайте, или через раздел Контакты. Мы поможем подобрать оптимальное решение для вашей задачи.
