Электродвигатель крановый 4МТH 280 L10

Электродвигатель крановый 4МТH 280 L10 представляет собой асинхронный трехфазный электродвигатель с фазным ротором, специально разработанный для эксплуатации в системах кранового и подъемно-транспортного оборудования. Основная функция – обеспечение надежного привода механизмов подъема, передвижения и поворота кранов, тельферов, талей.

Изделие характеризуется номинальной мощностью 75 кВт, рассчитано на питание от сети 380 В, 50 Гц, с возможностью адаптации под иные напряжения. Климатическое исполнение – У1, УХЛ. Код ТН ВЭД 8501 51 900 0.

Основные технические параметры кранового электродвигателя 4МТH 280 L10

Для точного подбора и интеграции в существующие системы ниже приведены ключевые характеристики электродвигателя кранового 4МТH 280 L10.

Электродвигатель 4МТH 280 L10 в базовом исполнении предназначен для горизонтального монтажа на лапы, возможна комплектация с одним или двумя концами вала. В процессе подбора всегда проверяйте соответствие присоединительных размеров вала и фланца, а также массу для оценки несущей способности конструкции.

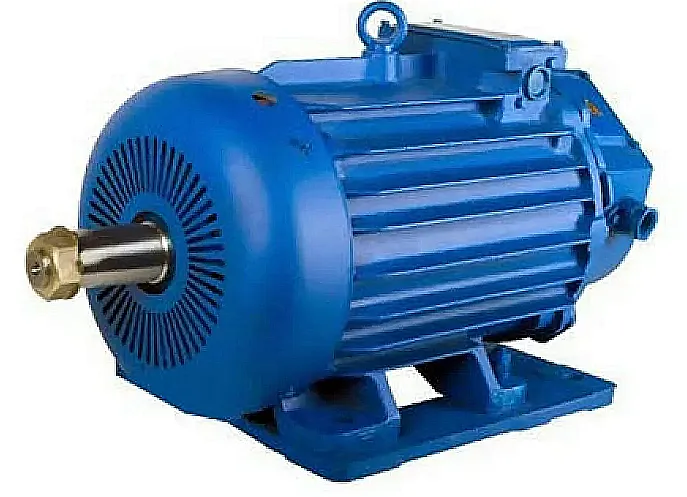

Вид электродвигателя кранового 4МТH 280 L10 с приводным валом диаметром 90 мм.

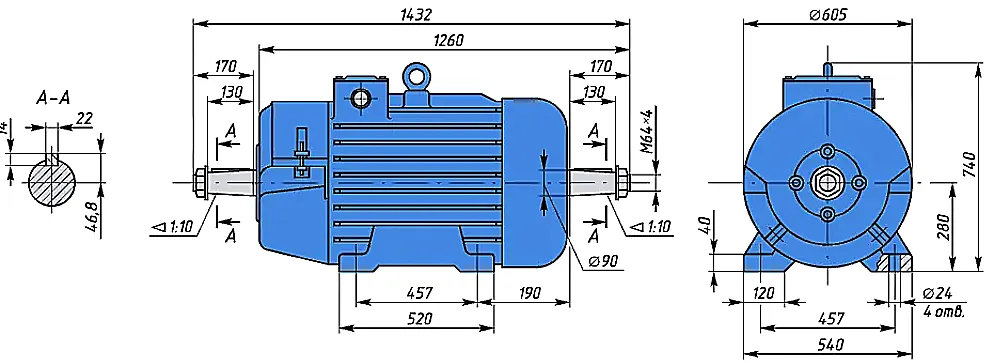

Крановый электродвигатель 4МТH 280 L10, вид на монтажный фланец и клеммную коробку.

Особенности конструкции и шутка про надежность

Модель 4МТH 280 L10 спроектирована с учетом тяжелых условий эксплуатации кранового оборудования. Фазный ротор позволяет плавно регулировать скорость, что критично для точного позиционирования грузов. Исполнение с классом изоляции H обеспечивает надежную работу в условиях периодических перегрузок и повышенной температуры окружающей среды.

На техническом совещании обсуждают, почему новый электродвигатель крановый 4МТH 280 L10 работает так тихо. Один инженер говорит: «Он, наверное, еще не прочитал график нагрузки».

Преимущества и особенности эксплуатации кранового электродвигателя

Использование кранового электродвигателя 4МТH 280 L10 в подъемных механизмах дает следующие эксплуатационные выгоды:

• Высокая перегрузочная способность: Кратность максимального момента 3 обеспечивает уверенный пуск и работу под нагрузкой в повторно-кратковременном режиме, что снижает риск простоя из-за перегрева.
• Длительный ресурс работы: Конструкция с качественными подшипниками и изоляцией класса H способствует средней наработке на отказ до 60 000 часов, что напрямую влияет на снижение затрат на сервисное обслуживание.
• Универсальность монтажа: Стандартизированные присоединительные размеры (лапы, фланец) упрощают замену или установку двигателя на типовые крановые механизмы без серьезных доработок конструкции.
• Энергоэффективность: КПД на уровне 89.5% и хороший коэффициент мощности (0.82) позволяют сократить потребление электроэнергии и снизить нагрузку на питающую сеть.
• Адаптивность к условиям: Двигатель рассчитан на работу при загрязненном воздухе и может комплектоваться системами принудительного охлаждения, что расширяет область его применения.

Принцип работы в составе крановой системы

Электродвигатель крановый 4МТH 280 L10 функционирует как основной приводной элемент. При подаче трехфазного напряжения 380 В на статор создается вращающееся магнитное поле. Благодаря фазному ротору, к обмотке которого через контактные кольца и щетки можно подключать пуско-регулирующие сопротивления, удается управлять пусковым током и скоростью вращения вала. Этот вал через муфту или редуктор передает крутящий момент на механизм подъема или передвижения крана.

Температурный режим, ресурс и факторы долговечности

Двигатель рассчитан на работу в диапазоне температур окружающей среды от -40°C до +40°C для исполнения У1 и УХЛ. Класс изоляции H допускает нагрев обмоток до 180°C. Режимы работы включают длительный (S1) и повторно-кратковременный (S3-S5) с частыми пусками и остановками.

Срок службы электродвигателя кранового 4МТH 280 L10 при грамотной эксплуатации может превышать 20 лет. На ресурс напрямую влияют следующие факторы: качество питающего напряжения (отсутствие перекосов и провалов), своевременное обслуживание подшипниковых узлов и щеточного аппарата, чистота охлаждающего воздуха (необходима защита от крупной пыли и осадков), соблюдение паспортных токовых нагрузок.

Область применения и типовое оборудование

Данный крановый электродвигатель предназначен для установки на следующие типы промышленного оборудования:

• Мостовые, козловые, портальные краны грузоподъемностью от 20 тонн.
• Штабелеры, краны-штабелеры складских комплексов.
• Электрические тали и тельферы с высокими требованиями к надежности.
• Поворотные механизмы кранов и специального технологического оборудования.
• Вспомогательные механизмы в металлургии, машиностроении, портовых терминалах, логистических центрах.

Запасные части и ремонтопригодность

Наиболее подвержены износу в процессе работы щетки, подшипники качения и изоляция обмоток. Ниже приведен примерный состав ремкомплекта для планового сервиса.

Интенсивный износ щеток происходит при частых пусках и регулировках скорости. Подшипники требуют замены при потере плавности хода или появлении шума, что часто связано с загрязнением смазки или нарушением центровки привода.

Типичные ошибки при подборе кранового электродвигателя

Во избежание нештатных ситуаций и преждевременного выхода из строя рекомендуется избегать следующих ошибок:

1. Подбор только по мощности без учета режима работы: Для крановых механизмов критично соответствие режиму S3-S5 (повторно-кратковременный), а не только номинальной мощности 75 кВт.
2. Игнорирование типа ротора: Для плавного пуска и регулирования скорости в кранах необходим именно фазный ротор, а не короткозамкнутый.
3. Несоответствие климатического исполнения: Установка двигателя исполнения У1 в неотапливаемых помещениях с высокой влажностью без дополнительной защиты.
4. Пренебрежение монтажными размерами: Несоответствие диаметра вала (90 мм) или посадочных отверстий под лапы может привести к сложностям установки и вибрациям.

Расшифровка условного обозначения модели

Маркировка 4МТH 280 L10 имеет следующую структуру:
• 4 – номер серии в линейке крановых электродвигателей.
• МТ – обозначение «мотор крановый трехфазный».
• H – класс нагревостойкости изоляции обмоток (H - до 180°C).
• 280 – высота оси вращения вала в миллиметрах (280 мм).
• L – установочный размер по длине станины (короткий/длинный вариант).
• 10 – длина сердечника (число пазов), определяющая мощность в данной серии.

Проверка совместимости по габаритным размерам

При замене старого двигателя на новый электродвигатель крановый 4МТH 280 L10 необходимо сверить следующие размеры: межосевое расстояние отверстий в лапах (по чертежу), вылет и диаметр вала (90 мм), диаметр и расположение отверстий на фланце (660 мм), а также общие габариты (740x1260x615 мм) на предмет свободного пространства в моторном отсеке крана. Рекомендуется использовать штатные схемы подключения и защиты, соответствующие номинальному току 156-158 А.

Возможные варианты заказа

Для оформления заявки можно указать следующие конфигурации:

1. Базовая модель: Электродвигатель 4МТH 280 L10, 75 кВт, 600 об/мин, 380 В, исполнение У1, монтаж на лапы.
2. Модификация с другим напряжением: Электродвигатель 4МТH 280 L10 на напряжение 660 В, остальные параметры аналогичны.
3. Комплект с фланцевым креплением: Двигатель той же серии с фланцем типа FF (лицевой) для прямого соединения с редуктором.

Для уточнения наличия, сроков поставки и получения коммерческого предложения воспользуйтесь формой заказа на сайте или свяжитесь с нашими инженерами.
