Электродвигатель крановый 4МТМ 225 L6 – это современный асинхронный двигатель с фазным ротором, разработанный специально для эксплуатации на кранах мостового, козлового и портального типов, электрических талях и тельферах. Его конструкция обеспечивает плавное регулирование скорости и надежную работу в повторно-кратковременных режимах.
Описание и назначение
Модель 4МТМ 225 L6 представляет собой модернизированный вариант агрегатов серий 4МТ и 4МТН. Основное назначение электродвигателя – привод механизмов подъема и передвижения в составе подъемно-транспортного оборудования. Благодаря фазному ротору, данный двигатель легко интегрируется в схемы управления с резисторами или современными частотными преобразователями.
Основные габариты и вес
Электродвигатель 4МТМ 225 L6 изготавливается в различных монтажных исполнениях, что влияет на его массу и присоединительные размеры. Код ТН ВЭД для данного вида продукции – 8501 51 900 0. Ориентировочная масса составляет от 730 до 780 кг в зависимости от конкретного исполнения станины.

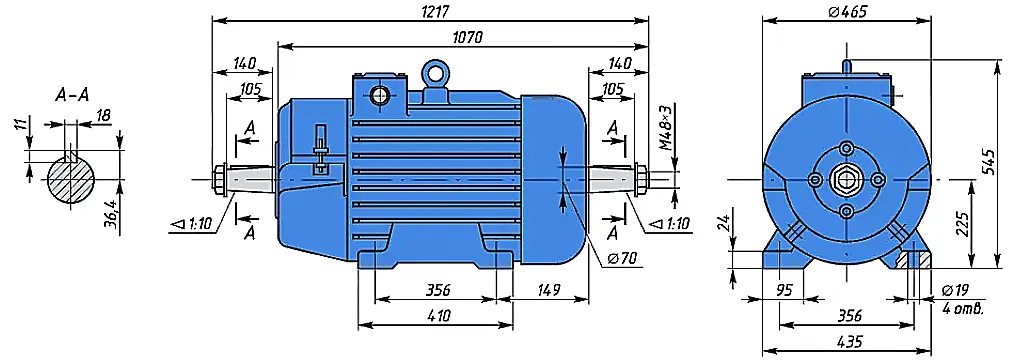

Таблица габаритных и присоединительных размеров
| Габаритные и установочные размеры |
| Высота оси вращения, мм |
225 |
| Диаметр выходного конца вала, мм |
70 |
| Диаметр установочного фланца, мм |
550 |
| Габариты (ВxДxШ), мм |
540x1200x422 |
| Масса (ориентировочно), кг |
730-780 |

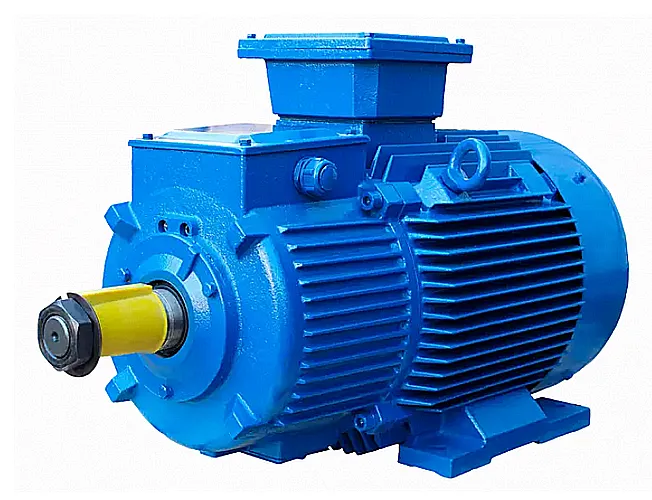

Фотография электродвигателя 4МТМ 225 L6 с видом на щитовой узел и клеммную коробку.
Инженер-электрик спрашивает у механика: «Что ты думаешь о новом электродвигателе крановом 4МТМ 225 L6?» Механик отвечает: «Замечательный двигатель! Теперь бригада, которая его обслуживает, может с чистой совестью пропускать в работе «перекуры» — он и так работает!
Технические характеристики электродвигателя 4МТМ 225 L6
Ключевые параметры определяют область применения и возможности данного кранового электродвигателя.
| Электрические и механические параметры |
| Номинальная мощность, кВт |
55 |
| Синхронная частота вращения, об/мин |
1000 |
| Фактическая частота вращения при нагрузке, об/мин |
955 |
| Номинальное напряжение сети, В |
380 (50 Гц) |
| Номинальный ток статора, А |
117 |
| Номинальный коэффициент полезного действия, % |
88 |
| Коэффициент мощности, cos φ |
0.81 |
| Кратность пускового момента, Mmax/Mн |
2.9 |
| Климатическое исполнение и категория размещения |
У1, УХЛ1 |
| Номинальное напряжение на кольцах ротора, В |
285 |
| Тип электрической машины |
Асинхронный с фазным ротором |
Изображение электродвигателя 4МТМ 225 L6, вид со стороны вала и фланца крепления.
Преимущества и особенности эксплуатации
Выбор именно этой модели электродвигателя кранового 4МТМ 225 L6 дает производственным предприятиям ряд существенных преимуществ.
- Высокая надежность в тяжелых режимах: Конструкция рассчитана на работу в повторно-кратковременных режимах S3 (ПВ 40-60%) и кратковременных S2, характерных для крановых механизмов.
- Улучшенная система охлаждения: Модернизированная вентиляция обеспечивает эффективный отвод тепла даже при интенсивной циклической нагрузке, увеличивая ресурс изоляции обмоток.
- Изолированный щеточно-контактный узел: Защита обмоток от угольной пыли, возникающей при износе щеток, повышает межремонтный период и снижает риск замыканий.
- Взаимозаменяемость и адаптивность: Электродвигатель 4МТМ 225 L6 в большинстве случаев может заменить аналогичные модели более ранних серий (4МТ, 4МТН), что упрощает модернизацию и ремонт.
- Широкий диапазон монтажных исполнений: Наличие вариантов IM1003 (на лапах) и IM1004 (комбинированное) с разной длиной станины позволяет оптимально вписать агрегат в конструкцию подъемного устройства.
Принцип работы и конструкция
Электродвигатель крановый 4МТМ 225 L6 функционирует по принципу создания вращающегося магнитного поля статором, которое индуцирует ток в обмотках фазного ротора. Напряжение на ротор подается через контактные кольца и щетки, что позволяет вводить в цепь ротора дополнительные сопротивления. Это обеспечивает плавное снижение скорости и повышение пускового момента, что критически важно для точного позиционирования груза. Усовершенствованная в данной серии электромагнитная система минимизирует потери и вибрации.
Температурный режим и ресурс работы
Двигатель рассчитан на работу в диапазоне температур окружающей среды от -40°C до +40°C для исполнения У1 и от -60°C до +40°C для УХЛ. Ресурс работы кранового электродвигателя 4МТМ 225 L6 напрямую зависит от соблюдения условий эксплуатации: качества питающего напряжения, корректности настройки пускорегулирующей аппаратуры (реостатов или ЧП), частоты и качества технического обслуживания. Ключевым фактором долговечности является состояние щеточно-коллекторного узла – своевременная замена графитовых щеток и очистка колец от пыли.
Область применения и оборудование
Данный электродвигатель крановый применяется в качестве основного привода в следующих типах промышленного оборудования:
- Мостовые краны общего назначения и металлургические.
- Козловые и портальные краны.
- Электрические тали и тельферы большой грузоподъемности.
- Механизмы передвижения крановых тележек.
- Прочие подъемно-транспортные машины, требующие регулируемого электропривода.
Основные сферы: металлургия, машиностроение, судостроение, складская логистика, строительство.
Состав ремкомплекта и часто заменяемые узлы
В процессе эксплуатации требуют периодического контроля и замены следующие компоненты:
| Наименование узла/детали |
Признаки износа/условия замены |
| Щетки графитовые |
Износ до минимально допустимой длины, повышенное искрообразование, задиры на кольцах. |
| Подшипники качения (опорные) |
Повышенный шум, вибрация, нагрев подшипниковых щитов. |
| Уплотнения вала (сальники) |
Появление течи смазки, попадание влаги и пыли внутрь двигателя. |
| Контактные кольца ротора |
Глубокие борозды, эллипсность, неравномерный износ, препятствующий нормальному контакту со щетками. |
Типичные ошибки при подборе электродвигателя
- Игнорирование режима работы: Подбор двигателя для крана, рассчитанного на S3, по каталогу общепромышленных двигателей, работающих в режиме S1 (непрерывном), что приводит к перегреву и преждевременному выходу из строя.
- Несоответствие по частоте вращения: Выбор электродвигателя 4МТМ 225 L6 без учета требуемых скоростей подъема или передвижения, что ведет к некорректной работе всего механизма.
- Ошибки в напряжении питания: Заказ двигателя на 380В при наличии в сети 660В или наоборот, без учета возможности пересоединения обмоток (если таковое предусмотрено).
- Пренебрежение монтажными размерами: Неверная проверка соответствия посадочных мест (лап, фланца), диаметра и длины вала, что усложняет или делает невозможной установку.
Расшифровка условного обозначения 4МТМ 225 L6
Маркировка несет в себе основную информацию о типе и параметрах изделия:
- 4 – порядковый номер серии.
- МТМ – «Модернизированный, Трехфазный, с фазным ротором (МТ), Модернизация».
- 225 – высота оси вращения вала над плоскостью установки (в мм).
- L – условная длина сердечника статора (установочный размер).
- 6 – число полюсов (соответствует синхронной частоте вращения: для 50 Гц – 1000 об/мин).
Примеры оформления заказа
- Базовая поставка: Электродвигатель крановый 4МТМ 225 L6, исп. У1, IM1003, напряжение 380В.
- Для северных регионов: Электродвигатель крановый 4МТМ 225 L6, исп. УХЛ1, IM1004, напряжение 380В.
- Под специфические сети: Электродвигатель крановый 4МТМ 225 L6, исп. У1, IM1003, напряжение 220/380В (с возможностью переключения обмоток «звезда/треугольник»).
