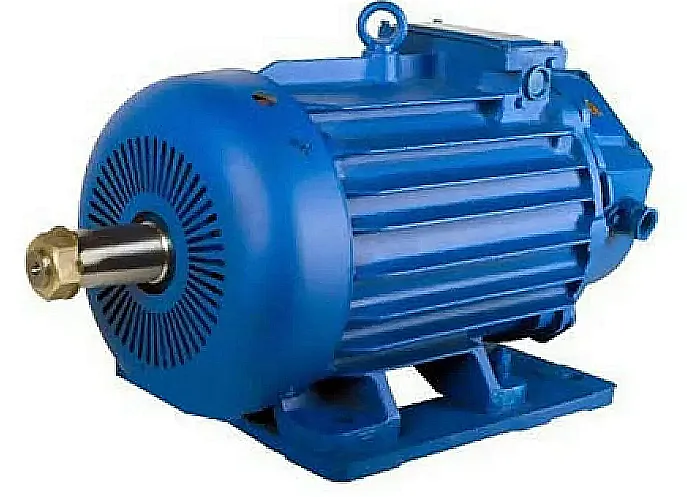

Электродвигатель крановый 4МТH 280 M10 – это специализированный асинхронный привод для механизмов подъема и перемещения грузоподъемной техники. Агрегат предназначен для интеграции в системы мостовых, козловых, башенных кранов и электроталей, где необходима стабильная работа при повторно-кратковременных режимах с высокой цикличностью пусков и остановок. Основная функция – обеспечение плавного, управляемого пуска и надежной работы в тяжелых промышленных условиях.
Электродвигатель крановый 4МТH 280 M10 принадлежит к категории ответственных узлов, определяющих надежность всей грузоподъемной установки.
Вес, габаритные размеры и Код ТН ВЭД
Общая масса агрегата составляет 725 кг, что важно учитывать при проектировании несущих конструкций и организации монтажных работ. Код ТН ВЭД, под которым товар проходит таможенное оформление: 8501530000. Упаковка выполняется в жесткий деревянный ящик с гидроизоляцией, обеспечивающий сохранность устройства при перевозках на значительные расстояния.

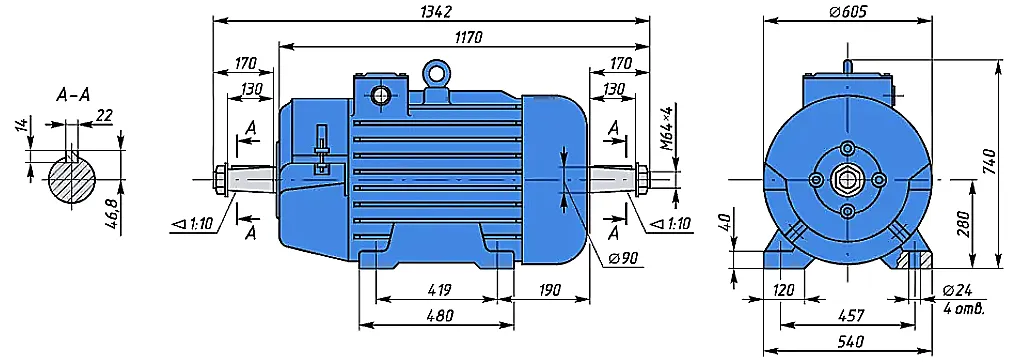

Чертеж с основными габаритными размерами и присоединительными элементами электродвигателя кранового 4МТH 280 M10.
| Параметр | Значение |
|---|
| Масса, кг | 725 |
| Высота (В), мм | 740 |
| Длина (Д), мм | 1170 |
| Глубина (Г), мм | 615 |
| Диаметр вала, мм | 90 |
| Диаметр фланца, мм | 660 |
Детализированное изображение присоединительных элементов: фланца и выходного вала кранового электродвигателя.
Инженер спрашивает у электродвигателя кранового 4МТH 280 M10: «Ну как, тяжело тебе?». А тот в ответ: «725 килограмм – это не просто так, у меня еще и момент инерции 4,93 кг*м², так что тяжеловато».
Технические характеристики электродвигателя кранового 4МТH 280 M10
Применение электродвигателя кранового 4МТH 280 M10 на грузоподъемных механизмах требует точного соответствия техническим параметрам системы. Ключевые рабочие характеристики агрегата представлены в таблице.
| Параметр | Значение |
|---|
| Номинальная мощность, кВт | 60 |
| Тип двигателя | Асинхронный трехфазный с фазным ротором |
| Режим работы | S3 (повторно-кратковременный, ПВ=40%) |
| Частота вращения, об/мин | 583 |
| Номинальное напряжение питания, В | 380 |
| Номинальный ток статора, А | 133 |
| Коэффициент полезного действия (КПД) | 88.8% |
| Коэффициент мощности (cos φ) | 0.77 |
| Класс изоляции обмоток | H, до 180 °C |
| Климатическое исполнение и категория размещения | У1, УХЛ4 |
| Момент инерции ротора, кг·м² | 4.93 |
| Степень защиты от внешних воздействий (IP) | IP44 |
Преимущества и особенности эксплуатации
Выбор электродвигателя кранового 4МТH 280 M10 обеспечивает ряд ключевых выгод для производственных предприятий и сервисных организаций. Двигатель изначально разработан для тяжелых условий эксплуатации, что выражается в его конструктивных особенностях.
- Максимальная адаптация к крановым режимам: Работа в режиме S3 с продолжительностью включения 40% и возможность плавного регулирования частоты вращения за счет фазного ротора снижают динамические нагрузки на механическую часть крана, увеличивая его общий ресурс.
- Высокая надежность и увеличенный срок службы: Применение изоляции класса H и подшипников специального исполнения позволяет агрегату выдерживать регулярные перегрузки при пуске и работать в широком диапазоне температур, снижая риск внезапных отказов и связанных с ними простоев.
- Энергоэффективность: КПД, превышающий 88%, прямо влияет на снижение эксплуатационных затрат на электроэнергию, что особенно важно при круглосуточной работе оборудования.
- Унификация и совместимость: Стандартные присоединительные размеры, включая крепление на лапах (IM1001) или фланцевое (IM3001), а также диаметр вала 90 мм, обеспечивают удобство монтажа и замены на большинстве типовых кранов и тельферов производства СНГ.
- Сервисная доступность: Применяемые узлы (щетки, подшипники) являются широко распространенными, что упрощает техническое обслуживание и ремонт в условиях цеха или сервисного центра.
Принцип действия в составе гидросистемы и электрооборудования
В контексте работы грузоподъемного механизма, электродвигатель крановый 4МТH 280 M10 взаимодействует с системами управления и преобразования энергии. При подаче питания на обмотки статора создается вращающееся магнитное поле. Благодаря конструкции фазного ротора с контактными кольцами и выводом обмоток, возможна интеграция двигателя в цепь с пускорегулирующим реостатом или частотным преобразователем. Это позволяет управлять пусковым моментом и скоростью вращения, обеспечивая плавный подъем и перемещение груза без рывков, что критически важно для безопасности и сохранности груза.
Температурный режим работы и ресурс
Расчетный срок службы электродвигателя кранового 4МТH 280 M10 составляет не менее 60 000 часов наработки. Для достижения этого ресурса необходимо соблюдение условий эксплуатации. Агрегат рассчитан на работу в диапазоне температур окружающей среды от -40°C до +40°C при относительной влажности до 95%. Класс изоляции H гарантирует стабильность работы даже при кратковременных перегрузках, приводящих к нагреву обмоток до 180°C.
Ключевыми факторами, влияющими на ресурс, являются соблюдение регламента технического обслуживания: регулярная проверка и замена щеточного узла, контроль состояния подшипниковых узлов и их своевременная смазка (подшипники 6320/Z1/C3), а также поддержание чистоты в зоне воздушного охлаждения (система IC01). Качество электропитания, в частности отсутствие значительных перекосов напряжения, также продлевает межремонтный интервал.
Область применения и типовое оборудование
Специализированный электродвигатель крановый 4МТH 280 M10 является штатным приводным решением для широкого спектра грузоподъемного оборудования. Его устанавливают на следующие типы машин:
- Мостовые краны общего назначения грузоподъемностью от 16 до 50 тонн, в механизмах главного подъема и передвижения тележки.
- Козловые краны (КК) для работы на открытых складах и полигонах.
- Электрические тали и тельферы, в частности, серии ТЭМ, где требуется точное позиционирование груза.
- Башенные краны, например, модели КБ-674А, в механизме поворота и подъема стрелы.
- Вспомогательное оборудование в металлургическом производстве: рольганги, конвейеры для перемещения заготовок в условиях высокой запыленности.
Степень защиты IP44 обеспечивает надежную работу на открытых площадках и в цехах с повышенным содержанием пыли. Исполнение УХЛ4 ориентировано на эксплуатацию в макроклиматических районах с умеренным и холодным климатом.
Расшифровка условного обозначения модели
Шифр «4МТH 280 M10» содержит полную информацию о конструктивных особенностях двигателя:
- «4» – номер серии, обозначающий конструктивное исполнение с повышенным пусковым моментом.
- «МТ» – тип двигателя, указывает на принадлежность к краново-металлургическому исполнению.
- «H» – буквенный индекс, обозначающий класс нагревостойкости изоляции (до 180°C).
- «280» – числовой код, соответствующий высоте оси вращения вала в миллиметрах.
- «M» – условное обозначение, характеризующее длину сердечника статора по установленному ряду.
- «10» – число, указывающее на количество полюсов (для синхронной частоты вращения 600 об/мин).
Данная система обозначений соответствует требованиям ГОСТ 183-74 и международного стандарта IEC 60034-1.
Присоединительные размеры и совместимость
Внешние габариты и посадочные параметры электродвигателя кранового 4МТH 280 M10 стандартизированы. Длина выступающей части вала составляет 170 мм, на которой нарезана шпоночная канавка. Для установки щеткодержателей предусмотрена площадка размерами 40x20x60 мм. Основные способы монтажа: на лапах (исполнение IM1001) или посредством фланца (IM3001). Присоединительный фланец имеет следующие параметры: установочный диаметр D = 660 мм, центральное отверстие d = 90 мм, толщина B = 35 мм с шестью крепежными отверстиями под болты М24. Перед заказом двигателя на замену необходимо сверить эти размеры с паспортными данными существующего оборудования, особенно диаметр вала и межосевое расстояние крепежных отверстий на лапах.
Состав типового ремкомплекта и запчасти
Для поддержания высокой готовности электродвигателя кранового 4МТH 280 M10 рекомендуется иметь запас наиболее подверженных износу деталей. В состав ремонтного набора (ЗИП), как правило, входят следующие позиции:
| Наименование узла или детали | Типичная причина износа |
|---|
| Щетки графитовые (комплект) | Электрическая эрозия и механический износ при трении о контактные кольца ротора. Требуют замены при снижении длины более чем на 50%. |
| Клеммная коробка с изоляторами | Перегрев контактов, вибрация, механические повреждения. |
| Сальниковые уплотнения вала | Потеря эластичности из-за температурных перепадов и воздействия масел, пыли. |
| Подшипники качения (номера 6320/Z1/C3) | Усталость металла, загрязнение смазки, нарушение центровки при монтаже. Смазка производится в соответствии с регламентом ТО. |
| Пружины щеткодержателей | Потеря упругости, приводящая к недостаточному прижатию щетки и искрению. |
Типичные ошибки при подборе и замене
- Пренебрежение режимом работы. Выбор двигателя общего назначения (например, режим S1) вместо кранового (S3) приводит к перегреву и быстрому выходу его из строя.
- Учет только мощности без учета момента инерции. Несоответствие момента инерции ротора двигателя инерции механической системы может вызвать проблемы с разгоном и торможением, повышенный износ тормозных систем.
- Ориентация только на присоединительные размеры. При одинаковом диаметре вала 90 мм могут различаться частоты вращения (например, 583 об/мин и 730 об/мин), что сделает невозможной замену без изменения передаточного числа редуктора.
- Игнорирование климатического исполнения. Установка двигателя исполнения У1 в неотапливаемом помещении северного региона без дополнительного обогрева приведет к образованию конденсата и пробою изоляции.
Примеры технических заданий для заказа
Для корректного оформления заявки можно использовать следующие стандартные формулировки:
- Базовая модификация для замены: Электродвигатель крановый 4МТH 280 M10, 60 кВт, 380В, 583 об/мин, исполнение IM1001 (на лапах), климатическое исполнение У1. Под монтаж на мостовой кран.
- Модификация с фланцевым креплением: Электродвигатель крановый 4МТH 280 M10, 60 кВт, 380В, исполнение IM3001 (фланец D660 мм), с исполнением УХЛ4 для эксплуатации при пониженных температурах.
- Комплект для модернизации: Электродвигатель крановый 4МТH 280 M10 с комплектом щеток и сортманом, частотный преобразователь в опциональной поставке для плавного регулирования скорости.
Каждый заказ сопровождается полным комплектом технической документации: паспортом изделия, сертификатом соответствия ГОСТ/IEC, руководством по монтажу и эксплуатации.
Поставка и отгрузка по регионам
Компания ГИДРАВЛИКА осуществляет поставки электродвигателя кранового 4МТH 280 M10 по всей территории Российской Федерации, включая Москву, Санкт-Петербург (СПб), Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Доставка организована в страны СНГ: Казахстан, Беларусь, Армению и другие. Сроки отгрузки с основного склада составляют от 3 до 10 рабочих дней в зависимости от региона. Для сложных или нестандартных заказов наши инженеры готовы провести бесплатную техническую консультацию по подбору аналога или интеграции в существующую систему.
Наша компания, как официальный поставщик бренда ГИДРАВЛИК, гарантирует качество, заводское происхождение и полное соответствие заявленных характеристик. Мы обеспечиваем сопровождение на всех этапах – от подбора оборудования до запуска в эксплуатацию. Чтобы получить коммерческое предложение, оставить заявку или уточнить детали, перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте https://777-gidra.ru.
