Электродвигатель 4МТМ 225 L8 представляет собой трехфазный асинхронный двигатель с фазным ротором, разработанный специально для ответственных механизмов подъемно-транспортного оборудования. Основная его функция — обеспечение надежного и плавного пуска, а также регулирования скорости вращения в приводных системах мостовых, козловых, башенных кранов, электрических талей и тельферов.
Описание и назначение
Агрегат относится к модернизированной линейке 4МТМ, которая характеризуется повышенным эксплуатационным ресурсом и улучшенными технико-экономическими показателями в сравнении с предшествующими сериями. Двигатель работает на стандартной промышленной частоте 50 Гц и напряжении 380 В, однако возможны и иные модификации по питающему напряжению для специфических задач. Конструкция мотора позволяет ему эффективно функционировать в тяжелых режимах работы с частыми пусками и остановками.
Вес, габариты и код ТН ВЭД
Общая масса электродвигателя кранового типа 4МТМ 225 L8 варьируется в зависимости от конкретного исполнения и комплектации. Габаритные размеры, представленные в таблице ниже, соответствуют стандартным монтажным вариантам. Для точного определения таможенного кода и возможных требований к оформлению используется код ТН ВЭД 8501 52 100 0, относящийся к электродвигателям переменного тока мощностью более 37,5 кВт.
| Габаритные размеры и вес |
| Габариты (Высота х Длина х Глубина), мм |
540 x 1200 x 422 |
| Диаметр вала, мм |
70 |
| Диаметр фланца, мм |
550 |
| Примерная масса, кг |
690 - 710 |
— Почему электродвигатель крановый 4МТМ 225 L8 такой тяжелый? — Потому что он не только крутится, но и серьезно думает о каждой тонне, которую поднимает!

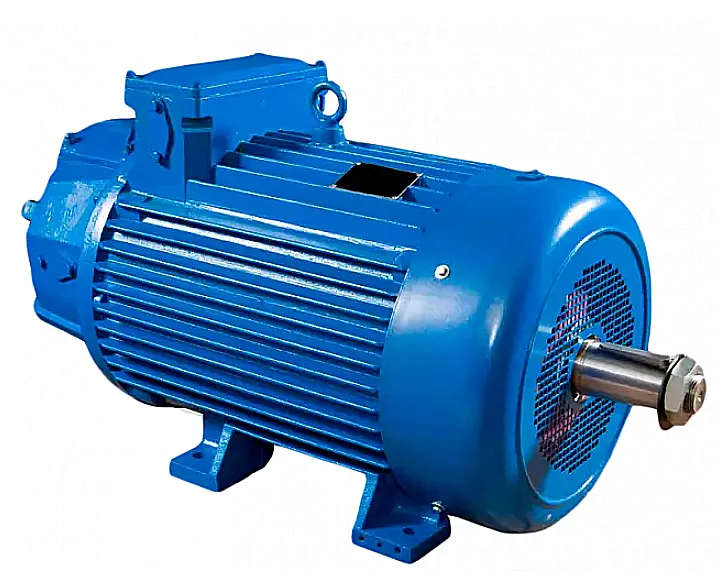

Электродвигатель крановый 4МТМ 225 L8, вид сбоку с установочными лапами

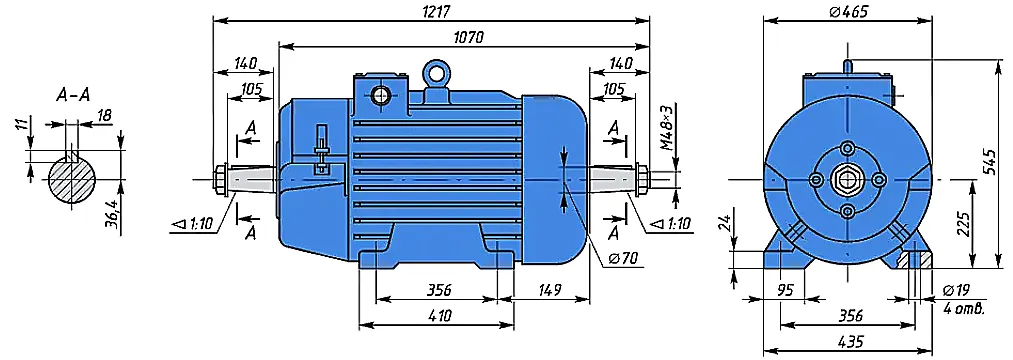

Электродвигатель 4МТМ 225 L8, фланцевое соединение и выводные клеммы
Технические характеристики электродвигателя 4МТМ 225 L8
Ключевые параметры мотора обеспечивают его стабильную работу в составе грузоподъемных механизмов. Ниже представлена детализированная таблица с основными характеристиками.
| Основные электрические и механические параметры |
| Мощность, кВт |
37 |
| Фактическая частота вращения вала, об/мин |
725 |
| Синхронная частота вращения, об/мин |
750 |
| Напряжение питающей сети, В |
380 |
| Номинальный ток статора, А |
76 / 88* |
| Коэффициент полезного действия, % |
86 |
| Коэффициент мощности, cos φ |
0.74 |
| Кратность максимального момента (Mmax/Мн) |
2.9 |
| Конструкция ротора |
Фазный |
| Напряжение на кольцах ротора, В |
305 |
| Допустимый температурный диапазон работы, °С |
от -40 до +40 |
| Климатическое исполнение |
У1, УХЛ (для умеренного и холодного климата) |
| Режимы работы по ГОСТ |
S2 (кратковременный), S3 (повторно-кратковременный) |
| Степень защиты по ГОСТ (IP) |
IP44 |
| Способ монтажа (исполнение IM) |
IM1003, IM1004 |
|
* значение зависит от способа подключения обмоток (звезда/треугольник)
|
Преимущества и особенности эксплуатации
Использование современного электродвигателя кранового 4МТМ 225 L8 в системах промышленного подъема дает ряд существенных выгод для предприятия по сравнению с устаревшими моделями.
Повышенная надежность и ресурс. Усовершенствованная изоляция обмоток и улучшенная система охлаждения обеспечивают длительную работу без перегрева даже при интенсивных циклических нагрузках, характерных для крановых операций.
Плавное управление и регулировка скорости. Наличие фазного ротора позволяет подключать к цепи ротора пускорегулирующие резисторы или современные частотные преобразователи. Это дает возможность осуществлять плавный пуск, регулировку скорости в широком диапазоне и торможение, что критически важно для точного позиционирования грузов.
Улучшенное обслуживание. Конструкция щеточно-контактного узла изолирована от обмоток и оснащена системой отвода угольной пыли. Это упрощает сервисное обслуживание, увеличивает межсервисные интервалы и повышает общую безопасность эксплуатации.
Стандартизация и взаимозаменяемость. Электродвигатель 4МТМ 225 L8 спроектирован с учетом требований актуальных ГОСТ (31606-2012, IEC 60034-1-2014). Его присоединительные и установочные размеры в большинстве случаев позволяют заменить морально устаревшие агрегаты серий 4МТ и 4МТН на предприятиях без серьезной переделки фундаментов и приводов.
Адаптация к условиям РФ. Климатические исполнения У1 и УХЛ гарантируют стабильную работу двигателя в сложных погодных условиях, характерных для большинства регионов России, включая зоны с низкими температурами.
Принцип работы в составе привода
В стандартной крановой схеме электродвигатель 4МТМ 225 L8 подключается к сети через силовой контроллер или пускатель. При подаче напряжения на обмотки статора создается вращающееся магнитное поле. В обмотках фазного ротора индуцируется ток, взаимодействие которого с полем статора создает вращающий момент. Для пуска и регулировки скорости в цепь ротора последовательно вводятся резисторы, увеличивающие сопротивление и изменяющие механические характеристики мотора. После выхода на рабочую скорость резисторы могут быть выведены, а контактные кольца закорочены. Такая схема минимизирует пусковые токи и обеспечивает высокий начальный момент.
Температурный режим и срок службы
Двигатель рассчитан на эксплуатацию в диапазоне температур окружающей среды от -40°C до +40°C. Основной режим работы — повторно-кратковременный (S3) с продолжительностью включения (ПВ) до 40% и более, что типично для механизмов передвижения и подъема кранов. Ресурс агрегата напрямую зависит от соблюдения условий эксплуатации: качества питающего напряжения, частоты и правильности технического обслуживания, состояния подшипниковых узлов и щеточного аппарата. При своевременной замене щеток, чистке контактных колец, смазке подшипников и поддержании чистоты корпуса двигатель может отработать несколько десятков тысяч часов.
Область применения и типовое оборудование
Электродвигатель крановый 4МТМ 225 L8 применяется там, где требуется мощный, надежный и управляемый привод для механизмов с переменной нагрузкой. Основные сферы использования:
Грузоподъемная техника: главные и вспомогательные подъемные механизмы мостовых, козловых, портальных, башенных кранов; силовой привод электрических талей и тельферов грузоподъемностью от 5 до 50 тонн и более.
Промышленное оборудование: приводы механизмов передвижения кранов, поворотные устройства, лебедки, шлюзовые затворы, конвейерные линии большой длины и мощности.
Условное обозначение (шифр модели)
Расшифровка индекса 4МТМ 225 L8 помогает понять ключевые особенности двигателя:
4 — порядковый номер серии, модернизация.
МТМ — тип: «М» — модернизированный, «Т» — с фазным ротором (с контактными кольцами), «М» — для крановых металургических механизмов.
225 — условная высота оси вращения вала. Для данной модели соответствует 225 мм, что определяет общие габариты станины.
L — условная длина сердечника (короткая, средняя, длинная).
8 — количество полюсов (для данной модели — 8 полюсов, что соответствует синхронной частоте 750 об/мин при 50 Гц).
Габаритные и присоединительные размеры
Для успешного монтажа и замены старого двигателя необходимо сверить установочные и присоединительные размеры с имеющимися посадочными местами. Ключевые параметры — межосевое расстояние монтажных лап, диаметр и длина выходного конца вала (70 мм), диаметр фланца (550 мм). Рекомендуется запросить у поставщика детальный чертеж с размерами, особенно при планировании замены двигателя другого производителя или серии.
Типичные ошибки при подборе
Некорректный выбор электродвигателя для замены или нового проекта может привести к авариям и длительным простоям. Распространенные ошибки:
Игнорирование режима работы. Выбор двигателя для длительного режима S1 вместо S3, что ведет к перегреву и сокращению ресурса.
Несоответствие по частоте вращения. Подбор мотора с другой синхронной скоростью (например, 1000 об/мин вместо 750) без учета передаточного числа редуктора механизма, что нарушит технологический цикл.
Учет только мощности. Непринятие во внимание значения пускового момента (Mmax/Мн = 2.9). Для крановых механизмов, особенно при пуске под нагрузкой, этот параметр критически важен.
Пренебрежение климатическим исполнением. Использование двигателя в исполнении У3 (для умеренного климата) в условиях низких температур или высокой влажности, что не предусмотрено его конструкцией.
Примеры заказа
При оформлении заявки на электродвигатель крановый 4МТМ 225 L8 важно указать все необходимые параметры для точного подбора. Вот примеры корректных формулировок:
1. Базовая модель: Электродвигатель 4МТМ 225 L8, 37 кВт, 725 об/мин, 380В, 50 Гц, IM1003, У1.
2. Модификация по климатике: Электродвигатель 4МТМ 225 L8, 37 кВт, 725 об/мин, 380В, 50 Гц, IM1004, УХЛ1 для северных регионов.
3. Запрос на аналог: Подбор аналога для замены двигателя серии 4МТ 225 L8 на модернизированный 4МТМ 225 L8 с проверкой посадочных размеров.
Компания ГИДРАВЛИКА, являясь официальным поставщиком бренда ГИДРАВЛИК, осуществляет подбор, поставку и техническую консультацию по всей номенклатуре крановых электродвигателей. Мы гарантируем поставку качественного оборудования, соответствующего заявленным характеристикам, с оформлением всех необходимых документов. Доставка осуществляется во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Для получения коммерческого предложения или консультации инженера свяжитесь с нами через сайт 777-gidra.ru или по указанным в разделе Контакты телефонам.
