Крановый электродвигатель 4МТМ 225 М6 представляет собой трехфазный асинхронный двигатель с фазным ротором, разработанный специально для эксплуатации в составе подъемно-транспортного оборудования. Данная модель относится к модернизированной серии 4МТМ, что обеспечивает повышенную надежность, улучшенные тепловые характеристики и более высокий показатель полезного действия по сравнению с предыдущими поколениями двигателей, такими как 4МТ или 4МТН. Основное назначение агрегата – создание мощного вращательного момента для привода главных механизмов грузоподъемных машин.
Технические характеристики и конструктивные особенности
Для кранового электродвигателя 4МТМ 225 М6 характерно сочетание высокой мощности с возможностью плавной регулировки скорости, что критически важно для точного позиционирования груза. Агрегат предназначен для работы в повторно-кратковременных режимах S3, типичных для циклов подъема-перемещения-опускания в крановой технике. Конструкция включает защиту от угольной пыли, образующейся при износе щеток, и изолированный щеточно-контактный узел, что повышает безопасность и облегчает техническое обслуживание.
| Основные технические параметры |
|---|
| Номинальная мощность, кВт | 37 |
| Синхронная частота вращения | 1000 об/мин |
| Фактическая частота вращения (при нагрузке) | 955 об/мин |
| Номинальное напряжение сети | 220 / 380 В (50 Гц) |
| Номинальный ток статора, Iн | 120,0 / 70,0 А |
| Напряжение на роторе (при неподвижном состоянии) | 253 В |
| Коэффициент полезного действия (КПД), % | 90.3 |
| Конструктивное исполнение по способу монтажа | IM1003, IM1004 (на лапах) |
| Климатическое исполнение | У1, УХЛ |
| Тип рабочего режима | S3 (повторно-кратковременный) |

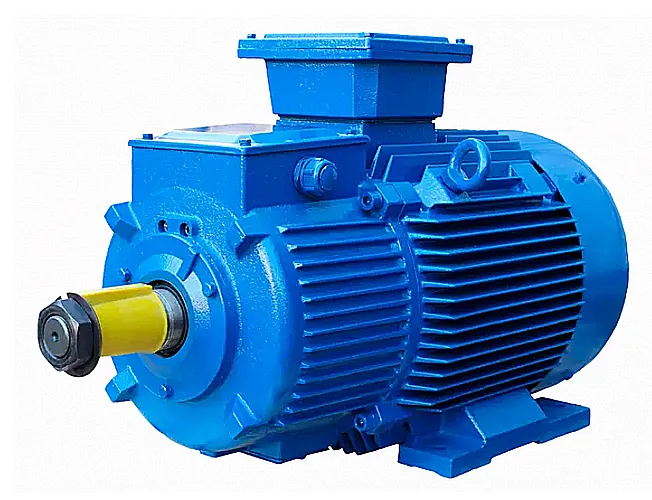

Электродвигатель крановый 4МТМ 225 М6 - вид спереди, видны лапы крепления и выходной конец вала.
Работает крановый электродвигатель 4МТМ 225 М6, а рядом мастер говорит ученику: «Смотри, как плавно вращается. Главное – не перепутать концы, а то вместо подъёма груза получишь спуск в карьер. И проверь, чтобы не было люфта, иначе наш новый кран станет мастером по исполнению шаманских танцев». Шутки шутками, но надёжность подключения и монтажа – это основа долгой службы любого механизма.
Габариты, масса и коды классификации
Крановый электродвигатель 4МТМ 225 М6 имеет типовые для своей мощности габаритные размеры, что облегчает его установку взамен вышедших из строя агрегатов аналогичного класса. Для обеспечения взаимозаменяемости в рамках ремонта необходимо сверять не только основные электрические параметры, но и посадочные размеры. Код ТН ВЭД для данной продукции – 8501 51, что соответствует электрическим машинам и двигателям прочим мощностью более 37,5 кВт.
| Параметр | Значение |
|---|
| Габаритные размеры (В х Д х Г), мм | 545 x 960 x 400 |
| Диаметр выходного конца вала, мм | 70 |
| Диаметр присоединительного фланца, мм | 550 |
| Масса (приблизительная), кг | В диапазоне 450-520 |
Преимущества и особенности эксплуатации
Модернизированная серия 4МТМ, к которой относится электродвигатель крановый 4МТМ 225 М6, предлагает пользователям ряд значимых преимуществ, влияющих на общую эффективность и стоимость владения оборудованием.
Ключевые выгоды для производственных и сервисных компаний:
1. Увеличенный ресурс работы. Усовершенствованная электромагнитная система и улучшенное охлаждение способствуют снижению рабочих температур, что напрямую продлевает срок службы изоляции обмоток и подшипниковых узлов. Это минимизирует внеплановые простои кранового оборудования.
2. Повышенная ремонтопригодность. Конструкция с фазным ротором и доступным щеточным аппаратом облегчает диагностику и обслуживание. Мотор сохраняет взаимозаменяемость по креплениям и основным присоединительным размерам с рядом предыдущих моделей, что упрощает поиск аналога.
3. Стабильность работы в циклическом режиме. Оптимизация для работы в режимах S2 и S3 гарантирует, что электродвигатель крановый 4МТМ 225 М6 выдерживает типичные для кранов частые пуски, остановки и реверсы без перегрева и потери характеристик.
4. Гибкость подключения. Возможность работы от сетей 220 В, 380 В или 680 В (в зависимости от заказанного исполнения) позволяет интегрировать данный агрегат в существующие системы электроснабжения различных промышленных объектов.

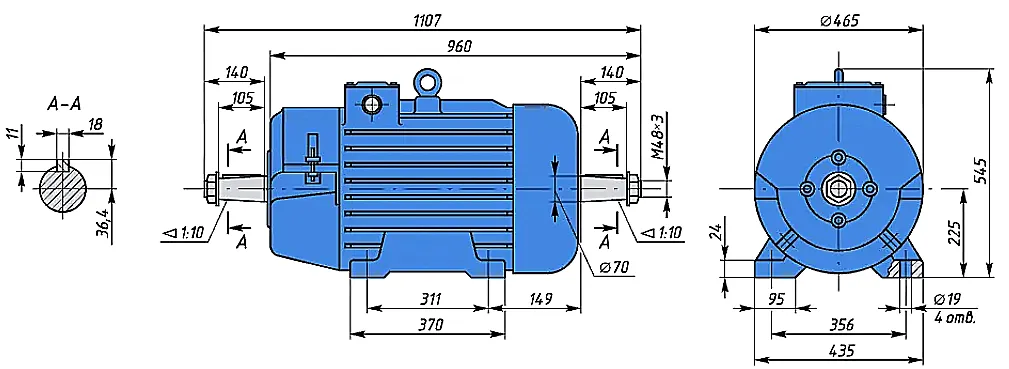

Крановый электродвигатель 4МТМ 225 М6 - вид сбоку с клеммной коробкой для подключения питающего кабеля.
Принцип работы и температурный режим
Крановый электродвигатель 4МТМ 225 М6 функционирует по принципу трехфазного асинхронного двигателя с фазным ротором. При подаче напряжения на статор создается вращающееся магнитное поле, которое индуцирует ток в обмотках ротора, приводя его во вращение. Наличие контактных колец и щеточного узла на роторе позволяет вводить в цепь ротора дополнительное сопротивление (пуско-регулирующий реостат), что обеспечивает высокий пусковой момент и плавное регулирование скорости в широком диапазоне – ключевое требование для крановых механизмов.
Двигатель рассчитан на продолжительную работу в условиях умеренного климата (исполнение У1) и холодного (УХЛ). Допустимый диапазон температур окружающей среды для нормальной эксплуатации составляет от -40°С до +40°С. Ресурс агрегата существенно зависит от соблюдения режимов работы (не превышая номинальных значений тока и продолжительности включения), качества подводимого электрического питания (отсутствие перекосов фаз) и регулярности технического обслуживания, в первую очередь контроля состояния щеток и подшипников.
Область применения и типичное оборудование
Электродвигатель крановый 4МТМ 225 М6 находит свое применение в широком спектре подъемно-транспортных машин и механизмов. Его мощность в 37 кВт оптимальна для привода главных движений среднетоннажных кранов.
Основные сферы использования:
– Мостовые и козловые краны. Для механизмов передвижения тележки и самого крана.
– Стреловые краны (башенные, автомобильные, портовые). В механизмах подъема груза и изменения вылета стрелы.
– Тельферы и тали электрические. В качестве главного приводного двигателя для подъема.
– Прочее промышленное оборудование. Приводы конвейеров, рольгангов, лебедок и иных механизмов, требующих регулируемого по скорости привода с высоким пусковым моментом.
Расшифровка условного обозначения и примеры заказа
Маркировка «4МТМ 225 М6» несет в себе всю необходимую для специалиста информацию. «4» обозначает порядковый номер серии. «МТМ» указывает на модернизированную (М) серию крановых (Т) двигателей с фазным ротором (М). Число «225» соответствует высоте оси вращения вала в миллиметрах, что косвенно определяет мощность и габариты. Буквенно-цифровой индекс «М6» указывает на длину сердечника статора (установочный размер) и число полюсов (в данном случае – 6 полюсов, что обеспечивает синхронную частоту 1000 об/мин).
Варианты оформления заказа:
1. Базовая модель: Электродвигатель крановый 4МТМ 225 М6, исполнение IM1003, напряжение 380В, климатическое У1.
2. Для специфичных сетей: Электродвигатель крановый 4МТМ 225 М6, исполнение IM1004, напряжение 660В, климатическое УХЛ.
3. С другим видом защиты: Возможен заказ двигателя с дополнительными опциями, например, с кожухом для защиты от пыли или с другим расположением клеммной коробки.
Типичные ошибки при подборе кранового электродвигателя
Некорректный выбор силового агрегата для крана ведет к преждевременным отказам, снижению производительности и росту эксплуатационных затрат.
1. Игнорирование режима работы (ПВ %). Выбор двигателя общего назначения (режим S1) вместо специализированного кранового (S3) для циклических нагрузок. Электродвигатель крановый 4МТМ 225 М6 рассчитан именно на такой режим.
2. Несоответствие мощности и момента. Ориентация только на значение в киловаттах без учета необходимого пускового момента и возможности его регулировки. Фазный ротор данной модели решает эту задачу.
3. Пренебрежение климатическим исполнением. Установка двигателя исполнения У1 в сыром помещении или при постоянных отрицательных температурах без дополнительных мер.
4. Несовпадение установочных и присоединительных размеров. При замене важно сверять не только диаметр вала (70 мм), но и межосевые расстояния крепежных лап, вылет вала и размер фланца (550 мм).
Гарантия и сервисное обслуживание
Крановый электродвигатель 4МТМ 225 М6 поставляется с гарантией от производителя. В процессе эксплуатации наиболее подвержены износу щеточный узел и подшипниковые опоры. Своевременная замена графитовых щеток по мере их истирания предотвращает повреждение контактных колец. Смазка подшипников должна производиться в строгом соответствии с регламентом, указанным в паспорте изделия, с использованием рекомендованных марок смазочных материалов. Наличие ремонтных комплектов, включающих щетки, контактные кольца, уплотнения и подшипники, позволяет оперативно проводить восстановительные работы, минимизируя время простоя дорогостоящего кранового оборудования.
Компания «ГИДРАВЛИКА», являясь официальным поставщиком продукции бренда «ГИДРАВЛИК», осуществляет поставки крановых электродвигателей 4МТМ 225 М6 по всей территории России и стран СНГ. Доставка возможна в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в любой другой регион. Наши инженеры готовы оказать консультативную помощь в подборе аналога под вашу существующую систему, учитывая все технические нюансы. Для получения коммерческого предложения и уточнения сроков поставки оставьте заявку на сайте или свяжитесь с нами через раздел Контакты.
