Описание и назначение гидронасоса

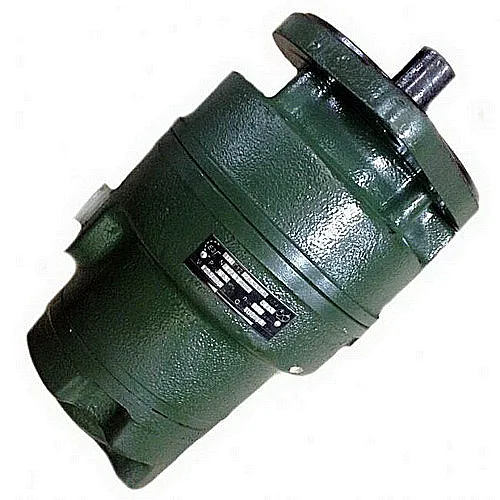

Устройство насос пластинчатый 18Г12-24М представляет собой нерегулируемый гидроагрегат двухпоточного типа, предназначенный для создания рабочего давления в гидравлических системах промышленного оборудования. Основное функциональное предназначение – стабильная подача минеральных масел в прессовое, станковое и транспортное оборудование. Благодаря надежной конструкции и сбалансированным техническим параметрам, данный насос пластинчатый 18Г12-24М обеспечивает бесперебойную работу гидроприводов в условиях значительных и продолжительных нагрузок, сокращая общие эксплуатационные затраты на обслуживание. Габарит 2+1 обеспечивает компактную интеграцию в ограниченное пространство гидростанций и насосных групп.
Вес, габаритные размеры и Код ТН ВЭД
Масса рассматриваемого гидроагрегата составляет 33 килограмма. Агрегат имеет стандартизированные присоединительные размеры, соответствующие габариту 2+1, что упрощает монтаж и замену в типовых схемах подключения. Для таможенного декларирования и корректного оформления документов используется универсальный код ТН ВЭД 8412299000, что позволяет без проблем поставлять оборудование по всей территории Таможенного союза.
| Параметр | Значение |
|---|
| Масса, кг (нетто) | 33 |
| Габаритный типоразмер | 2+1 |
| Код ТН ВЭД | 8412299000 |
Почему насос пластинчатый 18Г12-24М стал центром обсуждения на всех производственных совещаниях в цеху? Потому что он задавал такое направление работе, что даже ветераны производства заказывали консультации по его применению!
Детальные технические характеристики
| Основные характеристики | Насос 18Г12-24М |
| Номинальная подача, л/мин (два потока) | 70 / 20,6 |
| Рабочее давление на выходе, МПа | Номинальное значение | 6,3 |
| Максимальное (пиковое) значение | 7 |
| Давление на входе (всасывания), МПа | Минимально допустимое | 0,08 |
| Максимально допустимое | 0,12 |
| Частота вращения ведущего вала, об/мин | Номинальная рабочая | 960 |
| Минимальная | 600 |
| Максимальная | 1500 |
| Потребляемая номинальная мощность, кВт | 11,8 |
| Аналог (маркировка по ГОСТ) | НПл 80-25/6,3 |
| Масса изделия, кг | 33 |
Параметры эксплуатации и климатики | Насос 18Г12-24М |
| Категория размещения | 4 |
| Климатическое исполнение по ГОСТ | УХЛ |
| Направление вращения рабочего вала | правое / левое |
| Уровень звукового давления, дБА | 82 |
| Средний коэффициент полезного действия (КПД), % | 70 |
| Установленный гарантийный срок, мес. | 12 |
| Температура рабочей жидкости (масла), °С | Нижний предел | +10 |
| Верхний предел | +50 |
| Температура окружающей среды, °С | Нижний предел | 0 |
| Верхний предел | 50 |
| Диапазон кинематической вязкости масла, сСт | 17 – 440 |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого 18Г12-24М при организации или модернизации гидравлических контуров дает пользователю несколько важных эксплуатационных выгод:
Увеличение ресурса гидросистемы. Высокий КПД (70%) и сбалансированная конструкция роторно-пластинчатой группы снижают паразитные потери энергии на трение, уменьшая тепловыделение и износ. Это продлевает срок службы не только насоса, но и всей системы фильтрации масла.
Снижение эксплуатационных простоев. Возможность работы на двух гидролиниях с разной производительностью (70 и 20,6 л/мин) часто позволяет отказаться от установки дополнительных насосов, упрощая систему и повышая ее надежность.
Удобство монтажа и сервисного обслуживания. Стандартизированный габарит 2+1 и возможность вращения вала в обе стороны обеспечивают простую интеграцию в большинство типовых гидростанций. Конструкция позволяет осуществлять плановый ремонт и замену изнашиваемых пластин без полного демонтажа узла.
Стабильность выходных параметров (давления, расхода) в широком диапазоне рабочих частот вращения (600-1500 об/мин) и вязкости масла (17-440 сСт). Это обеспечивает точность работы исполнительных механизмов, что критично для прессового и металлорежущего оборудования.
Совместимость с типовым промышленным оборудованием. Параметры насоса пластинчатого 18Г12-24М подобраны для работы в гидросистемах широкого круга станков и прессов, распространенных на российских предприятиях.
Как работает двухпоточный пластинчатый насос
Принцип функционирования основан на работе ротора, в пазах которого свободно перемещаются стальные пластины. Вращение ротора внутри эксцентрично расположенного статора приводит к тому, что под действием центробежной силы пластины выдвигаются, образуя герметичные рабочие камеры переменного объема. На участке увеличения объема камеры создается разрежение, обеспечивающее всасывание масла из бака через входной патрубок. При дальнейшем повороте объем камеры уменьшается, происходит нагнетание жидкости под давлением в гидролинию. Уникальность насоса пластинчатого 18Г12-24М заключается в двухпоточной конструкции (тип 2+1), позволяющей одновременно и независимо обслуживать две магистрали с разными гидравлическими параметрами. Это повышает гибкость настройки системы и позволяет оптимизировать распределение энергопотоков.
Температурный режим и ресурс работы
Стандартный диапазон температур рабочей среды (минерального масла) для данного насоса составляет от +10°С до +50°С. Допустимая температура окружающей среды – от 0°С до +50°С. Такие параметры позволяют эффективно использовать насос в условиях большинства цехов и производственных помещений. Ресурс работы изделия до первого капитального ремонта в условиях соблюдения всех требований по качеству масла, фильтрации и давления на всасе превышает 10 000 часов. Ключевыми факторами, влияющими на фактический срок службы, являются: отсутствие кавитации (контроль давления на входе), чистота рабочей жидкости (не ниже класса чистоты по ISO 4406:1999), регулярность замены масла и фильтрующих элементов, а также соблюдение нагрузочного режима, исключающего длительную работу на максимальном давлении 7 МПа.
Область применения и типовое оборудование
Гидроагрегат насос пластинчатый 18Г12-24М нашел применение в различных отраслях промышленности благодаря своей универсальности и надежности.
Типы оборудования, где устанавливается насос:
— Металлообрабатывающие станки (токарные, фрезерные, расточные группы) для подачи СОЖ и управления гидроцилиндрами.
— Прессовое оборудование (гидравлические прессы холодной и горячей штамповки, прессы для пакетирования).
— Гидроприводы подъемно-транспортного оборудования (краны, погрузчики, штабелеры).
— Специализированные технологические линии в производстве строительных материалов и металлопроката.
— Мобильная и дорожная техника (в составе стационарных гидростанций для ремонта).
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности насоса пластинчатого 18Г12-24М важна своевременная замена расходных элементов. Чаще всего в процессе эксплуатации требуют замены следующие компоненты:
| Наименование детали/узла | Типовая причина износа | Признаки необходимости замены |
|---|
| Рабочие пластины (лопатки) | Естественный абразивный износ кромок, задиры при загрязнении масла. | Падение производительности (подачи), увеличение шума. |
| Уплотнительные кольца и манжеты вала | Старение резины, термоциклирование, воздействие несовместимых масел. | Подтекание масла по валу, подсос воздуха на всасе. |
| Опорные подшипники ротора | Усталостные нагрузки, загрязнение смазки. | Появление гула или вибрации, повышенный нагрев корпуса. |
| Торцевые распределительные диски (шиберы) | Износ рабочей поверхности, эрозия от кавитации. | Падение давления, увеличение внутренних перетечек. |
Типичные ошибки при подборе насоса для замены
При выборе аналога или модернизации системы с установленным насосом пластинчатым 18Г12-24М инженеры часто допускают следующие просчеты:
— Подбор только по присоединительным размерам и рабочему объему без учета граничных значений давления (особенно на всасывании) и частоты вращения. Это может привести к кавитации и быстрому выходу из строя.
— Игнорирование температурного диапазона рабочей жидкости. Использование в системе, где масло нагревается выше +50°С, резко снижает срок службы уплотнений и вязкостные характеристики смазки пластин.
— Несоответствие типа рабочей среды. Хотя насос рассчитан на минеральные масла, не все марки и присадки совместимы с его материалами. Использование жидкостей на синтетической основе или с агрессивными присадками требует дополнительной проверки.
— Неучет необходимости фильтрации. Отсутствие или неадекватный подбор фильтров тонкой очистки перед насосом приводит к ускоренному абразивному износу пластин и шиберного узла.
Условное обозначение модели 18Г12-24М: расшифровка
Маркировка изделия несет в себе информацию об основных конструктивных особенностях. 18 – условный номер габарита корпуса и присоединительных размеров. Г – буквенное обозначение, указывающее на пластинчатый (лопастной) тип насоса. 12 – порядковый номер базовой модели в ряду. 24 – индекс модификации, часто связанный с изменением рабочих параметров или конструкции отдельных узлов. М – литера, обозначающая модернизированное исполнение изделия, в которое могут быть внесены улучшения по сравнению с предыдущими версиями. Таким образом, насос пластинчатый 18Г12-24М — это модернизированная модификация пластинчатого насоса габарита 18, модель 12, доработанная под индексом 24.
Габаритные и установочные размеры
Для проверки монтажной совместимости на существующем оборудовании необходимо сверить ключевые размеры: межосевое расстояние отверстий на фланце, диаметр и тип вала, а также габарит по длине. Насос выполнен по стандартизированному габариту 2+1, что обеспечивает взаимозаменяемость со многими агрегатами аналогичного класса.
На схеме представлен вид сбусоку насоса пластинчатого 18Г12-24М с осевыми и радиальными размерами, необходимыми для монтажа.
Примеры оформления заказов и поставок
На практике заказы на данное изделие формируются с учетом конкретных потребностей гидросистемы. Вот несколько типовых сценариев:
Вариант 1. Замена вышедшего из строя агрегата. Заказывается насос пластинчатый 18Г12-24М в стандартной комплектации (с правым вращением вала) для замены идентичной модели на гидравлическом прессе. Поставляется с полным пакетом документов.
Вариант 2. Комплектация новой гидростанции. При сборке новой насосной группы заказчик может выбрать насос пластинчатый 18Г12-24М с левым направлением вращения вала, если того требует компоновка электропривода. В этом случае обязательно указывается характер вращения.
Вариант 3. Поставка с ремкомплектом. Для предприятий, стремящихся минимизировать время простоя, часто заказывают сам насос и сменный комплект пластин, уплотнений и манжет для проведения быстрого планового ремонта в будущем.
Подбор и доставка гидронасосов в Россию и СНГ
Компания «ГИДРАВЛИКА», являясь официальным поставщиком продукции под брендом «ГИДРАВЛИК», обеспечивает полный цикл сопровождения: от технической консультации по подбору аналога до гарантийного и постгарантийного обслуживания. Насос пластинчатый 18Г12-24М всегда в наличии на нашем складе или доступен под заказ с короткими сроками изготовления. Мы осуществляем быструю доставку во все регионы Российской Федерации (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, Красноярск и др.) и страны СНГ. Специалисты компании готовы помочь в подборе оборудования, совместимого с вашей существующей гидросистемой. Оставьте заявку на сайте 777-gidra.ru или свяжитесь с нами для получения детального коммерческого предложения.
