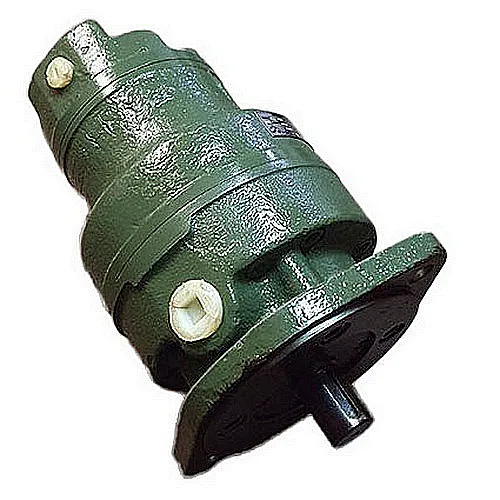

Насос пластинчатый 8Г12-24АМ — это двухпоточный нерегулируемый гидравлический агрегат, предназначенный для создания стабильного давления и подачи минерального масла в промышленных гидросистемах. Его конструкция обеспечивает формирование двух независимых потоков рабочей среды, что оптимально для оборудования с разветвленными контурами управления, такими как металлорежущие станки, прессы и литьевые машины. Основными техническими параметрами являются номинальное рабочее давление 6.3 МПа и производительность 53.8 и 9.5 л/мин по двум линиям.
Основные параметры: масса, габариты и классификация
Ключевой особенностью модели 8Г12-24АМ является сочетание высокой производительности с компактными размерами. Агрегат обладает стандартизированными присоединительными размерами, что упрощает его интеграцию в существующие гидростанции и насосные группы. Единый вес для всех исполнений составляет 33 кг, что облегчает логистику и монтаж.
| Параметр | Значение |
|---|
| Масса, кг | 33 |
| Габаритное исполнение | 2+1 |
| Код ТН ВЭД | 8413500000 |
Классификация по ТН ВЭД 8413500000 определяет данный насос как роторный объемный гидравлический, что подтверждает его назначение для систем с высокими требованиями к стабильности потока.
Почему инженер-гидравлик так спокойно спал перед запуском новой линии? Потому что он знал: надежный насос пластинчатый 8Г12-24АМ обеспечит стабильное давление, и система заработает как часы.
Технические характеристики агрегата
Подбор гидравлического оборудования требует точного соответствия параметрам системы. Следующая таблица содержит детальные технические характеристики насоса пластинчатого 8Г12-24АМ, необходимые для корректного инжиниринга.
| Параметр | Значение для 8Г12-24АМ |
|---|
| Подача (производительность), л/мин | 53.8 / 9.5 |
| Рабочее давление, МПа | Номинальное | 6.3 |
| Максимальное (кратковременно) | 7.0 |
| Входное давление, МПа | Минимум | 0.08 |
| Максимум | 0.12 |
| Частота вращения вала, об/мин | Номинальная | 960 |
| Минимальная рабочая | 600 |
| Максимальная | 1500 |
| Номинальная потребляемая мощность, кВт | 8.6 |
| Общий КПД, % | ≥ 70 |
| Аналог (маркировка) | НПл 63-12,5/6,3 |
| Эксплуатационные параметры и условия | Значение |
|---|
| Тип рабочей среды | Минеральные гидравлические масла |
| Температура рабочей среды, °C | Минимальная | +10 |
| Максимальная | +50 |
| Температура окружающей среды, °C | Минимальная | 0 |
| Максимальная | +50 |
| Динамическая вязкость масла, сСт | Минимальная | 17 |
| Максимальная | 400 |
| Уровень звукового давления, дБА | ≤ 88 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Направление вращения вала | Правое (левое — по спецзаказу) |
Преимущества и особенности эксплуатации
Выбор именно этой модели обусловлен рядом эксплуатационных выгод, которые напрямую влияют на эффективность и рентабельность производства:
- Сокращение простоев: Двухпоточная конструкция насоса пластинчатого 8Г12-24АМ позволяет заменить два отдельных агрегата одним, упрощая систему и снижая количество потенциальных точек отказа.
- Повышенный ресурс работы: Применение износостойких материалов для пластин и статора, а также точная балансировка ротора обеспечивают длительный срок службы даже при циклических нагрузках.
- Удобство монтажа и сервиса: Унифицированные присоединительные размеры и масса 33 кг позволяют быстро интегрировать насос в существующую гидросистему или насосную группу.
- Стабильность давления и потока: Конструкция обеспечивает низкий уровень пульсаций, что критически важно для точного оборудования, такого как станки с ЧПУ.
- Широкая совместимость: Насос пластинчатый 8Г12-24АМ (аналог НПл 63-12,5/6,3) полностью совместим с типовыми промышленными гидравлическими системами, работающими на минеральных маслах.
Принцип действия в гидравлической системе
Работа агрегата основана на принципе изменения объема рабочих камер. В корпусе-статоре эксцентрично расположен ротор с радиальными пазами, в которых свободно перемещаются пластины. При вращении вала под действием центробежной силы и давления масла пластины выдвигаются, прижимаясь к внутренней поверхности статора. Образующиеся серповидные камеры увеличивают свой объем в зоне всасывания, затягивая рабочую жидкость из гидробака через входной патрубок. При дальнейшем вращении объем камер уменьшается, создавая давление и вытесняя масло в напорную магистраль. Двухпоточность реализована за счет особой конструкции распределительного устройства, разделяющего потоки после нагнетательной зоны. Именно такая схема позволяет насосу пластинчатому 8Г12-24АМ обеспечивать два независимых по расходу потока с общим источником вращения.
Режимы работы, ресурс и требования к обслуживанию
Оборудование рассчитано на продолжительный режим работы в условиях производственных цехов. Допустимый диапазон температур масла от +10°C до +50°C является оптимальным для сохранения смазывающих свойств и вязкости в указанных пределах 17–400 сСт. Ресурс насоса пластинчатого 8Г12-24АМ при соблюдении регламента превышает 8 лет. Ключевыми факторами, влияющими на долговечность, являются:
- Качество и фильтрация рабочей среды: Обязательное использование фильтров тонкой очистки (рекомендованный класс чистоты масла не ниже NAS 9) для предотвращения абразивного износа пластин и поверхностей трения.
- Соблюдение параметров давления: Работа в номинальном диапазоне 6.3 МПа без длительных перегрузок до 7 МПа.
- Регулярность сервисного обслуживания: Контроль состояния уплотнений, зазоров и уровня шума для своевременного выявления износа.
Область применения и типовое оборудование
Благодаря надежности и двум независимым потокам, данная модель широко используется в различных отраслях промышленности. Основные сферы применения насоса пластинчатого 8Г12-24АМ включают:
- Металлообработка: Токарные, фрезерные, шлифовальные станки, гидравлические системы подачи и зажима.
- Прессовое и кузнечное оборудование: Гидравлические прессы, листогибы, правильные машины.
- Литье под давлением: Литьевые машины для пластмасс и легких сплавов.
- Деревообработка: Гидросистемы лесопильных станков, прессов для изготовления плит.
- Спецтехника и испытательные стенды: Гидравлические приводы манипуляторов, подъемников и специализированных стендовых установок.
Установка агрегата актуальна как для комплектации новых гидростанций, так и для модернизации или ремонта действующего оборудования.
Состав ремонтного комплекта и типовые запчасти
Для поддержания работоспособности насоса в рамках ТО необходимы запасные части. Наиболее подвержены износу следующие компоненты:
| Наименование запчасти | Условный номер | Причина и условия износа |
|---|
| Комплект пластин (лопаток) | РК-8Г12.01 | Абразивный износ кромок при загрязнении масла, усталость материала. |
| Уплотнение вала (сальник) | РК-8Г12.02 | Потеря эластичности, температурная деградация, механический износ. |
| Распределительный диск (торцевая плита) | РК-8Г12.03 | Износ рабочих поверхностей, появление задиров при нарушении смазки. |
| Корпусные прокладки | РК-8Г12.04 | Уплотнение разъемов, потеря свойств под воздействием температуры и давления. |
| Подшипниковый узел | РК-8Г12.05 | Выработка тел качения и дорожек, попадание загрязнений в смазку. |
Своевременная замена изношенных элементов ремонтным комплектом — наиболее экономичный способ продлить ресурс всего агрегата.
Типичные ошибки при подборе и замене
Во избежание нештатных ситуаций и преждевременного выхода из строя, рекомендуем обратить внимание на следующие распространенные ошибки:
- Выбор только по присоединительным размерам, без учета требуемого расхода (л/мин) и рабочего давления (МПа) в каждой из линий системы.
- Игнорирование температурного диапазона рабочей жидкости, что приводит к повышенному износу при слишком низкой вязкости или перегреву при высокой.
- Применение несовместимых типов рабочей среды: Использование жидкостей на водной основе или с агрессивными присадками без подтверждения от производителя.
- Несоответствие частоты вращения: Подключение привода с частотой, выходящей за рамки допустимых 600–1500 об/мин, особенно при длительной работе на максимуме.
- Пренебрежение качеством масла: Эксплуатация без должной фильтрации, что является основной причиной снижения ресурса пластин и распределительных деталей.
Условное обозначение модели: расшифровка индекса 8Г12-24АМ
Маркировка изделия содержит всю необходимую информацию для его однозначной идентификации в технической документации и при заказе:
- «8» — Условный код завода-изготовителя (Елецкий завод «Гидропривод»).
- «Г» — Типовая группа: гидравлическая машина, насос.
- «12» — Габарит или типоразмер, определяющий основные геометрические и производительные параметры.
- «24» — Конструктивное исполнение, указывающее на двухпоточную схему и особенности внутренней компоновки.
- «А» — Модификация изделия в рамках исполнения.
- «М» — Условное обозначение монтажного исполнения.
Таким образом, индекс 8Г12-24АМ позволяет техническому специалисту сразу определить базовые характеристики агрегата.
Габаритные и присоединительные размеры
Для проверки монтажной совместимости насоса с двигателем и гидрораспределительной аппаратурой необходимо сверяться с габаритным чертежом. На изображении ниже представлены все ключевые размеры, включая межосевые расстояния крепежных отверстий, диаметры вала и посадочные поверхности.
Рис. 1. Габаритный чертеж насоса пластинчатого 8Г12-24АМ с указанием присоединительных размеров для монтажа.
Варианты оформления заказа
Поставщик ГИДРАВЛИКА предлагает гибкие условия поставок оригинальной продукции бренда ГИДРАВЛИК. Вот несколько типовых сценариев заказа:
- Базовая поставка для замены: Насос пластинчатый 8Г12-24АМ, правое вращение, полная заводская комплектация. Применяется для планового ремонта станков.
- Модификация под специфичные условия: Насос пластинчатый 8Г12-24АМ в исполнении с левым направлением вращения вала. Изготавливается под заказ для интеграции в реверсивные приводы.
- Комплексная поставка для новой линии: Агрегат 8Г12-24АМ вместе с ремкомплектом (РК-8Г12.01, РК-8Г12.02) и монтажным набором. Оптимально для запуска нового оборудования с учетом будущего ТО.
Для оформления заказа или получения консультации по подбору аналога воспользуйтесь формой на сайте.
Комплексное сервисное обслуживание и поставки по России
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА, что гарантирует доступ к оригинальным запасным частям и технической поддержке от инженеров, знающих специфику работы данного гидронасоса. Мы обеспечиваем доставку во все регионы Российской Федерации и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону. Наша ключевая компетенция — помощь в подборе насоса пластинчатого 8Г12-24АМ или его функционального аналога под параметры вашей существующей гидросистемы, что позволяет избежать простоев и дополнительных затрат на адаптацию. Для расчета стоимости и сроков оставьте заявку или свяжитесь с нашими специалистами через раздел Контакты.
