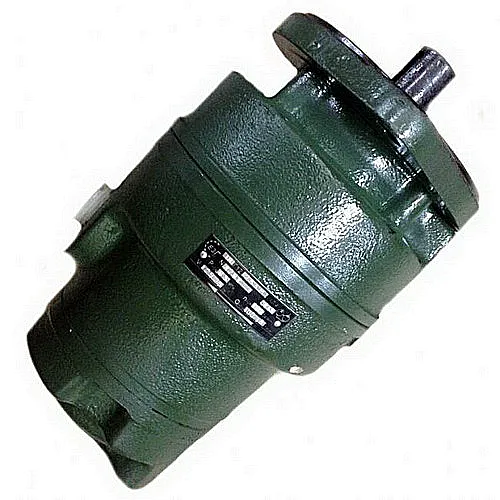

Насос пластинчатый 25Г12-24АМ

Насос пластинчатый 25Г12-24АМ представляет собой высоконадежный двухпоточный гидравлический агрегат, предназначенный для создания стабильного потока рабочей жидкости в системах промышленного оборудования. Основная функция данного пластинчатого насоса — обеспечение подачи минерального масла под давлением для работы силовых гидроцилиндров, механизмов управления и подачи смазки в станках, прессах и другой технике.

Краткие характеристики и описание

Гидравлический насос пластинчатый 25Г12-24АМ относится к нерегулируемым объемным насосам габарита 2+1. Его ключевая особенность — двухпоточная конструкция, которая позволяет одновременно обслуживать два независимых гидравлических контура с разной производительностью, что повышает общую эффективность и отказоустойчивость системы. Агрегат рассчитан на продолжительную работу в составе гидростанций и насосных групп производственного оборудования.

Общая масса изделия составляет 33 кг. Габаритные размеры модели 25Г12-24АМ: 320 мм в длину, 250 мм в ширину и 280 мм в высоту. Присоединение выполняется по стандарту ГОСТ 12448-80 через фланцы. Код ТН ВЭД для ввоза данного типа оборудования — 8413.50.900 (прочие гидравлические насосы). Ниже представлена таблица с точными размерами и массой.

Что сказал инженер-гидравлику, который купил бюджетный насос? «У меня в системе давление падает быстрее, чем твои обещания по ресурсу работы! Конечно, я имел в виду настоящий насос пластинчатый 25Г12-24АМ».

Основные технические параметры

Ключевые технические характеристики насоса пластинчатого 25Г12-24АМ определяют его область применения и возможность интеграции в существующие гидросистемы. Ниже приведены точные параметры, необходимые для корректного подбора.

Преимущества и особенности эксплуатации

Выбор насоса пластинчатого 25Г12-24АМ для модернизации или ремонта гидросистемы предоставляет ряд существенных эксплуатационных выгод:

Высокая надежность и увеличенный ресурс работы. Конструкция ротора и пластин, а также применение качественных материалов обеспечивают срок службы до 8000 моточасов при соблюдении регламента обслуживания.

Стабильность давления в двух независимых контурах. Двухпоточная архитектура насоса 25Г12-24АМ позволяет одновременно и стабильно обеспечивать питанием разные участки гидросистемы, что снижает вероятность взаимного влияния и повышает общую производительность оборудования.

Снижение простоев за счет ремонтопригодности. Агрегат спроектирован с учетом необходимости сервисного обслуживания. Большинство изнашиваемых компонентов, таких как пластины, уплотнения и подшипники, доступны для замены силами сервисных служб предприятия.

Широкий диапазон рабочих параметров. Возможность работы в широком диапазоне частот вращения (600–1500 об/мин) и с маслами различной вязкости делает этот пластинчатый насос универсальным решением для разных условий эксплуатации.

Совместимость с большинством промышленных гидросистем. Стандартные присоединительные размеры и параметры давления делают данный насос пластинчатый прямым аналогом для замены многих устаревших моделей на действующем оборудовании.

Принцип действия в гидравлической системе

Насос пластинчатый 25Г12-24АМ функционирует по принципу изменения рабочего объема. В корпусе насоса эксцентрично расположен ротор с радиальными пазами, в которых свободно перемещаются пластины. При вращении вала от привода (электродвигателя) пластины под действием центробежной силы прижимаются к внутренней поверхности статора (корпуса), образуя замкнутые камеры.

В зоне всасывания объем этих камер увеличивается, создавая разрежение, которое затягивает рабочую жидкость (минеральное масло) из гидробака через всасывающий патрубок. По мере дальнейшего вращения объем камер уменьшается, что приводит к вытеснению жидкости в напорную магистраль под давлением до 6,3 МПа. Уникальность модели 25Г12-24АМ заключается в организации двух независимых потоков за счет особой конструкции распределителя и каналов, что позволяет использовать один агрегат для питания двух гидравлических линий одновременно.

Температурный режим и ресурс работы

Для обеспечения заявленного ресурса в 8000 часов критически важно соблюдать температурный режим. Рабочая среда (масло) должна иметь температуру в пределах от +10°С до +50°С. Допускается эксплуатация в окружающей среде с температурой от 0°С до +50°С при условии предварительного прогрева масла до минимально допустимого порога. Исполнение УХЛ4 свидетельствует о приспособленности к работе в условиях умеренного и холодного климата России.

Срок службы насоса 25Г12-24АМ напрямую зависит от качества фильтрации масла и соблюдения давления на входе. Использование фильтров тонкости не ниже 25 мкм на всасывающей линии и поддержание давления на входе в диапазоне 0,08–0,12 МПа являются обязательными условиями. Циклические нагрузки и частые пуски/остановы в штатном режиме не сокращают ресурс, однако работа на предельных давлениях (близких к 7 МПа) и с перегретым маслом приводит к ускоренному износу пластин и уплотнений.

Область применения и совместимое оборудование

Данный двухпоточный насос пластинчатый нашел широкое применение в различных отраслях промышленности, где требуется надежный источник гидравлической энергии. Его устанавливают на:

Металлообрабатывающие станки: токарные, фрезерные, шлифовальные, сверлильные — для подачи смазочно-охлаждающей жидкости (СОЖ) и привода гидроцилиндров зажимных устройств и подач.

Прессовое оборудование: гидравлические прессы для штамповки, ковки, гибки металла, где стабильность давления критична для качества продукции.

Строительная и дорожная техника: экскаваторы, бульдозеры, автогрейдеры — в составе систем управления рабочим оборудованием.

Промышленные гидростанции и насосные группы стационарного типа, используемые в литейном производстве, на лесоперерабатывающих комбинатах и других предприятиях тяжелого машиностроения.

Агрегат 25Г12-24АМ является полноценным аналогом насосов типа НПл 63-32/6,3 и может использоваться для замены вышедших из строя узлов на оборудовании таких производителей, как «БелАЗ», «КамАЗ», и множества отечественных станкостроительных заводов.

Состав ремонтного комплекта и часто заменяемые детали

Для проведения сервисного обслуживания и ремонта насоса пластинчатого 25Г12-24АМ рекомендуется использование оригинальных ремкомплектов, которые включают основные изнашиваемые элементы.

Наиболее часто в процессе эксплуатации требуют замены следующие компоненты:

Рабочие пластины (лопатки). Износ кромок происходит из-за абразивных частиц в масле при недостаточной фильтрации. Признак износа — снижение производительности и рост шума.

Уплотнения вала и корпусные прокладки. Резинотехнические изделия теряют эластичность и герметичность при работе с перегретым маслом или при использовании несовместимых типов рабочей среды.

Подшипники качения. Выходят из строя при перегрузках, нарушении соосности привода или попадании загрязнений в зону смазки.

Распределительный диск. На его поверхности могут появляться задиры при работе в условиях кавитации (низкое давление на входе) или при постоянной работе на предельном давлении.

Типичные ошибки при подборе гидронасоса

Во избежание проблем с эксплуатацией и преждевременным выходом из строя, при выборе насоса 25Г12-24АМ или его аналога следует избегать следующих ошибок:

Подбор исключительно по присоединительным размерам без учета требуемого расхода (л/мин) и рабочего давления (МПа) в системе. Это приводит либо к нехватке мощности, либо к избыточному давлению и перегрузке.

Игнорирование требований к вязкости и типу рабочей среды. Использование жидкостей, не соответствующих параметру 17–440 сСт, или неподходящих по химическому составу (например, некоторых видов эмульсий) ведет к ускоренному износу и потере герметичности.

Неучет реальной частоты вращения привода. Установка насоса на вал электродвигателя с частотой, выходящей за диапазон 600–1500 об/мин, либо приведет к кавитации (при низких оборотах), либо к механическому разрушению (при высоких).

Пренебрежение необходимостью качественной фильтрации масла. Попытка сэкономить на фильтрах грубой и тонкой очистки — самая распространенная причина сокращения ресурса пластинчатого насоса любого типа.

Условное обозначение модели 25Г12-24АМ

Шифр модели несет в себе информацию о ключевых параметрах изделия. Расшифровка обозначения Насос пластинчатый 25Г12-24АМ следующая:

25 — условный номер, обозначающий геометрический размер (в данном случае, диаметр ротора).
Г — буквенный индекс, указывающий на принадлежность к гидравлическим насосам объемного типа.
12 — типоразмер насоса в серии, определяющий его рабочий объем.
24 — номер модификации, отражающий особенности конструкции, например, двухпоточное исполнение.
А — климатическое исполнение (для умеренного климата).
М — индекс, обозначающий модернизированную версию изделия с улучшенными эксплуатационными характеристиками.

Таким образом, полное название «Насос пластинчатый гидравлический двухпоточный 25Г12-24АМ» однозначно идентифицирует изделие по его основным конструктивным и эксплуатационным признакам.

Габаритные и присоединительные размеры

Для проверки монтажной и пространственной совместимости насоса пластинчатого 25Г12-24АМ с существующим оборудованием необходимо сверяться с его габаритными чертежами. Основные размеры приведены в начале статьи, а на изображении ниже представлена схема с основными размерами для интеграции.

Перед заказом убедитесь, что размеры посадочного места, межосевые расстояния фланцев и положение приводного вала соответствуют указанным на схеме. Особое внимание следует уделить типу и размеру фланцев (по ГОСТ 12448-80), а также обеспечить свободный доступ к сливному отверстию и местам для подключения гидролиний.

Примеры оформления заказа

Для упрощения процедуры заказа приведем несколько типовых вариантов, с которыми чаще всего обращаются наши клиенты:

Базовый заказ для прямой замены. «Насос пластинчатый 25Г12-24АМ, стандартное исполнение, правое вращение вала (если смотреть со стороны привода), 1 шт.» — такой заказ подходит для плановой замены вышедшего из строя узла.

Заказ с изменением дополнительных параметров. «Насос пластинчатый 25Г12-24АМ, исполнение для работы в условиях повышенной запыленности (специальное уплотнение), левое вращение вала, 3 шт.» — модификации обычно требуют дополнительного времени на изготовление.

Заказ насоса с полным сервисным комплектом. «Насос 25Г12-24АМ, 1 шт., плюс ремонтный комплект (арт. РК-25Г12), плюс комплект сменных пластин (арт. ПЛ-25Г12), поставка на склад в Екатеринбург» — такой подход позволяет минимизировать будущие простои, имея под рукой все необходимые запасные части.

Вопросы и ответы по эксплуатации

Как правильно выбрать модификацию насоса по давлению и расходу для замены старого?
Необходимо замерить или найти в паспорте оборудования требуемый расход масла (л/мин) в каждом контуре и максимальное рабочее давление в системе (МПа). Основной поток насоса 25Г12-24АМ обеспечивает 53,8 л/мин, дополнительный — 27,6 л/мин при номинальном давлении 6,3 МПа. Если ваши параметры совпадают или немного ниже, данная модель подойдет. Если давление в системе не превышает 5 МПа, можно рассмотреть насосы других серий для оптимизации стоимости.

Каковы сроки поставки по России и наличие на складе?
Базовая модель насоса пластинчатого 25Г12-24АМ часто имеется в наличии на основном складе. Доставка в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону осуществляется в течение 1–3 рабочих дней транспортными компаниями. В отдаленные регионы России и страны СНГ (Казахстан, Беларусь и др.) сроки доставки составляют от 5 до 10 рабочих дней. Точную информацию о наличии и сроках можно уточнить у наших менеджеров.

Какие условия эксплуатации являются критическими для данного насоса?
Наиболее критичны три фактора: температура масла ниже +10°С (повышенная вязкость ведет к кавитации и перегрузке привода), работа на открытой площадке без защиты от прямого попадания воды и абразивной пыли, а также использование масла с загрязнением выше класса чистоты 19/17 по ISO 4406. Соблюдение требований по фильтрации и температурному режиму — залог долгого ресурса.

Возможна ли установка насоса 25Г12-24АМ вместо другого производителя и как проверить совместимость?
Да, это распространенная практика. Для проверки совместимости необходимо сопоставить: 1) Присоединительные размеры фланцев и вала. 2) Рабочее давление (новый насос должен быть рассчитан на давление не ниже, чем в системе). 3) Подачу (производительность) — она должна быть равна или немного выше требуемой. 4) Направление вращения вала. Наши специалисты готовы бесплатно провести анализ по вашим данным и подтвердить возможность замены или предложить точный аналог.

Поставки бренда ГИДРАВЛИК по всей России

Выбирая насос пластинчатый 25Г12-24АМ от бренда ГИДРАВЛИК, вы получаете не просто узел, а комплексное решение. Наша компания, ГИДРАВЛИКА, является официальным поставщиком, что гарантирует оригинальность продукции, полный пакет технической документации и гарантийные обязательства. Мы обеспечиваем оперативные поставки во все регионы Российской Федерации и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и многие другие города.

Наши инженеры готовы предоставить бесплатную техническую консультацию, помощь в подборе аналога под параметры вашей существующей гидросистемы и расчет оптимальной конфигурации оборудования. Для оформления заказа, получения коммерческого предложения или уточнения деталей, пожалуйста, оставьте заявку на сайте или свяжитесь с нами через раздел Контакты.
