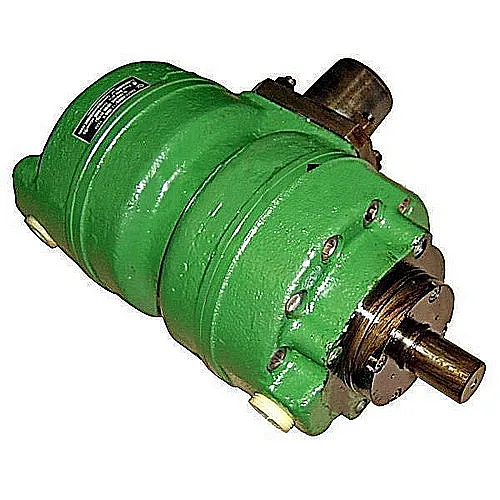

Описание и назначение гидронасоса
Насос пластинчатый 70Г12-24М представляет собой нерегулируемый двухпоточный гидравлический агрегат, предназначенный для создания стабильного потока рабочей жидкости в системах с номинальным давлением до 6,3 МПа (63 кгс/см²). Основная область применения данного насоса пластинчатого 70Г12-24М — станочное, прессовое, сельскохозяйственное и строительное оборудование, требующее надежного источника гидравлической энергии.
Вес, габариты и код ТН ВЭД
Масса агрегата составляет 46 кг. Габаритные размеры: 320 мм в длину, 280 мм в ширину и 240 мм в высоту. Присоединительные размеры фланцев и вала соответствуют действующим стандартам, что обеспечивает простоту монтажа. Код ТН ВЭД для данной позиции: 8413.50.000.
| Параметр |
Значение |
| Масса, кг |
46 |
| Длина, мм |
320 |
| Ширина, мм |
280 |
| Высота, мм |
240 |
Инженер на сервисе спрашивает у механика: «Почему на нашем станке стоит именно насос пластинчатый 70Г12-24М?». Механик, не отрываясь от работы: «Потому что он, как хороший работник, всегда в две стороны успевает — и туда подаёт, и обратно».
Технические характеристики насоса пластинчатого 70Г12-24М
| Наименование параметра |
Ед. изм. |
Значение |
| Номинальная подача (с каждой стороны) |
л/мин |
70 |
| Номинальное рабочее давление |
МПа (кгс/см²) |
6,3 (63) |
| Максимальное давление |
МПа |
7,0 |
| Номинальная частота вращения вала |
об/мин |
960 |
| Тип рабочей среды |
- |
Минеральные масла (индустриальные, гидравлические) |
| Диапазон вязкости рабочей жидкости |
сСт |
17 – 440 |
| Масса |
кг |
46 |
Преимущества и особенности эксплуатации
Выбирая насос пластинчатый 70Г12-24М, вы получаете ряд ключевых преимуществ для вашего производства:
Высокая надежность и ресурс. Конструкция предусматривает работу в интенсивных режимах, что минимизирует простой оборудования.
Стабильность давления и расхода. Двухпоточная схема обеспечивает равномерную подачу жидкости, снижая пульсации в гидросистеме.
Универсальность применения. Совместим с широким парком промышленного оборудования, а также является аналогом популярной модели НПл 80-80/6,3.
Простота обслуживания. Конструкция позволяет проводить плановый ремонт и замену изнашиваемых компонентов без сложных операций.
Наличие на складе. Поставки от официального дилера обеспечивают быструю комплектацию заказов, сокращая время на ремонт и модернизацию.
Принцип работы двухпоточного пластинчатого насоса
Работа насоса пластинчатого 70Г12-24М основана на принципе изменения объема рабочих камер. В корпусе насоса эксцентрично расположен ротор с подвижными пластинами. При вращении под действием центробежной силы пластины выдвигаются, прижимаясь к статору, и образуют изолированные камеры. Объем этих камер увеличивается на участке всасывания, затягивая масло из гидробака, и уменьшается на участке нагнетания, вытесняя жидкость под давлением в напорную магистраль. Двухпоточная компоновка реализована за счет особенности конструкции ротора и системы каналов, позволяющей осуществлять синхронную подачу с двух сторон агрегата.
Температурный режим работы и расчетный срок службы
Для обеспечения заявленного ресурса эксплуатация насоса пластинчатого 70Г12-24М должна осуществляться в пределах установленных температурных параметров. Рекомендуемая температура рабочего масла находится в диапазоне от +10°C до +50°C. Температура окружающей среды может варьироваться от 0°C до +50°C. Расчетный срок службы агрегата при соблюдении требований по вязкости масла, качественной фильтрации (рекомендуемая тонкость фильтрации не грубее 25 мкм) и своевременном техническом обслуживании может достигать 10 000 моточасов. Ключевыми факторами, влияющими на ресурс, являются чистота рабочей жидкости, отсутствие кавитации и соблюдение номинальных параметров давления и частоты вращения.
Область применения и типовое оборудование
Насос пластинчатый 70Г12-24М широко используется в качестве силового узла в составе гидравлических станций и насосных групп различного оборудования:
Металлообрабатывающая промышленность: гидросистемы токарных, фрезерных, шлифовальных, координатно-расточных станков.
Кузнечно-прессовое оборудование: гидравлические прессы, гильотинные ножницы, листогибы.
Дорожно-строительная и спецтехника: экскаваторы, автопогрузчики, подъемники, манипуляторы.
Сельскохозяйственная техника: гидросистемы комбайнов, тракторов, подборщиков-погрузчиков.
Промышленные гидроприводы: конвейеры, смесители, испытательные стенды.
Эта модель часто служит заменой для насосов серии НПл и других аналогов с близкими параметрами.
Состав ремкомплекта и типовые отказы
Для поддержания работоспособности насоса пластинчатого 70Г12-24М рекомендуется иметь в запасе ремкомплект. Чаще всего изнашиваются следующие компоненты, входящие в его состав:
| Наименование запчасти |
Причина износа / тип неисправности |
| Пластины (лопатки) |
Абразивный износ при плохой фильтрации масла или работе на предельных давлениях. |
| Уплотнительные кольца и манжеты (сальники) |
Потеря эластичности из-за высоких температур или несовместимости с рабочей средой; утечки масла. |
| Торцевые распределительные диски |
Износ рабочих поверхностей, приводящий к падению давления и производительности. |
| Подшипники вала |
Выработка из-за радиальных нагрузок или попадания абразивных частиц. |
| Уплотнения вала |
Износ, приводящий к внешней утечке гидравлической жидкости. |
Типичные ошибки при подборе пластинчатого насоса
Чтобы избежать проблем при интеграции насоса пластинчатого 70Г12-24М в систему, обратите внимание на следующие моменты:
1. Игнорирование типа рабочей среды. Насос рассчитан на минеральные масла. Использование других жидкостей (например, водо-масляных эмульсий или жидкостей на синтетической основе без подтвержденной совместимости) может привести к выходу из строя уплотнений.
2. Несоответствие по расходу (подаче). Важно согласовать производительность насоса (70 л/мин) с потреблением гидроцилиндров и гидромоторов в системе.
3. Превышение допустимого давления. Работа на максимальном давлении свыше 7 МПа или длительная эксплуатация на пределе 6,3 МПа сокращает ресурс пластин и подшипников.
4. Неучет условий пуска в зимний период. При температурах ниже +10°C вязкость масла повышается, что затрудняет всасывание и может вызвать кавитационный износ. Требуется предварительный подогрев или использование масел с соответствующими низкотемпературными свойствами.
Условное обозначение модели с расшифровкой
Маркировка 70Г12-24М содержит следующую информацию:
70 — номинальная подача (производительность) насоса, выраженная в литрах в минуту (70 л/мин).
Г — тип изделия: гидравлическая машина (насос).
12 — условное обозначение типоразмера или серии насоса.
24 — конструктивная модификация или вариант исполнения.
М — индекс, обозначающий модернизированную версию изделия.
Габаритные и присоединительные размеры
Для проверки монтажной совместимости насоса пластинчатого 70Г12-24М с вашим оборудованием необходимо сверить посадочные места вала, фланцев и резьбовых отверстий.
На чертеже представлены основные габариты и расположение присоединительных портов, по которым можно определить возможность установки без переделки рамы или гидростанции.
Примеры оформления заказа
Для быстрого формирования заявки вы можете использовать следующие типовые формулировки:
Базовая поставка: «Насос пластинчатый 70Г12-24М, 1 шт., для замены в гидросистеме пресса.»
Заказ с дополнительным обеспечением: «Насос пластинчатый 70Г12-24М, 2 шт., + ремкомплект на каждый насос, для сервисного центра.»
Комплексная поставка для модернизации: «Насос пластинчатый 70Г12-24М, 3 шт., для комплектации новой гидростанции в сборе с электродвигателем 960 об/мин.»
Ответы на частые вопросы (FAQ)
Как правильно подобрать насос 70Г12-24М по параметрам моей системы?
Ключевые параметры для проверки: требуемое рабочее давление (не должно превышать 6,3 МПа для номинального режима), необходимый расход (суммарный расход потребителей не должен быть больше 70 л/мин на один поток), частота вращения вала привода (номинальная 960 об/мин, допустимые отклонения уточняйте), тип и вязкость рабочего масла (минеральное, 17-440 сСт).
Какие сроки поставки насоса 70Г12-24М по России и есть ли он в наличии?
Насос пластинчатый 70Г12-24М часто находится на складе в Москве и Екатеринбурге. При наличии отгрузка осуществляется в течение 1-2 рабочих дней. Доставка в регионы России (Санкт-Петербург, Новосибирск, Казань, Ростов-на-Дону и др.) и страны СНГ занимает от 2 до 7 дней в зависимости от выбранной транспортной компании.
Какие условия эксплуатации критичны для этого насоса?
Наиболее важны три фактора: чистота масла (обязательна фильтрация тонкостью не менее 25 мкм), температурный режим (масло +10°C…+50°C, среда 0°C…+50°C) и отсутствие кавитации. При работе в пыльных помещениях или на открытых площадках необходимо обеспечивать чистоту зоны забора воздуха в гидробак и регулярно менять воздушный фильтр.
Насос 70Г12-24М совместим с моим старым оборудованием? Можно ли подобрать аналог?
Да, данная модель является прямым функциональным и часто геометрическим аналогом насоса НПл 80-80/6,3 и других насосов серии 70Г12. Для точного подтверждения совместимости рекомендуем предоставить данные старой модели или чертеж посадочного места. Наши специалисты проведут сверку и подтвердят возможность установки или предложат максимально близкую альтернативу.
Поставка и гарантия
Насос пластинчатый 70Г12-24М поставляется компанией-дистрибьютором ГИДРАВЛИКА, официально представляющей продукцию бренда ГИДРАВЛИК. Мы гарантируем поставку оригинальных изделий с полным пакетом технической документации и заводской гарантией. Наши инженеры готовы оказать техническую консультацию по подбору, монтажу и вопросам интеграции данного насоса в вашу гидравлическую систему. Для оформления заказа или получения подробной информации свяжитесь с нами через сайт https://777-gidra.ru или по контактам, указанным в разделе Контакты. Доставка осуществляется по всей территории Российской Федерации и в страны СНГ.
