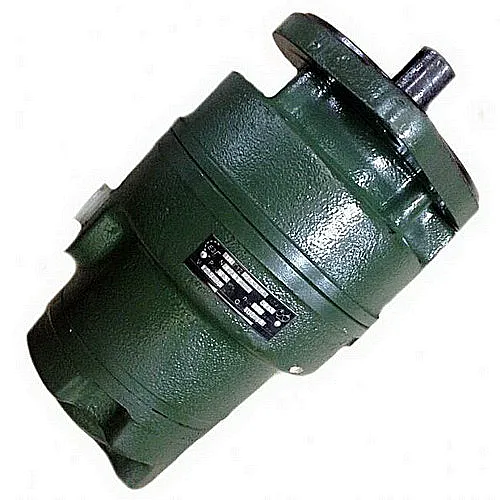

Насос пластинчатый 35Г12-24АМ служит основным или вспомогательным элементом в гидравлических системах промышленной техники, где требуется стабильная подача минерального масла под давлением. Он принадлежит к габариту 2+1, что определяет его размерную группу и интерфейсы подключения. Основная задача насоса пластинчатого 35Г12-24АМ – преобразование механической энергии вращения вала в энергию потока рабочей жидкости с заданными параметрами расхода и давления.
Масса, размеры и таможенный код
Насос пластинчатый 35Г12-24АМ характеризуется сбалансированными массо-габаритными показателями, облегчающими его интеграцию в существующие конструкции. Его масса нетто установлена в 33 килограмма. Унифицированные присоединительные размеры, соответствующие типоразмеру 2+1, гарантируют совместимость с широким спектром приводов и гидроаппаратуры. Для корректного оформления таможенных деклараций и поиска аналогов используется Код ТН ВЭД 8413500000.
| Параметр | Значение | Примечание |
|---|
| Масса, кг | 33 | Указана масса нетто насоса в сборе |
| Габарит по высоте, мм | ~215 | Ориентировочный размер, зависит от присоединительных элементов |
| Габарит по длине/ширине, мм | Соответствует стандарту 2+1 | Упрощает монтаж в типовые рамы и плиты |
| Код ТН ВЭД | 8413500000 | Гидравлические силовые насосы |
Инженер по гидравлике показывает студенту новый насос пластинчатый 35Г12-24АМ и говорит: «Видишь эту деталь?» Студент: «Вижу». Инженер: «Этого не должно быть». Студент: «Но ведь это же камера рабочая?» Инженер: «Именно. На стенде всё должно работать без них – по моим чертежам».
Ключевые технические характеристики
Для успешного подбора и интеграции насоса пластинчатого 35Г12-24АМ необходима детальная оценка его параметров. Конструкция устройства обеспечивает стабильную работу в четко определенных диапазонах.
Основные эксплуатационные параметры насоса 35Г12-24АМ
| Характеристика | Значение |
|---|
| Рабочее давление, МПа | Номинальное: 6.3 / Максимальное: 7.0 |
| Номинальная подача (производительность), л/мин | Со стороны привода: 53.8 / С противоположной стороны: 35.7 |
| Номинальная мощность потребления, кВт | 11.4 |
| Частота вращения вала, об/мин | Номинальная 1500 (стандартная для приводов 50Гц) |
| Диапазон температур рабочей среды, °C | От +10 до +50 |
| Диапазон вязкости рабочей жидкости (минеральное масло), сСт | От 17 до 440 |
| Давление на входе (всасывающее), МПа | От 0.08 до 0.12 |
| КПД (объемный/полный), % | Не менее 70 |
| Климатическое исполнение | УХЛ4 (для работы в помещениях с отоплением) |
| Направление вращения вала | Правое (левое доступно по спецзаказу) |
Преимущества и особенности эксплуатации
Выбор именно этой модели оправдан рядом инженерных и экономических факторов.
- Двухпоточная компоновка. Возможность одновременного питания двух независимых контуров от одного привода снижает стоимость и сложность гидросистемы, что критично при модернизации станочного парка.
- Стабильность параметров. Нерегулируемая конструкция гарантирует постоянство подачи и давления при заданной частоте вращения, минимизируя влияние износа на производительность в течение длительного срока службы.
- Высокая ремонтопригодность и наличие ЗИП. Модульная конструкция насоса пластинчатого 35Г12-24АМ позволяет проводить замену быстроизнашиваемых элементов (пластин, уплотнений) без демонтажа всего агрегата со станины оборудования.
- Широкий диапазон вязкости. Способность эффективно работать с маслами вязкостью от 17 до 440 сСт обеспечивает адаптивность к сезонной смене рабочих жидкостей и к различным системам фильтрации масла.
- Сокращение времени на подбор и монтаж. Типоразмер 2+1 и стандартные фланцевые или резьбовые подключения делают процесс замены аналогов быстрым и предсказуемым, сокращая простой производственной линии.
Принцип функционирования насосной группы
Принцип действия насоса пластинчатого 35Г12-24АМ основан на работе ротора с радиальными пазами, установленного эксцентрично относительно внутренней поверхности статора. В пазах свободно перемещаются пластины, которые под действием центробежной силы и давления масла в пазах прижимаются к поверхности статора. В результате образуются герметичные камеры переменного объема.
При вращении вала объем камеры увеличивается в зоне всасывания, создавая разрежение и затягивая рабочую жидкость из бака через всасывающий патрубок. При дальнейшем вращении объем камеры уменьшается, выталкивая масло под давлением в напорную линию. Двухпоточная реализация предполагает наличие двух независимых зон всасывания и нагнетания на одном роторно-статорном блоке.
Температурный режим и ресурс работы
Производитель устанавливает строгие ограничения по температурному диапазону для рабочей жидкости – от +10°C до +50°C. Эксплуатация при более низких температурах без предварительного подогрева масла приводит к резкому росту вязкости, кавитации на входе и ускоренному износу пластин и статора. Высокие температуры (свыше +50°C) снижают вязкость и смазывающую способность масла, что также негативно сказывается на ресурсе.
Подразумевается работа насоса пластинчатого 35Г12-24АМ в режиме продолжительной эксплуатации с циклическими нагрузками. Плановый ресурс до капитального ремонта превышает 10 000 моточасов при условии соблюдения требований к качеству масла (чистота по ISO 4406 не хуже 19/17/14), исправной работе фильтров тонкой очистки и поддержании давления в линии всасывания в диапазоне 0.08–0.12 МПа.
Области применения и типовое оборудование
Данный агрегат находит применение в базовых и вспомогательных гидравлических контурах различного промышленного оборудования. Насос пластинчатый 35Г12-24АМ часто является штатным решением для гидростанций следующих типов машин:
- Металлорежущие станки широкого профиля: токарные, фрезерные, шлифовальные, сверлильные с гидроприводом подач и зажимов.
- Кузнечно-прессовое оборудование: гидравлические прессы для гибки, штамповки, запрессовки.
- Деревообрабатывающие комплексы: гидроприводы подачи бревна, позиционирования пильных кареток, зажимные устройства.
- Линии технологической смазки и охлаждения в прокатных станах и машинах непрерывного литья.
- Вспомогательные системы мобильной техники (в стационарном исполнении для мастерских).
Расшифровка условного обозначения 35Г12-24АМ
Маркировка устройства построена по следующей логике:
- 35 – условная величина, обозначающая номинальный рабочий объем или диаметр условного прохода.
- Г – принадлежность к гидравлическому оборудованию (гидромашина).
- 12 – номер базовой серии или поколения конструктивного исполнения.
- 24 – индекс конкретной модификации внутри серии, определяющий передаточное отношение, компоновку или наличие дополнительных отборов мощности.
- А – индекс, указывающий на первую модернизацию или улучшение первоначальной конструкции.
- М – буква, обозначающая, что изделие является модернизированным и, как правило, имеет улучшенные эксплуатационные или ремонтные характеристики.
Эта маркировка позволяет однозначно идентифицировать модель в каталогах ГИДРАВЛИК и корректно заказывать оригинальные запчасти.
Габаритные и присоединительные размеры
Для проверки монтажной совместимости насоса пластинчатого 35Г12-24АМ с вашим оборудованием необходимо сверяться с официальными чертежами. Ключевыми являются размеры межосевых расстояний крепежных отверстий на фланце, диаметр и тип резьбы гидравлических портов, а также вылет и диаметр ведущего вала.
Чертеж габаритных размеров насоса пластинчатого 35Г12-24АМ. Обязательно проверьте посадочные места вала и крепежа перед заказом.
Типичные ошибки при техническом подборе
Избегайте следующих распространенных ошибок при замене или выборе насоса пластинчатого 35Г12-24АМ:
- Только по присоединительным размерам. Подбор исключительно «по фланцу» без учета требуемого расхода и рабочего давления. Это может привести к нехватке мощности или перегрузке нового насоса.
- Игнорирование давления всасывания. Необеспеченность требуемого подпота на входе (0.08–0.12 МПа) из-за засоренного фильтра, малого диаметра трубопровода или высокой вязкости масла вызывает кавитацию и быстрый выход из строя.
- Работа вне температурного диапазона. Эксплуатация на холодном или перегретом масле. Требуется предусмотреть систему терморегулирования гидравлической станции.
- Неверный тип рабочей среды. Попытка использовать жидкости на водной основе или с высокой химической агрессивностью, на которые конструкция не рассчитана. Только минеральные и некоторые синтетические масла.
Варианты оформления заказа
При обращении в компанию «ГИДРАВЛИКА» для закупки насоса пластинчатого 35Г12-24АМ вы можете сформировать заказ следующим образом:
- Базовая комплектация: Насос 35Г12-24АМ (правое вращение), паспорт, упаковка. Артикул запрашивается у менеджера. Доставка от 3 дней.
- Заказ с левым вращением вала: Укажите индекс модификации «Л» при оформлении. Срок изготовления или поставки может быть увеличен.
- Комплект для ремонта (ЗИП): Вместе с насосом можно сразу заказать ремкомплект, включающий набор пластин, уплотнительные манжеты вала и прокладки корпуса для проведения будущего обслуживания.
Для уточнения цены, наличия на складе и сроков доставки отправьте заявку через форму на сайте или по телефону.
О бренде и поставках
Насос пластинчатый 35Г12-24АМ поставляется как часть широкой линейки промышленной гидравлики бренда ГИДРАВЛИК. Официальный поставщик – компания «ГИДРАВЛИКА», обеспечивающая комплексное снабжение предприятий России и стран СНГ. Мы организуем оперативную доставку в любые регионы, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Беларусь и Казахстан. Каждое изделие проходит контроль параметров, сопровождается технической документацией и гарантией 12 месяцев. Наши инженеры готовы помочь в подборе аналога под вашу конкретную гидросистему. Для консультации и расчета оставьте заявку на сайте https://777-gidra.ru или свяжитесь по телефону.
