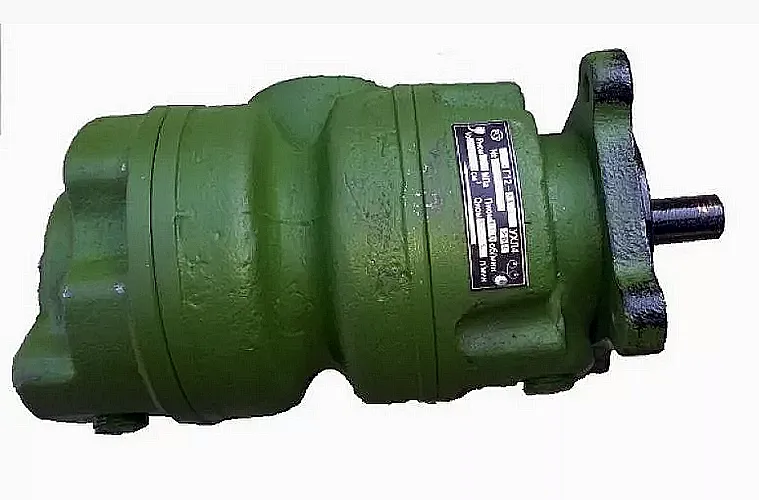

Насос пластинчатый 35Г12-33М

Описание и назначение гидронасоса

Насос пластинчатый 35Г12-33М представляет собой двухпоточный гидравлический агрегат серийного производства, предназначенный для создания и поддержания стабильного потока рабочей жидкости в двух независимых гидравлических контурах промышленного оборудования. Основная функция устройства – преобразование механической энергии вращения вала в гидравлическую энергию потока минерального масла под давлением. Этот пластинчатый насос используется в составе гидравлических систем металлообрабатывающих станков, прессового и подъёмно-транспортного оборудования, обеспечивая их надёжную и бесперебойную работу.

Ключевые параметры: вес, габариты и кодировка

Масса гидроагрегата в стандартном исполнении составляет 17 килограмм. Габаритные размеры не превышают 320 мм в длину, 280 мм в ширину и 210 мм в высоту, что позволяет осуществлять его монтаж в стеснённых условиях промышленных установок. Присоединительные размеры соответствуют требованиям ГОСТ 12444-80. Код ТН ВЭД для таможенного оформления – 8413.50.900.0 (гидравлические насосы прочие). Ниже приведена сводная таблица с основными физическими параметрами.

Приходит инженер на склад и спрашивает: «У вас есть насос пластинчатый 35Г12-33М?» Кладовщик отвечает: «Да, но только в однозадачном исполнении – он может качать масло только в одном направлении: от поставщика к потребителю».

Технические характеристики и параметры работы

Насос пластинчатый 35Г12-33М рассчитан на продолжительную эксплуатацию в условиях высокой механической и гидравлической нагрузки. Его конструкция обеспечивает стабильные параметры потока, что критически важно для точного оборудования.

Эксплуатационные условия и требования к среде

Преимущества и особенности эксплуатации

Выбор насоса пластинчатого 35Г12-33М для модернизации или ремонта гидросистемы даёт оператору оборудования ряд существенных преимуществ.

Снижение эксплуатационных расходов. Высокий КПД (от 70%) и надёжная конструкция минимизируют потери энергии и сокращают затраты на электроэнергию.

Увеличение межсервисного интервала. Применение износостойких материалов для пластин и статора увеличивает ресурс работы узла до 8000 моточасов при соблюдении требований по фильтрации масла.

Универсальность подключения. Стандартизированные присоединительные размеры по ГОСТ и широкий диапазон рабочих параметров (вязкость, давление) позволяют интегрировать этот пластинчатый насос в большинство типовых гидравлических станций без серьёзных конструктивных доработок.

Стабильность давления в двух контурах. Двухпоточная схема работы обеспечивает независимое и равномерное снабжение двух гидравлических линий от одного привода, что упрощает общую компоновку гидростанции.

Принцип функционирования в гидросистеме

Работа насоса пластинчатого 35Г12-33М основана на принципе изменения объёма рабочих камер, образованных пластинами, ротором и статором. Приводной вал приводит во вращение ротор, в радиальных пазах которого свободно перемещаются пластины. Центробежная сила и давление жидкости прижимают пластины к внутренней поверхности эксцентрично расположенного статора. В результате при вращении объём камеры, соединённой со всасывающим окном, увеличивается, создавая разрежение и втягивая жидкость. При дальнейшем повороте объём камеры уменьшается, и масло вытесняется в напорную магистраль. Двойная секционность конструкции реализует этот цикл для двух независимых потоков в одном корпусе.

Температурный режим и ресурс работы

Для обеспечения заявленного ресурса в 8000 часов необходимо строго соблюдать температурный диапазон эксплуатации пластинчатого насоса 35Г12-33М: от +10°С до +50°С для рабочего масла. Работа на жидкости с температурой ниже рекомендованной приводит к резкому росту вязкости, увеличению момента сопротивления и возможной кавитации на входе. Эксплуатация при повышенных температурах ускоряет старение масла и износ уплотнительных элементов. Ресурс напрямую зависит от качества фильтрации рабочей среды – обязательным условием является поддержание чистоты масла не грубее класса 19/16 по ISO 4406. Этот пластинчатый насос рассчитан на работу в режиме продолжительной нагруженной работы с допустимыми кратковременными пиками давления до 7 МПа.

Сфера применения и типичное оборудование

Двухпоточный пластинчатый насос 35Г12-33М находит применение в различных отраслях промышленности, где требуется надёжный источник гидравлической энергии для двух контуров. Его устанавливают в:

Металлообрабатывающее оборудование: гидравлические прессы (кривошипно-коленные, гидровинтовые), гибочные и штамповочные машины, координатно-пробивные прессы.

Станочные гидросистемы: агрегатные станки с ЧПУ, фрезерные и токарные центры, протяжные станки.

Специальное и вспомогательное оборудование: испытательные стенды, подъёмные механизмы, манипуляторы, устройства сдвига и кантовки.

Эта модель служит эффективной заменой устаревших насосов серии НПл (например, НПл 40-40/6,3), обеспечивая аналогичные или лучшие параметры подачи при меньших габаритах и весе.

Состав ремкомплекта и типовые отказы

Для проведения технического обслуживания или ремонта рекомендуется использовать оригинальные ремкомплекты. В состав типового набора входят наиболее подверженные износу элементы.

Наиболее частой причиной снижения производительности пластинчатого насоса 35Г12-33М является износ пластин и рабочей поверхности статора из-за абразивных частиц в масле. Преждевременный выход из строя уплотнений обычно связан с работой за пределами допустимого температурного диапазона или использованием несовместимых типов рабочих жидкостей.

Типичные ошибки при подборе насоса

Некорректный выбор гидронасоса ведёт к снижению производительности, повышенному износу или аварийному отказу.

Пренебрежение параметром давления на всасывании. Данный пластинчатый насос требует поддержания давления на входе в диапазоне 0.08–0.12 МПа. Его несоблюдение приводит к кавитации и разрушению внутренних поверхностей.

Выбор исключительно по присоединительным размерам. Совпадение по фланцу не гарантирует корректной работы. Необходима проверка соответствия по номинальным расходу (35.7 л/мин на секцию), давлению (6.3 МПа) и частоте вращения.

Игнорирование требований к чистоте и вязкости масла. Использование нефильтрованной жидкости или масла с вязкостью вне диапазона 17–400 сСт резко сокращает ресурс и может стать причиной заклинивания ротора.

Не учёт направления вращения. Базовая модель имеет правое направление вращения вала. Установка на привод с противоположным вращением без заказа специальной модификации приведёт к отсутствию подачи и работе «всухую».

Расшифровка условного обозначения модели

Индекс 35Г12-33М несёт полную информацию об основных параметрах насоса:

35 – номинальная подача (подача на одну секцию), выраженная в литрах в минуту.

Г – буквенный индекс, обозначающий принадлежность к гидравлическим машинам (насосам).

12 – условный габарит (типоразмер) изделия, определяющий его основные присоединительные и монтажные размеры.

33 – порядковый номер модификации конструкции в рамках данного типоразмера.

М – обозначение модернизированного исполнения, в которое внесены конструктивные улучшения по сравнению с предыдущими версиями.

Габаритные и присоединительные размеры для монтажа

Чертёж насоса пластинчатого 35Г12-33М: вид сбоку с указанием межосевых расстояний, диаметров вала и фланцев.

Для проверки совместимости с существующей установкой необходимо сверить посадочные размеры вала (диаметр и шпонку), межосевое расстояние крепёжных отверстий на фланце, а также расположение и тип резьбы всасывающих и напорных портов. Допустимое отклонение монтажных размеров составляет ±0.1 мм.

Примеры комплектации заказа

Пример 1. Базовая комплектация. Стандартный заказ для замены вышедшего из строя агрегата: насос пластинчатый 35Г12-33М в сборе, комплект крепёжных элементов, паспорт изделия. Поставляется со стандартным правым направлением вращения вала.

Пример 2. Комплект для сервиса. Поставка включает сам насос пластинчатый 35Г12-33М, запасной ремкомплект (пластины, уплотнения), а также набор прокладок для проведения планового ТО. Актуально для сервисных центров, обслуживающих парк однотипного оборудования.

Пример 3. Специальная модификация. Заказ насоса в исполнении с левым направлением вращения вала (индекс «Л» в конце маркировки) для интеграции в привод со специфической кинематической схемой. Требует предварительного согласования сроков изготовления.

Часто задаваемые вопросы (FAQ)

Как правильно выбрать модификацию насоса по давлению и типу подключения?

Ключевые параметры для выбора – номинальное давление (6.3 МПа), подача на секцию (35.7 л/мин) и тип присоединения (фланец по ГОСТ 12815-80). Необходимо также уточнить направление вращения вала (правое/левое) и соответствие климатического исполнения (УХЛ4) условиям вашего региона. Наши инженеры готовы помочь с подбором аналога под вашу систему.

Каковы сроки поставки по России и наличие на складе?

Базовая модель насоса пластинчатого 35Г12-33М чаще всего есть в наличии на нашем центральном складе. Отгрузка осуществляется в течение 24 часов после поступления оплаты. Доставка транспортными компаниями в крупные города (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает 1-3 рабочих дня. В отдалённые регионы России и страны СНГ поставка организуется в срок от 5 до 10 рабочих дней.

Какие условия эксплуатации критичны для этого насоса?

Наиболее важные условия: температура рабочего масла в диапазоне от +10°C до +50°C, уровень фильтрации масла не грубее класса 19/16 по ISO 4406, обеспечение давления на всасывании 0.08–0.12 МПа для предотвращения кавитации. Работа в пыльных помещениях требует защиты зоны вентиляционных отверстий, эксплуатация на открытых площадках зимой – обязательного подогрева масла в гидробаке до минимально допустимой температуры.

Возможно ли использовать насос 35Г12-33М для замены другого агрегата в существующей системе?

Да, этот пластинчатый насос часто используется как современный аналог устаревших моделей, например, НПл 40-40/6,3. Для проверки совместимости необходимо предоставить технические характеристики заменяемого насоса (давление, расход, частоту вращения, присоединительные размеры) или его каталожный номер. Мы проведём анализ и подтвердим возможность замены либо предложим адаптирующее решение.

Заключение и условия сотрудничества

Насос пластинчатый 35Г12-33М от бренда ГИДРАВЛИК – это проверенное промышленное решение для обеспечения надёжной работы двухконтурных гидравлических систем. Его технические характеристики, включая номинальную подачу 35.7 л/мин на секцию и рабочее давление 6.3 МПа, оптимально подходят для широкого спектра стационарного оборудования. Компания ГИДРАВЛИКА, как официальный поставщик, осуществляет поставки оборудования по всей территории России и в страны СНГ, обеспечивая полный комплект документации и гарантийное обслуживание. Наши специалисты готовы помочь с техническим подбором и консультацией по интеграции данного пластинчатого насоса в вашу гидросистему. Для получения коммерческого предложения или технической консультации воспользуйтесь формой обратной связи или перейдите в раздел Контакты.
