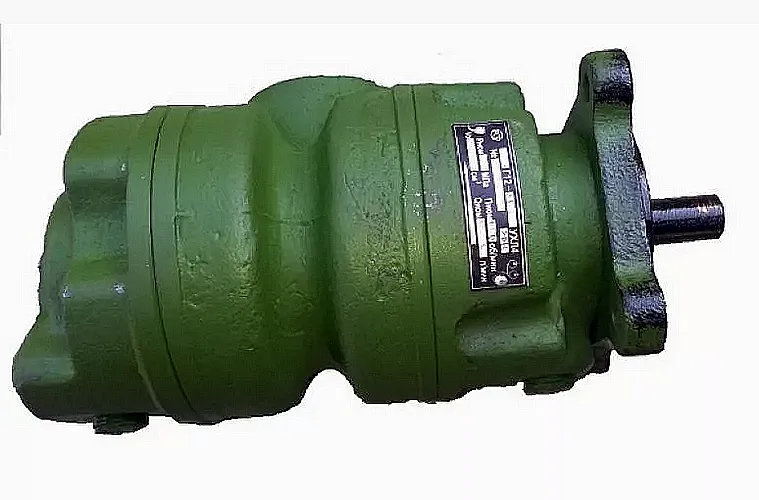

Описание и назначение гидронасоса
Насос пластинчатый 18Г12-33М представляет собой двухпоточный нерегулируемый гидравлический агрегат, предназначенный для создания потока рабочей жидкости в промышленных гидросистемах. Его основная функция заключается в стабильной подаче минерального масла под давлением в контуры различного технологического оборудования. Оборудование от бренда ГИДРАВЛИК поставляет на российский рынок компания ГИДРАВЛИКА.
Данная модель насоса пластинчатого 18Г12-33М находит применение в металлообработке, машиностроении и других отраслях, где требуется надежный источник гидравлической энергии.
Вес, габаритные размеры и ТН ВЭД
Как и многие промышленные решения, насос пластинчатый 18Г12-33М характеризуется продуманным соотношением массы, габаритов и мощности. Его конструкция оптимизирована для удобного монтажа в стандартные схемы.
| Параметр | Значение |
|---|
| Масса, кг | 17 |
| Габаритные размеры (Д×Ш×В), мм | 320×240×280 |
| Код ТН ВЭД | 8413.50.900 |
Инженер ведет монтаж и спрашивает у другого: «Где инструкция на этот насос пластинчатый 18Г12-33М?». Второй отвечает: «Давай по-русски: крути по стрелке, пока масло не польется!».
Технические характеристики насоса 18Г12-33М
Точные параметры определяют область применения и эффективность работы агрегата. Технические характеристики насоса пластинчатого 18Г12-33М подобраны для работы в типовых промышленных условиях.
Основные параметры | 18Г12-33М |
|---|
Номинальная подача, л/мин | 20,6 / 35,7 (два потока) |
| Давление на выходе, МПа | номинальное | 6,3 |
| максимальное | 7,0 |
| Номинальная мощность, кВт | 7,2 |
| КПД, % | ≥70 |
| Тип рабочей среды | Минеральные гидравлические масла, жидкости типа МГЕ, некоторые биоразлагаемые масла |
| Присоединительные размеры (вход/выход) | М20×1,5 / Г1/2 |
| Уровень шума, дБА | ≤88 |
Преимущества и особенности эксплуатации
Насос пластинчатый 18Г12-33М выгоден для эксплуатации благодаря ряду конструктивных преимуществ:
• Наличие двух независимых потоков подачи рабочей жидкости позволяет обслуживать два гидравлических контура одновременно или создавать резервную линию, что повышает универсальность системы.
• Высокий КПД (≥70%) и стабильное номинальное давление в 6.3 МПа обеспечивают энергоэффективность и надежность работы всего оборудования.
• Стандартизированные присоединительные размеры (М20×1,5 и Г1/2) и фланец крепления по ISO 3019-2 упрощают процесс установки и замены насоса пластинчатого 18Г12-33М в существующие гидростанции и схемы.
• Износостойкие материалы пластин и корпуса, а также продуманная система смазки узлов трения способствуют увеличению межсервисного интервала и ресурса работы агрегата в целом.
• Совместимость с рядом популярных моделей-аналогов (например, НПл 25-40/6,3, PV2R2-17/33) дает возможность быстрой и технически грамотной модернизации устаревших систем без кардинальной переделки трубопроводов.
Принцип работы двухпоточного пластинчатого насоса
Функционирование насоса пластинчатого 18Г12-33М основано на классическом принципе работы пластинчатых (шиберных) насосов. Вращение ротора, расположенного эксцентрично относительно статора, приводит в движение радиально установленные пластины. Под действием центробежной силы и давления масла всасывающей линии пластины выдвигаются из пазов ротора, прижимаясь к внутренней поверхности статора.
Образующиеся таким образом камеры переменного объема последовательно увеличиваются в зоне всасывания, создавая разрежение и заполняясь рабочей жидкостью. При дальнейшем вращении ротора объем камер уменьшается, что приводит к вытеснению жидкости под давлением в нагнетательную линию. Конструкция 18Г12-33М предусматривает организацию двух таких независимых рабочих контуров на одном валу, что и дает две выходные линии с производительностью 20,6 и 35,7 л/мин соответственно.
Температурный режим работы и ресурс
Для обеспечения заявленного срока службы и стабильности параметров, насос пластинчатый 18Г12-33М требует соблюдения определенных условий. Диапазон рабочей температуры самой гидравлической жидкости составляет от +10°С до +50°С. Температура окружающей среды должна находиться в пределах от 0°С до +50°С.
Ключевыми факторами, напрямую влияющими на ресурс агрегата, являются качество и чистота рабочей жидкости. Обязательна установка фильтров тонкой очистки в системе. При использовании рекомендованных масел и своевременном техническом обслуживании ресурс насоса пластинчатого 18Г12-33М превышает 10 000 часов непрерывной работы. Гарантийный срок эксплуатации, предоставляемый поставщиком ГИДРАВЛИКА, составляет 12 месяцев.
Области применения и типовое оборудование
Насос пластинчатый 18Г12-33М служит источником гидропривода для широкого спектра промышленного оборудования. Его часто используют в следующих установках:
• Гидравлические прессы различного назначения (гибочные, штамповочные, пакетировочные).
• Металлообрабатывающие станки, включая станки с ЧПУ.
• Оборудование деревообрабатывающей и лесозаготовительной отрасли.
• Станции гидроабразивной резки.
• Специализированные производственные линии (например, по производству строительных материалов).
Этот пластинчатый насос также активно применяется для модернизации и замены устаревших моделей, таких как НПл 25-40/6,3, благодаря улучшенным характеристикам по шуму и совместимости.
Состав типового ремкомплекта и часто заменяемые детали
Для поддержания насоса пластинчатого 18Г12-33М в работоспособном состоянии важен своевременный ремонт. Ниже приведены элементы, чаще всего требующие замены в процессе эксплуатации.
| Наименование детали / узла | Причина возможного износа или выхода из строя |
|---|
| Комплект пластин (шиберов) | Естественный износ из-за трения о поверхность статора. Ускоряется при работе на загрязненном масле или при повышенной нагрузке. |
| Уплотнительные кольца и манжеты вала | Потери герметичности из-за старения материала, перепадов температуры и давления. |
| Подшипниковые узлы (опоры ротора) | Выработка вследствие длительной эксплуатации под нагрузкой, возможный выход из строя из-за попадания абразивных частиц. |
| Торцевые распределительные диски | Износ рабочих поверхностей, приводящий к падению давления и производительности насоса пластинчатого. |
Типичные ошибки при подборе насоса 18Г12-33М
Некорректный выбор гидронасоса ведет к преждевременному выходу его из строя или неэффективной работе системы.
1. Ориентация только на присоединительные размеры. Параметры резьбы (М20×1,5, Г1/2) являются важными, но вторичными. Первичны требуемые расход (подача) и давление в системе.
2. Игнорирование типа и вязкости рабочей среды. Модель 18Г12-33М рассчитана на минеральные масла с вязкостью 17-400 сСт. Использование жидкостей вне этого диапазона или с агрессивными присадками может привести к повреждению уплотнений и пластин.
3. Неучет температурного диапазона эксплуатации. Работа при температурах ниже 0°С окружающей среды или выше +50°С рабочей жидкости ведет к изменению вязкости, потере давления, повышенному износу и сокращению ресурса.
4. Несоответствие по мощности привода. Номинальная мощность электродвигателя, вращающего вал насоса пластинчатого 18Г12-33М, должна быть не менее 7,2 кВт с учетом коэффициента запаса.
Расшифровка условного обозначения модели
Индекс 18Г12-33М несет в себе информацию о ключевых особенностях изделия:
• 18 – условный размерный ряд или габаритная группа изделия.
• Г – указание на принадлежность к гидравлическому оборудованию (гидронасос).
• 12 – серийный номер или номер базовой конструкции.
• 33 – модификация изделия, определяющая конкретные параметры (соотношение потоков, присоединения).
• М – модернизированное исполнение, часто подразумевающее улучшения по материалам, шумности или КПД.
Полное условное обозначение согласно документации: 18Г12-33М-УХЛ4 ГОСТ 13824-84.
Габаритные и присоединительные размеры
Габаритный чертеж насоса пластинчатого 18Г12-33М с указанием монтажных отверстий под фланец ISO 3019-2.
Для корректного монтажа насоса пластинчатого 18Г12-33М необходимо сверить габариты по чертежу и убедиться в отсутствии препятствий для подвода трубопроводов. Особое внимание следует уделить расположению входного (М20×1,5) и выходных (Г1/2) присоединительных отверстий для обеспечения удобного и короткого подключения.
Примеры заказа насоса пластинчатого 18Г12-33М
Формулировка заказа может варьироваться в зависимости от потребностей:
• Базовая поставка: «Насос пластинчатый 18Г12-33М, исполнение УХЛ4, вращение вала правое (стандартное), с паспортом и гарантией – 1 шт.».
• Под специфичные задачи: «Насос пластинчатый 18Г12-33М с левым направлением вращения вала (против часовой стрелки со стороны вала) для замены аналога в существующей схеме – 2 шт.».
• Комплексная закупка: «Насос пластинчатый 18Г12-33М (3 шт.) + стандартный ремонтный комплект (уплотнения, пластины) к каждому для комплектации новой линии гидравлических прессов».
Часто задаваемые вопросы (FAQ)
Какие ключевые параметры нужно знать для точного подбора насоса 18Г12-33М?
Для корректного выбора необходимо определиться с тремя основными параметрами: требуемая подача (общий расход системы в л/мин), рабочее давление (номинальное и пиковое, но не более 7 МПа для данной модели) и тип подключения (резьба входного М20×1,5 и выходных Г1/2 патрубков). Также важен тип рабочей жидкости.
Каковы сроки поставки насоса 18Г12-33М по России и есть ли он в наличии?
Поставка со склада в Москве осуществляется в течение 3-5 рабочих дней. В регионы России (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и страны СНГ доставка организуется транспортными компаниями, срок зависит от удаленности и обычно составляет от 5 до 14 дней. Точную информацию о наличии интересующей модификации можно уточнить у менеджеров компании ГИДРАВЛИКА.
Какие условия эксплуатации являются критическими для этой модели?
Насос пластинчатый 18Г12-33М рассчитан на работу в закрытых отапливаемых помещениях. Критичны: работа на масле с температурой ниже +10°С или выше +50°С; отсутствие фильтрации рабочей жидкости (рекомендуемая тонкость фильтрации не грубее 25 мкм); эксплуатация без заливки масла на входе («сухой ход»); превышение максимального давления в 7 МПа.
Как проверить совместимость насоса 18Г12-33М с моим существующим оборудованием и можно ли подобрать аналог?
Для проверки совместимости нужно сравнить давление и расход вашей системы с паспортными данными насоса (6,3 МПа, 20,6/35,7 л/мин), тип резьбы подключения и габариты по монтажному чертежу. Специалисты ГИДРАВЛИКИ по запросу проведут бесплатный подбор аналога или доработанное решение под вашу задачу, учитывая такие аналоги как НПл 25-40/6,3 или PV2R2-17/33.
Насос пластинчатый 18Г12-33М от бренда ГИДРАВЛИК, поставляемый компанией ГИДРАВЛИКА, представляет собой надежное и проверенное решение для модернизации и обслуживания промышленных гидросистем. Сочетание двухпоточной конструкции, стандартизированных присоединений и высокой ремонтопригодности делает его выгодным выбором для технических специалистов. Мы обеспечиваем доставку по всей России и странам СНГ, а также предоставляем полную техническую документацию и поддержку. Для консультации по подбору, наличию на складе или оформлению заказа свяжитесь с нашими инженерами или посетите раздел Контакты на нашем сайте.
