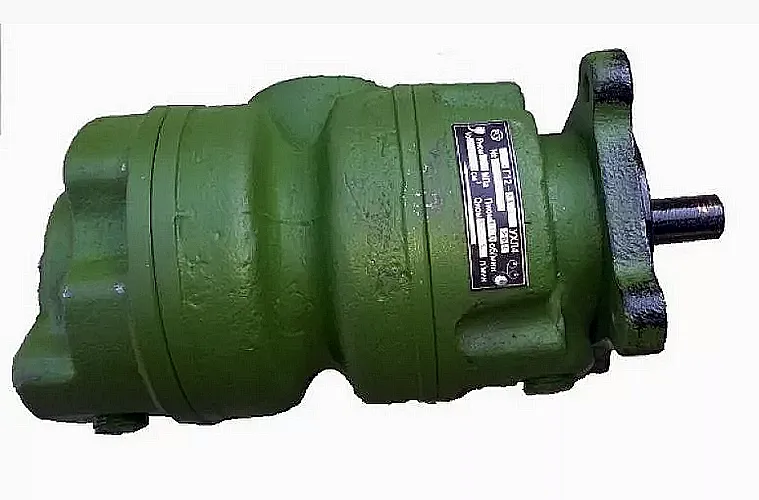

Насос пластинчатый 8Г12-33АМ

Описание и назначение

Насос пластинчатый 8Г12-33АМ представляет собой надежный высокоточный агрегат, который используется в промышленных гидросистемах для создания стабильной подачи рабочей жидкости. Основная функция данного узла – обеспечивать независимую работу двух гидравлических контуров на одном приводе. Установка данного пластинчатого насоса актуальна для оборудования, где требуется синхронность в работе исполнительных механизмов, например, в металлообрабатывающих станках или прессовых установках.

Геометрические и таможенные параметры

Масса устройства составляет 17 килограммов. Габаритные размеры варьируются в пределах 280×220×200 миллиметров, что позволяет производить замену без модернизации посадочных мест. Классификационный код ТН ВЭД для таможенного оформления: 8413.60.000. Подробные параметры представлены в таблице.

Шутка про насос пластинчатый 8Г12-33АМ: Почему гидравлик никогда не играет в карты с этим насосом? Потому что у него всегда на руках две независимые масти потока – пиковая и бубновая!

Ключевые технические характеристики

Пластинчатый насос 8Г12-33АМ обеспечивает стабильную работу гидравлических контуров благодаря четко заданным параметрам производительности, давления и условий эксплуатации.

Условия эксплуатации

Плюсы и особенности для пользователя

Выбор пластинчатого насоса модели 8Г12-33АМ обеспечивает ряд технико-экономических преимуществ для производственных и сервисных компаний.

Снижение процента простоев. Благодаря высокой надежности и использованию серийных подшипников SKF, насос пластинчатый 8Г12-33АМ обеспечивает длительный межремонтный интервал вплоть до 2000 моточасов, минимизируя остановки оборудования.

Высокая надежность и стабильность давления. Конструкция агрегата обеспечивает поддержание заданного номинального давления в 6,3 МПа даже при колебаниях нагрузки, что критически важно для точного оборудования.

Простота интеграции и монтажа. Насос пластинчатый 8Г12-33АМ имеет стандартные присоединительные размеры (фланец ГОСТ 12894-67) и совместим с большинством типовых гидросхем промышленного оборудования, выступая прямой заменой для устаревшего аналога НПл 12,5-32/6,3.

Эффективное обслуживание. Конструкторское исполнение позволяет проводить диагностику и замену наиболее уязвимых элементов – пластин и уплотнений – без полной разборки узла или демонтажа с установки.

Как функционирует гидравлический насос

Принцип действия насоса пластинчатого типа 8Г12-33АМ основан на изменении объема рабочих камер. Вал, получая вращение от привода, приводит во вращение ротор с продольными пазами. В этих пазах свободно перемещаются стальные пластины, которые под действием центробежной силы прижимаются к внутренней поверхности статора (корпуса). При вращении объем пространства между двумя соседними пластинами увеличивается в зоне всасывания, создавая разрежение и затягивая рабочую жидкость из бака. На противоположной стороне, в зоне нагнетания, объем камеры уменьшается, давлением выталкивая масло в напорную линию гидросистемы. Уникальность данной модели заключается в том, что она обеспечивает два независимых потока с разной производительностью (9,5 и 27,6 л/мин) для параллельного питания двух контуров.

Срок службы и температурные режимы

Ресурс работы пластинчатого насоса 8Г12-33АМ напрямую зависит от соблюдения эксплуатационных требований. Узел предназначен для непрерывной работы в диапазоне температур рабочего масла от +10°C до +50°C. Критическим фактором является вязкость жидкости, которая должна оставаться в пределах 17–400 сСт. При использовании качественных фильтров тонкой очистки (не ниже 10 мкм) и соблюдении номинального давления срок службы агрегата до капитального ремонта составляет свыше 10 000 моточасов. Важно избегать работы на предельных значениях давления (7 МПа), а также исключить сухой ход и кавитацию на всасывающей линии для сохранения ресурса.

Сферы применения и типы оборудования

Промышленный насос пластинчатый 8Г12-33АМ широко используется в качестве силового узла в различных отраслях. Он устанавливается на металлообрабатывающие станки с ЧПУ (токарные, фрезерные), где питает приводы подачи и зажимные системы. Прессовое оборудование, такое как листогибочные и штамповочные прессы, также использует данный агрегат для создания мощного рабочего усилия. В строительной технике (экскаваторы, манипуляторы, бетононасосы) он обеспечивает работу гидроцилиндров и моторов. Кроме того, модель часто применяется в составе гидростанций для технологических линий в пищевой и упаковочной промышленности.

Перечень ремонтных комплектов и сменных деталей

Наиболее подвержены износу в процессе эксплуатации следующие детали пластинчатого насоса 8Г12-33АМ, которые можно заменить при техническом обслуживании. Таблица ниже отражает типовой ремкомплект.

Распространенные ошибки при выборе модели

Некорректный подбор гидравлического насоса приводит к быстрому выходу из строя и дополнительным расходам. Вот три типичные ошибки:

Ориентация на присоединительные размеры без учета расхода. Главным критерием для насоса пластинчатого типа 8Г12-33АМ является не только резьба подключения, но и соответствие его производительности (9,5/27,6 л/мин) требованиям гидросистемы.

Пренебрежение температурным диапазоном. Установка агрегата в систему с температурой масла ниже +10°C приведет к резкому росту вязкости, кавитации и повреждению пластин.

Использование нерегламентированной рабочей жидкости. Применение масел с вязкостью за пределами 17-400 сСт или сомнительного качества (без противозадирных присадок) сократит ресурс узла в разы.

Обозначение модели и его расшифровка

Условное обозначение насос пластинчатый 8Г12-33АМ несет в себе зашифрованную техническую информацию. Цифра 8 указывает на принадлежность к восьмой серии гидравлических пластинчатых насосов. Буква Г обозначает тип агрегата – «гидравлический». Число 12 – это условный диаметр входного патрубка в миллиметрах. Индекс 33 характеризует модификацию с двухпоточным выходом (два независимых контура). Литера А сигнализирует об адаптации для применения в промышленных системах. И, наконец, М указывает на модернизированное исполнение изделия.

Габаритные чертежи и монтажные размеры

Изображение отражает установочные габариты насоса пластинчатого 8Г12-33АМ. Ключевыми для проверки совместимости являются: межосевое расстояние монтажных отверстий фланца, диаметр и длина выходного вала (28 мм со шпоночным пазом 7×7 мм), а также присоединительные резьбы всасывающего (G1") и напорных (G1¼") патрубков. Фланец соответствует стандарту ГОСТ 12894-67.

Примеры комплектации под заказ

Вариант 1. Базовая поставка. Насос пластинчатый 8Г12-33АМ в заводской упаковке с комплектом крепежа и паспортом. Срок поставки 3-5 рабочих дней с основного склада в Москве. Идеально для срочной замены на действующем оборудовании.

Вариант 2. Комплектация для интеграции в новую гидростанцию. Агрегат поставляется с переходными пластинами под разные типы электродвигателей (B5, B14) и набором гидравлических адаптеров под быстросъемные соединения. Требует согласования в отделе технической поддержки.

Вариант 3. Поставка с расширенной гарантией и запасным ремкомплектом. Включает сам насос пластинчатый 8Г12-33АМ, комплект пластин PL-8G12-33 и уплотнений OR-8G12-33-K, а также продление гарантийного срока. Актуально для ответственных производственных линий с жестким графиком ТО.

Вопросы и ответы по поставкам и эксплуатации

1. Как подобрать нужную модификацию по давлению и расходу для замены на существующей машине?
Основные критерии: номинальное давление (6,3 МПа для 8Г12-33АМ) и производительность (9,5/27,6 л/мин). Необходимо сверить присоединительные размеры (резьбы G1" и G1¼") и направление вращения вала (правое/левое). Для уточнения совместимости рекомендуем обратиться в технический отдел 777-gidra.ru.

2. Каковы сроки поставки по России и наличие на складе?
Базовая модель насоса пластинчатого 8Г12-33АМ обычно есть в наличии на московском складе. Доставка в крупные города (Москва, СПб, Екатеринбург, Новосибирск) осуществляется в течение 2–4 рабочих дней. В отдаленные регионы – от 5 до 10 дней.

3. Можно ли эксплуатировать данный насос в неотапливаемом помещении или при отрицательных температурах?
Нет, минимально допустимая температура окружающей среды составляет 0°C, а рабочего масла – +10°C. При более низких температурах масло загустевает, что приводит к кавитации и повреждению насоса. Для подобных условий требуется система предварительного подогрева рабочей жидкости.

4. Как обеспечить совместимость с существующим оборудованием и возможно ли подобрать полный аналог?
Модель 8Г12-33АМ является прямым аналогом устаревшего насоса НПл 12,5-32/6,3 и имеет схожие с ним присоединительные и габаритные размеры. Для проверки совместимости необходимо предоставить чертежи или фотографии установленного узла. Наша компания предоставляет услугу технической консультации и подбора аналога под вашу систему.

Поставка, гарантия и техническая поддержка

Гидравлический насос пластинчатый 8Г12-33АМ представлен компанией ГИДРАВЛИКА – официальным дистрибьютором промышленного бренда ГИДРАВЛИК. Вся продукция проходит предпродажное тестирование на стенде и сопровождается полным пакетом документов, включая сертификат соответствия. Мы обеспечиваем прямые поставки по всей территории России и в страны СНГ (Казахстан, Беларусь, Армению). Специалисты нашего технического отдела готовы помочь с подбором, монтажом и сервисным обслуживанием оборудования. Для оформления заказа и получения консультации свяжитесь с нами через форму на сайте 777-gidra.ru или по телефону.
