Насос пластинчатый 12Г12-33АМ представляет собой двухпоточный агрегат, предназначенный для работы в составе промышленных гидравлических систем. Его основная функция заключается в обеспечении стабильной подачи минеральных масел в гидроприводы различного технологического оборудования, от станков до прессов. Конструктивная особенность модели – наличие двух независимых выходных потоков, что позволяет обслуживать несколько гидравлических контуров одновременно.
Вес, габаритные размеры и Код ТН ВЭД
Масса агрегата составляет 17 килограммов. Общие размеры корпуса составляют 320 мм в длину, 280 мм в ширину и 240 мм в высоту, что обеспечивает компактность размещения в стесненных условиях промышленных установок. Для таможенного оформления применяется Код ТН ВЭД 8413.50.0000. Габариты и масса ключевых модификаций приведены в таблице ниже.

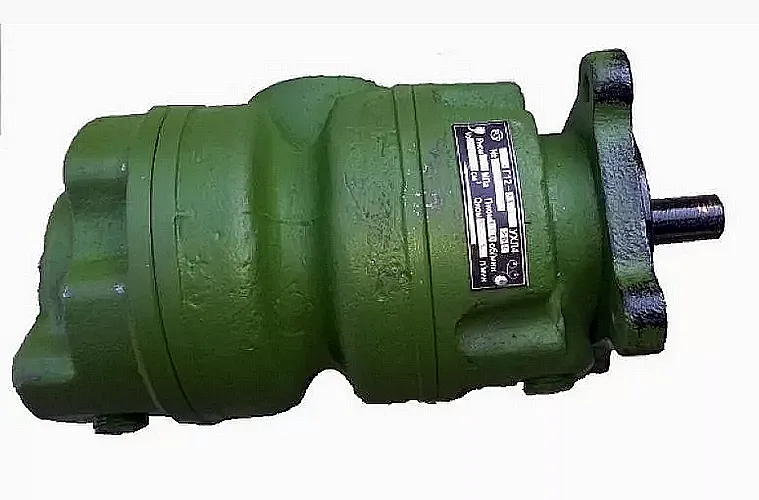

Насос пластинчатый 12Г12-33АМ. Общий вид для оценки габаритов и типа присоединения.
| Параметр | Значение | Примечание |
|---|
| Масса, кг | 17 | Базовая комплектация |
| Длина, мм | 320 | По корпусу |
| Ширина, мм | 280 | По корпусу |
| Высота, мм | 240 | По корпусу |
Приходит как-то насос пластинчатый 12Г12-33АМ на склад, а там ему: «Ты зачем два выхода? Один не устраивал?» А он отвечает: «Мне бы ваши проблемы! Я сразу два станка кормлю, а вы про один поток...»
Технические параметры и рабочие характеристики
Насос пластинчатый 12Г12-33АМ рассчитан на длительную эксплуатацию в условиях постоянной нагрузки. Его ключевые технические параметры определяют область применения и надежность работы в составе насосной группы или гидростанции.
| Характеристика | Описание | Значение для 12Г12-33АМ |
|---|
| Рабочее давление, номинальное/макс. | Постоянное давление на выходе из каждого потока. Кратковременные пики допустимы. | 6.3 МПа / 7.0 МПа |
| Производительность (подача) | Объемная подача рабочей жидкости по каждому из двух потоков. | 12.1 л/мин (поток 1) / 27.6 л/мин (поток 2) |
| Тип рабочей среды | Жидкости, совместимые с конструкционными материалами насоса. | Минеральные масла (вязкость 17–400 сСт) |
| Присоединительные размеры (фланец) | Размеры для монтажа и подключения трубопроводов. | Ø140 мм, 4 отверстия под болты М12 |
| Температурный диапазон рабочей среды | Оптимальная температура масла для сохранения рабочих свойств и ресурса. | от +10°C до +50°C |
| Номинальная потребляемая мощность | Мощность, требуемая для привода вала насоса. | 5.5 кВт |
| Общий вес агрегата | Масса в сборе, готовая к установке. | 17 кг |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого 12Г12-33АМ для модернизации или ремонта гидросистемы обеспечивает ряд технических и экономических выгод.
Повышенная надежность системы. Двухпоточная конструкция позволяет разделить гидравлические контуры, снижая взаимное влияние и увеличивая отказоустойчивость всего оборудования. Это критически важно для предотвращения простоев на производственных линиях.
Экономия пространства и монтажных затрат. Компактные габариты и модульное исполнение насоса пластинчатого 12Г12-33АМ позволяют интегрировать его в существующие схемы без масштабной переделки. Стандартные присоединительные размеры упрощают подключение.
Стабильность рабочих параметров. Агрегат поддерживает заданное давление в широком диапазоне расходов, что обеспечивает точность работы гидроприводов инструментов и механизмов. Высокий КПД (не менее 70%) минимизирует потери энергии.
Расширенный ресурс работы. Использование износостойких материалов и специального покрытия пар трения значительно увеличивает межсервисный интервал. Насос пластинчатый 12Г12-33АМ рассчитан на непрерывную эксплуатацию.
Универсальность применения. Совместимость с широким спектром минеральных масел и типовой промышленной гидроаппаратурой делает эту модель востребованной в различных отраслях, от станкостроения до ремонтных сервисов.
Принцип работы в гидравлическом контуре
Насос пластинчатый 12Г12-33АМ функционирует по классическому принципу пластинчато-роторного механизма. Приводной вал сообщает вращение ротору, в пазах которого свободно перемещаются пластины. Под действием центробежной силы пластины прижимаются к внутренней поверхности статора (корпуса), образуя замкнутые камеры переменного объема. Вращение приводит к увеличению объема камеры в зоне всасывания, за счет чего масло из бака поступает в насос. При дальнейшем движении объем камеры уменьшается, создавая давление и выталкивая масло в нагнетательную магистраль. В данной модели этот процесс реализован для двух независимых групп камер, что и обеспечивает два выходных потока.
Температурный режим, ресурс и условия для долгосрочной работы
Для обеспечения заявленного срока службы (свыше 8000 моточасов) насос пластинчатый 12Г12-33АМ должен эксплуатироваться в определенных условиях. Рабочая температура масла в системе должна поддерживаться в диапазоне от +10°C до +50°C. Температура окружающего воздуха может варьироваться от 0°C до +50°C. При эксплуатации в неотапливаемых помещениях или в зимний период необходима организация подогрева гидравлической жидкости до пуска системы.
На ресурс работы напрямую влияет качество масла и состояние системы фильтрации. Использование масел с рекомендуемой вязкостью (17–400 сСт) и регулярная замена фильтров тонкой и грубой очистки предотвращают абразивный износ пластин и внутренних поверхностей. Своевременное сервисное обслуживание, включая контроль состояния уплотнений и подшипников, является залогом безотказной работы. При соблюдении всех условий, насос пластинчатый 12Г12-33АМ демонстрирует стабильную работу в режимах как непрерывной, так и циклической нагрузки с частыми пусками и остановами.
Области применения и типовое оборудование
Насос пластинчатый 12Г12-33АМ находит применение в различных отраслях промышленности, где требуется надежный источник гидравлической энергии.
Металлообрабатывающая промышленность: токарные, фрезерные и шлифовальные станки с гидроприводами подач, зажимными патронами и системами ЧПУ. Агрегат обеспечивает плавность хода и позиционирования инструмента.
Прессовое и кузнечно-штамповочное оборудование: гидравлические прессы, гибочные машины, кривошипно-шатунные механизмы с гидроусилителями. Его способность держать стабильное давление критична для формирования усилия.
Оборудование для переработки полимеров: литьевые машины, экструдеры. Насос используется в контурах запирания форм и инжекции материала.
Строительная и горнодобывающая техника: гидросистемы экскаваторов, бульдозеров, погрузчиков, а также стационарное оборудование обогатительных фабрик.
Ремонтные и сервисные предприятия: мобильные гидростанции и насосные группы, используемые для испытаний, опрессовки или привода гидроинструмента. Универсальность подключения насоса пластинчатого 12Г12-33АМ делает его удобным для таких задач.
Расшифровка условного обозначения модели
Маркировка 12Г12-33АМ имеет четкую логику, позволяющую инженеру понять основные особенности агрегата.
12 – обозначение типоразмера или номинальной подачи насоса.
Г – буквенный индекс, указывающий на принадлежность к гидравлическому оборудованию.
12 – порядковый номер модификации или конструктивного исполнения в серии.
33 – условный серийный номер разработки или технологической версии.
АМ – индекс, обозначающий усиленную модификацию, как правило, с улучшенными характеристиками по герметичности, износостойкости или материалу ключевых компонентов.
Габаритные, установочные и присоединительные размеры
Для успешной интеграции насоса пластинчатого 12Г12-33АМ в существующую систему необходимо сверить монтажные размеры. Присоединительный фланец имеет диаметр 140 миллиметров с четырьмя равномерно расположенными отверстиями под крепежные болты М12. Эти параметры соответствуют ряду стандартных переходников и гидравлических соединений. Вал насоса имеет диаметр 28 миллиметров и выполнен со шлицевым соединением для передачи крутящего момента от электродвигателя или иного привода. При подборе важно учитывать не только совпадение посадочных мест, но и соосность валов, для чего рекомендуется использовать соединительную муфту. Все размеры выполнены в соответствии с требованиями ГОСТ 16770-86, что гарантирует совместимость с отечественным оборудованием.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности насоса пластинчатого 12Г12-33АМ в ходе сервисного обслуживания требуется замена изнашиваемых элементов. Ниже приведен список деталей, входящих в типовой ремкомплект, и условия их выхода из строя.
| Наименование детали | Назначение | Причина износа/замены |
|---|
| Комплект пластин (лопаток) | Основной рабочий элемент, создающий камеры нагнетания. | Естественный абразивный износ, задиры при работе с загрязненным маслом или недостаточной смазкой. |
| Уплотнительные манжеты и кольца (сальники) | Герметизация вала и разъемных соединений. | Потеря эластичности из-за температуры, старения резины или воздействия несовместимых жидкостей. Утечки масла. |
| Распределительный диск (торцевая пластина) | Разделяет зоны всасывания и нагнетания. | Износ рабочей поверхности, приводящий к падению давления и перетечкам между камерами. |
| Подшипники вала | Обеспечивают вращение ротора. | Выработка, появление люфта или шума при работе из-за усталости металла или попадания абразива. |
| Набор упругих элементов (пружин) | Прижимают пластины к корпусу на малых оборотах. | Потеря упругости, ведущая к ухудшению начального всасывания и падению производительности. |
Типичные ошибки при подборе агрегата
Некорректный выбор гидравлического насоса ведет к снижению эффективности, частым поломкам и незапланированным простоям. Избегайте следующих распространенных ошибок.
Ориентация только на присоединительные размеры. Совпадение фланца или вала не гарантирует работоспособность. Критически важны соответствие по номинальному давлению (6.3 МПа) и требуемой производительности (суммарной по двум потокам).
Игнорирование типа рабочей среды. Насос пластинчатый 12Г12-33АМ рассчитан на минеральные масла. Использование жидкостей на синтетической основе, эмульсий или других сред без проверки совместимости с материалами уплотнений приведет к их быстрому разрушению.
Пренебрежение температурным диапазоном. Установка агрегата в условиях, где температура масла может выходить за пределы +10°C...+50°C, резко сокращает его ресурс и может вызвать мгновенный отказ.
Несоответствие условий монтажа. Неправильная обвязка, отсутствие фильтрации на входе или недопустимые радиальные нагрузки на вал существенно снижают надежность даже такого долговечного агрегата, как насос пластинчатый 12Г12-33АМ.
Примеры конфигурации заказа для различных задач
Пример 1: Комплект для ремонтной гидростанции. Заказывается базовая модель насоса пластинчатого 12Г12-33АМ с правым направлением вращения вала (со стороны привода). Дополнительно комплектуется набором прокладок для фланцев и руководством по эксплуатации. Артикул запроса: НП-12Г12-33АМ-Базовый.
Пример 2: Замена на линии прессового оборудования. Требуется та же модель, но с левым направлением вращения для интеграции в существующую кинематическую схему. В заказ включается ремкомплект (пластины и уплотнения) для формирования сервисного запаса. Артикул запроса: НП-12Г12-33АМ-Лев+РК.
Пример 3: Поставка для модернизации нескольких станков. Заказ комплекта из 5 единиц насосов пластинчатых 12Г12-33АМ для одновременного обновления парка. Предусматривается поставка с унифицированными переходными плитами под конкретные модели станков и расширенной гарантией. Артикул запроса: НП-12Г12-33АМ-Опт-5шт.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать насос 12Г12-33АМ по давлению и расходу для замены вышедшего из строя?
Необходимо определить рабочие параметры вашей гидросистемы. Насос пластинчатый 12Г12-33АМ обеспечивает давление 6.3 МПа (63 бар) и имеет две отдельные подачи: 12.1 и 27.6 л/мин. Суммарная производительность составляет около 40 л/мин. Важно, чтобы новый агрегат имел аналогичные или несколько более высокие показатели. Наш специалист поможет с анализом и подтвердит совместимость.
Каковы сроки поставки и доставки по России? Есть ли насосы в наличии на складе?
Базовая модель насоса пластинчатого 12Г12-33АМ часто имеется в наличии на нашем центральном складе. Стандартные сроки отгрузки – в течение 1-3 рабочих дней. Доставка в крупные города (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает 2-5 дней. В отдаленные регионы России и страны СНГ поставка осуществляется транспортными компаниями, сроки рассчитываются индивидуально.
Можно ли эксплуатировать этот насос в неотапливаемом цехе зимой или в условиях сильной запыленности?
Эксплуатация в неотапливаемых помещениях возможна при условии предварительного подогрева гидравлического масла до температуры не ниже +10°C перед запуском. Что касается запыленности, насос пластинчатый 12Г12-33АМ имеет закрытую конструкцию, но для защиты от абразивных частиц, которые могут попасть в масло, обязательна установка воздушного фильтра на бак гидросистемы и поддержание чистоты вокруг установки.
Насос 12Г12-33АМ вышел из строя. Вы предлагаете замену аналогами? Как проверить совместимость?
Да, как официальный поставщик продукции бренда ГИДРАВЛИК, мы можем предложить прямую замену или совместимые аналоги других производителей. Для проверки совместимости потребуется: условное обозначение вашего старого насоса, данные о рабочем давлении (МПа), расходе (л/мин), типе и диаметре присоединения (фланец/резьба), направлении вращения вала. На основе этих данных наш инженер подберет оптимальный вариант.
Оборудование торговой марки ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл сопровождения: от технической консультации и подбора аналога под вашу конкретную систему до поставки, пусконаладки и сервисного обслуживания. Все агрегаты, включая насос пластинчатый 12Г12-33АМ, проходят обязательный выходной контроль на заводе-изготовителе. Доставка осуществляется во все регионы Российской Федерации и страны СНГ. Для получения актуального коммерческого предложения, уточнения сроков или заказа выезда специалиста оставьте заявку на сайте https://777-gidra.ru или свяжитесь с нашими техническими консультантами.
