Описание и назначение

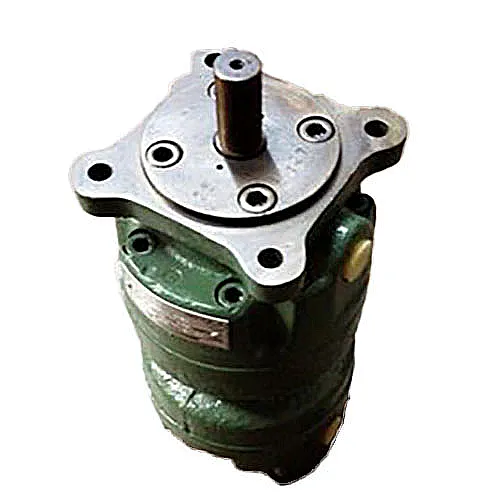

Насос пластинчатый 5Г12-33М — это нерегулируемый двухпоточный гидронасос пластинчатого типа, предназначенный для стабильной подачи рабочей жидкости в гидросистемы промышленного оборудования. Основная сфера применения модели — гидравлические контуры станков, прессового и технологического оборудования, где требуется раздельная подача масла под давлением. Насос пластинчатый 5Г12-33М гарантирует работу двух независимых контуров с разной производительностью, что критически важно для сложных промышленных циклов.
Вес, габаритные размеры и Код ТН ВЭД
Масса устройства составляет стандартные 17 кг. Конструкция соответствует типоразмеру 1+1 согласно ГОСТ 13824-83, что облегчает подбор аналогов и установку оборудования. Присоединительные размеры фланца и вала унифицированы для большинства приводов отечественного производства. Для таможенного декларирования используется Код ТН ВЭД 8413 60 990 0.
| Параметр | Значение |
|---|
| Масса, кг | 17 |
| Типоразмер по ГОСТ | 1+1 |
| Код ТН ВЭД | 8413 60 990 0 |
— Почему инженер положил насос пластинчатый 5Г12-33М в резюме в раздел «Хобби»? Потому что он способен создавать давление даже там, где его никто не ждет.
Технические характеристики
Ключевые параметры насоса пластинчатого 5Г12-33М обеспечивают его надежную работу в широком диапазоне условий эксплуатации гидросистем.
| Параметр | Значение |
|---|
| Номинальная производительность (2 потока), л/мин | 5,8 / 35,7 |
| Рабочее давление номинальное, МПа | 6,3 |
| Максимальное рабочее давление, МПа | 7,0 |
| Номинальная частота вращения вала, об/мин | 960 |
| Диапазон рабочих частот вращения, об/мин | 600–1500 |
| Потребляемая номинальная мощность, кВт | 5,5 |
| Обеспечиваемый КПД, не менее | 70% |
| Эксплуатационные параметры | Значение |
|---|
| Климатическое исполнение по ГОСТ | УХЛ4 |
| Стандартное направление вращения вала | правое (левое — под заказ) |
| Температура рабочей жидкости (масла), °С | от +10 до +50 |
| Допустимая температура окружающей среды, °С | от 0 до +50 |
| Диапазон вязкости рабочей среды, сСт | 17–400 |
| Уровень звукового давления, дБА | не более 88 |
| Гарантийный срок службы, месяцев | 12 |
Преимущества и особенности эксплуатации
Применение насоса пластинчатого 5Г12-33М в составе гидравлических систем дает инженерам и сервисным службам ряд конкретных эксплуатационных выгод:
• Совместимость с широким парком отечественного оборудования: унифицированные присоединительные размеры позволяют производить замену без переделки узлов и трубопроводов.
• Двухпоточная конструкция: возможность обслуживать два гидроконтура с различной производительностью одним агрегатом, что упрощает общую компоновку гидростанции.
• Высокая надежность и ресурс: при соблюдении требований к чистоте масла и регулярном обслуживании ресурс насоса пластинчатого 5Г12-33М превышает 10 000 моточасов.
• Минимизация простоев: модульная конструкция и доступность запчастей позволяют быстро проводить ремонт на месте.
• Стабильность давления в системе: конструкция пластин обеспечивает плавную подачу рабочей жидкости, снижая пульсации в контуре.
Принцип работы в гидросистеме
Рабочий цикл насоса пластинчатого 5Г12-33М основан на вращении ротора с радиально расположенными пластинами внутри статора. Центробежная сила прижимает пластины к внутренней поверхности статора. При вращении объем камер, образованных между пластинами, статором и ротором, периодически увеличивается и уменьшается. В зоне всасывания увеличение объема создает разрежение, за счет которого рабочая жидкость поступает в камеры. В зоне нагнетания объем камер сокращается, и масло вытесняется в напорную линию гидросистемы под давлением до 7 МПа. Благодаря двухпоточной схеме, процесс одновременно происходит для двух независимых контуров.
Температурный режим и факторы, влияющие на ресурс
Обеспечение долгого срока службы насоса пластинчатого 5Г12-33М напрямую зависит от соблюдения регламентированных условий. Оптимальной для рабочей жидкости считается температура от +10°С до +50°С. Устройство может работать при температуре окружающей среды от 0°С до +50°С. Ключевыми факторами, продлевающими ресурс, являются: использование масла с вязкостью от 17 до 400 сСт, качественная предварительная фильтрация рабочей среды, регулярная замена фильтров и уплотнений, а также соблюдение номинальных значений давления и частоты вращения вала. Наиболее интенсивному износу подвержены пластины и уплотнительные манжеты.
Область применения и типы оборудования
Насос пластинчатый 5Г12-33М нашел широкое применение в различных отраслях промышленности, где требуются надежные и производительные источники давления для гидропривода. Типичные примеры оборудования: металлообрабатывающие станки (токарные, фрезерные группы), прессовые линии для обработки металла и пластика, деревообрабатывающие комплексы, машины для литья под давлением, а также гидравлические системы некоторых моделей строительной и дорожной спецтехники. Данная модель является функциональной заменой устаревающих аналогов, таких как НПл 8-40/6,3.
Состав ремкомплекта
Для проведения технического обслуживания и ремонта рекомендуется использовать стандартный ремкомплект. Чаще всего в процессе эксплуатации требуют замены следующие компоненты:
| Наименование запчасти | Причина типового износа |
|---|
| Комплект рабочих пластин | Абразивный износ из-за загрязненного масла |
| Уплотнительные манжеты вала | Потеря эластичности, температурные деформации |
| Комплект уплотнений фланцев | Механический износ, пульсации давления |
| Подшипниковый узел | Естественный износ при высоких нагрузках |
Условное обозначение с расшифровкой
Маркировка 5Г12-33М подчиняется системе условных обозначений, принятой в ГОСТ 13824-83. Расшифровка индекса следующая: цифра 5 обозначает порядковый номер разработки в серии. Буква Г указывает на принадлежность к гидравлическим устройствам — насосам. Число 12 является условным обозначением размера и типоразмера. Комбинация 33 определяет конкретную модификацию исполнения. Буква М в конце маркировки означает «модернизированный», что говорит о доработанной и улучшенной конструкции модели.
Типичные ошибки при подборе
При выборе гидронасоса для замены или модернизации системы следует избегать следующих распространенных ошибок:
• Подбор исключительно по присоединительным размерам без учета требуемой производительности и давления.
• Игнорирование температурного диапазона работы, особенно при эксплуатации в неотапливаемых цехах или жарком климате.
• Использование рабочей жидкости, вязкость которой выходит за пределы рекомендованного диапазона (17–400 сСт).
• Пренебрежение необходимостью анализа совместимости по направлению вращения вала (правое/левое).
Примеры оформления заказа
Процедура заказа насоса пластинчатого 5Г12-33М отличается гибкостью. Можно оформить поставку в различных вариантах:
1. Базовая модель с правым вращением вала для замены изношенного узла на прессе.
2. Модификация с левым вращением вала для интеграции в специфическую схему гидропривода.
3. Комплектная поставка в составе новой гидростанции с фильтрацией и баком.
Для уточнения деталей и оформления заявки воспользуйтесь формой на сайте связи с нами.
На изображении показаны точные габаритные и присоединительные размеры насоса пластинчатого 5Г12-33М, необходимые для проверки совместимости с существующим монтажным основанием и приводом.
Шутка или анекдот
Инженер-гидравлик объясняет коллеге принцип работы нового станка: «Вот здесь стоит насос пластинчатый 5Г12-33М, он создает давление...» Коллега перебивает: «Давление? Я и так уже чувствую!»
Часто задаваемые вопросы
Вопрос: Как правильно выбрать модификацию насоса по давлению и производительности для замены старого агрегата?
Ответ: Ключевые параметры для подбора — это номинальное (6,3 МПа) и максимальное (7 МПа) давление, а также подача по двум потокам (5,8 и 35,7 л/мин). Сопоставьте эти значения с характеристиками вашей гидросистемы. Важно также учесть тип и чистоту рабочего масла, диапазон вязкости которого должен составлять 17-400 сСт.
Вопрос: Каковы сроки поставки насоса 5Г12-33М в регионы России и страны СНГ?
Ответ: При наличии на складе в Москве доставка в крупные города (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) осуществляется в течение 2–4 рабочих дней. В отдаленные регионы РФ и страны СНГ поставка занимает от 5 до 10 рабочих дней в зависимости от графика транспортных компаний.
Вопрос: Каковы допустимые условия эксплуатации насоса, особенно в неотапливаемых помещениях или при сезонных перепадах температур?
Ответ: Работа допускается при температуре окружающего воздуха от 0°C до +50°C. При этом температура самого минерального масла в системе должна быть в диапазоне от +10°C до +50°C. Запуск в холодном цехе возможен только после прогрева масла в баке до минимально допустимой температуры.
Вопрос: Насколько данная модель совместима с существующим оборудованием и можно ли подобрать к ней аналог?
Ответ: Насос пластинчатый 5Г12-33М разработан как прямая замена для ряда советских и российских моделей (например, НПл 8-40/6,3). Его присоединительные размеры и рабочие параметры унифицированы. Наши инженеры готовы провести бесплатную консультацию по совместимости и подобрать функциональный аналог под вашу систему, учитывая все технические нюансы.
Насос пластинчатый 5Г12-33М от бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА и является проверенным решением для поддержания работоспособности промышленных гидросистем. Мы обеспечиваем полное техническое сопровождение, помощь в подборе и оперативную доставку по всей территории Российской Федерации и странам СНГ. Для получения коммерческого предложения, консультации или оформления заявки обратитесь к нашим специалистам через раздел Контакты.
