Описание и назначение гидронасоса
Насос пластинчатый 25Г12-33АМ представляет собой двухпоточный нерегулируемый гидродинамический агрегат, предназначенный для подачи минерального масла в гидравлические системы промышленного оборудования. Основная функция данного устройства заключается в создании двух независимых потоков рабочей среды с заданными параметрами давления и производительности. Это делает данный насос пластинчатый 25Г12-33АМ незаменимым узлом в сложных системах, где требуется одновременное управление несколькими гидроцилиндрами или исполнительными механизмами. Агрегат является современным аналогом лопастного насоса НПл 32-32/6,3.

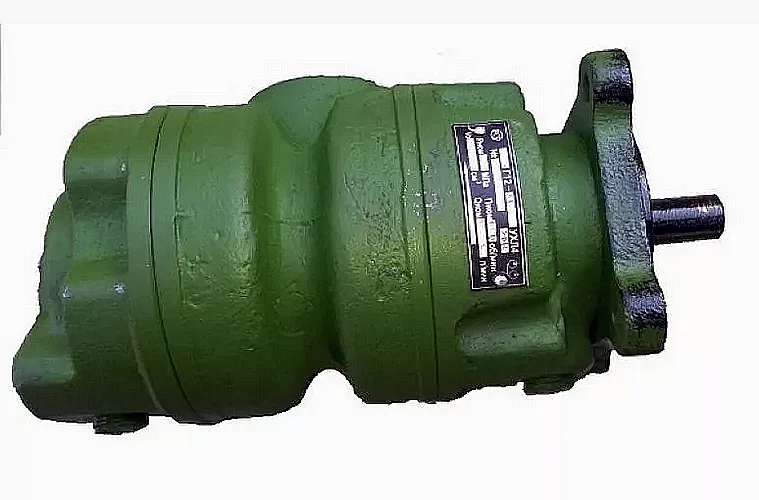

На фото: внешний вид насоса 25Г12-33АМ, видны всасывающий и нагнетательные порты.Общие физические параметры и код ТН ВЭД
Общая масса агрегата составляет 17 килограммов, что обеспечивает удобство монтажа и демонтажа. Габаритные размеры корпуса устройства — 280 мм в длину, 200 мм в ширину и 180 мм в высоту. Насос пластинчатый 25Г12-33АМ классифицируется как оборудование первого габарита (1+1), что говорит о его универсальности и компактности. Для таможенного оформления применяется Код ТН ВЭД: 8413600000.
Шутка для понимания принципа работы
Знаете, чем работа инженера-гидравлика похожа на Насос пластинчатый 25Г12-33АМ? И в том, и в другом случае нужно обеспечить равномерную подачу решений в два разных направления, без пульсаций и сбоев!
Детальные технические спецификации
| Параметр | Значение |
|---|
| Номинальная производительность (каждый поток), л/мин | 27,6 |
| Номинальное давление на выходе, МПа | 6,3 |
| Максимальное пиковое давление, МПа | 7,0 |
| Номинальная мощность потребления, кВт | 7,2 |
| Номинальная частота вращения вала, об/мин | 960 |
| Вес, кг | 17 |
Условия эксплуатации и параметры рабочей среды
| Условия эксплуатации | Значение |
|---|
| Тип рабочей среды | Минеральное гидравлическое масло |
| Диапазон вязкости масла, сСт | от 17 до 400 |
| По температуре масла | Минимальная, °С | +10 |
| Максимальная, °С | +50 |
| По температуре окруж. среды | Минимальная, °С | 0 |
| Максимальная, °С | +50 |
| Климатическое исполнение | УХЛ |
| Категория размещения | 4 |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого 25Г12-33АМ для модернизации или оснащения оборудования дает ряд существенных эксплуатационных выгод:
- Стабильность давления в двух независимых контурах: Обеспечивает синхронную и точную работу связанных механизмов, что критично для металлообработки и прессового оборудования.
- Снижение общих затрат на ремонт: Конструктивная надежность и простота обслуживания данного пластинчатого насоса увеличивают ресурс всей гидросистемы и сокращают простои.
- Упрощение монтажа и подключения: Этот насос пластинчатый 25Г12-33АМ соответствует стандартным присоединительным размерам, что позволяет легко интегрировать его в действующие линии без масштабной переделки.
- Высокая ремонтопригодность: Доступность запасных частей и стандартная конструкция пластинчатой группы сокращают стоимость и время ТО.
- Эффективная работа в стандартных гидросистемах: Совместим с типовыми баками, фильтрами и клапанами, благодаря чему агрегат легко встраивается в новые проекты.
Таким образом, насос пластинчатый 25Г12-33АМ является оптимальным решением для тех, кто ценит надежность и стабильность работы гидропривода.
Принцип действия в составе гидросистемы
Принцип функционирования основан на работе эксцентрично расположенного ротора со свободно ходящими в его пазах пластинами. Вращение приводит к их выдвижению под действием центробежной силы, прижимая к поверхности статора и образуя рабочие камеры. В зоне всасывания объем камер увеличивается, и в них поступает масло из гидробага или магистрали через входной патрубок. В зоне нагнетания объем камер уменьшается, и масло под давлением вытесняется в два независимых выходных канала, обеспечивая работу двух гидравлических контуров. Ключевая особенность именно насоса пластинчатого 25Г12-33АМ — это его двухпоточность, достигаемая за счет специальной конструкции распределительного узла. Вал насоса допускает как правое, так и левое вращение.
Ресурс работы и температурные ограничения
Срок службы агрегата напрямую зависит от соблюдения допустимых условий работы. Заявленный ресурс до капитального ремонта составляет до 8 000 часов при соблюдении следующих факторов:
Температурный режим. Работа насоса пластинчатого 25Г12-33АМ эффективна при температуре рабочего масла от +10°C до +50°C. Эксплуатация вне этого диапазона приводит к изменению вязкости: при переохлаждении — к кавитации и росту нагрузки, при перегреве — к снижению смазочных свойств и ускоренному износу. Фильтрация масла. Использование фильтров тонкой очистки (согласно рекомендациям по гидравлическим системам) многократно продлевает срок службы пластин и подшипниковых узлов. Качество рабочей среды и соблюдение давления. Применение рекомендованных марок масел и недопущение превышения максимального давления в 7 МПа — ключевые факторы для долговечной работы. Насос пластинчатый 25Г12-33АМ рассчитан на длительную работу в режимах с частыми пусками и остановами.
Область применения и типовое оборудование
Агрегат находит широкое применение в различных отраслях промышленности благодаря своей надежности и возможности питания двух контуров. Типичные сферы его использования:
- Металлообрабатывающие комплексы: Станки с ЧПУ (для гидропитания шпинделя и подач), координатно-расточные, фрезерные и шлифовальные станки.
- Прессовое оборудование: Гидравлические прессы для штамповки, ковки и запрессовки.
- Специальная и дорожная техника: Отдельные системы управления в экскаваторах, подъемниках, коммунальных машинах.
- Оборудование для литья под давлением: Небольшие термопластавтоматы.
- Промышленные роботы и автоматизированные линии: Системы смазки и привода захватов конвейеров.
Насос пластинчатый 25Г12-33АМ особенно ценен в задачах, где требуется стабильный, почти бесшумный и непульсирующий поток рабочей жидкости в двух независимых направлениях.
Состав ремкомплекта и часто заменяемые детали
Для проведения планового обслуживания или ремонта рекомендуется использовать оригинальные ремкомплекты от производителя ГИДРАВЛИК. В типовой состав ремкомплекта для насоса пластинчатого 25Г12-33АМ входят расходные материалы, подверженные естественному износу:
| Наименование детали | Материал изготовления | Причина износа |
|---|
| Комплект пластин (лопаток) | Закаленная сталь | Абразивный износ от примесей в масле, усталостные нагрузки. |
| Уплотнения вала (сальники или манжеты) | Маслобензостойкая резина, фторкаучук (ФКМ) | Термостарение, потеря эластичности, механическое повреждение при монтаже. |
| О-кольца статора и крышек | Нитриловая резина | Компрессионная усадка, воздействие высокого давления и температуры. |
| Подпятник или упорный подшипник | Металлокерамика/сталь | Осевые нагрузки, недостаточная смазка. |
| Распределительный диск (при его наличии) | Антифрикционный сплав | Износ от трения пластин, кавитационная эрозия. |
Наиболее часто выходящими из строя элементами являются пластины и уплотнения вала. Их состояние напрямую зависит от чистоты масла в системе и соблюдения температурного режима.
Типичные ошибки при подборе гидронасоса
Чтобы избежать проблем при интеграции, важно учитывать не только формальное соответствие параметров. Вот список распространенных ошибок, которых стоит избегать при выборе насоса типа 25Г12-33АМ:
- Игнорирование двухпоточности. Подбор агрегата только по габариту и давлению, без учета необходимости именно двух независимых выходов для конкретной схемы.
- Пренебрежение допустимой вязкостью масла. Попытка использовать рабочую жидкость, параметры которой выходят за рамки 17–400 сСт, может привести к выходу из строя пластинчатого насоса.
- Ориентация только на присоединительные размеры без учета давления. Монтажная адекватность не гарантирует корректной работы, если параметры давления в системе превышают максимум для данной модели.
- Неучет частоты вращения вала. Соединение насоса пластинчатого 25Г12-33АМ с приводом (электродвигателем), частота вращения которого выходит за допустимый диапазон 600–1500 об/мин, недопустимо.
Расшифровка условного обозначения
Расшифровка индекса агрегата позволяет техническому специалисту понять его ключевые характеристики:
- 25 — Номинальный диаметр условного прохода присоединительных узлов.
- Г — Принадлежность к гидравлическому оборудованию.
- 12 — Тип конструкции (пластинчатый, лопастной).
- 33 — Порядковый номер конструкторской разработки или модификации.
- АМ — Код исполнения и дополнительные модификации агрегата.
Таким образом, обозначение точно указывает на тип изделия, что упрощает поиск аналогов, таких как НПл 32-32/6,3, и заказ запчастей у поставщика ГИДРАВЛИКА.
Габариты для проверки совместимости при монтаже
Ключевые размеры насоса пластинчатого 25Г12-33АМ должны быть сверены с размерами посадочного места на оборудовании или станине. Основные габаритные размеры (280×200×180 мм) и межосевые расстояния крепежных отверстий указаны на техническом чертеже. Для корректного монтажа также необходимо убедиться в соответствии диаметров и типа резьбы всасывающего и нагнетательных портов. Эти данные необходимы для безошибочной установки и подключения трубопроводов.
Изображение с чертежом показывает все необходимые размеры для проверки совместимости с оборудованием.Примеры оформления типового заказа
Для ускорения процесса закупки вы можете использовать следующие типовые формулировки заявок:
- Базовый вариант: Насос пластинчатый 25Г12-33АМ, исполнение с правым вращением вала — 1 шт.
- Комплект для замены с дополнительным оборудованием: Насос пластинчатый 25Г12-33АМ с левым вращением вала в комплекте с переходной муфтой и крепежным фланцем — 2 шт.
- Решение «под ключ» для модернизации: Комплект ГИДРАВЛИК: Насос пластинчатый 25Г12-33АМ, навитой гидробак емкостью 40 литров, фильтр всасывающий тонкой очистки — 1 комплект.
Вы можете оформить заказ на сайте-каталоге поставщика через удобную форму заявки.
