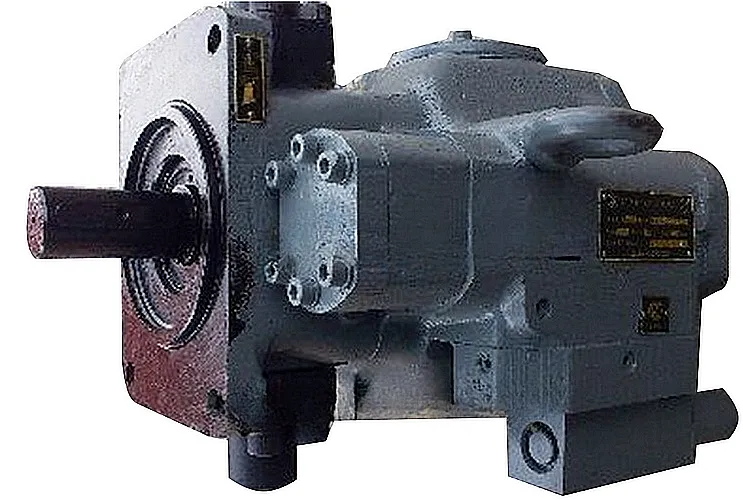

Аксиально-поршневой регулируемый насос РНАМ 32/320 производства бренда ГИДРАВЛИК является высокотехнологичным гидроагрегатом для ответственных промышленных применений. Модель спроектирована для поддержания стабильного давления до 32 МПа (320 бар) в системах с переменной нагрузкой, обеспечивая стационарную работу гидростанций, прессового и горнодобывающего оборудования.
Описание и назначение насоса РНАМ 32/320
Модель РНАМ 32/320 представляет собой агрегат с механическим регулятором мощности. Его основная задача — автоматическое поддержание постоянной мощности на приводном валу при изменениях давления в системе за счет изменения рабочего объема. Это делает насос РНАМ 32/320 оптимальным решением для оборудования с циклическим характером нагрузки.
Основные параметры: масса агрегата 38 кг, габаритные размеры составляют 320×280×250 мм. Код ТН ВЭД для данной позиции — 8413500000. Указанные параметры обеспечивают удобство монтажа и замены в стандартные гидростанции.
Пример установки насоса РНАМ 32/320 в составе гидравлической станции.
| Параметр |
Значение |
| Масса, кг |
38 |
| Габариты, мм (Д×Ш×В) |
320 × 280 × 250 |
| Код ТН ВЭД |
8413500000 |
В области гидравлики часто встречаются забавные ситуации.
Начальник цеха спрашивает инженера по гидравлике:
— Почему этот насос РНАМ 32/320 гудит, как недовольный?
— Он просто отрабатывает своё высокое давление! — отвечает специалист.

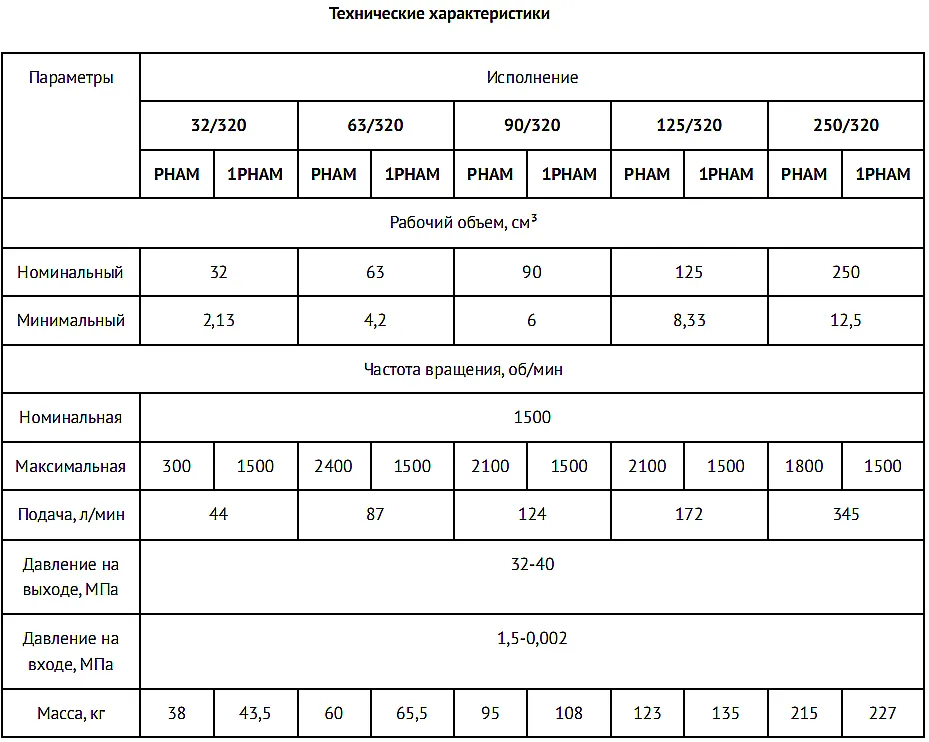

Технические характеристики и эксплуатационные данные
Детальное изучение технических характеристик насоса РНАМ 32/320 позволяет корректно интегрировать его в гидросистему.
| Параметр |
Значение |
| Рабочий объем, см³/об |
32 |
| Номинальное (максимальное) давление, МПа |
32 |
| Частота вращения вала, об/мин |
1500 |
| Номинальный КПД, % |
92 |
| Диапазон рабочих температур рабочей среды |
-25°C до +70°C |
| Тип рабочей среды |
Минеральные масла группы Г по ГОСТ 17479.3 |
| Присоединительные размеры (фланец, вал) |
По ГОСТ 12446-80, SAE 2, вал Ø32 мм |
Расшифровка условного обозначения модели
Каждый символ в индексе «РНАМ 32/320» несет информацию о типе и параметрах гидроагрегата:
Р — регулируемый по рабочему объему.
Н — насос.
А — аксиально-поршневой принцип действия.
М — с механической системой регулирования (регулятор мощности).
32 — величина рабочего объема в кубических сантиметрах.
320 — номинальное давление, выраженное в технических атмосферах (соответствует 32 МПа).
Конструкция и принцип функционирования
Эффективность насоса РНАМ 32/320 базируется на аксиально-поршневой схеме с наклонным диском. При вращении приводного вала вращается и блок цилиндров. Поршни, соединенные с блоком, совершают возвратно-поступательное движение, скользя по поверхности наклонного диска. При выходе из цилиндра поршень осуществляет всасывание рабочей жидкости, а при движении обратно — её нагнетание в напорную магистраль.
Ключевой элемент — механический регулятор, который, отслеживая давление в системе, изменяет угол наклона диска. Это автоматически корректирует рабочий объем насоса, поддерживая постоянную потребляемую мощность на валу двигателя. Такая конструкция обеспечивает защиту привода от перегрузок и экономию энергии.
Преимущества и особенности эксплуатации
Применение насоса РНАМ 32/320 в вашей гидросистеме дает ряд эксплуатационных преимуществ:
Стабильность работы под переменной нагрузкой. Регулятор мощности автоматически адаптирует производительность, обеспечивая плавную работу оборудования без скачков давления.
Защита электродвигателя. Поддержание постоянной мощности предотвращает перегрузку и перегрев приводного электродвигателя, увеличивая его ресурс.
Универсальность подключения. Стандартные присоединительные размеры (фланец SAE 2, вал 32 мм) и исполнение по ГОСТ упрощают монтаж и замену агрегата в большинстве типовых гидростанций.
Высокий рабочий ресурс. Конструкция из качественных материалов и точная обработка пар трения обеспечивают длительный срок службы при соблюдении условий по маслу.
Температурные режимы и ресурс агрегата
Эксплуатация насоса РНАМ 32/320 разрешена при температуре гидравлического масла в диапазоне от -25°C до +70°C. Он рассчитан на продолжительную работу в составе гидростанций. Гарантированный производителем ресурс до первого капитального ремонта составляет не менее 8000 моточаров при соблюдении двух критических условий.
Первое — это применение моторных или индустриальных масел с вязкостью 25-40 мм²/с и классом чистоты не хуже NAS 9 или ISO 18/15/12. Второе условие — обязательная установка фильтров тонкой очистки в системе. Регулярная замена масла и фильтроэлементов увеличивает межремонтный интервал. Для компенсации тепловых расширений и вибраций в трубопроводах рекомендуется использовать гибкие рукава высокого давления.
Сфера применения и типы оборудования
Данный насос РНАМ 32/320 активно используется в качестве основного или подпиточного насоса в гидравлических системах различного промышленного оборудования, где требуется работа с высоким давлением и регулируемая производительность.
- Обрабатывающие станки: координатно-пробивные прессы, гидравлические гильотинные ножницы, прессы для холодной штамповки.
- Горнодобывающая и спецтехника: гидроприводы карьерных экскаваторов, буровых установок, мобильных дробильных комплексов.
- Металлургическое оборудование: прокатные станы, машины для непрерывного литья заготовок, прессы для пакетирования лома.
- Деревообрабатывающая отрасль: гидравлические системы сучкорезов и харвестеров.
- Прессовое оборудование: литьевые машины, вулканизационные прессы.
Состав ремонтного комплекта и типовые отказы
Наиболее подверженными износу в процессе эксплуатации насоса являются уплотнительные элементы и детали пар трения. В стандартный ремкомплект для насоса РНАМ 32/320 входят:
| Наименование запчасти |
Типовое состояние при выходе из строя |
| Уплотнительные манжеты поршней |
Износ, потеря эластичности, разрыв. Приводит к падению давления и увеличению внутренних утечек. |
| Распределительный золотник |
Зазор на рабочей кромке, вызванный абразивным износом. Проявляется в снижении производительности и шуме. |
| Уплотнения вала |
Протечка масла по приводному валу. Частая причина — высокое рабочее давление или загрязнения. |
| Пружины регулятора мощности |
«Усталость» металла, изменение жесткости. Нарушает стабильность регулирования рабочего объема. |
| Опорная пята блока цилиндров |
Износ рабочей поверхности, задиры. Возникает при недостаточной смазке или низком качестве масла. |
Типовые ошибки при подборе и замене насоса
Во избежание некорректной работы или преждевременного выхода из строя, при подборе насоса РНАМ 32/320 или его аналога рекомендуется избегать следующих ошибок:
- Подбор только по присоединительным размерам без учета требуемого давления 32 МПа и расхода, соответствующего рабочему объему 32 см³/об.
- Игнорирование температурного диапазона применяемого масла, особенно при работе в неотапливаемых цехах или на открытых площадках в зимний период.
- Использование рабочих сред, не соответствующих рекомендациям производителя (например, жидкостей на водной основе или масел с неподходящей вязкостью).
- Несоблюдение требований к фильтрации. Установка нештатных или некачественных фильтров тонкой очистки резко снижает ресурс насоса.
Габаритные и присоединительные размеры для монтажа
Для успешной замены или установки насоса РНАМ 32/320 необходимо сверить посадочные размеры с параметрами существующей установки. Основные монтажные размеры соответствуют ГОСТ 12446-80, что обеспечивает широкую совместимость. Диаметр приводного вала составляет 32 мм. Детальную информацию для проверки на месте предоставляют чертежи.
Габаритный чертеж насоса РНАМ 32/320 с указанием всех основных размеров для монтажа
Схема присоединительных отверстий и расположения фланца насоса РНАМ 32/320
Варианты оформления заказа
Мы предлагаем несколько стандартных вариантов заказа насоса РНАМ 32/320, которые покрывают большинство потребностей промышленных предприятий:
1. Базовая поставка для плановой замены.
Артикул: РНАМ-32/320-СБ.
Включает сам насос, упакованный в индустриальную тару, с паспортом и руководством по монтажу. Срок отгрузки со склада — 24 часа.
2. Комплект для ремонта гидростанции.
Артикул: КОМП-РНАМ32.
Включает насос РНАМ 32/320, комплект уплотнений для фланцев, гидравлический фильтр тонкой очистки ГИДРАВЛИК. Оптимален для комплексного обслуживания системы.
3. Поставка с измененным типом присоединения.
Артикул: РНАМ-32/320-ФС.
Модификация с иным исполнением фланца (по запросу). Необходимо предоставить чертеж или фото существующего узла подключения для проверки совместимости.
Для оформления заказа на насос РНАМ 32/320 или получения профессиональной технической консультации обратитесь к нашим специалистам через сайт 777-gidra.ru или отправьте заявку по почте.
Поставка по России и СНГ
Компания «ГИДРАВЛИКА», будучи официальным поставщиком промышленного гидравлического оборудования бренда ГИДРАВЛИК, обеспечивает оперативные поставки оригинального насоса РНАМ 32/320 во все регионы. Организована доставка транспортными компаниями в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города РФ, а также в страны СНГ — Казахстан, Беларусь, Армению, Киргизию. Наличие на складах и система логистики позволяют сократить время от заявки до получения оборудования вашим предприятием. Мы готовы помочь с подбором аналога под вашу существующую гидросистему.
Чтобы получить актуальный расчет стоимости и сроков поставки насоса РНАМ 32/320, свяжитесь с нами через раздел Контакты или воспользуйтесь формой обратной связи для оперативной консультации.
