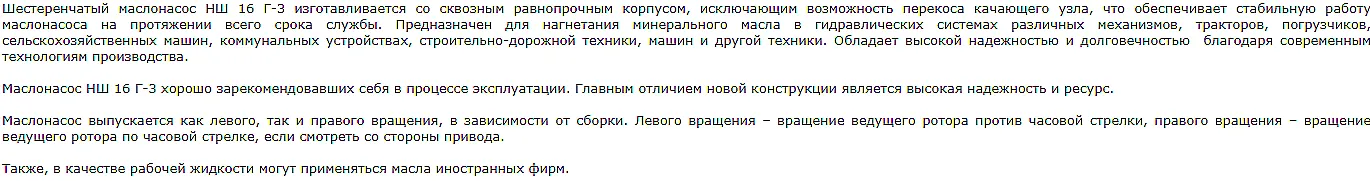

Насос шестеренный серии НШ16…90Г-3 — это ключевой элемент для создания или модернизации гидравлических приводов стационарного и мобильного оборудования. Изделие предназначено для обеспечения рабочего давления и перекачки минеральных или синтетических масел в системах с высокими требованиями к надежности и ресурсу.
Вес, габаритные размеры и код ТН ВЭД
Конструкция НШ16…90Г-3 рассчитана на компактную интеграцию в существующие гидросистемы. Модели в линейке имеют схожие присоединительные размеры, но масса варьируется в зависимости от рабочего объема. Код ТН ВЭД для таможенного оформления: 8413.50.900.
| Рабочий объем, см³/об | Диапазон массы, кг | Приблизительные габариты (Д×Ш×В), мм |
|---|
| 16…90 | 18 – 24 | 295×195×145 |
Внешний вид и присоединительная часть шестеренного гидрнасоса НШ16…90Г-3, бренд ГИДРАВЛИК.
Шестеренный насос НШ16…90Г-3 устал работать в одиночку и заявил распределителю: «Мне нужен шестеренный напарник». Распределитель ответил: «Отлично, тогда наша связь будет неразрывной, как зацепление шестерён». Так и заработала новая гидросистема.
Технические параметры и комплектация
Технические характеристики насоса НШ16…90Г-3 обеспечивают его универсальность и стабильность работы в различных условиях. Конкретное значение рабочего объема выбирается из диапазона при оформлении заказа.

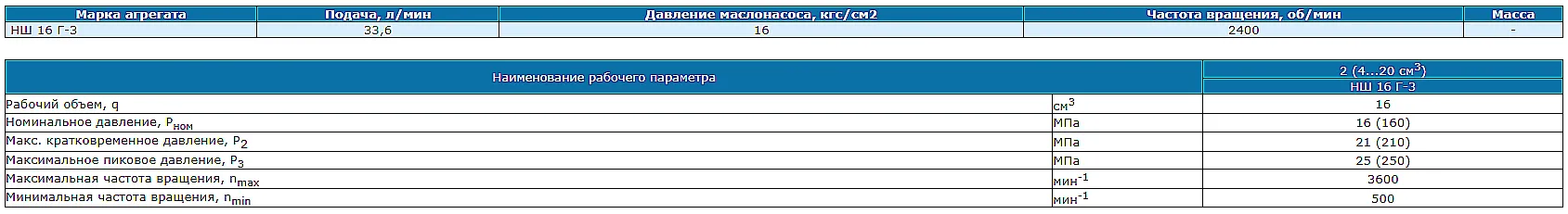

| Параметр | Значение/Описание |
|---|
| Рабочий объем (номинальный) | 16…90 см³/об |
| Номинальное рабочее давление | 16 МПа (160 бар) |
| Максимально допустимое давление | 20 МПа (200 бар) – кратковременно |
| Максимальная частота вращения вала | 2500 об/мин |
| Диапазон температур рабочей среды | от -40°C до +80°C |
| Тип рабочей среды | Минеральные масла, синтетические жидкости (HFD, HFA и др.) |
| Присоединительные размеры вала и фланца | Стандартизированы под типовые гидроагрегаты |
| Средний расчетный ресурс работы | Не менее 10 000 моточасов или 5 лет |
Преимущества и особенности эксплуатации
- Высокая ремонтопригодность. Конструкция НШ16…90Г-3 позволяет выполнять восстановительный ремонт с заменой изношенных пар трения, что снижает эксплуатационные затраты.
- Расширенный температурный диапазон. Возможность запуска и работы при -40°C делает модель применимой для северных регионов и техники, работающей на открытом воздухе круглый год.
- Минимальная пульсация потока. Шестеренная пара с внутренним зацеплением обеспечивает плавную подачу масла, снижая вибрацию и шум в системе, продлевая ресурс других компонентов.
- Универсальность подключения. Стандартные фланцевые и шлицевые присоединения позволяют интегрировать насос НШ16…90Г-3 в большинство отечественных и импортных гидростанций без сложной адаптации.
- Надежные уплотнения. Использование манжет из фторкаучука гарантирует герметичность при работе как с обычными, так и с агрессивными типами гидравлических жидкостей.
Конструктивная схема и принципиальное устройство шестеренного насоса НШ16…90Г-3.
Принцип функционирования в гидросистеме
Принцип работы НШ16…90Г-3 основан на объемном вытеснении жидкости. Вращение ведущей шестерни, передаваемое от вала привода (например, электродвигателя или ДВС), приводит во вращение ведомую шестерню. Зацепление зубьев создает герметичные полости в зоне всасывания, куда под действием разрежения поступает рабочая жидкость из гидробака. Далее жидкость переносится вдоль стенок корпуса в зону нагнетания, где выталкивается в напорную магистраль, создавая требуемое давление для работы цилиндров или гидромоторов.
Ресурс и температурные режимы
Заявленный ресурс насоса НШ16…90Г-3 в 5 лет или 10 000 часов достигается при соблюдении регламентированных условий. Диапазон рабочих температур от -40°C до +80°C позволяет ему работать в режиме непрерывной эксплуатации в составе стационарных линий или в циклическом режиме на мобильной технике. Важнейшими факторами, напрямую влияющими на срок службы, являются: качество и чистота гидравлического масла (обязательна установка фильтров тонкой очистки), соблюдение предельных значений давления и частоты вращения, а также своевременность технического обслуживания.
Сферы применения и типы оборудования
Гидронасос НШ16…90Г-3 нашел широкое применение в различных отраслях благодаря своему надежному исполнению. Наиболее часто его используют в:
- Сельскохозяйственной технике: гидросистемы комбайнов, тракторов, кормораздатчиков и пресс-подборщиков.
- Дорожно-строительном и коммунальном оборудовании: экскаваторы, бульдозеры, фронтальные погрузчики, асфальтоукладчики, мусоровозы.
- Промышленных установках: прессовое оборудование, станки с ЧПУ, деревообрабатывающие линии, подъемно-транспортные механизмы (краны, подъемники).
- Специализированных гидростанциях: мобильные и стационарные насосные группы для испытаний, подачи жидкости, управления технологическими процессами.
Комплект для ремонта и часто заменяемые детали
Для обеспечения ремонтопригодности к насосу НШ16…90Г-3 предлагаются ремкомплекты. Чаще всего в процессе износа требуют замены следующие компоненты:
| Наименование запчасти | Типовые причины износа/замены |
|---|
| Комплект уплотнительных манжет (сальники) | Естественное старение резины, работа с агрессивными жидкостями, перегрев. |
| Подшипники скольжения (втулки) | Абразивный износ из-за загрязненного масла, недостаточная смазка. |
| Ведущая и ведомая шестерни | Продолжительная работа на предельном давлении, кавитация, усталость металла. |
| Набор уплотнений фланца и крышки | Механические повреждения при монтаже/демонтаже, температурные деформации. |
Типичные ошибки при подборе модели
- Учет только типа резьбы присоединения без проверки соответствия по рабочему давлению и потребляемому расходу системы.
- Игнорирование предела по частоте вращения, что приводит к кавитации и ускоренному износу.
- Несоответствие класса вязкости и типа заливаемого масла рекомендациям производителя насоса НШ16…90Г-3.
- Подбор по габаритам без учета необходимости установки дополнительных элементов (демпферов, обратных клапанов) в контуре.
Примеры составления заказа
Для корректного заказа необходимо указать базовые параметры:
- Базовая модификация: НШ32Г-3 – насос с рабочим объемом 32 см³/об, стандартное исполнение для минеральных масел.
- Под давление: НШ16Г-3 – модель с меньшей производительностью для систем с высоким давлением и низким расходом.
- С другим присоединением: Уточнение модификации с конкретным типом шлицев вала (например, с эвольвентным шлицем под определенную модель трактора).
Наши специалисты помогут расшифровать требования вашей системы и подобрать точный аналог НШ16…90Г-3.

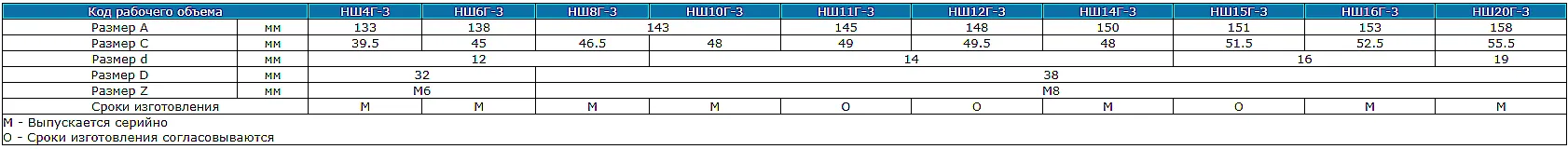

Чертеж с габаритными и присоединительными размерами насоса НШ16…90Г-3 для проверки совместимости.
Условное обозначение (расшифровка индекса)
Индекс модели НШ16…90Г-3 структурирован следующим образом:
- НШ – Насос Шестеренный.
- 16…90 – Диапазон доступных номинальных рабочих объемов в см³ за один оборот вала.
- Г – Исполнение, предназначенное для работы на Гидравлических маслах.
- 3 – Порядковый номер конструктивного ряда или серии, определяющий габариты, присоединительные размеры и ряд внутренних конструктивных особенностей.
Мы поставляем оригинальные насосы НШ16…90Г-3 бренда ГИДРАВЛИК по всей России и в страны СНГ. Компания ГИДРАВЛИКА обеспечивает полный цикл сопровождения: от технической консультации по подбору, учитывающей давление, расход и тип вашей системы, до оперативной доставки и гарантийного обслуживания. Доставка осуществляется в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Для оформления заказа или получения консультации воспользуйтесь формой на сайте или свяжитесь с нашими инженерами через раздел Контакты.
