Описание и назначение гидравлического насоса
Насос НШ 28Г3 3 — это агрегат шестеренного типа, предназначенный для обеспечения рабочего давления и циркуляции гидравлического масла в стационарных и мобильных системах. Его основная функция — преобразование механической энергии вращения вала в энергию потока масла для привода гидроцилиндров и гидромоторов. Модель характеризуется высокой производительностью, стабильностью параметров и надежностью конструкции. Шестеренный насос данной серии нашел применение в приводах станков, прессового оборудования, сельскохозяйственных и дорожных машинах.

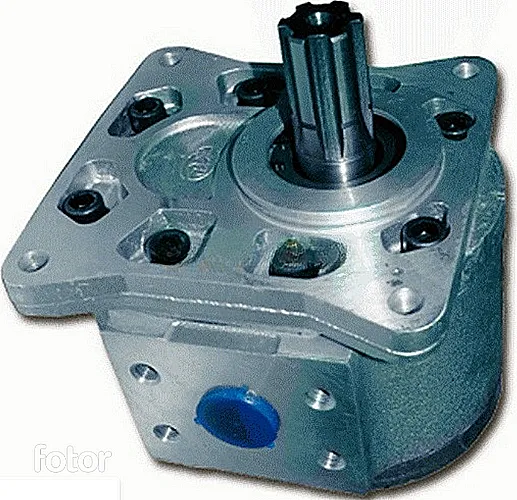

Насос НШ 28Г3 3 с маркировкой завода-изготовителя ГИДРАВЛИК, вид с присоединительным фланцем.
Ключевые габаритные параметры и код товарной номенклатуры
Ориентировочная масса агрегата составляет 12.5 килограмма. Типовые габариты корпуса насоса НШ 28Г3 3 — 240 миллиметров в длину, 180 в ширину и 150 в высоту. В таблице представлены общие размерные и весовые данные. Классификационный Код ТН ВЭД для данной продукции — 8413.50.000 (насосы объемного вытеснения, прочие).
| Параметр габаритов | Значение |
|---|
| Масса, кг | 12.5 |
| Длина (L), мм | 240 |
| Ширина (B), мм | 180 |
| Высота (H), мм | 150 |
| Код ТН ВЭД | 8413.50.000 |
Принципиальная схема внутреннего устройства шестеренного гидронасоса НШ 28Г3 3.
Почему насос НШ 28Г3 3 на гидростанции — самый главный? Потому что без его точной подачи давления все остальные агрегаты остаются без работы!

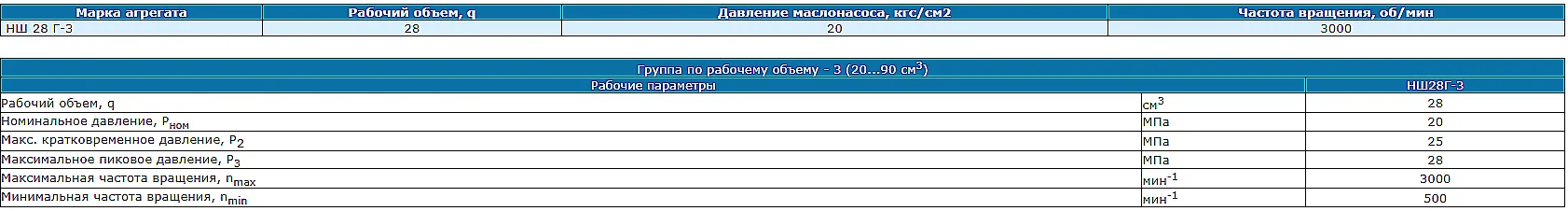

Технические характеристики и рабочие параметры
Для корректного расчета параметров гидросистемы при подборе насоса НШ 28Г3 3 необходимо учитывать его точные технические характеристики, представленные в таблице. Конструкция обеспечивает стабильное давление в широком диапазоне частот вращения.
| Технический параметр | Номинальное значение |
|---|
| Рабочая подача (объемный расход) | 28 см³/об (кубических сантиметров на оборот) |
| Максимальное рабочее давление | 20 МПа (200 бар) |
| Допустимая частота вращения вала | До 2500 об/мин |
| Диапазон рабочих температур рабочей среды | От -40°C до +80°C |
| Тип рабочей среды | Гидравлические масла по ГОСТ, класс вязкости ISO VG 32–68 |
| Тип присоединения (фланец) | 4 отверстия под крепеж М10 |
Преимущества и особенности эксплуатации
Шестеренный насос НШ 28Г3 3 предлагает ряд эксплуатационных преимуществ для производственных и сервисных компаний:
1. Повышенный ресурс работы. Конструкция с упрочненными шестернями и корпусом, а также оптимальная геометрия зацепления минимизируют внутренние утечки и износ, увеличивая межсервисные интервалы.
2. Стабильность давления и производительности. Насос НШ 28Г3 3 обеспечивает практически постоянный объемный расход, что критически важно для точного позиционирования в станках и прессах, снижая простои из-за нестабильной работы гидропривода.
3. Универсальность и удобство монтажа. Стандартизированные присоединительные размеры по ГОСТ 12448-80 и фланцевое крепление позволяют быстро и надежно интегрировать агрегат в существующую насосную группу или гидростанцию.
4. Совместимость с типовыми рабочими средами. Уплотнения и материалы корпуса насоса НШ 28Г3 3 совместимы с широким спектром гидравлических масел, включая минеральные и полусинтетические, что упрощает подбор и обслуживание.
5. Эффективность работы при низких температурах. Способность запуска и работы при температуре до -40°C делает модель пригодной для эксплуатации на открытых площадках и в неотапливаемых помещениях в условиях российского климата.

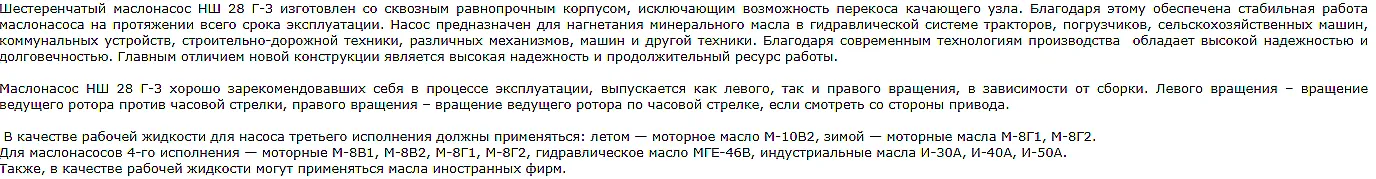

Принцип работы насоса в составе гидравлической системы
Принцип действия шестеренного насоса НШ 28Г3 3 основан на объемном вытеснении. Ведущая и ведомая шестерни, находящиеся в зацеплении, вращаются в плотно пригнанном корпусе. В зоне всасывания (на входе) зубья, выходя из зацепления, создают разрежение, под действием которого рабочая жидкость заполняет освобождающиеся впадины и переносится по периметру корпуса. В зоне нагнетания (на выходе) зубья входят в зацепление, вытесняя масло в напорную магистраль. Так создается непрерывный поток под заданным давлением. Конструктивная простота этого принципа является ключом к высокой надежности насоса НШ 28Г3 3 в условиях знакопеременных нагрузок.
Температурный режим работы и прогнозируемый срок службы
Гидравлический насос НШ 28Г3 3 рассчитан на продолжительную работу в широком температурном диапазоне от -40°C до +80°C. Он подходит как для непрерывного, так и для циклического режима работы с частыми пусками и остановами. Заявленный производителем ресурс до первого капремонта составляет не менее 10 000 моточасов. Фактический срок службы напрямую зависит от соблюдения условий эксплуатации: качества и чистоты гидравлического масла (рекомендованный класс чистоты — NAS 9 и выше), наличия и исправности фильтрации масла в системе, а также от точности соблюдения номинального рабочего давления в 20 МПа. Регулярное сервисное обслуживание, включая контроль состояния уплотнений, значительно увеличивает межремонтный период.
Область применения и типы оборудования
Шестеренный насос данной серии широко используется в качестве источника давления в гидросистемах различного промышленного и мобильного оборудования. Основные сферы применения насоса НШ 28Г3 3 включают:
Промышленное оборудование: гидравлические прессы (листоштамповочные, ковочные), металлообрабатывающие станки (гильотинные ножницы, некоторые модели токарных станков), подъемно-транспортное оборудование (конвейеры, краны малой грузоподъемности).
Сельскохозяйственная и спецтехника: тракторы (модели МТЗ, «Кировец»), комбайны, погрузчики, экскаваторы-планировщики, коммунальные машины (уборочная, снегоуборочная техника).
Стационарные гидростанции: насосные группы для испытательных стендов, систем централизованной гидравлики в цехах. Надежный насос НШ 28Г3 3 часто становится основой для создания или модернизации компактной энергетической установки.
Состав ремкомплекта и наиболее подверженные износу детали
Для восстановления работоспособности насоса НШ 28Г3 3 используются специализированные ремкомплекты. Чаще всего из строя выходят элементы, связанные с уплотнением и контактом движущихся частей. В таблице перечислены типовые запчасти, требующие периодической замены.
| Наименование детали/узла | Причина и условия повышенного износа |
|---|
| Уплотнительные манжеты вала (сальники) | Потеря эластичности из-за высоких температур или несовместимости с рабочей средой; абразивный износ при загрязнении масла. |
| Торцевые уплотнения (разгрузочные пластины) | Износ поверхности из-за трения о торцы шестерен при повышенном давлении или недостаточной смазке. |
| Подшипники валов | Выработка при работе на предельных оборотах или при радиальных нагрузках, не предусмотренных конструкцией. |
| Ведущая и ведомая шестерни | Задиры и износ профиля зуба из-за попадания в масло твердых частиц (при недостаточной фильтрации) или работы «на сухую». |
| Уплотнительные кольца фланцев/пробок | Старение материала, механические повреждения при неаккуратном монтаже/демонтаже. |
Типичные ошибки при подборе шестеренного насоса
Избежать несоответствия и преждевременного выхода из строя насоса НШ 28Г3 3 помогут знание распространенных ошибок при его выборе:
Выбор исключительно по присоединительным размерам. Совпадение фланца и резьбы не гарантирует корректную работу. Необходимо обязательно сверять номинальную подачу (28 см³/об) и требуемое давление системы с паспортным значением в 20 МПа.
Игнорирование температурного диапазона эксплуатации. Установка насоса, предназначенного для отапливаемых помещений, в технику, работающую зимой на улице, приведет к выходу из строя уплотнений и заклиниванию.
Несоответствие типа рабочей среды. Использование жидкостей, не относящихся к гидравлическим маслам (например, эмульсий, водогликолевых смесей без подтверждения совместимости), может вызвать коррозию, разрушение уплотнений и резкое падение КПД.
Пренебрежение параметрами расхода (производительности). Подбор насоса НШ 28Г3 3 с недостаточной подачей приведет к медленной работе гидроцилиндров, а с избыточной — к повышенным нагрузкам на клапанную аппаратуру и перегреву системы. Расчет должен быть точным.
Расшифровка условного обозначения модели
Маркировка «НШ 28Г3 3» содержит полную информацию об основных параметрах изделия. Расшифровка производится следующим образом:
НШ — базовое обозначение типа: Насос Шестеренный.
28 — номинальная рабочая объемная подача, выраженная в кубических сантиметрах на один оборот вала (28 см³/об).
Г3 — модификация конструкции, указывающая на исполнение, адаптированное для работы с широким спектром сред и в различных условиях.
3 — индекс конструктивного исполнения, в данном случае определяющий тип крепления (фланец) и конфигурацию вала.
Габаритный чертеж и схема расположения крепежных отверстий фланца насоса НШ 28Г3 3 для проверки совместимости.
Габаритные и присоединительные размеры для интеграции
Для успешной замены или установки нового агрегата необходимо проверить его механическую совместимость с приводом и гидромагистралями. Насос НШ 28Г3 3 имеет фланец крепления с четырьмя отверстиями диаметром под болты М10, расположенными на заданной центровке. Диаметр входного (всасывающего) патрубка составляет 16 мм, выходного (нагнетательного) — 12 мм. Сравнение этих размеров с посадочными местами на существующей гидростанции или двигателе — обязательный этап перед заказом.
Примеры типовых вариантов заказа
Поставка осуществляется под конкретные технические требования заказчика. Вот несколько условных примеров оформления заявок:
1. Базовая поставка для замены. Насос НШ 28Г3 3 в стандартной комплектации (насос, паспорт, упаковка) для ремонта пресса. Совместимость по фланцу и характеристикам подтверждена инженером.
2. Комплект для модернизации гидростанции. Насос НШ 28Г3 3 в сборе с переходной плитой под конкретный двигатель для увеличения производительности существующей насосной группы.
3. Оптовая партия для сервисного центра. Одновременная поставка нескольких единиц насосов НШ 28Г3 3 для формирования ремонтного запаса на складе предприятия, обслуживающего парк сельхозтехники.
Для уточнения деталей и оформления заказа свяжитесь с нашими специалистами через сайт.
Выбор и поставка надежного гидравлического оборудования
Шестеренный насос НШ 28Г3 3 от российского бренда ГИДРАВЛИК — это проверенное решение для ответственных гидравлических систем. Его высокая производительность, способность стабильно работать под давлением до 20 МПа и адаптация к сложным условиям российской эксплуатации делают его предпочтительным выбором для инженеров и технических директоров. Компания-поставщик ГИДРАВЛИКА обеспечивает полный цикл сопровождения: от технической консультации и помощи в подборе аналога под вашу систему до организации быстрой доставки по Москве, Санкт-Петербургу, Екатеринбургу, Новосибирску, Казани, Ростову-на-Дону и другим регионам России, а также в страны СНГ. Все оборудование проходит входной контроль. Для получения коммерческого предложения или уточнения сроков поставки оставьте заявку.
