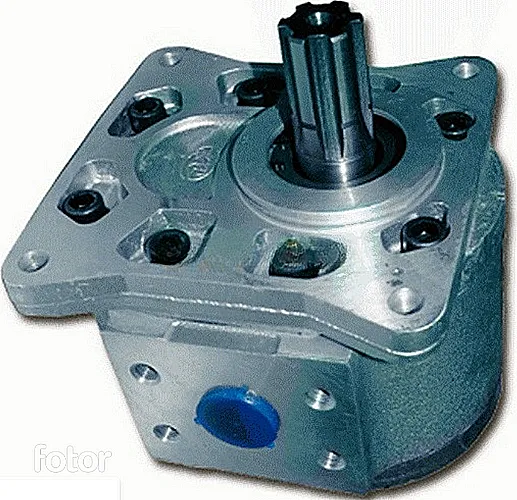

Насос НШ 36Г3 3 представляет собой шестеренный гидравлический насос, предназначенный для создания и поддержания давления в гидросистемах промышленного оборудования. Агрегат обеспечивает стабильную подачу рабочей жидкости с рабочим давлением до 20 МПа и объемным расходом 36 см³ за один оборот. Конструкция насоса НШ 36Г3 3 разработана для продолжительной эксплуатации в условиях интенсивных нагрузок, что делает его востребованным в строительной, сельскохозяйственной и коммунальной технике.
Ключевой особенностью насоса НШ 36Г3 3 является использование высокоточных шестерен, которые минимизируют пульсации потока и снижают уровень шума. Это достигается за счет оптимизированной геометрии зубьев и компенсационных канавок, которые также способствуют уменьшению гидравлических ударов. Насос НШ 36Г3 3 может работать в широком диапазоне температур и совместим с различными типами гидравлических масел, включая стандартные и биоразлагаемые жидкости.
Вес, габаритные размеры и код ТН ВЭД
Масса насоса НШ 36Г3 3 составляет 12,5 кг, что облегчает его установку и транспортировку. Габаритные размеры для удобства планирования приведены в таблице ниже. Код ТН ВЭД 8413.60.900 0 обеспечивает корректное таможенное оформление при поставках в страны СНГ.
| Параметр | Значение |
|---|
| Масса, кг | 12,5 |
| Габаритные размеры (Д×Ш×В), мм | 210×180×150 |
| Код ТН ВЭД | 8413.60.900 0 |
— Что говорит инженер-гидравлик, когда все работает идеально? "Это благодаря надежному Насосу НШ 36Г3 3!"

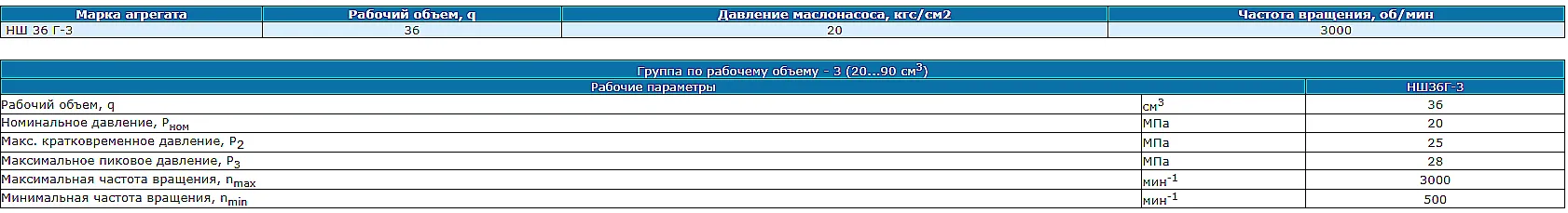

Технические характеристики насоса НШ 36Г3 3
Основные параметры, которые необходимо учитывать при выборе и эксплуатации насоса НШ 36Г3 3, представлены в таблице. Они включают ключевые показатели по давлению, производительности, температурному режиму и типу рабочей среды.
| Параметр | Значение |
|---|
| Рабочий объем, см³/об | 36 |
| Максимальное рабочее давление, МПа | 20 |
| Номинальная частота вращения, об/мин | 1500 |
| Присоединительная резьба | G1 |
| Диапазон рабочих температур, °C | -40 ... +80 |
| Тип рабочей среды | Гидравлические масла: ISO VG 46, Гидравлик-Л, Mobil DTE 10, биоразлагаемые жидкости класса HFC |
| Масса, кг | 12,5 |
| Производительность (при 1500 об/мин), л/мин | до 54 |
Габаритные размеры насоса НШ 36Г3 3 для планирования монтажа и интеграции в систему.
Преимущества и особенности эксплуатации
Использование насоса НШ 36Г3 3 в гидросистемах предоставляет ряд выгод для технических специалистов и предприятий.
1. Высокая надежность и увеличенный ресурс работы. Конструкция насоса НШ 36Г3 3 обеспечивает срок службы до 8000 часов, а при регулярном обслуживании – до 12000 часов, что снижает частоту замен и простои оборудования.
2. Стабильность давления и потока. Оптимизированная шестеренная пара и компенсационные канавки гарантируют минимальные пульсации, что важно для точного контроля гидравлических процессов и повышения качества работы исполнительных механизмов.
3. Удобство монтажа и обслуживания. Стандартные присоединительные размеры и наличие крепежных элементов в комплекте упрощают установку. Доступность ремкомплектов снижает время простоя оборудования при плановом и аварийном ремонте.
4. Совместимость с типовыми гидросистемами. Насос НШ 36Г3 3 работает с широким спектром гидравлических масел и может быть интегрирован в существующие системы без значительных доработок, что особенно ценно при модернизации.
5. Пониженный уровень шума и вибрации. Благодаря точной обработке шестерен, насос НШ 36Г3 3 работает тише, что улучшает условия труда операторов и снижает нагрузку на смежные компоненты гидростанции.
Принцип работы
Принцип действия насоса НШ 36Г3 3 основан на вытеснении жидкости парой шестерен, находящихся в зацеплении. При вращении ведущей шестерни, приводимой в движение валом, в зоне всасывания создается разрежение, которое забирает масло из гидравлического бака. Зубья шестерен захватывают жидкость и перемещают ее по периферии корпуса в напорную полость, откуда она под давлением поступает в систему. Компенсационные канавки в конструкции помогают сгладить пульсации и предотвратить кавитацию, что особенно важно при резких изменениях нагрузки. Данный принцип обеспечивает высокую производительность и стабильность параметров гидросистемы, где установлен насос НШ 36Г3 3.
Температурный режим работы и срок службы
Насос НШ 36Г3 3 рассчитан на работу в диапазоне температур от -40°C до +80°C, что позволяет использовать его в различных климатических условиях, включая северные регионы и жаркий климат. Для обеспечения длительного ресурса важным фактором является качество гидравлического масла и своевременная фильтрация. Рекомендуется использовать масла класса ISO VG 46 с классом чистоты по ISO 4406 не ниже 18/16/13 и менять фильтры каждые 500 часов работы. При соблюдении этих условий срок службы насоса НШ 36Г3 3 достигает 8000 часов, а при регулярном сервисном обслуживании, включающем проверку уплотнений и состояния шестерен, может быть продлен до 12000 часов. Режимы работы допускают как непрерывную эксплуатацию, так и циклическую нагрузку с частыми пусками и остановами.
Область применения и типичное оборудование
Насос НШ 36Г3 3 находит применение в различных отраслях промышленности и техники. Он устанавливается на гидростанции, насосные группы, прессовое оборудование, а также на строительные машины такие как экскаваторы, погрузчики, дорожные катки. В сельском хозяйстве насос НШ 36Г3 3 используется на комбайнах и тракторах, а в коммунальной сфере – на уборочных машинах и снегоочистителях. Благодаря своей надежности и стабильности, насос подходит для систем, требующих непрерывной работы под высоким давлением, включая линии технологического оборудования и спецтехнику.
Состав ремкомплекта и часто заменяемые запчасти
Для быстрого восстановления работоспособности насоса НШ 36Г3 3 доступны ремкомплекты, которые включают наиболее изнашиваемые детали. Типичные запчасти, которые могут потребовать замены в процессе эксплуатации, приведены в таблице.
| Наименование | Материал | Условия износа |
|---|
| Уплотнительное кольцо вала | NBR (нитрил) | Постоянный контакт с маслом, повышенные температуры, механический износ |
| Сальниковый комплект | FKM (фторкаучук) | Агрессивные среды, высокое давление, старение резины |
| Ведущая шестерня | Сталь 40Х | Контактная усталость зубьев, абразивный износ при загрязнении масла |
Регулярная замена этих элементов, входящих в ремкомплект для насоса НШ 36Г3 3, позволяет поддерживать номинальные параметры и избежать катастрофических отказов.
Типичные ошибки при подборе насоса НШ 36Г3 3
Чтобы избежать проблем при эксплуатации, обратите внимание на следующие распространенные ошибки при выборе гидравлического насоса.
1. Выбор только по присоединительным размерам. Важно учитывать не только резьбу G1, но и требуемые давление (до 20 МПа) и расход (36 см³/об), чтобы обеспечить соответствие параметрам системы.
2. Игнорирование температурного диапазона. При работе в экстремальных температурах необходимо убедиться, что насос НШ 36Г3 3 и рабочая среда соответствуют условиям, иначе возможна потеря герметичности или заклинивание.
3. Несоответствие типа рабочей среды. Использование масел, не рекомендованных производителем для насоса НШ 36Г3 3, может привести к преждевременному износу уплотнений и снижению ресурса из-за недостаточной смазки или химической несовместимости.
4. Неучет режима работы. Для циклических нагрузок с частыми пусками/остановами требуется дополнительная проверка на износостойкость и тепловой режим, так как пусковые моменты создают повышенные нагрузки.
Условное обозначение и расшифровка маркировки
Маркировка НШ 36Г3 3 расшифровывается следующим образом: НШ – насос шестеренный; 36 – рабочий объем в см³ за один оборот; Г – модификация, предназначенная для работы с агрессивными средами; первая цифра 3 – реверсивное исполнение; вторая цифра 3 – третья редакция конструкции. Это обозначение помогает быстро идентифицировать основные параметры и конструктивные особенности насоса НШ 36Г3 3 при подборе и заказе замены или аналога.
Габаритные и присоединительные размеры
Для монтажа насоса НШ 36Г3 3 важно учитывать его габаритные и присоединительные размеры. Диаметр вала составляет 22 мм, посадочный диаметр фланца – 110 мм. Присоединительные патрубки имеют резьбу G1 с шагом 1.5 мм. При проверке совместимости с уже установленным оборудованием необходимо сверить посадочные места, межосевые расстояния и параметры вала привода. Ниже приведены изображения с размерами для точного планирования установки.
Схема подключения насоса НШ 36Г3 3 с указанием всасывающего и напорного патрубков.
Детальный чертеж присоединительных размеров насоса НШ 36Г3 3 для проверки совместимости при модернизации.
Примеры заказа насоса НШ 36Г3 3
В зависимости от потребностей, возможны различные варианты оформления заказа на насос НШ 36Г3 3. Для упрощения процедуры можно ориентироваться на следующие типовые примеры.
Пример 1: Базовая поставка. Насос НШ 36Г3 3 в стандартной комплектации (артикул НШ-36Г3-3-СТД) для плановой замены вышедшего из строя узла в гидросистеме экскаватора или погрузчика.
Пример 2: Комплект с повышенной фильтрацией. Насос НШ 36Г3 3 вместе с комплектом фильтров тонкой очистки (артикул НШ-36Г31-3-Ф) для работы в условиях повышенной запыленности, например, в карьерах или на строительных площадках.
Пример 3: Оборудование для новой линии. Партия насосов НШ 36Г3 3 (артикул НШ-36Г3-3-ОПТ) для оснащения новой линии прессового или технологического оборудования на производственном предприятии с возможностью поставки запчастей по графику.
Часто задаваемые вопросы
Как выбрать нужную модификацию насоса НШ 36Г3 3 по давлению, расходу и типу подключения?
При подборе необходимо учитывать максимальное рабочее давление в системе (до 20 МПа) и требуемый расход, который для насоса НШ 36Г3 3 составляет 36 см³/об. Тип подключения — резьба G1 на патрубках. При частоте вращения 1500 об/мин номинальный поток достигает 54 л/мин. Для реверсивных систем нужна модификация с индексом "3" в обозначении.
Какие сроки поставки и доставки по России и СНГ, наличие на складе?
Насосы НШ 36Г3 3 обычно в наличии на складе в Москве. Доставка по России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы) занимает 3-5 рабочих дней. В страны СНГ (Казахстан, Беларусь и др.) — до 7 рабочих дней. Точные сроки уточняйте при заказе.
Каковы условия эксплуатации насоса НШ 36Г3 3 (мороз, открытая площадка, пыльные помещения, качество масла)?
Насос НШ 36Г3 3 рассчитан на температуру от -40°C до +80°C, что позволяет работать на открытых площадках. Для пыльных помещений критически важна регулярная замена фильтров. Качество масла должно соответствовать ISO VG 46 с классом чистоты не ниже 18/16/13 по ISO 4406.
Обеспечивается ли совместимость насоса НШ 36Г3 3 с существующим оборудованием и возможность подбора аналога?
Да, совместимость обеспечивается стандартными присоединительными размерами (вал 22 мм, резьба G1) и рабочими параметрами. При необходимости замены аналога наши специалисты помогут подобрать модель, соответствующую вашему оборудованию по давлению, расходу и габаритам.
Поставка и гарантия от бренда ГИДРАВЛИК
Насос НШ 36Г3 3 от российского бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Мы обеспечиваем техническую консультацию, подбор аналогов для вашей гидросистемы и оперативную доставку по всей России и странам СНГ. Все агрегаты проходят предпродажное тестирование на стенде, гарантийный срок составляет 24 месяца при соблюдении условий монтажа и эксплуатации. Для оформления заказа, расчета стоимости или получения дополнительной технической информации свяжитесь с нами через сайт https://777-gidra.ru или обратитесь к нашим специалистам.
