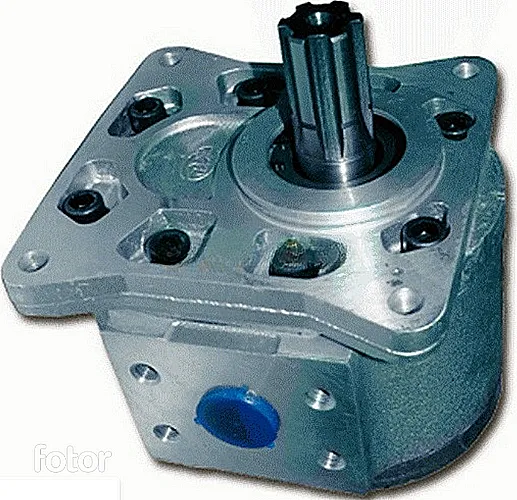

Шестеренный насос НШ 56Г3 3 является высокопроизводительным агрегатом, предназначенным для создания и поддержания стабильного гидравлического потока в системах промышленного, строительного, сельскохозяйственного и коммунального оборудования. Его основная функция заключается в преобразовании механической энергии привода в энергию потока рабочей жидкости под высоким давлением.
Вес, габаритные размеры и Код ТН ВЭД
Агрегат характеризуется компактными размерами и умеренной массой, что облегчает его монтаж и интеграцию в различные гидросистемы. Код ТН ВЭД для данного изделия — 8413 50 000 0, что актуально для оформления таможенных документов при поставках в страны ЕАЭС и СНГ.
| Параметр |
Значение |
| Длина, мм |
153 |
| Ширина, мм |
75.3 |
| Высота, мм |
32 |
| Масса, кг |
18.5 |
| Присоединение вала |
Квадрат 54x54 мм |
| Крепежная резьба |
M10 |
Приходит инженер-гидравлик на склад и просит: "Дайте мне самый надежный насос НШ 56Г3 3, у меня завтра испытания всей системы!" Кладовщик с улыбкой отвечает: "Бери два. Один для испытаний, а второй... на всякий случай, чтобы система не испытывала тебя!".

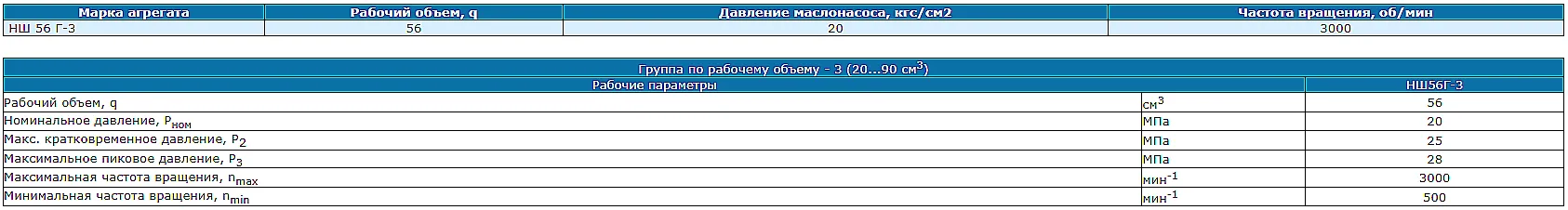

Технические характеристики шестеренного насоса
Ключевые эксплуатационные параметры определяют область применения и эффективность агрегата в составе гидростанции или насосной группы.
| Параметр |
Техническое значение |
| Рабочий объем |
56 см³ за один оборот вала |
| Номинальное рабочее давление |
16 МПа (160 кгс/см²) |
| Максимальное рабочее давление |
20 МПа (200 кгс/см²) |
| Рекомендуемая частота вращения вала |
До 2500 об/мин |
| Гидромеханический КПД |
Не менее 92% |
| Диапазон рабочих температур |
От -40°C до +80°C |
| Тип рабочей среды |
Минеральные, синтетические, биоразлагаемые масла (вязкость 12-80 мм²/с) |
Преимущества и особенности эксплуатации
Выбор насоса НШ 56Г3 3 обеспечивает ряд эксплуатационных выгод для сервисных и производственных компаний:
- Увеличение ресурса гидросистемы: Высокий КПД и плавность работы снижают общие энергопотери и тепловыделение, продлевая срок службы уплотнений и других компонентов.
- Стабильность давления и производительности: Конструкция шестерен с компенсационными канавками минимизирует пульсации потока, обеспечивая ровную работу исполнительных механизмов.
- Снижение простоев оборудования: Надежная конструкция из высокопрочных сплавов и качественных уплотнений гарантирует безотказную работу в тяжелых условиях, включая высокую запыленность и отрицательные температуры.
- Универсальность подключения: Стандартизированные присоединительные размеры (квадрат 54х54 мм, резьба М10) облегчают монтаж и замену агрегата на большинстве типов мобильной и промышленной техники.
- Совместимость с широким спектром жидкостей: Возможность работы на современных экологичных гидравлических маслах (HFC, HFD) расширяет область применения оборудования.
Принцип работы в составе гидросистемы
Агрегат НШ 56Г3 3 функционирует по классическому шестеренному принципу. Вращение ведущей шестерни, передаваемое через приводной вал, создает зону разрежения во всасывающей полости. Рабочая жидкость из бака гидростанции поступает в эту полость, захватывается зубьями шестерен и перемещается по периферии корпуса в зону нагнетания. Здесь жидкость вытесняется в напорную магистраль системы. Особый профиль зубьев и точное зацепление минимизируют внутренние утечки и обеспечивают высокую объемную эффективность, что критически важно для поддержания заданной производительности под нагрузкой.
Температурный режим работы и ресурс
Допустимый диапазон для эксплуатации насоса НШ 56Г3 3 составляет от -40°C до +80°C. Агрегат рассчитан на продолжительную непрерывную работу в условиях циклических нагрузок. Расчетный ресурс до первого капитального ремонта превышает 12 000 моточасов при соблюдении условий: использование жидкости с рекомендуемой вязкостью, наличие в системе фильтрации тонкой очистки (не грубее 25 мкм), соблюдение пределов по давлению и частоте вращения. Наличие специального антикоррозийного покрытия корпуса повышает стойкость к агрессивным средам. Гарантия от производителя — 24 месяца.
Область применения и типовое оборудование
Данный шестеренный насос нашел широкое применение в качестве силового агрегата для гидросистем различной техники:
- Строительная и дорожная техника: автогрейдеры, экскаваторы-погрузчики (в т.ч. JCB), мини-погрузчики.
- Сельскохозяйственные машины: тракторы (МТЗ и аналоги), комбайны, навесные гидрофицированные орудия.
- Коммунальное оборудование: уборочные машины КО-8, мусоровозы, илососы.
- Промышленные установки: гидроманипуляторы, прессовое оборудование, станки с гидроприводом, стационарные гидростанции.
Расшифровка условного обозначения
Маркировка НШ 56Г3 3 подчиняется устоявшейся системе обозначений насосов:
- Н — Насос.
- Ш — Шестеренный тип.
- 56 — Рабочий объем, см³ за один оборот.
- Г — Исполнение по присоединительным размерам (фланцевый тип крепления, конкретные габариты).
- 3 — Конструктивная модификация.
- 3 — Направление вращения вала (правое, по часовой стрелке со стороны привода).
Типичные ошибки при подборе насоса
Чтобы избежать проблем при интеграции нового агрегата, рекомендуем обратить внимание на следующие моменты:
- Подбор только по присоединительным размерам (квадрату вала) без учета требуемой производительности (л/мин) и рабочего давления в системе.
- Игнорирование требований к типу и чистоте рабочей жидкости. Использование масла без надлежащей фильтрации резко сокращает ресурс насоса НШ 56Г3 3.
- Эксплуатация при температурах, выходящих за указанный диапазон, что приводит либо к повышенному износу из-за низкой вязкости, либо к кавитации на всасывании из-за высокой вязкости.
- Установка агрегата без проверки соосности приводного вала, вызывающая вибрации и преждевременный износ подшипников и уплотнений.
Состав ремкомплекта и часто заменяемые запчасти
Для обслуживания и восстановления работоспособности насоса НШ 56Г3 3 наиболее востребованы следующие компоненты, износ которых происходит в первую очередь:
| Наименование запчасти |
Типичная причина износа / необходимость замены |
| Набор уплотнительных манжет (сальников) |
Потеря эластичности при высоких температурах, абразивный износ от загрязненного масла. Приводит к внешним утечкам. |
| Пара шестерен (ведущая и ведомая) |
Естественный износ рабочих поверхностей, повышенные ударные нагрузки, кавитация. Снижает объемный КПД и производительность. |
| Подшипники скольжения (втулки) |
Недостаточная смазка, попадание абразивных частиц, перекос при монтаже. Проявляется в повышенном шуме и люфте вала. |
| Набор прокладок фланцевых соединений |
Утечки на стыках корпусных деталей. Требуют замены при каждом вскрытии насоса для ремонта. |
| Комплект стопорных колец и шайб |
Потеря упругости, разупрочнение материала. Важно для фиксации деталей в осевом направлении. |
Примеры оформления заказа
Для корректного формирования заявки рекомендуется указывать следующую информацию:
- Базовая модель: "Насос НШ 56Г3 3, кол-во 1 шт., для гидросистемы трактора МТЗ-82. Требуется сертификат соответствия."
- Заказ с указанием применения: "Насос НШ 56Г3 3, 2 шт., на коммунальную машину КО-8. К заказу приложить габаритный чертеж."
- Оптовый заказ: "Насос НШ 56Г3 3, партия 15 шт. Для поставки на сборочное производство гидростанций. Необходим пакет таможенных документов (Инвойс, код ТН ВЭД 8413 50 000 0)."
Поставки, бренд и сервис
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы гарантируем поставку оригинальных компонентов, соответствующих заявленным техническим характеристикам. Наши инженеры готовы провести профессиональную консультацию и подобрать функциональный аналог насоса НШ 56Г3 3 для вашей конкретной гидросистемы. Организуем оперативную доставку в любой регион России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Минск и Алматы. Для получения коммерческого предложения оставьте заявку через сайт 777-gidra.ru или свяжитесь с нашими специалистами.
