Электропневмораспределители модификации П-РЭ 3/2.5-5426 (220В) представляют собой устройства прямого действия с соленоидным управлением, предназначенные для дискретного управления потоком рабочего газа в системах промышленной пневматики. Основная область их применения – управление силовыми пневмоприводами в технологических установках, производственных линиях и станках.
Основные параметры и габариты
Конструкция пневмораспределителя П-РЭ 3/2.5-5426 базируется на первом типе основания, что отражено в его условном обозначении. Конструкция отличается компактными размерами и подходит для плотной компоновки пневматических шкафов. Код ТН ВЭД для данной продукции: 8481 20 100 0 – арматура для пневматических приводов.
| Параметр |
Значение |
| Условный проход, мм |
2,5 |
| Рабочее давление, МПа |
1,0 / 0,1 (номинальное / минимальное) |
| Пропускная способность (Kv), м³/ч |
не менее 0,16 |
| Тип рабочей среды |
Сжатый воздух |
| Присоединительные размеры |
Резьба коническая 1/8" (два отверстия в основании) |
| Масса, кг |
не более 0,5 |

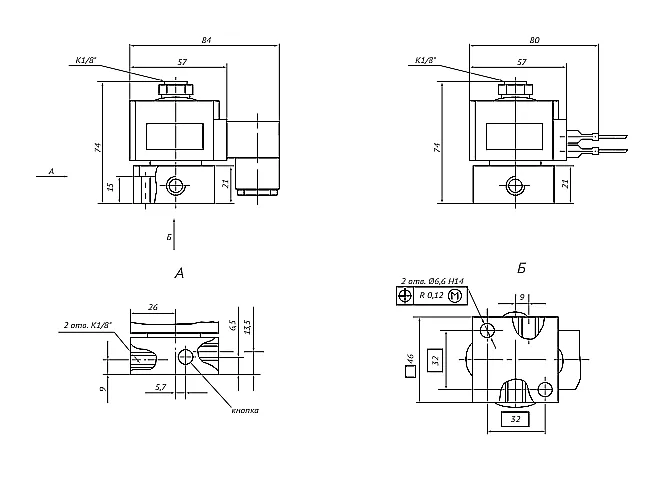

Габаритные и присоединительные размеры электропневмораспределителя П-РЭ 3/2.5-5426 (220В).
Инженер спрашивает у технолога: «Почему у нас пневмораспределители П-РЭ 3/2.5-5426 (220В) в цеху выходят из строя чаще, чем на других заводах?». Технолог пожимает плечами: «Да у нас давление в сети постоянно скачет, они либо работают с перегрузкой, либо из-за грязного воздуха. Тут не клапан виноват, а воздух». Инженер задумчиво: «Получается, наше главное преимущество – это стабильность системы?». «Именно. Без стабильного давления и чистоты масла в маслораспылителе любой самый надежный пневмораспределитель станет расходником».
Технические характеристики
Пневмораспределители П-РЭ 3/2.5-5426 (220В) отличаются высокой скоростью срабатывания и предназначены для работы в условиях циклической нагрузки.
| Наименование параметра |
Значение |
| Время срабатывания, с (вкл./выкл. на постоянном токе) |
0,025 / 0,012 |
| Время срабатывания, с (на переменном токе) |
0,012 |
| Максимальная частота переключений, циклов/мин |
500 |
| Утечка рабочей среды, см³/мин |
не более 5 |
| Номинальное напряжение питания |
Постоянный ток: 12,24,48,110 В
Переменный ток 50 Гц: 24,36,110,220,380 В
Переменный ток 60 Гц: 110,220 В |
| Потребляемая мощность |
Постоянный ток: не более 12 Вт
Переменный ток 50 Гц: не более 22 ВА
Переменный ток 60 Гц: не более 28 ВА |
| Класс очистки воздуха |
не грубее 10-го по ГОСТ 17433-80 |
| Содержание смазки в воздухе |
10–35 мм³/с (распылённое масло) |
Преимущества и особенности эксплуатации
Пневмораспределители П-РЭ 3/2.5-5426 (220В) обладают рядом эксплуатационных преимуществ, актуальных для технических специалистов.
- Повышение надежности системы: при соблюдении требований к чистоте воздуха и смазке устройство демонстрирует стабильную работу, что сокращает незапланированные простои оборудования.
- Увеличение ресурса работы: быстродействующая катушка и качественные уплотнительные элементы обеспечивают длительный срок службы даже при высокой частоте переключений.
- Удобство монтажа и обслуживания: унифицированное основание с резьбой 1/8" и взаимозаменяемость катушек старого и нового образца упрощают установку и ремонт.
- Совместимость: широкий диапазон питающих напряжений позволяет интегрировать распределитель в существующие схемы управления без дополнительных преобразователей.
Принцип работы в гидросистеме (пневмосистеме)
Устройство функционирует как нормально-закрытый клапан с одним входом (P) и одним выходом (A). В обесточенном состоянии управляющий элемент (золотник) под действием возвратной пружины перекрывает канал, и подача сжатого воздуха к исполнительному механизму прекращена. При подаче напряжения на катушку соленоида создаётся электромагнитное поле, которое перемещает якорь и связанный с ним золотник. Это открывает проход от входа к выходу, и воздух под давлением поступает в пневмоцилиндр или другую пневмоарматуру.
Температурный режим и ресурс работы
Катушки пневмораспределителей П-РЭ 3/2.5-5426 (220В) допускают нагрев на 85°C выше температуры окружающего воздуха, что гарантирует стабильную работу в большинстве производственных цехов. Фактический срок службы напрямую зависит от соблюдения двух ключевых условий: качества подготовки воздуха (фильтрация) и наличия смазки. Запылённость, конденсат и абразивные частицы в потоке – основные причины износа уплотнений и заедания золотника.
Области применения и совместимое оборудование
Данные электропневмораспределители находят применение в системах автоматизации широкого спектра промышленного оборудования.
Станки с ЧПУ, координатные столы и манипуляторы часто используют клапаны этого типа для управления зажимными патронами, фиксаторами или сменой инструмента. В прессовом оборудовании они отвечают за управление защитными ограждениями или вспомогательными цилиндрами. Установки для упаковки и фасовки применяют их для управления пневмоприводами дозаторов и отсекателей. Кроме того, они востребованы в строительной и дорожной технике, где управляют вспомогательными функциями (блокировка дифференциала, привод лебедки).
Состав ремкомплекта и часто заменяемые элементы
Наиболее уязвимыми компонентами пневмораспределителя П-РЭ 3/2.5-5426 являются уплотнительные элементы и элементы катушки.
| Наименование запчасти |
Причина износа |
| Комплект уплотнений (манжеты, кольца) |
Абразивный износ при загрязнении воздуха, потеря эластичности от высоких температур или агрессивной среды. |
| Возвратная пружина золотника |
Усталость металла при высокочастотной циклической нагрузке. |
| Соленоидная катушка |
Перегрев из-за плохого теплоотвода или скачков напряжения, механические повреждения. |
| Золотник (подвижный сердечник) |
Заклинивание из-за попадания твердых частиц, механический износ направляющих. |
Типичные ошибки при подборе
Некорректный выбор пневмораспределителя П-РЭ 3/2.5-5426 (220В) может привести к сбоям в работе системы или быстрому выходу из строя.
- Подбор исключительно по типу резьбы (1/8") без проверки достаточной пропускной способности (Kv) для требуемого расхода воздуха на исполнительном механизме.
- Игнорирование класса фильтрации воздуха. Применение распределителя в системе без фильтра-влагоотделителя грубой очистки резко сокращает его ресурс.
- Подача на катушку напряжения, не соответствующего её номиналу, что приводит к перегреву и сгоранию обмотки.
- Использование для управления средой, отличной от сжатого воздуха (например, инертный газ без требуемой смазки), если это не согласовано с производителем.
Условное обозначение модели
Расшифровка индекса П-РЭ 3/2.5-5426 позволяет точно определить параметры изделия.
- П-РЭ: Пневмо-Распределитель Электромагнитный.
- 3: Количество гидравлических (пневматических) линий (3/2 – три линии, два положения).
- 2.5: Условный проход в миллиметрах.
- 5: Тип управления (электромагнитное).
- 4: Номер конструктивного исполнения.
- 2: Вариант присоединения (резьбовое).
- 6: Номер материала основных деталей.
- Дополнительно в скобках указывается номинальное напряжение питания катушки, например, (220В) для переменного тока.
Совместимость по габаритным размерам
Для корректной установки распределителя необходимо сравнить его габаритный чертёж с посадочным местом на вашем оборудовании. Ключевые параметры для проверки: межосевое расстояние монтажных отверстий на основании, общая высота устройства с катушкой и вылет присоединительных штуцеров или ниппелей.
Примеры заказа и модификации
В зависимости от требований вашей системы, вы можете выбрать соответствующую модификацию.
- Базовая модель: П-РЭ 3/2.5-5426 (220В) – исполнение под переменный ток 220 В, 50 Гц.
- Для систем постоянного тока: П-РЭ 3/2.5-5426 (24В) – вариант для низковольтных цепей управления.
- Под другое напряжение: Указание необходимого напряжения в скобках при оформлении заказа, например, (380В) или (110В).
