Пневмораспределитель ПР13П12/10 (серия ПР-13П-12/10 УХЛ4) представляет собой трехлинейное двухпозиционное устройство клапанного типа с пневматическим односторонним управлением и пружинным возвратом. Основное назначение – коммутация потоков сжатого воздуха в пневматических системах управления для приведения в действие пневмоцилиндров большого диаметра (до 250 мм) на промышленном оборудовании.
Габариты и масса: Вес распределителя в резьбовом исполнении (К3/8") не превышает 1,46 кг, в стыковом исполнении – 1,42 кг. Габаритные размеры варьируются в зависимости от исполнения. Код ТН ВЭД для данной продукции – 8481 80 100.
Основные параметры и размеры пневмораспределителя ПР13П12/10
Ниже представлена таблица с ключевыми параметрами для типоразмера пневмораспределитель ПР-13П-12/10.
| Параметры |
Исполнение типоразмера П-Р13П-12/10 |
| С резьбовым присоединением (К3/8") |
Со стыковым присоединением |
| Условный проход (Ду), мм |
12 |
| Максимальное (номинальное) рабочее давление, МПа (бар) |
1,0 (10) |
| Минимальное рабочее давление, МПа, не более |
0,25 |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с распыленным маслом |
| Присоединительные размеры |
Резьба коническая К3/8" |
Стыковое на плиту, 4 отверстия под крепеж |
| Масса, кг, не более |
1,46 |
1,42 |
| Пропускная способность, Kv, м³/ч, не менее |
3,7 |
Шутка для пневматиков: Почему пневмораспределитель на собеседовании не смог ответить на вопрос о своём опыте? Потому что у него был только один режим работы: подал давление управления – открылся, убрали – вернулся в исходное положение. Никакой гибкости!
Преимущества и особенности эксплуатации
Использование пневмораспределителя ПР13П12/10 в промышленных системах обеспечивает ряд ключевых эксплуатационных преимуществ:
- Высокая надёжность и ресурс: Клапанная конструкция с эластичными уплотнениями обеспечивает стабильную работу при номинальном давлении 1.0 МПа и высокой частоте переключений (до 450 циклов в минуту для Ду12).
- Универсальность монтажа: Устройство может быть установлено в любом пространственном положении. Наличие двух типов присоединения (резьба К3/8" или стыковое на плиту) упрощает интеграцию в существующие пневмосхемы.
- Снижение простоев оборудования: Высокая пропускная способность (3,7 м³/ч) гарантирует быстрое наполнение и срабатывание пневмоцилиндров, что повышает общую производительность автоматизированных линий.
- Совместимость с типовыми гидро- и пневмосистемами: Стандартизированные присоединительные размеры и требования к рабочей среде (воздух 10 класса очистки) позволяют использовать распределитель на большинстве промышленных объектов.
- Стабильность работы при низком давлении управления: Срабатывание обеспечивается уже при давлении в канале управления 0,2 МПа, что позволяет использовать его в системах с многоуровневым управлением.
Принцип работы и устройство пневмораспределителя
Пневмораспределитель ПР13П12/10 функционирует по принципу клапанного золотника. В монтажной плите выполнены три основных канала: питания (1), выходной (2) и атмосферный (3), а также канал управления (12). В исходном состоянии под действием возвратной пружины клапанный узел перекрывает канал питания, соединяя выходной канал с атмосферным. При подаче сжатого воздуха в канал управления (12) давление преодолевает усилие пружины, клапан перемещается, переключая потоки: выходной канал (2) соединяется с каналом питания (1), а атмосферный (3) герметично закрывается. После сброса сигнала управления пружина возвращает клапан в исходную позицию.
Температурный режим и срок службы
Пневмораспределители серии П-Р13П-12/10 изготавливаются в климатических исполнениях УХЛ и О, категория размещения 4 по ГОСТ 15150. Это означает, что они предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом в закрытых отапливаемых помещениях. Рабочая среда (сжатый воздух) должна соответствовать температурному диапазону окружающей среды. Основными факторами, влияющими на ресурс работы устройства, являются качество подготовки воздуха (обязательны фильтрация и масляная аэрозоль), соблюдение пределов рабочего давления (0,25–1,0 МПа) и своевременность сервисного обслуживания. При соблюдении условий ресурс составляет сотни тысяч циклов.
Область применения и совместимое оборудование
Трехлинейный двухпозиционный пневмораспределитель ПР-13П-12/10 применяется в качестве управляющего элемента в пневмоприводах станков, прессового и кузнечно-штамповочного оборудования, подъемно-транспортных механизмов, промышленных манипуляторах и роботах. Устройство эффективно для управления пневмоцилиндрами большого диаметра, обеспечивая высокие скорости перемещения штока. Он часто встраивается в системы автоматизации на предприятиях машиностроения, металлообработки, деревообработки и упаковки.
Состав ремкомплекта и типовые изнашиваемые детали
Наиболее подвержены износу в процессе эксплуатации следующие элементы клапанного узла:
| Наименование изнашиваемой детали |
Причина и условия износа |
| Эластичные уплотнительные кольца клапана |
Абразивный износ при загрязнении рабочей среды, потеря эластичности вследствие старения резины или несовместимости с маслом. |
| Возвратная пружина |
Усталость металла при высокой частоте циклов или эксплуатации на предельной нагрузке. |
| Уплотнительные кольца для стыкового соединения (входят в комплект) |
Потеря герметичности из-за чрезмерной затяжки, перекосов при монтаже или температурных деформаций. |
| Рабочие поверхности корпуса и плиты |
Задиры или коррозия при попадании конденсата или агрессивных примесей в воздух. |
Типичные ошибки при подборе пневмораспределителя
Во избежание проблем при монтаже и эксплуатации рекомендуется обратить внимание на следующие распространенные ошибки:
- Выбор только по типоразмеру резьбы: Необходимо обязательно соотносить пропускную способность (Kv) распределителя с требуемым расходом воздуха для конкретного пневмоцилиндра.
- Игнорирование давления управления: Давление в управляющей магистрали должно быть не менее минимально требуемого (0,2 МПа для данной модели).
- Неверный учет рабочей среды: Устройство рассчитано на работу со сжатым воздухом. Использование других газов или неочищенного воздуха ведет к преждевременному износу.
- Пренебрежение условиями окружающей среды: Устройство в исполнении УХЛ4 не предназначено для работы на открытом воздухе, под дождем или при постоянной вибрации высокой интенсивности.
Условное обозначение (шифр) модели
Расшифровка обозначения П-Р13П-12/10 УХЛ4:
- П-Р13 – тип пневмораспределителя (трехлинейный, двухпозиционный).
- П – электропневматическое управление (в базовой версии – пневматическое).
- 12/10 – условный проход (12 мм) и номинальное давление (10 бар или 1,0 МПа).
- Отсутствие индекса после дроби означает резьбовое присоединение. Индекс «-01» указывает на стыковое присоединение (например, П-Р13П-12/10-01).
- УХЛ4 – климатическое исполнение (умеренный и холодный климат) и категория размещения 4 (эксплуатация в закрытых отапливаемых помещениях).

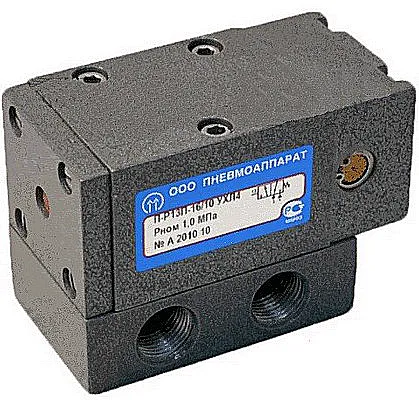

Пневмораспределитель ПР13П12/10 представлен на фото. Внешний вид устройства для коммутации воздуха с указанием присоединительной резьбы или стыкового основания.
Вид пневмораспределителя ПР-13П-12/10 с резьбовыми отверстиями К3/8" |

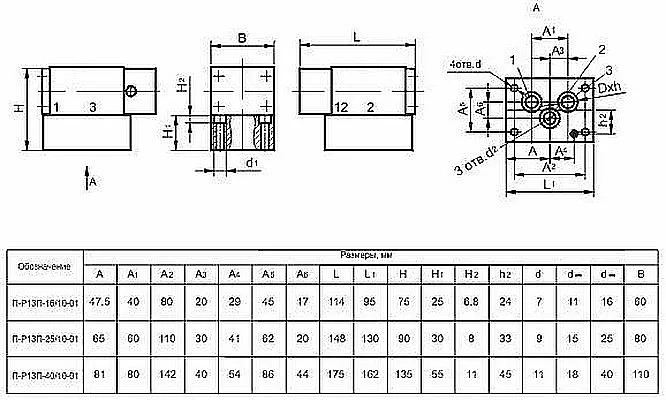

Схема и общий чертеж для проверки габаритов при монтаже |
Габаритные и присоединительные размеры
Для проверки совместимости с уже установленным оборудованием необходимо сверить межосевые расстояния отверстий на монтажной плите распределителя или резьбовые патрубки с параметрами ответной части. Точные размеры указаны в паспорте изделия. Стыковое исполнение монтируется на специальную плиту с каналами, уплотнение обеспечивается резиновыми кольцами, входящими в комплект.
Примеры заказа пневмораспределителей
При оформлении заявки рекомендуем указывать полное условное обозначение. Примеры корректных запросов:
- Базовая модель: Пневмораспределитель ПР13П12/10 (П-Р13П-12/10 УХЛ4), резьба К3/8".
- Модель с другим типом присоединения: Пневмораспределитель ПР-13П-12/10-01 УХЛ4 (со стыковым присоединением).
- Модель другого типоразмера серии: Пневмораспределитель П-Р13П-20/10 УХЛ4 (Ду=20 мм) для увеличенного расхода.
