ПР13П16/10, (-01) - Пневмораспределитель ПР-13П-16/10 ,ПР-13П-16/10-01 УХЛ4 (Ду=16мм)

Пневмораспределители ПР13П16/10 и ПР13П16/10-01 – это трехлинейные, двухпозиционные устройства с условным проходом 16 мм для коммутации сжатого воздуха в промышленных пневмосистемах. Данный пневмораспределитель обеспечивает управление исполнительными механизмами, такими как цилиндры большого диаметра.

Описание и назначение пневмораспределителя серии П-Р13П

Изделие серии П-Р13П предназначено для коммутации потоков воздуха в системах управления пневмоприводов. Основная функция – переключение направления подачи воздуха к силовым цилиндрам по сигналу от системы управления. Это ключевой элемент для обеспечения высоких скоростей перемещения штоков цилиндров диаметром до 250 мм. Конструкция распределительного устройства – клапанного типа.

Масса модели ПР13П16/10 (резьбовое присоединение К1/2") не превышает 1,46 кг, а версии ПР13П16/10-01 (стыковое присоединение) – 1,42 кг. Габаритные размеры варьируются в зависимости от типоразмера (12, 16, 20, 25, 32, 40 мм) и типа присоединения. Код ТН ВЭД для подобного оборудования обычно относится к группе 8481 (арматура для управления потоком).

Техник спрашивает у нового сотрудника: «Ты знаешь, какой пневмораспределитель стоит на главном прессе?». – «Конечно, на прессе установлен надежный пневмораспределитель ПР13П16/10! Чувствую, скоро с ним на «ты» буду».

Технические характеристики пневмораспределителей П-Р13П

Преимущества и особенности эксплуатации

Выбор пневмораспределителя серии П-Р13П для вашей системы обеспечивает ряд эксплуатационных преимуществ:

1. Высокая надежность и ресурс работы. Клапанная конструкция с эластичными уплотнениями обеспечивает долгий срок службы даже при высокой частоте переключений.

2. Универсальность монтажа. Устройство можно устанавливать в любом пространственном положении, что значительно упрощает интеграцию в существующие схемы.

3. Устойчивость к вибрациям. Соответствие I степени жесткости по ГОСТ 28988 позволяет использовать распределитель на оборудовании с вибрационными нагрузками.

4. Совместимость с типовым оборудованием. Стандартные присоединительные размеры (резьбовые или стыковые) и давление 1 МПа делают этот пневмораспределитель легко заменяемым элементом многих пневмосистем.

5. Прямое пневматическое управление. Не требует дополнительных преобразователей сигнала, управляется напрямую давлением воздуха.

Принцип работы в составе пневмосистемы

В корпусе пневмораспределителя ПР13П16/10 расположен клапанный узел с уплотнениями, который поджимается возвратной пружиной. В монтажной плите выполнены каналы: питания (1), выходной (2), атмосферный (3) и управления (12). В исходном состоянии (без давления управления) выходной канал (2) соединен с атмосферным (3), а питание (1) перекрыто.

При подаче управляющего давления в канал (12) клапанный узел преодолевает усилие пружины и смещается. Это соединяет выходной канал (2) с каналом питания (1), подавая воздух к исполнительному механизму, и одновременно перекрывает атмосферный канал (3). После снятия управляющего давления пружина возвращает клапан в исходное положение, сбрасывая давление с выхода в атмосферу. Для снижения уровня шума сброса рекомендуется установка пневмоглушителя в канал (3).

Температурный режим и срок службы

Распределители рассчитаны на работу в широком климатическом диапазоне исполнений УХЛ4 и О4. Основными факторами, влияющими на ресурс, являются качество подаваемой рабочей среды (воздуха) и соблюдение требований по фильтрации. Непрерывная или циклическая работа в пределах заданных параметров давления и частоты срабатываний обеспечивает заявленный производителем ресурс. Регулярное сервисное обслуживание и контроль состояния уплотнений продлевают срок службы изделия.

Области применения и типы оборудования

Пневмораспределитель ПР13П16/10-01 и его аналоги активно применяются в различных отраслях промышленности:

Промышленное оборудование: Управление зажимными, подающими и позиционирующими пневмоцилиндрами на металлорежущих станках, прессах, литьевых машинах, автоматических линиях.

Строительная и спецтехника: В системах управления вспомогательными механизмами, тормозными системами (не основными), люками, ковшами (через пилотные каскады).

Ремонтные и сервисные комплексы: В составе испытательных стендов, пневматических подъемников, оборудования для шиномонтажа, где требуется надежное и быстрое переключение потоков воздуха.

Общее машиностроение: В качестве управляющего элемента в пневмоавтоматике конвейеров, сортировочных и упаковочных линий.

Структура условного обозначения (шифр)

Логика индекса модели следующая: П-Р13-П-ХХ/10-ХХ-Х

П-Р13 – Тип пневмораспределителя (трехлинейный, двухпозиционный).
П – Пневматическое одностороннее управление с пружинным возвратом.
ХХ/10 – Условный проход в мм (например, 16/10).
-01 (опционально) – Стыковое присоединение пневмолиний (отсутствие индекса означает резьбовое присоединение).
УХЛ4 или О4 – Климатическое исполнение и категория размещения по ГОСТ 15150.

Пример: Пневмораспределитель П-Р13П-16/10 УХЛ4 – модель с Ду=16мм, резьбовым присоединением, для умеренного и холодного климата.

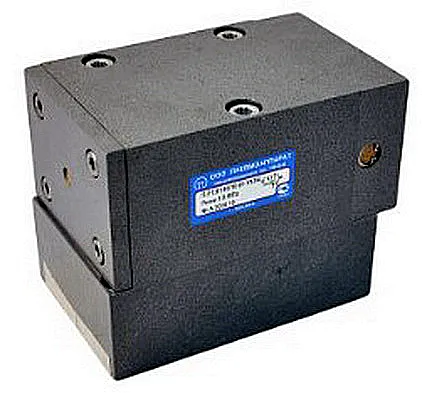

Внешний вид пневмораспределителя ПР13П16/10-01, вид сбоку на корпус и плиту стыкового присоединения.

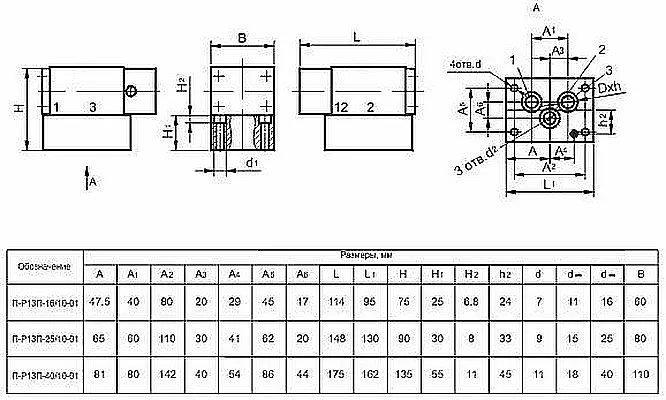

Габаритный чертеж или схема подключения пневмораспределителя П-Р13П-16/10, обозначения каналов 1, 2, 3, 12.

Габаритные и присоединительные размеры

Для проверки совместимости с существующим оборудованием необходимо учитывать тип присоединения. Модели с индексом «-01» имеют стыковое соединение через монтажную плиту с нижним расположением трубных отверстий. Уплотнение обеспечивается резиновыми кольцами из комплекта поставки. Резьбовые модели присоединяются через боковые отверстия. Монтаж производится на четыре винта. Изучение чертежей с точными межосевыми расстояниями и расположением крепежных отверстий – обязательный этап подготовки к установке.

Типичные ошибки при подборе пневмораспределителя

1. Выбор только по диаметру резьбы, без учета пропускной способности (Kv) и требуемого расхода воздуха для цилиндра, что приводит к нехватке мощности или низкой скорости штока.

2. Пренебрежение типом рабочей среды. Устройство рассчитано на работу с воздухом, содержащим распыленное масло, для смазки внутренних трущихся пар. Работа на сухом или грязном воздухе резко снижает ресурс.

3. Неучет минимального давления управления и рабочего давления. Если давление в системе управления ниже 0,2 МПа, клапан не сработает. Аналогично, рабочее давление в магистрали не должно опускаться ниже 0,25 МПа для гарантированного переключения.

4. Игнорирование климатического исполнения при установке в неотапливаемых помещениях или на улице. Исполнение О4 предназначено для более широкого температурного диапазона, чем УХЛ4.

Примеры оформления заказа

1. Базовая модель с резьбовым соединением: Пневмораспределитель П-Р13П-16/10 УХЛ4 (артикул или запрос по модели ПР13П16/10).

2. Модель со стыковым присоединением для монтажа на плиту: Пневмораспределитель П-Р13П-16/10-01 УХЛ4 (артикул или запрос ПР13П16/10-01).

3. Модель другого типоразмера с увеличенной пропускной способностью: Пневмораспределитель П-Р13П-20/10 УХЛ4 (Ду=20мм, Kv=9.3 м³/ч).
