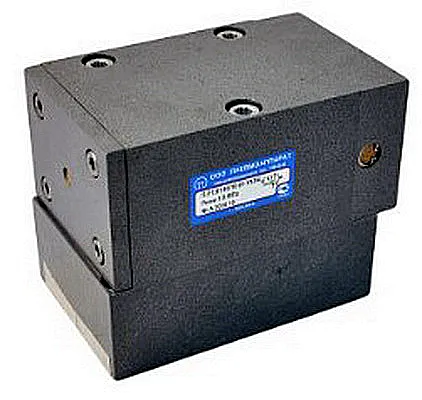

Пневмораспределитель ПР-13П-25/10 (исполнение -01) – это трехлинейный двухпозиционный распределительный блок клапанного типа.
Оборудование предназначено для коммутации пневмосигналов в пневмоприводах промышленных станков, прессов, строительной и иной техники. Блок обеспечивает управление цилиндрами с условным проходом до 25 мм (фактически рассчитан на подключение цилиндров диаметром до 250 мм), обеспечивая высокую скорость перемещения штока.
Назначение и область применения
Распределитель применяется в составе гидростанций и насосных групп, в системах с пневматическим односторонним управлением и пружинным возвратом золотникового узла в исходное состояние. Категория размещения УХЛ4 позволяет его эксплуатацию в умеренном и холодном климате (но не ниже -40°С). Основными областями применения являются:
- прессовое оборудование и штамповочные автоматы
- дорожно-строительная и сельскохозяйственная спецтехника
- подъемно-транспортные механизмы
- технологические линии в машиностроении
- ремонтные участки заводов, оснащенные централизованными пневмомагистралями
Инженеры любят рассказывать про пневмораспределитель, который работал без замены уплотнений три года. Когда его наконец разобрали, оттуда высыпался песок, а золотник был отполирован, как подшипник. "Это не ресурс," – заметил механик, – "это издевательство над термодинамикой".
Основные технические параметры
| Параметр | Типоразмеры серии П-Р13П-.../10 |
|---|
| П-Р13П-25/10 (резьба К1") | П-Р13П-25/10-01 (стыковое соединение) | Единицы измерения |
|---|
| 1. Условный проход (Ду) | 25 | 25 | мм |
| 2. Номинальное давление | 10.0 | 10.0 | МПа |
| 3. Рабочая среда | Сжатый воздух, очищенный до класса не грубее 10 по ГОСТ 17433. Допустимо содержание распыленного масла, используемого для смазки пневмосистемы. Не допускается наличие конденсата, абразивных частиц, агрессивных газов. | |
| 4. Климатическое исполнение, категория размещения | УХЛ4 по ГОСТ 15150-2014. Климатические факторы: У – умеренный климат, ХЛ – холодный климат (температура до минус 40°С). Категория 4 – для работы на открытом воздухе под навесом или в неотапливаемых помещениях. | |
| 5. Расход воздуха при давлении 0,63 МПа (номинальный) | 9,3 | 9,3 | м³/ч |
| 6. Максимальная частота срабатываний * | 450 | 450 | циклов/мин |
| 7. Масса, не более | 3.27 | 3.17 | кг |
| 8. Тип присоединения пневмолиний | Резьбовое К1" | Стыковое (фланцевое) | |
* Максимальное число срабатываний в минуту гарантируется при исправном состоянии уплотнений, давлении управления в пределах рабочего диапазона и отсутствии загрязнений в рабочей среде.
Конструктивные особенности и преимущества эксплуатации
Конструкция распределителя обеспечивает его высокую надежность и предсказуемость ресурса.
- Канал управления (на схемах условно обозначаемый как 12) выполнен отдельно от силовых каналов питания (1) и выхода (2), что минимизирует взаимное влияние потоков.
- В качестве запирающего элемента используется клапанный узел с эластичными уплотнениями (резина по ГОСТ), фиксируемый в исходном положении возвратной пружиной.
- В монтажной плите выполнены каналы: выходной (2), атмосферный (3), питания (1) и управления (12). Такая компоновка снижает гидравлические потери.
- Все резьбовые соединения (кроме присоединительной резьбы) выполнены в цековках основания и уплотнены поставляемыми в комплекте резиновыми кольцами.
Принцип работы в составе гидросистемы
При подаче сжатого воздуха в канал управления (12) создается давление на торец золотника или клапана. Последний, преодолевая усилие возвратной пружины, перемещается, соединяя канал питания (1) с выходным каналом (2). Атмосферный канал (3) в это время перекрыт. Поток воздуха или пневмосмеси в зависимости от типа исполнительного механизма устремляется к цилиндру, вызывая перемещение поршня.
При снятии управляющего давления пружина возвращает клапанный узел в исходное положение. Выходной канал (2) соединяется с атмосферным (3) для сброса давления и плавного возврата штока цилиндра. Для снижения уровня шума при сбросе рекомендуется в канал (3) устанавливать пневмоглушитель.
Температурный режим и ресурс работы
Эксплуатация возможна при температуре окружающей среды от -40°С до +50°С для исполнения УХЛ. Для холодного климата (ХЛ) диапазон сужается до -40°С...+40°С. Непрерывный ресурс до капитального ремонта (замены уплотнений) составляет не менее 100 000 циклов при соблюдении условий по качеству рабочей среды. На ресурс влияют:
- Фильтрация. Отсутствие фильтра грубой очистки (10 класс) сокращает срок службы уплотнений и клапана.
- Влажность воздуха. Конденсат в каналах приводит к коррозии и вымыванию смазки.
- Рабочее давление. Длительная работа на максимальном давлении 10 МПа ускоряет старение эластомерных элементов.
Типичные ошибки при подборе
- Выбор по типоразмеру присоединения без учета потребного расхода. Для цилиндров диаметром более 200 мм при требуемой высокой скорости штока может не хватить пропускной способности распределителя 25 мм.
- Игнорирование климатического исполнения. Установка устройства категории У3 (для отапливаемых помещений) на открытой строительной площадке зимой приведет к отказам.
- Несоблюдение типа рабочей среды. Попытка подачи через распределитель водомасляной эмульсии или загрязненного конденсатом воздуха выведет его из строя за сезон.
- Подключение без учета необходимости установки пневмоглушителя. Шум при сбросе, особенно в цехе, может превышать санитарные нормы.
Расшифровка условного обозначения
П-Р13П-25/10-01 УХЛ4 расшифровывается следующим образом:
- П-Р13П – серия трехлинейного двухпозиционного пневмораспределителя с пружинным возвратом.
- 25 – условный проход (Ду), 25 мм. Определяет размер присоединительной резьбы и пропускную способность.
- /10 – номинальное давление 10 МПа (100 бар).
- -01 – вариант присоединения пневмолиний: при наличии этой цифры – стыковое (фланцевое), при её отсутствии – резьбовое.
- УХЛ4 – климатическое исполнение (умеренный и холодный климат) и категория размещения (4 – на открытом воздухе под навесом).

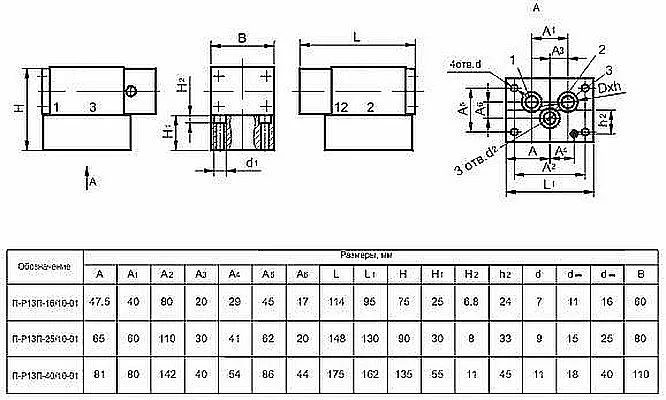

Габаритные и присоединительные размеры
Перед заменой вышедшего из строя узла или интеграцией нового оборудования необходимо сверять габаритные размеры монтажной пластины, межосевые расстояния крепежных отверстий и тип присоединения (резьба или стык) с параметрами на вашей плите или коллекторе. Изображение выше содержит все необходимые для этого данные.
Состав ремкомплекта и часто заменяемые элементы
| Наименование элемента | Материал по ГОСТ/ТУ | Признаки износа и условия замены |
|---|
| Уплотнительное кольцо золотника (поршня) | Резина МБС-2 (маслобензостойкая) | Потеря эластичности, трещины, постоянная "подсушка" каналов, увеличение времени срабатывания. Замена при каждом ТО (10-15 тыс. циклов). |
| Возвратная пружина | Сталь 65Г | Ослабление (уменьшение усилия возврата), поломка витка. Приводит к неполному возврату в исходное положение и подсосу воздуха. Меняется при потере усилия более 20%%. |
| Уплотнение штока (если предусмотрено конструкцией) | Резина 3311 | Появление течи по штоку, заедание при перемещении. Меняется при обнаружении утечек. |
| Седло клапана (контактная поверхность) | Сталь 40Х13 | Задиры, эрозия от ударов частицами, изменение геометрии. Требует расточки или замены корпуса. |
Примеры оформления заказа
- Базовый вариант: Для стандартной гидравлической схемы с резьбовым подключением К1" – «Пневмораспределитель П-Р13П-25/10 УХЛ4».
- Для коллектора со стыковыми соединениями: «Пневмораспределитель П-Р13П-25/10-01 УХЛ4».
- Ремонтный комплект: В запросе указать «Ремкомплект уплотнений для ПР-13П-25/10» и требуемое количество.
Наши специалисты помогут подобрать точный аналог к списанному или отсутствующему в каталоге распределителю, если вы предоставите его маркировку или фотографию. Сохраняйте шильдики со старого оборудования.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать распределитель по давлению, расходу и типу подключения для существующей системы?
Исходите из паспортных данных вашего гидроцилиндра или пневмоцилиндра: его внутренний диаметр и требуемая скорость хода определяют необходимый расход (л/мин). Номинальное давление распределителя должно быть не меньше максимального рабочего давления в вашей системе (обычно на 10-15%% выше). Тип подключения (резьба или стык) определяется конструкцией коллектора. Для Ду 25 мм типовые резьбы: К1" (G1"), для стыкового соединения – фланец по соответствующим чертежам.
Какие сроки поставки и условия доставки по России? Есть ли изделия на складе?
Базовая модель ПР-13П-25/10 УХЛ4 обычно имеется в наличии на центральном складе в Москве. Срок отгрузки – 1-3 рабочих дня. Доставка в регионы осуществляется транспортными компаниями (Деловые Линии, ПЭК, КИТ и др.) в срок от 2 до 7 дней в зависимости от удаленности. В Екатеринбург, Новосибирск, Казань, Ростов-на-Дону действуют регулярные отгрузки.
Как условия эксплуатации (мороз, открытая площадка, пыль) влияют на выбор и обслуживание?
Для работы на морозе до -40°С подходит только исполнение ХЛ или УХЛ4. Обязательна установка влагоотделителя и осушителя воздуха перед распределителем для предотвращения обмерзания каналов конденсатом. В пыльных условиях (стройплощадки, карьеры) требуется установка фильтра с тонкостью очистки не хуже 10 класса по ГОСТ 17433 на входе в систему.
Можно ли подобрать аналог к старому распределителю другой марки? Как проверить совместимость?
Да, наши инженеры подберут функциональный аналог. Для проверки совместимости необходимо предоставить: условный проход (Ду), тип присоединения (размер резьбы/чертеж фланца), рабочее давление, тип и расход рабочей среды. Мы также анализируем габаритные и присоединительные размеры по вашим чертежам.
