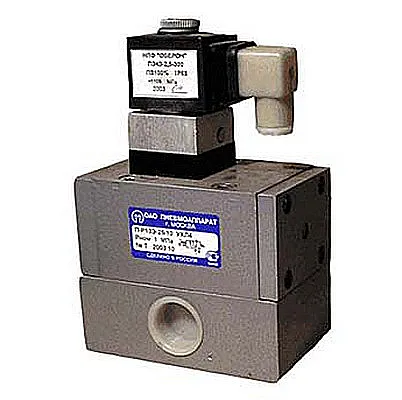

Пневмораспределитель ПР13Э32/10 представляет собой трехлинейное устройство с электропневматическим управлением и пружинным возвратом, предназначенное для коммутации потоков сжатого воздуха в промышленных системах. Данная модель с условным проходом 32 мм рассчитана на управление исполнительными механизмами с большим расходом, такими как мощные цилиндры и пневмомоторы, обеспечивая высокое быстродействие и надежность работы всего пневмопривода.
Описание и область применения пневмораспределителя ПР13Э32/10
Пневмораспределитель ПР-13Э-32/10-...В УХЛ4 относится к клапанным устройствам с пилотным управлением. Его основная функция — переключение потоков рабочей среды (сжатого воздуха) по команде электрического сигнала. Оборудование данного типа востребовано в составе прессового и станкостроительного оборудования, автоматических линий, строительной и специальной техники, где требуются точное и быстрое управление пневмоцилиндрами большого диаметра. Климатическое исполнение УХЛ4 допускает эксплуатацию в умеренных и холодных макроклиматических районах при размещении в помещениях с искусственным регулированием климатических условий.
Ассортимент серии ПР13Э включает типоразмеры от Ду 12 мм до Ду 40 мм, что позволяет подобрать пневмораспределитель под конкретные задачи по расходу и давлению. Код ТН ВЭД для подобных изделий — 8481 80 910 0.
Габаритные размеры и масса для основных моделей серии:
| Модель | Условный проход Ду, мм | Масса, кг (не более) |
|---|
| П-Р13Э-12/10 | 12 | 2.19 |
| П.Р13Э-20/10 | 20 | 4.18 |
| П-Р13Э-32/10 | 32 | 8.78 |
| П-Р13Э-40/10 | 40 | 8.78 |
Вес и размеры указывают на солидную конструкцию, рассчитанную на длительную эксплуатацию в условиях высоких нагрузок.

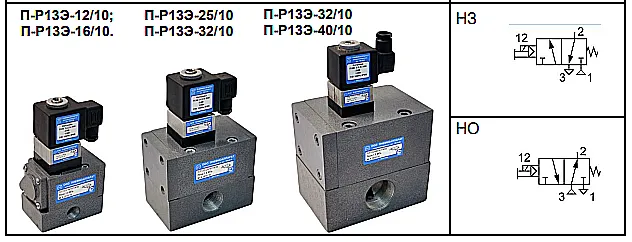

Расшифровка обозначения пневмораспределителя ПР13Э32/10
Структура индекса модели содержит всю необходимую информацию для однозначной идентификации и подбора.
П-Р13 – Тип устройства: пневмораспределитель.
Э – Электропневматическое управление.
32/10 – Условный проход (Ду) в мм и номинальное давление в МПа (1.0 МПа).
Отсутствие индекса «-01» после «/10» означает резьбовое присоединение пневмолиний. Индекс «-01» обозначает стыковое присоединение.
УХЛ4 – Климатическое исполнение (Умеренно-холодный климат) и категория размещения 4 (для закрытых помещений с искусственным регулированием климата).
— В чем отличие пневматика от гидравлика?
— Пневматик работает с воздухом, а гидравлик — с давлением. Вот и приходит пневмораспределитель ПР13Э32/10 и говорит: «Дай мне свой сжатый воздух, а я его направлю куда надо». И все ему верят.
Технические характеристики и параметры эксплуатации
Ключевые рабочие параметры определяют надежность и эффективность применения пневмораспределителя ПР13Э-32/10 в различных системах. Основные характеристики сведены в таблицу.
| Параметр | Значение для модели ПР13Э32/10 | Примечание |
|---|
| Условный проход (Ду) | 32 мм | Определяет присоединительные размеры |
| Номинальное давление, PN | 1.0 МПа (10 бар) | Рабочее давление среды |
| Минимальное рабочее давление | не более 0.25 МПа (2.5 бар) | Нижний порог стабильной работы |
| Пропускная способность (Kv) | не менее 15.0 м³/ч | Характеристика расхода через открытый клапан |
| Время включения | не более 0.09 с | От подачи сигнала до полного открытия |
| Время выключения | не более 0.13 с | От снятия сигнала до полного закрытия |
| Максимальная частота срабатываний | не менее 150 циклов/мин | Для режимов с высокой цикличностью |
| Тип рабочей среды | Сжатый воздух | Очистка не грубее 10 класса по ГОСТ 17433 |
| Напряжение питания | Постоянный ток: 12, 24, 48, 110 В
Переменный ток 50 Гц: 12, 24, 36, 48, 110, 220, 380 В
Переменный ток 60 Гц: 110, 220 В | Широкий диапазон для интеграции |
| Потребляемая мощность | Постоянный ток: 12 Вт
Переменный ток 50 Гц: 21 ВА
Переменный ток 60 Гц: 28 ВА | Низкое энергопотребление |
Принцип работы распределителя
Распределительный узел клапанного типа с эластичными уплотнениями находится в корпусе, где удерживается в исходном (нормально закрытом) положении возвратной пружиной. В монтажной плите выполнены три канала: питания (1), выходной (2) и атмосферный (3). Управление осуществляется вспомогательным пилотным клапаном (линейным пневмораспределителем ПЭК3-2,5-21), закрепленным на корпусе. При подаче электрического сигнала срабатывает пилот, который, в свою очередь, переключает основной золотник. Выходной канал соединяется с линией питания, а атмосферный перекрывается. После снятия управляющего напряжения под действием пружины клапанный узел возвращается в исходное состояние. При необходимости использования в схеме нормально открытого исполнения (НО) назначение каналов (1) и (3) меняется местами, а плита с пилотным клапаном разворачивается на 180°.
Преимущества и особенности эксплуатации
Использование пневмораспределителя ПР13Э32/10 в промышленных системах обеспечивает ряд значимых преимуществ:
- Высокая производительность и скорость работы. Пропускная способность 15 м³/ч и время срабатывания менее 0.1 секунды гарантируют отклик гидростанции или пневмосистемы на управляющие команды без задержек.
- Универсальность подключения и управления. Широкий диапазон рабочих напряжений (от 12 В пост. тока до 380 В перем. тока) позволяет интегрировать устройство в существующие схемы автоматизации практически без доработок.
- Надежность конструкции и долгий ресурс работы. Исполнение УХЛ4 и класс защиты IP65 обеспечивают стабильную работу в условиях цеха. Клапанный узел с эластичными уплотнениями минимизирует утечки.
- Снижение эксплуатационных расходов. Компактность, удобство монтажа и наличие возможности ручного дублирования облегчают сервисное обслуживание и уменьшают время простоя оборудования.
- Совместимость с типовыми системами. Стандартные резьбовые присоединительные размеры (Ду 32 мм) и трехлинейная схема делают этот пневмораспределитель удобной заменой для многих устаревших или вышедших из строя аналогов.
Температурный режим и срок службы
Пневмораспределители серии ПР13Э рассчитаны на эксплуатацию в климатических исполнениях УХЛ и О, что подразумевает работу в диапазоне температур, характерном для отапливаемых производственных помещений. Критически важным фактором для обеспечения заявленного ресурса является качество подаваемой рабочей среды. Сжатый воздух должен соответствовать 10 классу очистки по ГОСТ 17433 и содержать распыленное масло для смазки трущихся пар. Системы фильтрации и подготовки воздуха, установленные до распределителя, напрямую влияют на долговечность эластичных уплотнений и всего клапанного узла. При соблюдении требований по давлению (от 0.25 до 1.0 МПа) и чистоте воздуха устройство рассчитано на длительную работу в режиме непрерывных цикличных нагрузок.
Типичные ошибки при подборе
- Выбор только по диаметру присоединения. Необходимо учитывать не только Ду, но и требуемую пропускную способность (Kv) для обеспечения необходимой скорости срабатывания цилиндров.
- Игнорирование типа и качества рабочей среды. Использование неочищенного воздуха или среды с конденсатом приводит к быстрому износу уплотнений и выходу из строя пилотного клапана.
- Несоответствие электрических параметров. Важно проверять напряжение и род тока (постоянный/переменный) управляющего сигнала с данными, указанными для конкретного исполнения пневмораспределителя.
- Неправильное определение климатического исполнения. Устройства УХЛ4 предназначены для работы в отапливаемых помещениях. Для уличных или неотапливаемых площадок требуется подбор иной модификации.
Примеры использования и совместимое оборудование
Пневмораспределитель ПР13Э32/10 применяется в гидравлических и пневматических системах, требующих управления большими расходами. Основные области применения:
- Прессовое оборудование (гидравлические и пневматические прессы).
- Станки с ЧПУ для управления зажимными механизмами и системами автоматической подачи.
- Оборудование для литья пластмасс под давлением.
- Строительная и дорожная техника (управление отбойными молотками, опусканием/подъемом рабочего оборудования).
- Специализированные технологические линии в пищевой, деревообрабатывающей и металлургической промышленности.
Габаритные и присоединительные размеры

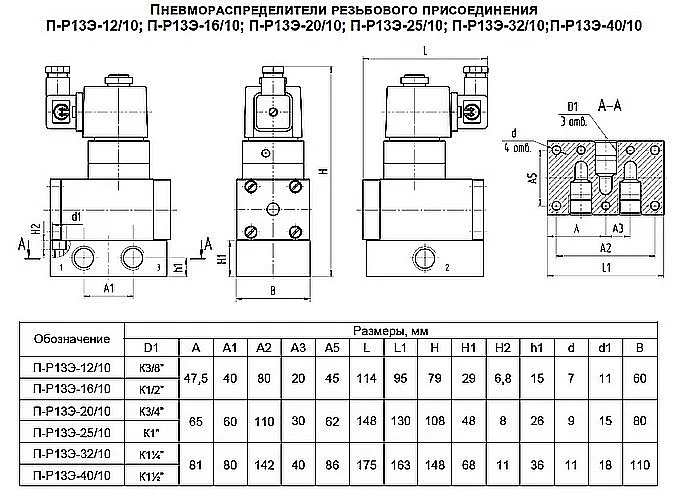

Для корректной установки и замены необходимо сверять монтажные размеры и расположение отверстий.
Конкретные размеры и схемы присоединения уточняйте у технических специалистов компании-поставщика для проверки совместимости с вашим оборудованием.
Примеры заказа и поставки
В зависимости от требований системы можно заказать следующие типовые варианты:
- Базовая модель с резьбовым подключением: Пневмораспределитель П-Р13Э-32/10 УХЛ4.
- Модель со стыковым присоединением для интеграции в линию быстросъемными муфтами: П-Р13Э-32/10-01 УХЛ4.
- Исполнение для общепромышленного климата: П-Р13Э-32/10 О.4.
