Пневмораспределитель ПР-13П-40/10 — это трёхлинейный двухпозиционный аппарат клапанного типа с условным проходом 40 миллиметров, предназначенный для коммутации пневматических сигналов в системах управления различными пневмоприводами. Устройства серии ПР-13П-40/10 оснащены пневматическим управлением одностороннего действия и пружинным возвратом в исходную позицию.
Описание и назначение распределителя ПР-13П-40/10
Модель ПР-13П-40/10 разработана для эффективного управления пневмоцилиндрами значительного диаметра (до 250 мм) в составе промышленного оборудования. Основная функция прибора — переключение потоков очищенного сжатого воздуха, что обеспечивает высокие скорости перемещения рабочих органов гидравлических и пневматических машин. Благодаря высокой пропускной способности, пневмораспределитель ПР-13П-40/10 способен работать в системах с большим расходом рабочей среды.
Вес и габаритные размеры распределителей варьируются в зависимости от типа исполнения и условного прохода. Для базовой модели ПР-13П-40/10 с резьбовым присоединением максимальная масса не превышает 7,6 кг. Классификационный код по товарной номенклатуре внешнеэкономической деятельности (Код ТН ВЭД) для данного вида оборудования — 8481 80 000 0.
| Типоразмер (условный проход, мм) |
Тип присоединения |
Масса, кг, не более |
| П-Р13П-40/10 (40 мм) |
Резьбовое K1 1/4" |
7.6 |
| П-Р13П-40/10-01 (40 мм) |
Стыковое (на плите) |
7.1 |
— Почему пневмораспределитель всегда такой уверенный в себе? — Потому что он знает, что у него есть давление управления и чёткая позиция!
Технические характеристики
Промышленные пневмораспределители серии ПР-13П предназначены для эксплуатации в строго определённых условиях. При подборе важно учитывать не только давление, но и тип рабочей среды, а также условия подключения.
| Параметр |
Значение для типоразмера ПР-13П-40/10 |
| Условный проход, Ду |
40 мм |
| Номинальное рабочее давление |
1.0 МПа (10 бар) |
| Минимальное рабочее давление |
не более 0.25 МПа |
| Минимальное давление управления |
не более 0.2 МПа |
| Пропускная способность, Kv |
не менее 15.0 м³/ч |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с распылённым маслом |
| Тип присоединения |
Резьбовое (K1 1/4") или стыковое (исполнение -01) |
| Климатическое исполнение и категория размещения |
УХЛ4 или О4 по ГОСТ 15150 |
Преимущества и особенности эксплуатации
Использование промышленного пневмораспределителя ПР-13П-40/10 в системах управления приводами даёт ряд практических выгод для производственных и сервисных компаний:
- Высокая надёжность и увеличенный ресурс: Клапанная конструкция с эластичными уплотнениями обеспечивает долговечную работу даже при высоких нагрузках и частых срабатываниях.
- Стабильное управление большими цилиндрами: Прибор гарантирует высокую скорость перемещения штока цилиндров диаметром до 250 мм, что критически важно для производительности прессов и другого тяжёлого оборудования. Пневмораспределитель ПР-13П-40/10 обеспечивает плавное и чёткое управление.
- Универсальность монтажа: Устройство может быть установлено в любом пространственном положении, а два варианта подключения (резьба или плита) упрощают интеграцию в существующие системы.
- Уменьшение простоев: Простая и продуманная конструкция облегчает техническое обслуживание и замену расходных элементов, сокращая время ремонтных работ.
- Совместимость с типовыми гидросистемами: Стандартизированные присоединительные размеры и требования к качеству воздуха делают пневмораспределитель ПР-13П-40/10 совместимым с большинством промышленных установок.
Принцип работы распределителя ПР-13П
В основе функционирования аппарата лежит клапанный узел с эластичными уплотнителями, который размещён в корпусе и поджат пружиной в исходное положение. В монтажной плите выполнены три основных канала: питание (1), выход к исполнительному механизму (2) и атмосферный канал (3). Отдельный канал (12) предназначен для подачи управляющего сигнала. При подаче давления управления через канал (12) сжатый воздух воздействует на клапан, преодолевая усилие возвратной пружины. Золотник перемещается, соединяя выходной канал с линией питания, при этом атмосферный канал надёжно перекрывается. После снятия управляющего давления пружина возвращает клапанный узел в исходную позицию, перекрывая питание и соединяя выход со сбросом в атмосферу. Для снижения уровня шума при сбросе воздуха рекомендуется оснащать канал (3) пневмоглушителем.
Температурный режим и срок службы
Оборудование, в том числе модель ПР-13П-40/10, рассчитано на продолжительную работу в условиях цеха. Допустимый температурный диапазон окружающей среды определяется климатическим исполнением: для УХЛ это от +1°C до +40°C, для О — от –10°C до +40°C. Распределители могут работать в режиме продолжительной (непрерывной) нагрузки или в циклическом режиме с высокой частотой срабатываний — до 200 циклов в минуту для типоразмера Ду 40 мм. На ресурс пневмораспределителя ПР-13П-40/10 напрямую влияют несколько факторов: качество очистки сжатого воздуха, наличие в нём распылённой масляной фракции для смазки, соблюдение номинального давления и регулярность сервисного обслуживания. При соблюдении условий эксплуатации и своевременной замене уплотнений устройство способно проработать длительный срок без отказов.
Область применения
Благодаря высокой пропускной способности и надёжности, пневмораспределитель ПР-13П-40/10 используется в самых разных отраслях промышленности для управления мощными пневмоприводами:
- Металлообработка: Управление зажимными устройствами, прессами, механизмами подачи на станках ЧПУ.
- Машиностроение: Сборочные линии, подъёмно-транспортные системы, испытательные стенды.
- Строительная и дорожная техника: Управление рабочими органами виброплит, асфальтоукладчиков, механизмами подъёма.
- Специальная техника: Линии упаковки, сельскохозяйственное оборудование, системы автоматизации складов.
- Гидростанции и насосные группы: В составе систем управления запорной и регулирующей арматурой на вспомогательных линиях.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности пневмораспределителя ПР-13П-40/10 рекомендуется иметь в наличии стандартный набор уплотнительных элементов. Как правило, в комплект поставки входят резиновые кольца для герметизации рабочих каналов при стыковом монтаже.
Наиболее подвержены износу и требуют периодической замены следующие компоненты:
- Эластичные уплотнения (манжеты) клапанного узла: Изнашиваются из-за постоянного трения и воздействия мелких абразивных частиц в воздухе.
- Возвратная пружина: Может уставать и терять жёсткость при интенсивной циклической работе.
- Уплотнительные резиновые кольца в местах присоединения: Теряют эластичность со временем или при перепадах температур, что ведёт к утечкам.
Своевременная фильтрация масла и воздуха, поступающего к распределителю, значительно продлевает срок службы этих элементов. Таким образом, обслуживание пневмораспределителя ПР-13П-40/10 сводится к контролю качества рабочей среды.
Типичные ошибки при подборе
Во избежание проблем с эксплуатацией и совместимостью, при выборе распределителя следует обращать внимание на ключевые параметры:
- Неверный выбор по присоединительным размерам без учёта расхода: Резьба K1 1/4" может подходить по месту, но если потребляемый расход системы превышает пропускную способность 15 м³/ч, устройство станет «узким местом».
- Игнорирование качества рабочей среды: Использование неочищенного или сухого воздуха ведёт к ускоренному износу уплотнений пневмораспределителя ПР-13П-40/10.
- Выбор без учёта климатических условий: Установка исполнения УХЛ (для умеренного и холодного климата) в неотапливаемом помещении с отрицательными температурами может привести к выходу из строя.
- Несоответствие типа управления: Данная модель требует наличия отдельного источника управляющего давления не менее 0.2 МПа. Его отсутствие делает работу устройства невозможной.

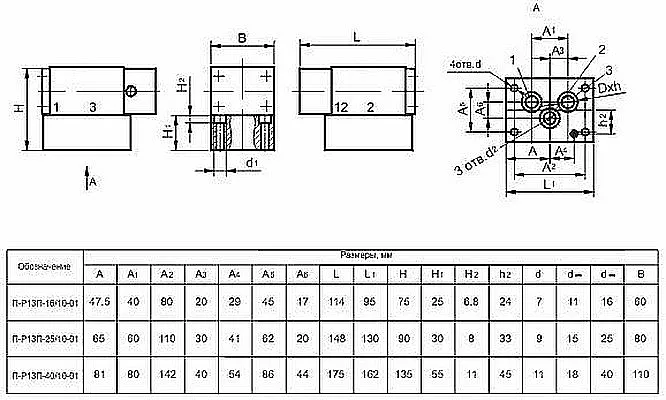

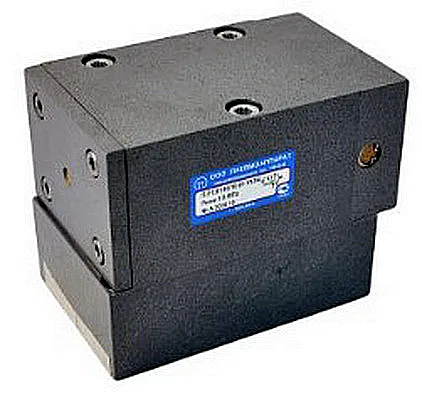

Вашему вниманию представлены изображения промышленного пневмораспределителя ПР-13П-40/10.
На изображениях хорошо видны габаритные размеры, монтажная плита и тип присоединения, что позволяет проверить совместимость устройства с уже установленным оборудованием.
Структура условного обозначения (индекса)
Условное обозначение пневмораспределителя содержит всю необходимую для подбора информацию. Рассмотрим на примере модели Пневмораспределитель П-Р13П-40/10-01 УХЛ4:
- П-Р13 — Тип пневмораспределителя (трёхлинейный двухпозиционный).
- П — Электропневматическое управление.
- 40/10 — Условный проход (40 мм) и код серии/исполнения.
- -01 — Стыковое присоединение пневмолиний (отсутствие индекса означает резьбовое присоединение).
- УХЛ4 — Климатическое исполнение (умеренно-холодный климат) и категория размещения 4 по ГОСТ 15150.
Примеры наиболее востребованных конфигураций для заказа:
- Базовая модель: Пневмораспределитель П-Р13П-40/10 УХЛ4 — резьбовое подключение K1 1/4", исполнение УХЛ4.
- Модель со стыковым подключением: Пневмораспределитель П-Р13П-40/10-01 УХЛ4 — для монтажа на стандартную плиту.
- Модель в исполнении «О»: Пневмораспределитель П-Р13П-40/10 О4 — для отапливаемых помещений.
Оборудование бренда ГИДРАВЛИК поставляется по всей России и странам СНГ компанией ГИДРАВЛИКА. Наши специалисты готовы оказать квалифицированную техническую консультацию, помочь с подбором аналога под вашу существующую систему и составить коммерческое предложение. Доставка осуществляется в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Для оформления заказа или получения подробных консультаций свяжитесь с нами через раздел Контакты или оставьте заявку на сайте.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию распределителя по давлению, расходу и типу подключения?
Для корректного выбора модели ПР-13П-40/10 определите максимальное рабочее давление в вашей системе (не более 1.0 МПа) и пиковый расход воздуха через цилиндр. Если расход превышает 15 м³/ч — требуется рассмотреть распределитель большего типоразмера. Тип подключения зависит от конструкции ввода-вывода пневмолиний на вашей установке: для прямого вкручивания трубы выбирайте резьбовое исполнение, для монтажа на общую распределительную плиту — исполнение с индексом «-01».
Какие сроки поставки и доставки по России и СНГ, есть ли товар на складе?
Наличие наиболее популярных моделей, включая ПР-13П-40/10-01УХЛ4, регулярно обновляется на нашем складе. Актуальную информацию о складских остатках уточняйте у менеджеров. Стандартные сроки поставки по России (Москва, СПб, Урал, Сибирь) составляют от 3 до 10 рабочих дней в зависимости от региона. Доставка в страны СНГ осуществляется по согласованным логистическим маршрутам, сроки обсуждаются индивидуально.
Насколько критично качество сжатого воздуха и масла для эксплуатации?
Качество рабочей среды критически важно для ресурса устройства. Производитель предписывает использование воздуха, очищенного не грубее 10 класса по ГОСТ 17433 (с удалением пыли, влаги и масляного тумана), а также обязательное наличие распылённого масла для смазки трущихся пар. Работа на сухом или загрязнённом абразивом воздухе приводит к ускоренному износу эластичных уплотнений клапанного узла.
Можно ли установить данный распределитель взамен вышедшего из строя на старом оборудовании? Подберёте ли вы аналог?
Да, специалисты компании ГИДРАВЛИКА регулярно подбирают совместимые аналоги для замены распределителей на эксплуатируемом оборудовании. Для этого необходимо предоставить фотографии старого устройства, его маркировку, известные параметры (давление, условный проход) и габаритные/присоединительные размеры. Клапанный пневмораспределитель ПР-13П-40/10 зачастую является функциональным аналогом многих распространённых промышленных моделей с пропускной способностью около 15 м³/ч.
