Пневмораспределитель ПР13П32/10 (серия П-Р13П-32/10 УХЛ4) – это трехлинейное двухпозиционное устройство клапанного типа с номинальным условным проходом 32 мм, предназначенное для коммутации пневматических сигналов в системах с высокими расходами воздуха. Основная область применения – управление пневмоприводами на прессовом, подъемно-транспортном и обрабатывающем оборудовании. Конструкция с пневматическим односторонним управлением и пружинным возвратом обеспечивает высокую надежность и быстродействие.
Масса модели с резьбовым присоединением не превышает 7,6 кг. Типичные габаритные размеры изделия в зависимости от исполнения составляют порядка 180-220 мм по длине и ширине. Код ТН ВЭД для данного типа продукции – 8481 80 159 0. Ниже приведена таблица габаритов и массы для различных типоразмеров серии.
| Типоразмер (Условный проход, мм) |
Тип присоединения |
Примерная масса, кг |
| 12, 16 |
Резьбовое / Стыковое |
1.4 – 1.5 |
| 20, 25 |
Резьбовое / Стыковое |
3.2 – 3.3 |
| 32, 40 |
Резьбовое / Стыковое |
7.1 – 7.6 |
На совещании по запуску новой линии инженер спрашивает механика: «Почему стоит именно этот пневмораспределитель ПР13П32/10?». Механик, не отрываясь от гаечного ключа, отвечает: «Потому что старый сказал: “Ду-32” и вышел из строя. Этот молчит и работает.»
Технические характеристики пневмораспределителей серии П-Р13П
Пневмораспределитель данного типа характеризуется стабильными параметрами в широком диапазоне условий эксплуатации. Ключевые показатели, такие как рабочее давление и производительность, обеспечивают его универсальность для большинства промышленных задач.
| Параметр |
Значение для типоразмера Ду 32 мм |
Единица измерения |
| Номинальное (рабочее) давление |
1.0 |
МПа |
| Минимальное рабочее давление |
0.25 |
МПа |
| Диапазон температур рабочей среды |
от +5 до +50 |
°C |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с распыленным маслом |
- |
| Присоединительные размеры (резьбовое исполнение) |
К1 ¼" (К1 ?") |
- |
| Масса (резьбовое исполнение), не более |
7.6 |
кг |
| Пропускная способность, Kv, не менее |
15.0 |
м³/ч |
| Максимальное число срабатываний в минуту |
200 |
цикл/мин |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя ПР13П32/10 для модернизации или ремонта оборудования предоставляет пользователю ряд существенных эксплуатационных преимуществ:
- Высокая надежность и увеличенный ресурс работы за счет клапанной схемы с эластичными уплотнениями, менее чувствительной к загрязнениям по сравнению с золотниковыми аналогами.
- Стабильность давления и расхода в широком диапазоне рабочих условий, что критично для поддержания точности работы автоматизированных линий.
- Удобство монтажа и обслуживания. Раздельная конструкция корпуса и монтажной плиты позволяет проводить установку и демонтаж без нарушения контуров пневмосистемы.
- Совместимость с большинством типовых гидростанций и пневмосистем российского и импортного производства благодаря стандартным присоединительным размерам.
- Снижение простоев оборудования. Конструктивная простота и доступность ремкомплектов позволяют проводить быстрое восстановление работоспособности.
Принцип работы и конструкция
Распределительный узел пневмораспределителя ПР13П32/10 построен по клапанной схеме. В корпусе установлен клапанный узел с эластичными уплотнениями, который пружиной удерживается в исходном положении. В монтажной плите выполнены три основных канала: питания (1), выходной (2) и атмосферный (3). Отдельно выведен канал управления (12). При подаче сжатого воздуха в канал управления создается усилие, преодолевающее сопротивление пружины. Клапанный узел смещается, соединяя выходной канал с линией питания и герметично закрывая атмосферный канал. После сброса давления управления пружина возвращает узел в исходное состояние, размыкая питание и соединяя выходную линию с атмосферой для сброса давления. Для снижения уровня шума от выходящего воздуха в канал (3) рекомендуется установка штатного пневмоглушителя.
Температурный режим и ресурс работы
Оборудование рассчитано на работу при температуре окружающей среды и рабочей среды от +5°C до +50°C для исполнения УХЛ4. Допускается работа в режиме непрерывной коммутации или циклической нагрузки с частотой до 200 срабатываний в минуту для модели Ду 32 мм. Срок службы пневмораспределителя ПР13П32/10 напрямую зависит от трех ключевых факторов: качества фильтрации воздуха (не грубее 10 класса), наличия в системе распыленного масла для смазки трущихся пар и соблюдения номинального давления в пределах 0.25–1.0 МПа. Регулярное сервисное обслуживание, включающее проверку состояния уплотнений, существенно продлевает межремонтный интервал.
Типичные ошибки при подборе
- Выбор устройства только по диаметру резьбы, без учета требуемой пропускной способности (Kv) и расхода воздуха в системе.
- Игнорирование требований к качеству рабочей среды, что приводит к быстрому износу уплотнений клапанного узла.
- Использование распределителя за пределами допустимого температурного диапазона, например, на неотапливаемых открытых площадках в зимний период.
- Несоответствие типа управления (в данном случае – одностороннее пневматическое управление) имеющейся в системе схеме подачи управляющего сигнала.
Область применения
Данный пневмораспределитель нашел широкое применение в различных отраслях промышленности благодаря своей надежности и высокой производительности. Его используют для управления пневмоцилиндрами большого диаметра (до 250 мм) в составе следующего оборудования:
- Кузнечно-прессовое и штамповочное оборудование (гидравлические и пневматические прессы).
- Металлообрабатывающие станки (автоматические линии, манипуляторы для подачи заготовок).
- Подъемно+транспортные механизмы: краны, подъемники, зажимные устройства.
- Системы автоматизации в деревообработке и производстве строительных материалов.
- Станции промышленной пневмоавтоматики и гидростанции, где требуется коммутация высоких расходов воздуха.

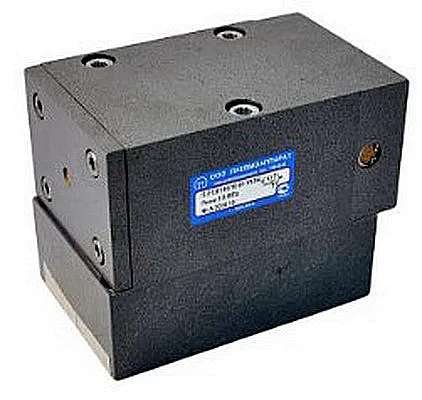

Вид спереди на пневмораспределитель ПР-13П-32/10, демонстрирующий литые каналы и габариты устройства.
Ремонтный комплект и часто заменяемые запчасти
Наиболее подвержены износу в процессе эксплуатации элементы, обеспечивающие герметичность. В ремкомплект для пневмораспределителя ПР13П32/10 обычно входят следующие позиции:
| Наименование детали |
Материал |
Причина и условия износа |
| Уплотнительные кольца (манжеты) клапанного узла |
Маслобензостойкая резина |
Абразивный износ при наличии в воздухе твердых частиц, потеря эластичности из-за температурных перепадов или неподходящей смазки. |
| Возвратная пружина |
Пружинная сталь |
Потеря упругости при длительной циклической нагрузке или работе на предельной частоте срабатываний. |
| Уплотнительные прокладки между корпусом и плитой |
Паронит, резина |
«Сдавливание», старение материала, механические повреждения при многократном монтаже/демонтаже. |
Условное обозначение и расшифровка индекса
Индекс модели содержит всю необходимую информацию для однозначной идентификации. Рассмотрим на примере пневмораспределителя П-Р13П-32/10 УХЛ4:
- П-Р13 – Тип устройства: пневмораспределитель трехлинейный двухпозиционный.
- П – Вид управления: электропневматическое (соленоидное) с пружинным возвратом.
- 32/10 – Условный проход (32 мм) и номинальное давление (1.0 МПа).
- ОТСУТСТВИЕ индекса "-01" – Исполнение с резьбовым присоединением пневмолиний. Индекс "-01" означал бы стыковое присоединение.
- УХЛ4 – Климатическое исполнение (умеренный и холодный климат) и категория размещения 4 (работа в закрытых помещениях с искусственным регулированием условий).

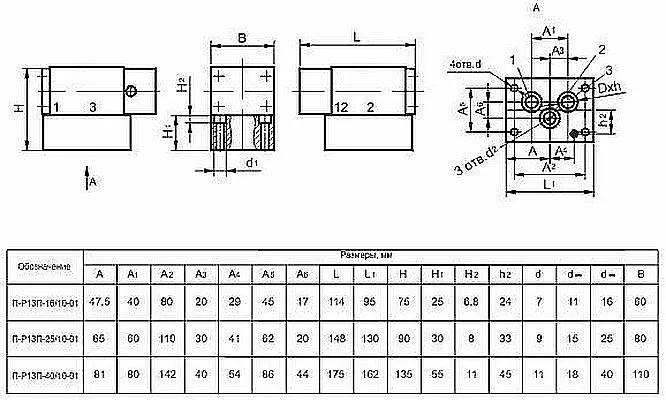

Габаритный чертеж пневмораспределителя ПР13П32/10 с размерами для проверки совместимости в пневмосистеме.
Габаритные и присоединительные размеры
Для корректного монтажа важно учитывать не только резьбу подключения (К1 ¼"), но и межосевые расстояния крепежных отверстий на монтажной плите, а также вылет патрубков. Это позволяет убедиться в совместимости с посадочным местом на гидростанции или другом оборудовании без необходимости переделки конструкции. Точные размеры конкретной модели уточняйте по техническому паспорту или у наших специалистов.
Примеры заказа и комплектации
При оформлении заказа важно указывать полное условное обозначение. Вот типовые варианты:
- Базовая модель с резьбовым подключением: Пневмораспределитель П-Р13П-32/10 УХЛ4. Исполнение с резьбой К1 ¼", наиболее распространенный вариант для замены.
- Модель со стыковым присоединением: Пневмораспределитель П-Р13П-32/10-01 УХЛ4. Для монтажа на специальную плиту с уже готовыми подводящими каналами.
- Модель другого типоразмера: Пневмораспределитель П-Р13П-25/10 УХЛ4. Условный проход 25 мм, резьба К1", для систем с меньшим расходом.
