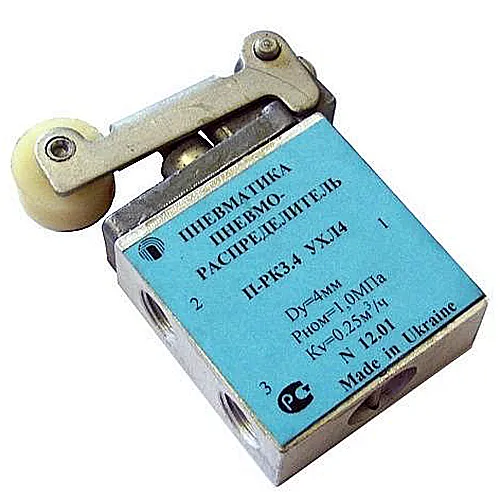

Конструктивно надежный и компактный Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 служит базовым компонентом для точного управления потоками сжатого воздуха в современных промышленных системах. Это высокоточное устройство от производителя ГИДРАВЛИК с двухпозиционным механизмом и роликовым приводом обеспечивает стабильную и безотказную работу пневмоприводов в условиях интенсивной эксплуатации. Конструкция данного распределителя гарантирует продолжительный ресурс службы и минимальное время срабатывания.
Описание и основное назначение устройства
Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 спроектирован для точного переключения направлений воздушных потоков в системах промышленной пневмоавтоматики. Модель относится к категории нормально закрытых распределителей с механическим управлением посредством роликового толкателя. Ключевое назначение данного устройства – управление исполнительными механизмами в станках с ЧПУ, упаковочных автоматах, сборочных и автоматизированных линиях, где критически важны точность позиционирования, высокая частота циклов и общая надежность гидравлической и пневматической системы.
Габариты, масса и коды классификации
Вес устройства не превышает 0,12 кг, что значительно упрощает процесс его монтажа и интеграции в существующие системы. Габаритные размеры корпуса составляют 45×32×40 мм. Для таможенного оформления применяется Код ТН ВЭД 8481.80.970.0. Важно отметить, что Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 полностью соответствует требованиям ГОСТ 15150 по климатическому исполнению УХЛ4, что подтверждает его стабильную работоспособность в регламентированном температурном диапазоне.
| Параметр | Значение | Единица измерения |
|---|
| Масса | 0.12 | кг |
| Длина | 45 | мм |
| Ширина | 32 | мм |
| Высота | 40 | мм |
| Код ТН ВЭД | 8481.80.970.0 | - |
Спросили как-то опытного наладчика, почему он так ценит именно Пневмораспределитель 3/2 П-РК 3.4 УХЛ4. А он отвечает: "Потому что у него даже мысли разбегаться не успевают — сразу распределяет!"
Детальные технические характеристики
| Параметр | Значение | Пояснение |
|---|
| Тип распределителя и схема | 3/2 (три линии, два положения) | Нормально закрытый (НЗ) |
| Рабочее давление, номинальное / диапазон | 1,0 МПа (10 бар) / от 0.2 до 1.0 МПа | Максимальное давление — 1.0 МПа |
| Условный проход (Ду) | 4 | мм |
| Пропускная способность (Kv) | 0,25 | м³/ч при ΔP=0.1 МПа |
| Тип управления приводом | Роликовый толкатель | Механическое управление |
| Усилие на органе управления для срабатывания | до 30 | Н |
| Максимальная частота срабатываний | 1200 | циклов/час |
| Тип рабочей среды | Сжатый воздух, очищенный | Требуется смазка масляным туманом |
| Климатическое исполнение и категория размещения | УХЛ4 | По ГОСТ 15150 |
Преимущества и особенности эксплуатации
Использование Пневмораспределителя 3/2 П-РК 3.4 УХЛ4 в промышленных системах дает пользователю ряд существенных эксплуатационных преимуществ:
1. Высокая надежность и увеличенный ресурс работы. Конструкция клапанного узла и качественные материалы обеспечивают срок службы до 5 миллионов циклов при соблюдении условий по качеству воздуха.
2. Снижение простоев оборудования. Быстрое время отклика и стабильность срабатывания минимизируют задержки в автоматических циклах, повышая общую производительность линии.
3. Универсальность монтажа и подключения. Компактные размеры и возможность установки в любом пространственном положении облегчают интеграцию в новые и модернизируемые системы. Резьбовое присоединение Ду 4 мм стандартно для многих пневмокомпонентов.
4. Широкий рабочий диапазон по давлению и температуре. Устройство стабильно работает при давлениях от 0.2 до 1.0 МПа и температурах окружающей среды от -40°C до +50°C, что покрывает большинство промышленных условий в России.
5. Удобство сервисного обслуживания. Простота конструкции и доступность ремкомплектов позволяют проводить быстрое техническое обслуживание или замену изношенных элементов, таких как уплотнительные манжеты и возвратные пружины.
Принцип функционирования в пневмосистеме
Принцип действия Пневмораспределителя 3/2 П-РК 3.4 УХЛ4 базируется на линейном перемещении золотника под механическим воздействием. В исходном (нерабочем) состоянии возвратная пружина удерживает золотник в положении, при котором выходной порт (2) соединен с атмосферным выходом (3), а подвод сжатого воздуха от входного порта (1) заблокирован. При воздействии на роликовый толкатель (например, кулачком движущегося механизма) толкатель перемещает золотник, преодолевая усилие пружины. Это движение перекрывает атмосферный канал и открывает проход для сжатого воздуха от входа (1) к рабочему выходу (2). Таким образом, данное устройство обеспечивает быстрое и четкое переключение потока с временем срабатывания менее 0,1 секунды.
Температурный режим и расчетный срок службы
Данная модель сертифицирована для надежной эксплуатации в диапазоне температур окружающей среды от -40°C до +50°C. Расчетный срок службы Пневмораспределителя 3/2 П-РК 3.4 УХЛ4 при соблюдении условий по качеству рабочей среды и нагрузкам составляет не менее 5 лет или 5 миллионов циклов. Ключевыми факторами, влияющими на достижение заявленного ресурса, являются: качество сжатого воздуха (очистка до 10 класса загрязненности по ГОСТ 17433), обязательная подача масляного тумана для смазки (2-4 капли масла на 1 м³ воздуха), а также отсутствие чрезмерных ударных нагрузок и вибраций на корпус. Режим работы допускается как непрерывный циклический, так и с частыми пусками/остановами.
Области применения и типы оборудования
Благодаря надежности, компактности и устойчивости к различным условиям, Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 нашел широкое применение во многих отраслях промышленности. Он активно используется в качестве управляющего элемента в следующих системах и на оборудовании:
• Металлорежущие станки и обрабатывающие центры с ЧПУ (управление зажимными патронами, фиксаторами, защитными щитками).
• Фасовочные, упаковочные и разливочные автоматы (управление пневмоцилиндрами дозаторов, заслонок, отсекателей).
• Прессовое, штамповочное и гибочное оборудование (системы безопасности, подачи и удаления заготовок).
• Сборочные конвейеры и линии в машиностроении, включая автомобилестроение.
• Системы промышленной безопасности, блокировки и сигнализации.
• Оборудование для пищевой и фармацевтической промышленности, где часто предъявляются требования к чистоте и взрывобезопасности.
Этот распределитель незаменим в условиях, требующих взрывобезопасности, виброустойчивости и стабильной работы при низких температурах, характерных для многих регионов России.
Расшифровка условного обозначения модели
Шифр Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 имеет четкую логическую структуру:
П – пневматический (тип рабочей среды).
РК – распределитель клапанный (принцип действия).
3 – серия или конструктивное исполнение.
4 – исполнение с механическим управлением (роликовый толкатель).
УХЛ – климатическое исполнение «умеренно-холодный климат».
4 – категория размещения (для эксплуатации в закрытых помещениях с искусственным регулированием климатических условий).
Дополнительно в обозначении часто указывается Ду=4 мм – условный проход, определяющий присоединительные размеры.
Габаритные и присоединительные размеры для монтажа
Для корректной интеграции в систему необходимо учитывать монтажные размеры. Корпус устройства имеет компактную прямоугольную форму.

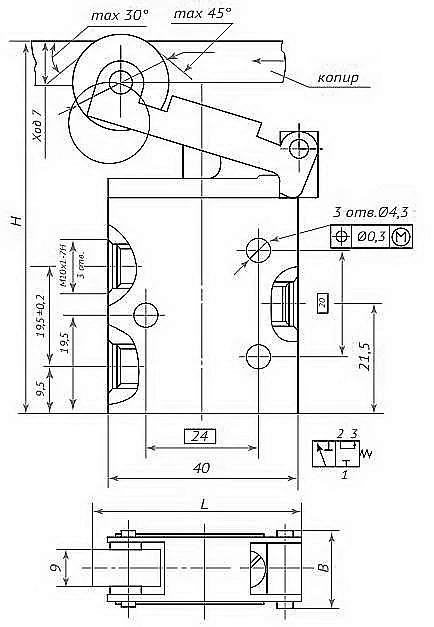

Общий вид и основные размеры корпуса распределителя.

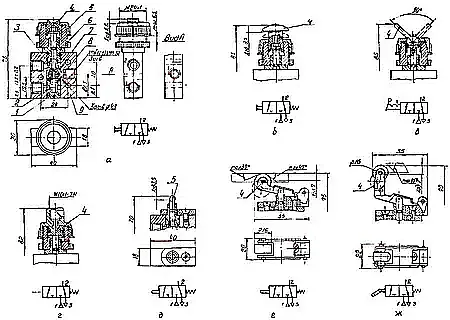

Схема расположения монтажных отверстий и портов для подключения трубопроводов.
Монтаж осуществляется на плоскую поверхность с помощью двух винтов. Присоединение трубопроводов – резьбовое (Ду 4 мм), может выполняться через накидные гайки или непосредственно в резьбовые отверстия корпуса. Точные межосевые расстояния и глубина резьбы указаны на прилагаемых чертежах, что позволяет заранее проверить совместимость с посадочным местом на оборудовании.
Типичные ошибки при подборе аналога или замене
При выборе Пневмораспределителя 3/2 П-РК 3.4 УХЛ4 или его аналога инженеры часто допускают следующие просчеты:
1. Подбор только по типу резьбы без учета рабочего давления и расхода. Совпадение присоединительной резьбы (Ду 4 мм) не гарантирует, что устройство выдержит необходимое давление в системе или обеспечит требуемую пропускную способность (Kv=0,25 м³/ч).
2. Игнорирование температурного диапазона эксплуатации. Установка распределителя, не предназначенного для работы при отрицательных температурах, в неотапливаемом цехе или на открытой площадке приведет к его быстрому выходу из строя. Данная модель с исполнением УХЛ4 рассчитана на диапазон до -40°C.
3. Несоответствие типа рабочей среды. Устройство предназначено для работы на сжатом воздухе с обязательной смазкой. Попытки использовать его с другими газами или неочищенным воздухом без масляного тумана резко снижают ресурс.
4. Пренебрежение типом управления. Замена устройства с роликовым управлением на модель с другим типом привода (например, соленоидным) без переделки кинематической схемы оборудования невозможна.
Примеры корректного оформления заказа
Для минимизации ошибок при закупке рекомендуем указывать в заявке полное наименование и ключевые параметры:
Пример 1 (базовая модель): Пневмораспределитель 3/2 П-РК 3.4 УХЛ4, ТУ У 00223800.012-96, Ду=4мм, давление до 1.0 МПа, управление роликовое.
Пример 2 (для замены): Распределитель пневматический П-РК3.4 УХЛ4 (Ду 4мм, роликовый толкатель) для замены на станке модели ХП-200. Артикул по каталогу ГИДРАВЛИК: [уточняйте].
Пример 3 (с акцентом на исполнение): Пневмораспределитель клапанный 3/2, исп. П-РК 3.4 УХЛ4, нормально закрытый, механическое роликовое управление, рабочее давление 10 бар.
Для консультации по подбору и оформлению заказа вы всегда можете обратиться к специалистам компании-поставщика через форму на сайте.
Поставка, гарантия и техническая поддержка
Компания ГИДРАВЛИКА является официальным поставщиком и производителем пневмоаппаратуры под брендом ГИДРАВЛИК. Мы гарантируем, что каждый поставляемый Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 соответствует заявленным техническим характеристикам и сопровождается полным комплектом документации (паспорт, руководство по монтажу). На всю продукцию предоставляется официальная гарантия сроком 24 месяца. Осуществляем оперативную доставку собственным и партнерским транспортом по всей территории России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Казахстан, Беларусь, Армению и другие. Наши инженеры готовы оказать техническую поддержку, помочь с подбором аналога под существующую систему и консультацией по монтажу. Для получения подробной информации и расчета стоимости перейдите в раздел Контакты или оставьте заявку на сайте.
