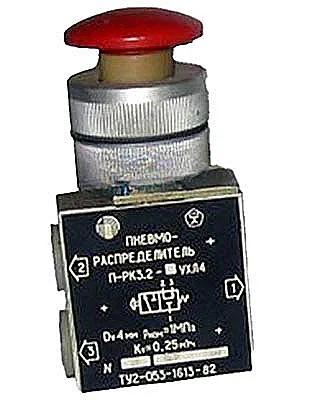

Пневмораспределитель 3/2 П-РК 3.2 УХЛ4 с ручной кнопкой СТОП — это специализированное устройство управления сжатым воздухом, предназначенное для мгновенного и безопасного прекращения работы исполнительных механизмов в промышленных пневмосистемах. Основная функция — обеспечение аварийного или технологического останова пневмоприводов станков, прессов и другого оборудования. Данный элемент является критически важным для соблюдения требований промышленной безопасности на производстве.
Ключевым преимуществом пневмораспределителя П-РК 3.2 УХЛ4 является его отказобезопасность. Конструкция с нормально закрытым проходом гарантирует, что при отсутствии внешнего воздействия рабочая линия (выход A) надежно отсечена от давления, а подключенный к ней пневмоцилиндр или иной привод разгружен в атмосферу. Это исключает возможность самопроизвольного срабатывания оборудования.
Описание и технические параметры устройства
Пневмораспределитель 3/2 клапанного типа П-РК 3.2 УХЛ4 работает с сжатым воздухом. Его условный проход (Ду) составляет 4 миллиметра. Устройство оснащено конической трубной резьбой размером 1/8 дюйма, обеспечивающей надежное уплотнение по металлу. Климатическое исполнение УХЛ4 указывает на возможность длительной эксплуатации в закрытых помещениях с искусственным регулированием микроклимата в условиях умеренно-холодного пояса.
Габаритные размеры и вес устройства делают его удобным для монтажа в ограниченном пространстве пневмошкафов. Для целей таможенного декларирования изделия данной категории обычно используют код ТН ВЭД 8481 20 000 0.
| Параметр | Значение | Единица измерения / Пояснение |
|---|
| Рабочее давление, номинальное/максимальное | 1.0 (10) | МПа (бар) |
| Диапазон температур окружающей среды | -40 ... +50 | °C |
| Тип рабочей среды | Сжатый воздух | Требуется очистка и смазка |
| Присоединительные размеры, резьба | К 1/8" | Коническая трубная по ГОСТ 6111 |
| Масса изделия | 0.12 | кг |
| Пропускная способность, коэффициент Kv | 0.25 | м³/ч |
| Условный проход, Ду | 4 | мм |
Поделился анекдотом свежеприбывший на склад пневмораспределитель 3/2 П-РК 3.2 УХЛ4: «Меня вызвали на важный объект. Говорят, там процессы такие горячие, что без профессионального стоп-крана никак!».
Преимущества и особенности эксплуатации пневмораспределителя П-РК
- Повышение безопасности производства: Установка устройства с кнопкой СТОП является эффективной мерой для оперативного останова оборудования в аварийных ситуациях, что напрямую снижает риски возникновения инцидентов.
- Увеличение ресурса работы пневмосистемы: Нормально закрытое исполнение предотвращает непреднамеренное движение цилиндров и разгружает систему, когда оборудование находится в режиме ожидания.
- Удобство монтажа и подключения: Компактные габариты (45x60x45 мм) и возможность установки в любом пространственном положении обеспечивают легкую интеграцию в существующие трубные обвязки и шкафы управления.
- Стабильность работы в российских условиях: Климатическое исполнение УХЛ4 гарантирует корректное функционирование в неотапливаемых цехах или на производствах в большинстве регионов страны.
- Совместимость с типовым промышленным оборудованием: Стандартная присоединительная резьба К1/8" и распространенная логика управления делают данный пневмораспределитель 3/2 универсальным решением для модернизации или ремонта.
Принцип работы в составе пневматической системы
Функционирование пневмораспределителя П-РК 3.2 УХЛ4 базируется на перемещении золотника или тарельчатого клапана под механическим воздействием. В исходном, дежурном состоянии кнопка СТОП не нажата. В этом положении линия давления (P, вход) полностью перекрыта. Рабочий выход (A), соединенный, например, с полостью пневмоцилиндра, сообщается с выхлопным портом (R), обеспечивая сброс остаточного давления в атмосферу. При аварийной ситуации оператор нажимает на кнопку СТОП. Усилие (около 30 Н) через толкатель воздействует на механизм, переключая его. Линия выхлопа R перекрывается, а канал между входом P и рабочим выходом A открывается, позволяя сжатому воздуху от магистрали или ресивера поступать к исполнительному механизму для его активации. После отпускания кнопки встроенная возвратная пружина немедленно возвращает золотник в исходное нормально закрытое положение, осуществляя остановку.
Температурный режим и факторы, влияющие на срок службы
Данный пневмораспределитель П-РК 3.2 УХЛ4 рассчитан на непрерывную работу в диапазоне температур окружающей среды от -40°C до +50°C. Рекомендуемый режим работы — циклический с частотой срабатываний до 1 раза в минуту для ручного управления. Главными факторами, определяющими ресурс устройства (заявленный производителем — более 1 миллиона циклов), являются качество подготавливаемого сжатого воздуха и регулярность сервисного обслуживания. Критически важно использовать воздух, очищенный от механических примесей и влаги, с классом загрязненности не ниже 10 по ГОСТ 17433. Также обязательна подача смазки в виде масляного тумана (используйте минеральные масла типа И-40А в пропорции 2-4 капли на 1 кубический метр воздуха). Соблюдение этих условий и правил фильтрации масла и воздуха — залог долговечной работы распределителя.
Области применения и перечень оборудования
Нормально закрытый пневмораспределитель 3/2 с кнопкой СТОП является стандартным элементом систем безопасности и управления. Он широко применяется в следующих областях:
- Металлообработка: Станки с ЧПУ, прессовое оборудование, гибочные машины для аварийного отключения подачи зажимных и подающих цилиндров.
- Промышленная автоматизация: Упаковочные и фасовочные линии, роботизированные комплексы, конвейерные системы.
- Деревообработка: Пневмоприводы раскроечных и форматных станков, прессы для склейки.
- Испытательные стенды и лаборатории: Для управления режимами работы пневматических силовозбудителей.
- Пневмотранспорт: В качестве отсечного клапана на линиях подачи сыпучих материалов.
Установка такого устройства часто продиктована не только логикой управления, но и обязательными требованиями нормативных документов по охране труда.
Состав ремонтного комплекта и типовые изнашиваемые детали
Для выполнения планового сервисного обслуживания или текущего ремонта пневмораспределителя 3/2 П-РК 3.2 УХЛ4 используются ремкомплекты. Чаще всего замене подлежат уплотнительные элементы и детали, подверженные механическому износу.
| Наименование запчасти | Типичная причина износа или выхода из строя |
|---|
| Уплотнительные манжеты (кольца) золотника | Потеря эластичности из-за перепадов температур, микровыкрашивание от абразивных частиц в воздухе при недостаточной фильтрации. |
| Возвратная пружина | Потеря жесткости и упругости при длительной циклической нагрузке. |
| Уплотнения штока кнопки | Истирание и старение резины, приводящее к утечкам воздуха. |
| Тарелка или седло клапана | Задиры и эрозия поверхности из-за ударов и вибраций, особенно при работе без смазки. |
Типичные ошибки при подборе пневмораспределителя
- Выбор только по типу резьбы: Игнорирование таких ключевых параметров, как рабочее давление и пропускная способность (Kv=0.25 м³/ч), может привести к нехватке производительности или перегрузке устройства.
- Пренебрежение климатическим исполнением: Использование устройства в условиях, выходящих за рамки УХЛ4 (например, в агрессивной среде или на открытом воздухе без защиты), сокращает его ресурс.
- Несоответствие типа рабочей среды: Попытка использовать распределитель с жидкостями (маслом) вместо сжатого воздуха приведет к немедленному отказу.
- Неучет требуемой логики работы: Ошибочный выбор между нормально закрытым (НЗ) и нормально открытым (НО) исполнением делает систему неработоспособной или небезопасной.

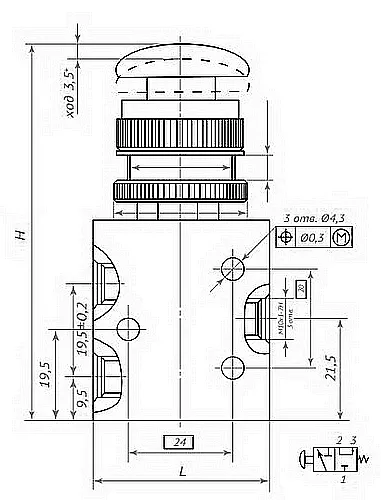

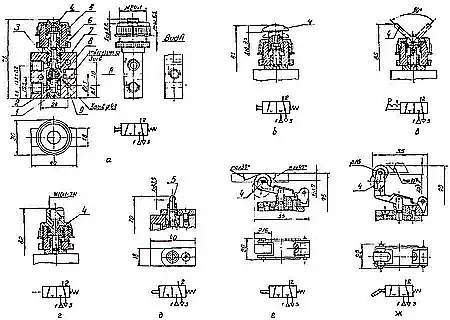

Габаритные и присоединительные размеры для монтажа и проверки совместимости
Перед монтажом пневмораспределителя 3/2 П-РК 3.2 УХЛ4 необходимо убедиться в совместимости его посадочных мест и подводящих трубопроводов с существующей конструкцией. Ключевые размеры: межосевое расстояние между монтажными отверстиями под винты М4, размер под ключ для затяжки корпуса (24 мм), и, конечно, параметры резьбовых портов. Ниже представлено изображение с детальной разметкой.
Расшифровка условного обозначения модели П-РК 3.2 УХЛ4
- П — Прибор пневматический.
- РК — Распределитель клапанного типа.
- 3 — Номер конструктивной серии.
- 2 — Вид управления: кнопка ручного управления для нормально закрытого (НЗ) исполнения (функция СТОП).
- УХЛ — Климатическое исполнение для умеренно-холодного макроклиматического района.
- 4 — Категория размещения: для эксплуатации в закрытых помещениях с искусственным регулированием климатических условий.
Примеры вариантов заказа
При обращении к нам вы можете заказать пневмораспределитель 3/2 П-РК 3.2 УХЛ4 в следующих вариантах комплектации:
- Базовая поставка (арт. П-РК 3.2 УХЛ4): Устройство в стандартной комплектации по техническим условиям завода-изготовителя. Идеально для прямой замены вышедшего из строя аналога.
- Комплект для перехода на метрическую резьбу (арт. П-РК 3.2 УХЛ4-М): Распределитель в сборе с переходником с конической резьбы К1/8" на резьбу М10х1. Решение для интеграции в системы, изначально спроектированные под метрические стандарты.
- Вариант для панельного монтажа (арт. П-РК 3.2 УХЛ4-ПМ): Устройство укомплектовано крепежной гайкой М24х1 для фиксации на панели или лицевой панели шкафа управления толщиной до 6.5 мм.
Обеспечение безопасности и эффективности от бренда ГИДРАВЛИК
Пневмораспределитель 3/2 П-РК 3.2 УХЛ4 производства бренда ГИДРАВЛИК — это проверенное решение для ответственных участков пневмосистем. Мы, компания ГИДРАВЛИКА, как официальный поставщик, гарантируем строгое соответствие всех поставляемых изделий технической документации и обеспечиваем полную сервисную поддержку. Наши специалисты готовы предоставить детальную техническую консультацию, помощь в подборе аналога для вашего конкретного оборудования и организовать оперативную поставку.
Обеспечьте безопасность и бесперебойность своих производственных процессов с надежными компонентами от отечественного производителя. Для заказа пневмораспределителя П-РК 3.2 УХЛ4, а также получения актуальной информации о наличии и условиях доставки по России и странам СНГ, перейдите в форму заявки на сайте или свяжитесь с нами через раздел Контакты. Поставки осуществляются в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города РФ, а также в Беларусь, Казахстан и другие страны СНГ.
