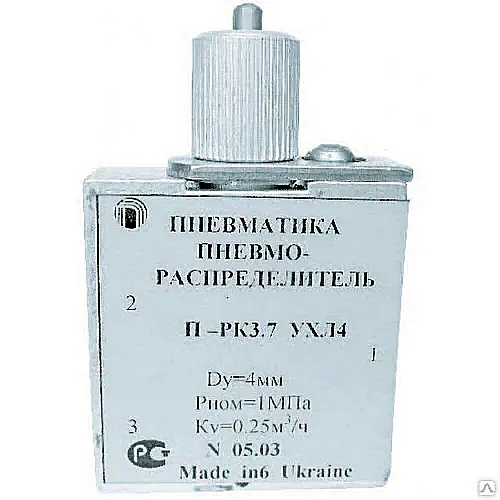

Пневмораспределитель 3/2 П-РК 3.7 УХЛ4 представляет собой компактное и надежное устройство управления потоками сжатого воздуха в системах промышленной автоматики. Основным назначением изделия является дискретное управление приводами, цилиндрами и зажимными механизмами в составе пневматических контуров. Устройство соответствует требованиям ГОСТ 15150 и технических условий ТУ У 00223800.012-96, что обеспечивает его применение в различных климатических зонах.
Габаритные размеры, масса и код ТН ВЭД
Для успешного монтажа и планирования пространства в шкафах управления важно учитывать физические параметры устройства. Пневмораспределитель 3/2 П-РК 3.7 УХЛ4 отличается малыми размерами и весом, что упрощает его интеграцию в существующие системы.
| Параметр | Значение |
|---|
| Длина корпуса, мм | 42 |
| Ширина корпуса, мм | 32 |
| Высота корпуса, мм | 32 |
| Масса, кг | 0.12 |
| Код ТН ВЭД | 8481.20.0000 |
| Тип присоединения | Резьба К1/8" по ГОСТ 6111 |
Приходит как-то инженер на склад и просит: "Дайте мне самый быстрый пневмораспределитель 3/2 П-РК 3.7 УХЛ4!" Ему отвечают: "Он у нас один, и срабатывает раз в минуту". "Идеально, – говорит инженер, – как раз для нашего начальника, он тоже решения принимает не чаще".
Технические параметры и рабочие характеристики
Ключевые эксплуатационные показатели пневмораспределителя 3/2 П-РК 3.7 УХЛ4 определяют границы его применения и надежность работы. При выборе необходимо сверять эти параметры с требованиями технологического процесса.
| Характеристика | Значение и описание |
|---|
| Тип и схема | 3/2, нормально закрытый (НЗ). Две позиции, три линии. |
| Условный проход (Dу) | 4 мм, определяет пропускную способность. |
| Рабочее давление | Номинальное 1.0 МПа (10 бар). Максимальное 1.6 МПа. |
| Пропускная способность (Kv) | 0.25 м³/ч при перепаде давления 0.1 МПа. |
| Способ управления | Механический толкатель. Усилие срабатывания — 30 Н. |
| Макс. частота циклов | 1 цикл в минуту для обеспечения заявленного ресурса. |
| Климатическое исполнение | УХЛ4. Для умеренного и холодного климата. |
| Класс чистоты воздуха | 10 класс (при t>0°C), 9 класс (при t<0°C) по ГОСТ 17433. |
Преимущества и особенности эксплуатации
Использование данного распределителя в пневмосистемах предоставляет ряд существенных преимуществ для производственных компаний.
1. Увеличение ресурса работы системы. Надежная конструкция и качественные материалы обеспечивают срок службы не менее 1 млн циклов, снижая частоту замен и связанные с этим простои.
2. Универсальность и удобство монтажа. Компактные размеры и стандартное резьбовое присоединение К1/8" позволяют легко интегрировать устройство в новые и модернизируемые системы.
3. Стабильность управления давлением. Точное позиционирование золотника гарантирует четкое переключение потоков без самопроизвольных срабатываний, что критично для точных операций.
4. Широкий температурный диапазон. Возможность работы при температурах от -40°C до +50°C расширяет область применения до неотапливаемых цехов и уличных установок.
5. Совместимость с типовым оборудованием. Пневмораспределитель 3/2 П-РК 3.7 УХЛ4 спроектирован для работы с промышленными пневмостанциями и группами подготовки воздуха, включая фильтры, редукторы и лубрикаторы.
Принцип функционирования в пневмосистеме
Работа устройства основана на перемещении золотника под действием внешнего механического воздействия на толкатель и возвратной пружины. В исходном (нормальном) состоянии канал питания (порт 1) перекрыт. Рабочий порт (2) соединен с атмосферным сливом (3). При нажатии на толкатель золотник сдвигается, открывая проход от порта 1 к порту 2 и блокируя порт 3. После прекращения воздействия пружина возвращает узел в исходное положение. Такая схема обеспечивает управление исполнительным механизмом по принципу "включено-выключено".
Схема подключения и работы клапана. Порт 1 — вход давления, порт 2 — выход к потребителю, порт 3 — сброс в атмосферу.
Температурный режим и ресурс работы
Эксплуатационный ресурс пневмораспределителя 3/2 П-РК 3.7 УХЛ4 напрямую зависит от соблюдения условий, предписанных производителем. Допустимый диапазон температур окружающей среды составляет от -40°C до +50°C. Конструкция рассчитана на непрерывную циклическую работу с частотой до 1 срабатывания в минуту. На долговечность значительное влияние оказывает качество подготовки воздуха: наличие влаги, масляного тумана и твердых частиц ускоряет износ уплотнений и поверхности золотника. Соблюдение класса чистоты воздуха и установка фильтров-влагоотделителей перед распределителем являются обязательными для достижения заявленного срока службы.
Области применения и типовое оборудование
Благодаря надежности и простоте, данный пневмораспределитель 3/2 П-РК 3.7 УХЛ4 нашел применение во множестве отраслей. Основные сферы использования включают:
Металлообработка: управление зажимными патронами, защитными ограждениями, подачей охлаждающей жидкости на станках.
Упаковочная и пищевая промышленность: управление заслонками, дозаторами, толкателями на конвейерных линиях.
Автоматизация сборочных операций: включение/выключение пневмодомкратов, фиксаторов в сборочных приспособлениях и манипуляторах.
Деревообработка: управление прижимами и подающими механизмами.
Устройство совместимо с большинством промышленных пневмостанций, что делает его универсальным компонентом для ремонтных служб и служб главного механика.

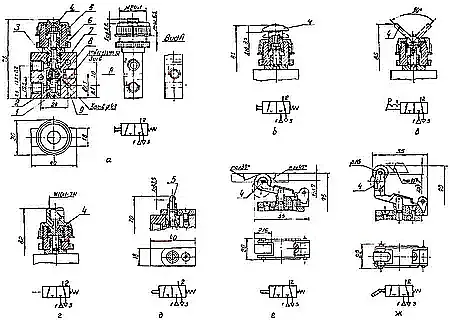

Чертеж для монтажа с указанием всех критических размеров, расстояний между осями портов и места крепления.
Расшифровка условного обозначения модели
Маркировка П-РК 3.7 УХЛ4 построена по следующему принципу:
П — пневматический.
РК — распределитель клапанный.
3 — номер конструктивной серии.
.7 — тип привода: толкательный (кулачковый или ручной).
УХЛ — климатическое исполнение для районов с умеренным и холодным климатом.
4 — категория размещения: эксплуатация на открытом воздухе или в неотапливаемых помещениях.
Типичные ошибки при подборе распределителя
Некорректный выбор компонента приводит к сбоям в работе системы и преждевременному выходу из строя. Наиболее распространенные ошибки:
1. Подбор только по типу резьбы. Игнорирование таких параметров, как рабочее давление (до 1.6 МПа) и пропускная способность (Kv=0.25 м³/ч), может привести к недостаточной производительности или разрушению клапана.
2. Пренебрежение температурным диапазоном. Установка устройства в среде с температурой, выходящей за пределы -40°C...+50°C, ведет к потере эластичности уплотнений и отказу.
3. Несоответствие типа рабочей среды. Устройство рассчитано на работу со сжатым воздухом. Применение в системах с другими газами или жидкостями не допускается и не гарантируется.
4. Отсутствие подготовки воздуха. Подача нефильтрованного воздуха с конденсатом и частицами грязи резко сокращает ресурс любого пневмораспределителя 3/2 П-РК 3.7 УХЛ4.
Как оформить заказ: примеры
Для заказа укажите полное наименование и необходимое количество. Примеры формулировок заявки:
1. Базовая комплектация. Пневмораспределитель П-РК 3.7 УХЛ4 ТУ У 00223800.012-96. Количество: 10 шт.
2. Заказ с технической консультацией. Указать параметры своей системы: рабочее давление, расход воздуха, тип управления для проверки совместимости с данной моделью.
3. Комплексная заявка. При заказе крупной партии для оснащения нового участка автоматики можно запросить индивидуальное коммерческое предложение с учетом оптовой цены.
Для оформления заявки воспользуйтесь формой на сайте https://777-gidra.ru или свяжитесь с нами через раздел Контакты.
Доставка по России и странам СНГ
Мы обеспечиваем оперативную поставку пневмораспределителя 3/2 П-РК 3.7 УХЛ4 в любые регионы. Основные направления доставки включают Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также другие города России. Отгрузка осуществляется в страны СНГ: Казахстан, Беларусь, Армению, Кыргызстан. Сроки отгрузки со склада — 1-3 рабочих дня после подтверждения заказа.
Завершение
В качестве ключевого элемента управления пневматическими приводами, пневмораспределитель 3/2 П-РК 3.7 УХЛ4 от бренда ГИДРАВЛИК зарекомендовал себя как надежное и долговечное решение. Его технические характеристики соответствуют требованиям жесткой промышленной эксплуатации. Как официальный поставщик продукции ГИДРАВЛИКА, мы гарантируем поставку оригинальных комплектующих, предоставляем полное техническое сопровождение и организуем доставку по всей территории России и СНГ. Для подбора аналога под существующую систему или консультации по применению свяжитесь с нашими специалистами через сайт https://777-gidra.ru.
