Описание и ключевая функция

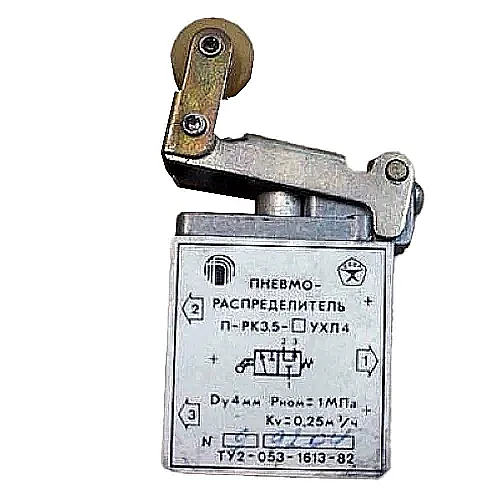

Пневмораспределитель 3/2 П-РК 3.6 УХЛ4 представляет собой надежный золотниковый распределительный клапан, предназначенный для применения в промышленных системах автоматики, где требуется управление потоками сжатого воздуха. Устройство является нормально закрытым и управляется подачей сигнального пневматического импульса. Основная задача этого узла — обеспечение бесперебойного и точного переключения потоков сжатого воздуха в пневмоприводах, станках и автоматизированных линиях.
Конструкция пневмораспределителя П-РК 3.6 УХЛ4 обеспечивает долговечность и стабильность работы на протяжении десятков тысяч циклов срабатывания. Устройство активно используется в различных отраслях промышленности благодаря сочетанию высокой надежности, простоты монтажа и интеграции в сложные системы управления.
Ключевые параметры: вес, габариты и классификация
Модель отличается компактными размерами и малым весом, что значительно упрощает ее установку в условиях ограниченного монтажного пространства. Стандартная масса устройства составляет 0,12 кг. Габаритные размеры варьируются в зависимости от конкретного исполнения и метода крепления.
Код ТН ВЭД, под который классифицируется данное изделие, обычно относится к группе 8481. Он применяется для таможенного оформления при международных поставках оборудования этого типа.
| Параметр | Значение |
|---|
| Номинальная масса | 0.12 кг |
| Условный проход (Ду) | 4 мм |
| Тип присоединения | Резьба коническая К 1/8" |
| Код ТН ВЭД | 8481 |
Знаете, чем отличается опытный инженер-пневматик от новичка? Только тем, что у первого в запасе всегда есть на замену исправный пневмораспределитель П-РК 3.6 УХЛ4, и он никогда не скажет, что с пневматикой проблем не бывает.
Технические характеристики
Технические параметры пневмораспределителя определяют его производительность и границы применения в системах промышленной автоматизации.
| Наименование характеристики | Ед. изм. | Значение |
|---|
| Рабочее давление | МПа | 1,0 |
| Диапазон температур для среды и окружающего воздуха | °C | Определяется климатическим исполнением УХЛ4 |
| Тип рабочей среды | - | Сжатый воздух, очищенный и смазанный |
| Пропускная способность (Kv) | м³/ч | Не менее 0,25 |
| Присоединительные размеры | - | Резьба К 1/8" на трех портах |
| Минимальное давление срабатывания управления | МПа | 0,2 |
| Максимальная частота срабатывания | циклов/мин | 5 |
| Вид управления | - | Одностороннее пневматическое |
| Климатическое исполнение и категория размещения | - | УХЛ4 |
Принцип действия и конструктивные особенности
Пневмораспределитель П-РК 3.6 УХЛ4 функционирует по классической схеме клапанного распределителя. В исходном состоянии, когда на управляющий канал не подается сигнал, подпружиненный клапан находится в нормально закрытом положении. Питающая линия (порт «1») перекрыта, а выходной порт («2») сообщается со сливным («3»). При подаче управляющего давления на пневматический привод элемент воздействует на толкатель, преодолевая усилие пружины. Клапан смещается, перекрывая связь с атмосферой и открывая проход для рабочей среды от порта питания к выходному патрубку.
Преимущества для производственного процесса
Использование данного распределителя в промышленных системах управления дает ряд существенных эксплуатационных преимуществ:
• Стабильность работы при низком управляющем давлении. Возможность срабатывания от сигнала всего в 0,2 МПа позволяет интегрировать узел в сложные каскадные и логические схемы автоматики.
• Увеличение ресурса системы. Надежная конструкция и качественные материалы обеспечивают высокий ресурс работы, что снижает частоту внеплановых замен и простоев оборудования. Каждый пневмораспределитель П-РК 3.6 УХЛ4 рассчитан на сотни тысяч рабочих циклов.
• Универсальность монтажа. Возможность установки в любом пространственном положении и несколько вариантов крепления (панельное или винтовое) упрощают процесс инсталляции как на новом, так и на модернизируемом оборудовании.
• Совместимость с типовым промышленным инструментарием. Присоединительная резьба К 1/8" является стандартной для многих компонентов пневмосистем, что облегчает подключение и стыковку.
Требования к качеству среды и температурные режимы
Длительный срок службы устройства напрямую зависит от условий эксплуатации. Пневмораспределитель 3/2 П-РК 3.6 УХЛ4 рассчитан на работу в закрытых помещениях со стабильными климатическими условиями, что соответствует категории размещения «4». Температурный диапазон окружающей среды и рабочей среды определяется требованиями ТУ на конкретное изделие.
Критически важным параметром является качество подаваемого сжатого воздуха. Для обеспечения корректной работы и максимального ресурса необходимо подавать воздух, очищенный до класса не грубее 10 по ГОСТ 17433. Обязательным условием для смазки трущихся пар является добавление в воздушную линию распыленного масла. Соблюдение этих условий эксплуатации позволяет избежать преждевременного износа уплотнений и заедания подвижных элементов.
Области применения и типовое оборудование
Благодаря своей надежности и гибкости управления, пневмораспределитель 3/2 П-РК 3.6 УХЛ4 широко используется в качестве управляющего элемента в различных отраслях промышленности.
• Металло- и деревообработка: управление зажимными механизмами на фрезерных, токарных и шлифовальных станках, позиционирование заготовок, управление кожухами и ограждениями.
• Автоматизированные производственные линии и робототехника: управление захватами манипуляторов, толкателями, поворотными столами и другими исполнительными устройствами в роботизированных комплексах.
• Упаковочное и пищевое оборудование: управление клапанами дозаторов, заслонками, механизмами маркировки и сортировки.
• Сборка и логистика: системы управления пневмоприжимами, фиксаторами и перемещающими устройствами на конвейерных линиях.
Состав ремонтного комплекта и типовые узлы замены
Наиболее изнашиваемыми элементами в процессе эксплуатации являются уплотнительные манжеты, возвратные пружины и непосредственно клапан. Их износ напрямую связан с чистотой рабочей среды и интенсивностью циклов работы. Рекомендуется иметь в запасе ремкомплект для проведения планового сервисного обслуживания.
| Наименование запчасти/комплектующего | Причина возможного износа |
|---|
| Уплотнительные манжеты (кольца) | Постоянный контакт с рабочей средой, наличие абразивных частиц в воздухе, нарушение температурного режима. |
| Возвратная пружина | Усталость металла при циклической нагрузке. |
| Золотник (клапан) | Механический износ сопрягаемых поверхностей, загрязнение. |
| Толкатель (шток) привода | Боковые нагрузки, износ направляющих. |
Распространенные ошибки при выборе аналога
Некорректный подбор распределителя может привести к сбоям в работе всей пневмосистемы. К типичным ошибкам относятся:
• Ориентация только на присоединительную резьбу. Резьба К 1/8" является распространенной, но критически важно учитывать номинальный расход (пропускную способность), требуемое давление и тип управления.
• Игнорирование требований к качеству воздуха. Установка распределителя в систему без подготовки воздуха (очистка и смазка) приведет к его быстрому выходу из строя.
• Пренебрежение климатическим исполнением. Использование устройства УХЛ4 в неотапливаемых помещениях или на открытом воздухе недопустимо и аннулирует гарантию.
• Подбор по цене без анализа логики работы. Замена нормально закрытого распределителя на нормально открытый, даже при совпадении остальных параметров, потребует полного перепроектирования управляющей логики.
Расшифровка условного обозначения модели
Маркировка П-РК 3.6 УХЛ4 содержит всю необходимую информацию для идентификации и подбора изделия:
П-РК – базовое обозначение серии: Пневмораспределитель Клапанный.
3 – типоразмер изделия, косвенно указывающий на его пропускную способность.
.6 – исполнение по виду управления. Цифра «6» обозначает одностороннее пневматическое управление.
УХЛ – климатическое исполнение: Умеренный и Холодный климат.
4 – категория размещения: для эксплуатации в закрытых помещениях с искусственным регулированием температурно-влажностных условий.
Габаритные и монтажные размеры
Компактные габариты и универсальное крепление делают пневмораспределитель П-РК 3.6 УХЛ4 удобным для монтажа. Устройство может устанавливаться в любом пространственном положении. Существует два основных способа крепления: на панель толщиной до 6,5 мм с помощью прижимной гайки М24х1 или на обработанную плоскость через три отверстия под винты М4.
Присоединение к трубопроводам осуществляется через три резьбовых порта с конической резьбой К 1/8" согласно ГОСТ 6111. Порт «1» предназначен для подачи сжатого воздуха (питание), порт «2» – выход к потребителю (рабочий), а порт «3» – слив в атмосферу.
Для проверки совместимости с существующей пневмосистемой необходимо сверить тип и шаг присоединительной резьбы, а также убедиться, что предоставленное монтажное пространство соответствует габаритам устройства.

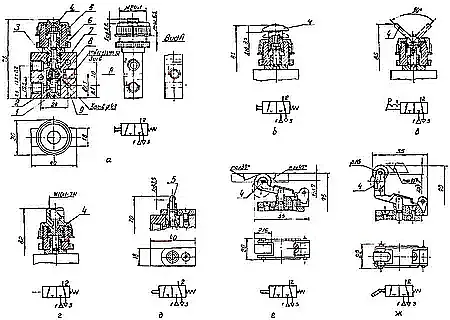

Конструктивная схема, демонстрирующая внутреннее устройство пневмораспределителя П-РК 3.6: корпус, клапан, пружина, толкатель и приводной пневмоэлемент.

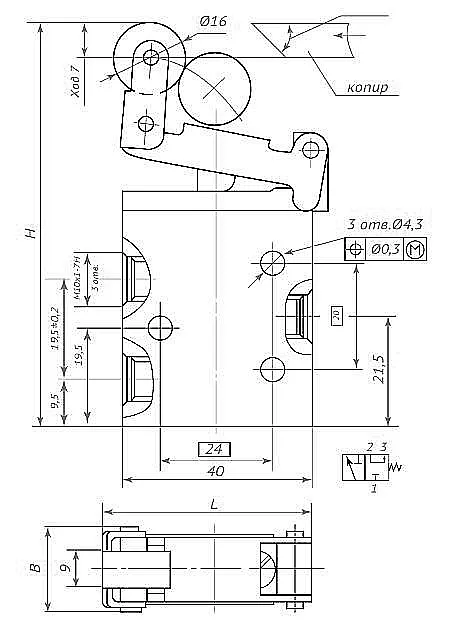

Чертеж с габаритными и присоединительными размерами пневмораспределителя 3/2 П-РК 3.6 УХЛ4, вид спереди.
Чертеж с габаритными и присоединительными размерами пневмораспределителя П-РК 3.6, вид сбоку.
Возможные варианты заказа и спецификации
При оформлении заказа на пневмораспределитель П-РК 3.6 УХЛ4 важно указывать полное обозначение модели по технической документации. Базовая модель, представленная в описании, имеет обозначение П-РК3.6 УХЛ4 ТУ У 00223800.012-96.
Для упрощения взаимодействия при заказе вы можете обратиться к нашим техническим специалистам через сайт 777-gidra.ru. Например, ваш запрос может выглядеть так:
1. Пневмораспределитель базовый: П-РК3.6 УХЛ4, Ду=4 мм, давление 1 МПа, пневмоуправление.
2. Запрос на аналоги: Подбор аналога для замены пневмораспределителя в системе управления станком по параметрам: Ду 4-6 мм, нормально закрытый, управление давлением от 0.3 МПа.
Наши менеджеры не только оформят поставку, но и помогут подобрать совместимый компонент или рассчитать сроки доставки в ваш регион.
