Пневматический распределитель 3/2 П-РК 3.5 УХЛ4 представляет собой ключевой управляющий элемент в системах промышленной автоматизации, предназначенный для коммутации потоков сжатого воздуха. Данная модель, относящаяся к клапанному типу с нормально закрытой схемой, обеспечивает надежное переключение для управления пневмоцилиндрами, исполнительными механизмами и сигнальными устройствами. Основная функция устройства – подключение или отключение потребителя от линии давления с одновременным сбросом рабочей среды в атмосферу через предусмотренный канал.
Технические параметры и габариты
Конструкция пневмораспределителя 3/2 П-РК 3.5 УХЛ4 отличается компактностью и продуманной эргономикой. Устройство имеет небольшой вес, что упрощает его монтаж на пневмощиты, станки или в стесненных условиях оборудования. Присоединение к линиям осуществляется с помощью конической резьбы, обеспечивающей высокую герметичность соединения без применения дополнительных уплотнительных материалов. Согласно товарной номенклатуре внешнеэкономической деятельности, изделие классифицируется под кодом ТН ВЭД 8481 20 000 0.
| Параметр | Значение | Единица измерения |
|---|
| Тип распределителя | 3/2, Нормально закрытый (НЗ) | |
| Способ управления | Механический, ломающийся ролик (односторонний) | |
| Рабочее давление (номинальное) | 1.0 | МПа |
| Диаметр условного прохода (Ду) | 4 | мм |
| Пропускная способность (Kv), не менее | 0.25 | м³/ч |
| Усилие на органе управления, не более | 30 | Н |
| Присоединительная резьба | К1/8" (Коническая по ГОСТ 6111) | |
| Масса изделия | 0.12 | кг |
| Тип рабочей среды | Сжатый воздух, очищенный | |

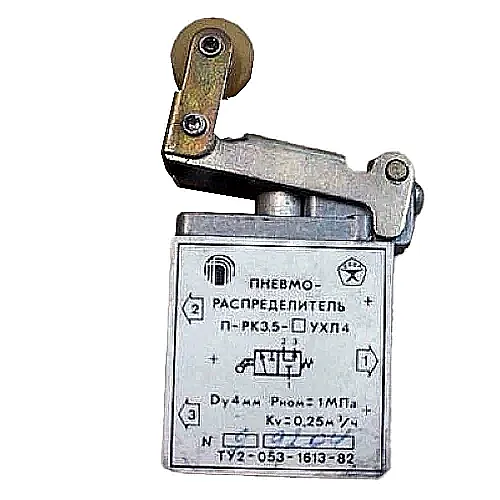

Внешний вид и конструкция пневмораспределителя П-РК 3.5 УХЛ4 с ломающимся роликом управления.
Инженер принес наладчику новый пневмораспределитель 3/2 П-РК 3.5 УХЛ4 и говорит: «Смотри, тут всего три положения – работа, стоп и "подумай"». Наладчик посмотрел на ломающийся ролик и ответил: «А "подумай" – это когда нажал, а он уже сломался?».
Принцип работы в пневмосистеме
Работа пневмораспределителя 3/2 П-РК 3.5 УХЛ4 основана на золотниково-клапанном принципе. В исходном (нормальном) положении, когда на ломающийся ролик не воздействуют, возвратная пружина удерживает клапан в таком состоянии, при котором канал питания (линия 1) перекрыт. Рабочий выход (линия 2) в это время соединен с атмосферным каналом (линия 3), обеспечивая сброс давления из привода. При нажатии на ролик толкатель преодолевает усилие пружины, смещая клапан. Это действие перекрывает связь линии 2 с атмосферой и открывает проход для сжатого воздуха от линии питания (1) к потребителю (2). После отпускания органа управления пружина возвращает механизм в исходное нормально закрытое состояние.

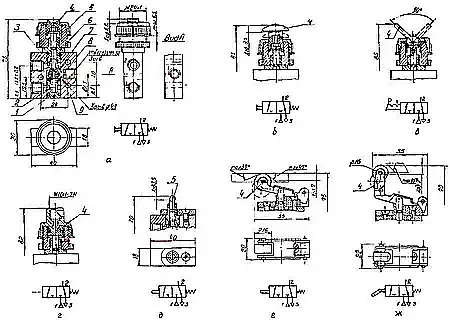

Принципиальная схема, иллюстрирующая переключение каналов в распределителе.
Преимущества и особенности эксплуатации
Использование пневмораспределителя 3/2 П-РК 3.5 УХЛ4 в промышленных системах дает пользователю ряд существенных выгод:
- Повышенная надежность и безопасность. Конструкция с ломающимся роликом исключает случайные срабатывания от случайного касания, что критически важно для систем аварийной остановки и охраны труда.
- Увеличение ресурса работы. Качественные материалы и точная обработка деталей обеспечивают длительный срок службы даже при высокой циклической нагрузке.
- Удобство монтажа и обслуживания. Компактные габариты, стандартная резьба и несколько вариантов крепления (через прижимную гайку или винты) упрощают интеграцию в новые и существующие пневмощиты.
- Стабильность работы в широком температурном диапазоне. Исполнение УХЛ4 гарантирует корректную работу устройства в неотапливаемых помещениях при отрицательных температурах.
- Совместимость с типовыми пневмосистемами. Условный проход Ду4 и стандартная резьба делают данный распределитель взаимозаменяемым с множеством аналогов на рынке.
Температурный режим и факторы, влияющие на ресурс
Пневмораспределитель 3/2 П-РК 3.5 УХЛ4 рассчитан на непрерывную эксплуатацию в диапазоне температур окружающей среды от -40°C до +40°C. Такие характеристики позволяют применять его в холодильных камерах, неотапливаемых цехах, под навесами и в регионах с суровым климатом. На срок службы, который при соблюдении условий может превышать 5 лет, напрямую влияет качество подаваемой рабочей среды. Критически важно обеспечивать подачу на устройство сжатого воздуха, очищенного не грубее 10 класса по ГОСТ 17433, с нормативным содержанием масляного аэрозоля. Наличие конденсата, твердых частиц или химически агрессивных примесей в воздухе приводит к ускоренному износу уплотнений и подвижных частей золотникового узла.
Область применения и типовое оборудование
Данный пневмораспределитель нашел широкое применение в различных отраслях промышленности благодаря своей универсальности и надежности. Его устанавливают на упаковочные и фасовочные автоматы для управления захватами, толкателями и заслонками. В металлообработке устройство используется в составе прессового оборудования, станков с ЧПУ для активации зажимных механизмов и защитных ограждений. Конвейерные линии, автоматические складские системы, устройства сортировки – везде, где требуется надежное дискретное управление пневмоприводом, востребован распределитель 3/2 П-РК 3.5 УХЛ4. Особую нишу занимают системы безопасности, где данный распределитель, благодаря ломающемуся ролику, используется как кнопка аварийного останова или блокировки.
Типичные ошибки при подборе распределителя
При выборе устройства для конкретной задачи инженеры и технологи иногда допускают просчеты, которые могут привести к некорректной работе системы или преждевременному выходу из строя оборудования:
- Выбор только по типу резьбы без учета рабочего давления и расхода. Резьба К1/8" является стандартной, но необходимо убедиться, что пропускная способность распределителя (Kv ≥ 0.25 м³/ч) соответствует потреблению подключаемого пневмоцилиндра или инструмента.
- Игнорирование температурного диапазона эксплуатации. Установка распределителя, не предназначенного для отрицательных температур, в неотапливаемом цехе неминуемо приведет к его отказу в зимний период.
- Несоответствие типа рабочей среды. Попытки использовать данный пневмораспределитель 3/2 П-РК 3.5 УХЛ4 для управления потоками инертного газа или жидкости недопустимы и приведут к разрушению уплотнений.
- Неправильная трактовка схемы «3/2». Важно понимать, что нормально закрытая схема (НЗ) подходит для приложений, где подача давления должна осуществляться только по команде, что часто связано с энергосбережением и безопасностью.
Расшифровка условного обозначения модели
Маркировка П-РК 3.5 УХЛ4 содержит всю необходимую техническую информацию:
- П-РК: Пневматический Распределитель Клапанного типа.
- 3: Трехлинейный (имеет три основных рабочих канала: питание, потребитель, сброс).
- .5: Тип управления – одностороннее механическое с помощью ломающегося ролика.
- УХЛ: Климатическое исполнение для регионов с умеренным и холодным климатом.
- 4: Категория размещения. Цифра 4 означает эксплуатацию в неотапливаемых закрытых помещениях, где возможно воздействие влаги и солнечной радиации.
Габаритные и присоединительные размеры для монтажа

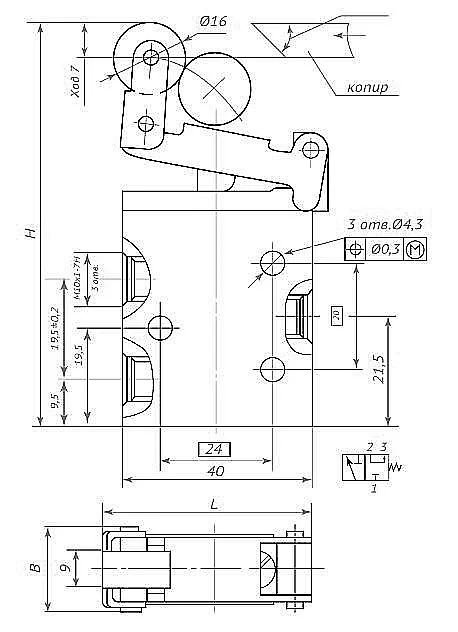

Детальный чертеж с габаритными, установочными и присоединительными размерами.
Для успешного монтажа и проверки совместимости с существующей пневмомагистралью необходимо учитывать установочные размеры устройства. Корпус распределителя имеет три резьбовых порта, расположенных в соответствии со схемой. Крепление к монтажной панели возможно двумя способами: с помощью накидной гайки М24×1 для панелей толщиной до 6,5 мм или посредством трех винтов М4, вкручиваемых в корпус. Допускается установка в любом пространственном положении. При проектировании важно оставить свободное пространство для хода ломающегося ролика и обеспечения доступа для обслуживания.
Рекомендации по оформлению заказа
Для оперативного формирования заказа рекомендуется использовать полное техническое обозначение изделия: Пневмораспределитель П-РК 3.5 УХЛ4 ТУ У 00223800.012-96. В запросе следует указать необходимое количество. Наши специалисты помогут подобрать оптимальный вариант поставки в зависимости от ваших потребностей.
- Базовый вариант: Пневмораспределитель 3/2 П-РК 3.5 УХЛ4 в стандартной поставке (индивидуальная упаковка, паспорт).
- Для серийного производства: Оптовая партия с индивидуальными условиями упаковки и маркировки для упрощения складского учета.
- Комплексная поставка: В составе готовой пневмораспределительной группы, собранной и проверенной на нашем производстве, с фильтрами, регуляторами давления и запорной арматурой.
Если ваш проект требует модификации, например, другого типа управления или присоединения, наши инженеры готовы предложить аналог из обширного каталога бренда ГИДРАВЛИК.
