Указатель потока УП 16

Описание и назначение

Указатель потока УП 16 представляет собой простое и надежное гидравлическое устройство, основная функция которого заключается в визуальной индикации наличия потока рабочей жидкости в напорной или смазочной гидравлической линии. Он монтируется непосредственно в разрыв трубопровода и позволяет оперативно контролировать циркуляцию масла в системах различного технологического оборудования.

Модель УП-16 рассчитана на работу со стандартными минеральными маслами, применяемыми в промышленной гидравлике. Диапазон кинематической вязкости рабочей среды составляет от 10 до 400 сантистоксов при температуре жидкости в пределах от +10 до +50 градусов Цельсия. Устройство относится к категории расходомеров-индикаторов и не оснащено точной шкалой расхода, однако по величине отклонения чувствительного элемента позволяет оценивать интенсивность потока.

Габаритные размеры, вес и код ТН ВЭД

Конструкция указателя потока жидкости УП 16 выполнена цельнолитой, что обеспечивает прочность и герметичность. Патрубки для присоединения к системе имеют шестигранную форму под гаечный ключ. Масса устройства без рабочей жидкости не превышает 0,8 кг. Ориентировочный Код ТН ВЭД для данной продукции – 9032 89 000 0 (приборы для измерения или контроля расхода или уровня жидкостей).

Рабочие на гидростанции поспорили, чей Указатель потока УП 16 дольше проработает без замены. Победил тот, у кого в системе было чистое масло.

Основные технические характеристики

Устройства серии УП спроектированы для эксплуатации в типовых гидравлических контурах промышленного оборудования. Ниже приведены ключевые параметры, определяющие область применения и условия монтажа.

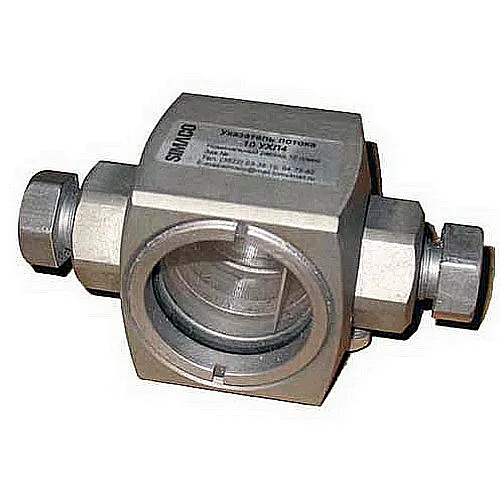

Внешний вид Указателя потока УП 16. Видны цилиндрический корпус, смотровые стекла и патрубки под ключ.

Преимущества и особенности эксплуатации

• Снижение простоев оборудования: Визуальный контроль наличия потока позволяет мгновенно выявить отсутствие циркуляции масла в системе, что ускоряет диагностику и предотвращает более серьёзные поломки.
• Надёжность и долгий ресурс работы: Простая конструкция без сложной электроники и минимум движущихся частей обеспечивают высокую отказоустойчивость и длительный срок службы даже в условиях вибрации.
• Универсальность и простота монтажа:Резьбовое присоединение стандартного типа позволяет интегрировать Указатель потока УП 16 в большинство существующих гидросистем без переделок.
• Стабильность работы при допустимых параметрах: Устройство корректно функционирует в заявленном диапазоне давлений и вязкостей масла, обеспечивая стабильную индикацию.
• Совместимость с типовыми гидравлическими маслами: Работа с рекомендованными отечественными марками масел (ВНИИ НП-403, И-20А, И-30А и др.) упрощает сервисное обслуживание.

Принцип работы указателя потока УП 16 в гидросистеме

Устройство устанавливается последовательно в напорную или сливную магистраль. Рабочая жидкость под давлением поступает во внутреннюю полость корпуса Указателя потока УП 16, где воздействует на подпружиненный флажок (заслонку). Под давлением потока флажок отклоняется от исходного положения. Степень его отклонения, наблюдаемая через смотровое стекло, пропорциональна расходу жидкости. При прекращении потока пружина возвращает флажок в нулевое положение, сигнализируя об отсутствии циркуляции. Таким образом, принцип действия основан на механическом преобразовании энергии потока в угол отклонения индикаторного элемента.

Температурный режим работы и срок службы

Указатель потока УП 16 предназначен для непрерывной работы в гидросистемах, функционирующих в отапливаемых производственных помещениях. Критически важным фактором, влияющим на ресурс, является чистота рабочей жидкости. Загрязнение масла абразивными частицами ускоряет износ подвижного соединения флажка. Фильтрация масла в соответствии с требованиями к гидросистеме — обязательное условие. При соблюдении требований по давлению (до 4 кгс/см²), температуре (не выше +50°C) и использовании рекомендуемых масел, ресурс работы устройства исчисляется годами.

Конструктивная схема Указателя потока УП 16. Показаны внутренние компоненты: корпус, флажок, пружина, смотровые стекла.

Область применения

Данные устройства востребованы везде, где необходим простой и надежный контроль факта циркуляции гидравлического масла. Основные сферы использования:

• Промышленное оборудование: Станки с ЧПУ, гидравлические прессы, литейные машины, испытательные стенды.
• Силовые гидравлические системы: Насосные станции (гидростанции), системы смазки крупных агрегатов, гидроприводы.
• Ремонтные и сервисные службы: Для диагностики гидросистем в процессе их наладки или ремонта.

Типичные ошибки при подборе

• Выбор Указатель потока УП 16 только по размеру резьбы, без учёта рабочего давления в системе, которое может превышать 4 кгс/см².
• Игнорирование температурного диапазона, например, установка в систему, работающую при температурах масла ниже +10°C или выше +50°C.
• Применение с рабочими средами, не соответствующими спецификации (синтетические масла, жидкости на водной основе, агрессивные жидкости).

Условное обозначение

Маркировка модели УП-16 расшифровывается следующим образом: «УП» – Указатель Потока, цифра «16» – диаметр условного прохода в миллиметрах (в данном случае 15 или 16 мм, что указывает на взаимозаменяемость номиналов). Таким образом, по обозначению можно сразу определить ключевой присоединительный размер.

Примеры заказа

1. Указатель потока УП-16. Базовая модель с условным проходом 16 мм.
2. Указатель потока УП-10. Модель с меньшим условным проходом на 10 мм для малых расходов.
3. Указатель потока УП-25. Модель с увеличенным условным проходом 25 мм для систем с большим расходом масла.

Часто задаваемые вопросы (FAQ)

1. Как выбрать между УП-10, УП-16 и УП-25?
Выбор осуществляется по требуемому расходу рабочей жидкости (пропускной способности) и присоединительным размерам вашей гидросистемы. Основной параметр — диаметр условного прохода (Ду). Например, для большинства типовых гидростанций среднего давления часто применяется модель УП-16.

2. Каковы сроки поставки по России?
Мы осуществляем доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города РФ в течение 3-10 рабочих дней в зависимости от региона. При наличии на складе — от 1 дня. Страны СНГ — обсуждается индивидуально.

3. Можно ли использовать указатель в неотапливаемом помещении или на улице?
Эксплуатация на открытом воздухе или в условиях отрицательных температур не рекомендуется, так как нижний предел температуры рабочей жидкости составляет +10°C. Для таких условий требуется подбор иного типа оборудования или организация подогрева масла.

4. Подойдет ли УП-16 для замены вышедшего из строя индикатора потока другого производителя?
Да, при условии соответствия основных параметров: рабочее давление до 4 кгс/см², тип рабочей среды — минеральное масло, совпадение присоединительных размеров (резьба, условный проход). Наши инженеры готовы помочь с подбором аналога по вашим техническим условиям.

Поставка по России и СНГ

Гидравлическое оборудование торговой марки ГИДРАВЛИК поставляется в Россию и страны СНГ компанией ГИДРАВЛИКА. Мы гарантируем соответствие продукции заявленным техническим характеристикам и оказываем консультационную поддержку по подбору оборудования под вашу гидросистему. Все устройства имеют необходимую документацию. Для получения подробной информации о стоимости, наличии и условиях доставки вы можете оставить заявку на сайте или связаться с нашими специалистами по контактам, указанным в разделе Контакты.
