Пневмораспределитель модели 5РМ 212-83-0 – это базовый элемент управления потоком рабочей среды в современных промышленных пневматических системах. Данное двухпозиционное устройство предназначено для точного переключения каналов подачи сжатого воздуха к исполнительным механизмам: пневмоцилиндрам, поворотным приводам, пневмодвигателям. Конструкция соответствует международному стандарту ISO 5599-1, что обеспечивает простую замену или модернизацию узлов управления на оборудовании различного происхождения.
Технические параметры и конструкционные особенности
Основным рабочим телом для пневмораспределителя 5РМ 212-83-0 является очищенный сжатый воздух с добавлением распылённого масла. Требования к качеству рабочей среды соответствуют классу загрязнённости не грубее 10 по ГОСТ 17433, что является стандартом для большинства промышленных сетей. Масляная плёнка необходима для снижения трения и обеспечения долговечности внутренних подвижных деталей устройства.
Габаритные размеры и вес изделия стандартизированы. В зависимости от модификации, масса обычно не превышает 1.5 кг, что облегчает монтаж и обслуживание. Код ТН ВЭД для подобных изделий, как правило, относится к группировке, регламентирующей арматуру для управления потоком жидкостей или газов.
| Наименование параметра |
Значение |
| Рабочее давление, номинальное (МПа) |
0,63 |
| Пропускная способность, коэффициент Kv (м³/час) |
2,8 |
| Тип рабочей среды |
Сжатый воздух, очищенный, с масляным туманом |
| Максимальная частота переключений, в секунду |
4,16 |
| Масса конструкции, (кг) |
1,1 |
| Нормативно-техническая документация (ТУ) |
У 00223800.032-2000 |
Почему пневмораспределитель 5РМ 212-83-0 всегда знает, куда подать воздух? Потому что у него хорошее пневмоуправление – оно не даёт ему перепутать порты!
Принцип работы и устройство
Функционирование прибора основано на перемещении золотника внутри корпуса. В управляющую полость попеременно подаётся давление сжатого воздуха (двухстороннее пневмоуправление), что и вызывает сдвиг золотника, перекрывая или открывая проходные каналы между основными линиями. Такая схема управления обеспечивает надёжное переключение даже в условиях вибрации и не требует подвода электричества, что важно для взрывоопасных зон.

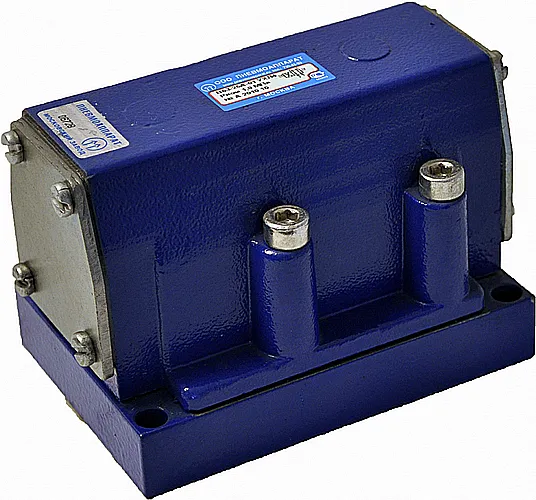

Общий вид спереди, демонстрация монтажной плиты ISO 5599-1.
Вид сбоку, присоединительные порты и органы управления.
Температурные режимы и ресурс работы
Устройство рассчитано на продолжительную работу в стандартных производственных условиях. Допустимый температурный диапазон окружающей среды и рабочего воздуха, как правило, составляет от +5°C до +60°C. Режим работы может быть как непрерывным, так и циклическим с частотой до 4 переключений в секунду. На общий срок службы пневмораспределителя 5РМ 212-83-0 напрямую влияют два фактора: качество подготовки воздуха (наличие влагоотделителя, фильтра тонкой очистки и маслораспылителя) и соблюдение номинального давления. Регулярное сервисное обслуживание с заменой уплотнительных колец увеличивает межремонтный интервал.
Преимущества и особенности эксплуатации
- Снижение простоев. Надёжная конструкция с двойным пневмоуправлением минимизирует отказы, обеспечивая стабильную работу технологической линии.
- Увеличенный ресурс. Применение качественных уплотнений и соблюдение требований к чистоте воздуха продлевают срок службы ключевых деталей.
- Универсальность монтажа. Стандартизированная монтажная плита ISO 5599-1 позволяет легко интегрировать оборудование как в новые, так и в модернизируемые пневмосхемы.
- Стабильность работы. Прибор сохраняет работоспособность при типичных для цеха вибрациях и перепадах давления в сети.
- Широкая совместимость. Предназначен для работы с типовыми промышленными пневматическими системами на базе сжатого воздуха.
Область применения и типичное оборудование
Данный пневмораспределитель 5РМ 212-83-0 находит применение во множестве отраслей. Он является ключевым компонентом систем управления станками с ЧПУ (зажимные патроны, смена инструмента), прессового оборудования, автоматических линий сборки и упаковки. Его также используют в строительной и специальной технике для управления навесным оборудованием (отбойными молотками, домкратами), в пищевой промышленности на манипуляторах для перемещения продукции.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности распределителя рекомендуется иметь в запасе ремкомплект уплотнений.
| Наименование детали |
Типичная причина износа |
| Уплотнительные кольца (манжеты) золотника |
Постоянное трение при переключениях, наличие абразивных частиц в воздухе. |
| Уплотнения портов управления |
Циклические нагрузки от импульсов управляющего давления. |
| Возвратные пружины |
Усталость металла при высокой частоте работы. |
| Золотник (основной распределительный элемент) |
Износ при длительной эксплуатации без должной смазки воздуха. |
Условное обозначение и расшифровка индекса
Маркировка 5РМ 212-83-0 подчиняется внутренней системе обозначений производителя. Как правило, цифра «5» указывает на тип устройства (распределитель золотниковый), «РМ» – на пневматическое управление. Последующие цифры кодируют количество и тип каналов (212), размер условного прохода или тип присоединения (83), а также варианты исполнения (0). Для точной интерпретации обозначения в рамках вашей системы рекомендуем обратиться к инженерам https://777-gidra.ru.
Типичные ошибки при подборе
- Ориентация только на тип резьбы без учёта требуемой пропускной способности (Kv) и номинального давления.
- Пренебрежение требованиями к чистоте и смазке воздуха, что резко сокращает ресурс уплотнений.
- Игнорирование максимальной частоты переключений при работе в режиме высокой цикличности.
- Подбор без учёта стандарта монтажной поверхности, что приводит к необходимости переделки узла крепления.
Варианты оформления заказа
Мы предлагаем несколько стандартных вариантов поставки пневмораспределителя:
- Базовая модель: 5РМ 212-83-0 с двусторонним пневмоуправлением, давление до 0.63 МПа.
- Модель с ремонтным комплектом: 5РМ 212-83-0 + набор уплотнений для однократного сервисного обслуживания.
- Комплект с крепёжной плитой: Распределитель в сборе с монтажной плитой стандарта ISO 5599-1 для быстрой установки.
Для заказа перейдите на страницу оформления заявки и укажите необходимые параметры.
