Назначение
Пневмораспределитель 5РМ-6-232-4 – это пятилинейный, двухпозиционный распределитель прямого действия, управляемый двусторонним электропневматическим усилителем (ЭПУ). Основная функция – направленное управление потоками сжатого воздуха в пневматических системах автоматизированного промышленного оборудования, например, для управления пневмоцилиндрами двустороннего действия.
Технические характеристики и габариты
Данный пневмораспределитель относится к серии 5РМ-6 с условным проходом 6 мм. Его стыковая монтажная поверхность соответствует стандарту ISO 5599/1, что обеспечивает совместимость и простоту замены в стандартных пневмосистемах.
| Параметр |
Значение |
| Условный проход, Ду |
6 мм |
| Номинальное рабочее давление |
до 1,0 МПа (10 бар) |
| Минимальное рабочее давление |
0,2 МПа (2 бар) |
| Рабочая среда |
Сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, с распыленным маслом |
| Диапазон рабочих температур |
В соответствии с климатическим исполнением УХЛ4 |
| Тип золотника и присоединение |
Цилиндрический золотник. Монтаж на плиту с отверстиями для труб (К¼") |
| Пропускная способность, Cv (Kv) |
0,9 м³/ч |
| Максимальная частота переключений |
300 циклов/мин |
| Время срабатывания (включение/выключение) |
0,063/0,063 с |
| Номинальное напряжение питания ЭПУ |
24, 110, 220 В (постоянный/переменный ток) |
| Потребляемая мощность ЭПУ |
7 Вт (постоянный ток) / 9 Вт (переменный ток) |
| Масса изделия |
Около 0,69 кг |
| Климатическое исполнение и категория размещения |
УХЛ4 по ГОСТ 15150 |
| Виброустойчивость |
II степень жесткости (по ГОСТ 28988) |
| Присоединительная резьба |
К½" (плита с отверстиями для труб, тип присоединения - вниз) |
Структура условного обозначения модели 5РМ-6-232-4
| 5РМ |
- |
6 |
- |
232 |
- |
4 |
УХЛ4 |
Тип пневмораспределителя
(пятилинейный, монтажный) |
|
Условный проход
6 мм |
|
Пневмосхема и тип управления
(232: 5/2, 2 позиции,
двусторонний ЭПУ с
пневматическим возвратом) |
|
Способ присоединения
(4: плита с отверстиями
для труб, монтаж вниз) |
Климатическое исполнение |

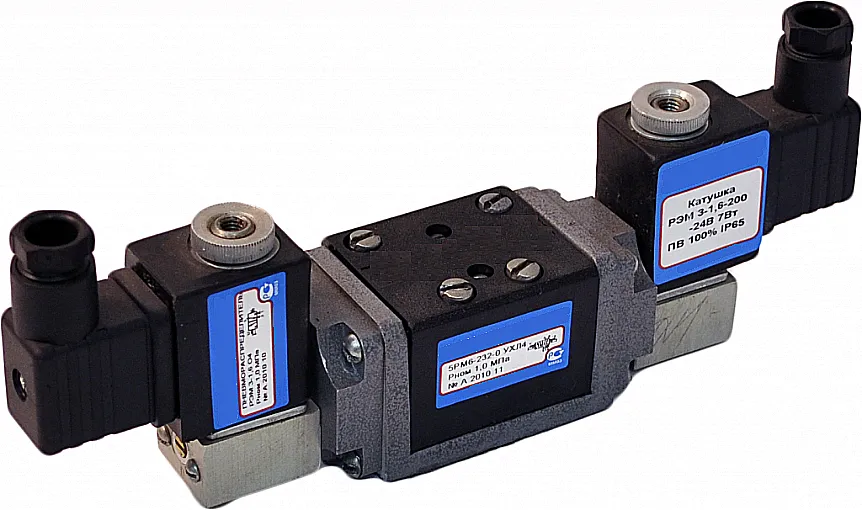

Вид пневмораспределителя 5РМ-6-232-4 спереди, с подключением электропневматического усилителя.

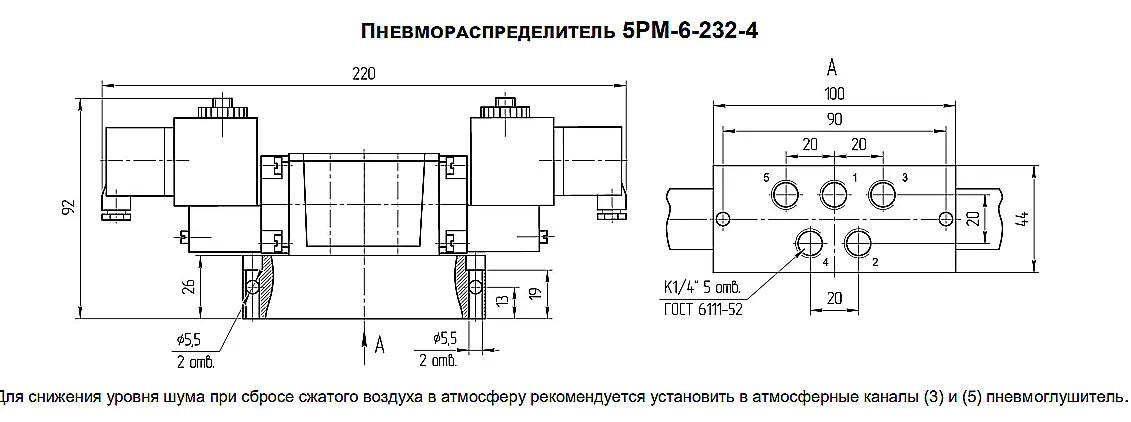

Вид пневмораспределителя 5РМ-6-232-4 сбоку, монтажная плита для трубного подключения.
«Инженер спрашивает у пневмораспределителя 5РМ-6-232-4: «Почему ты такой двусторонний?». Тот отвечает: «Чтобы с электрическим управлением работать, и слева, и справа давление подавать, не как односторонние коллеги!».
Преимущества и особенности эксплуатации
- Надежность и увеличенный ресурс: Конструкция с цилиндрическим золотником и качественные материалы обеспечивают долговечную работу при частых переключениях (до 300 циклов/мин) в условиях вибрации.
- Универсальность подключения: Стандартизированная монтажная поверхность ISO 5599/1 и вариант исполнения с плитой для трубного монтажа (вниз) упрощают интеграцию в новые и модернизируемые системы.
- Гибкость управления: Двусторонний электропневматический усилитель позволяет использовать стандартные сигналы управления 24/110/220 В для дистанционного переключения, что удобно для автоматизации.
- Стабильность работы при низком давлении: Минимальное рабочее давление всего 0,2 МПа гарантирует уверенное срабатывание даже при нестабильном питании сети.
- Снижение простоев оборудования: Быстрое время срабатывания (0,063 с) и высокая частота циклов минимизируют технологические паузы в автоматических линиях.
Принцип работы в составе пневмосистемы
Пневмораспределитель 5РМ-6-232-4 является пятилинейным (5/2). Он имеет один вход для подачи давления (P), два рабочих выхода (A и B) для подключения исполнительных устройств (например, поршневых камер пневмоцилиндра) и два выхода для сброса давления (R и S). В исходном состоянии, при отсутствии сигнала управления на ЭПУ, золотник под действием возвратной пружины находится в одной позиции, соединяя линию P с A, а B с S (сброс). При подаче электрического сигнала на одну из катушек двустороннего ЭПУ создается управляющее давление, которое перемещает золотник во вторую позицию. Теперь давление от P поступает на выход B, а линия A соединяется с R для сброса. Таким образом, управляя сигналами на ЭПУ, можно дистанционно менять направление потока воздуха к цилиндру.
Температурный режим, ресурс и сервис
Оборудование рассчитано на эксплуатацию в диапазоне температур, определенном для исполнения УХЛ4. Ключевым фактором для увеличения срока службы пневмораспределителя является качество рабочей среды. Сжатый воздух должен быть очищен не грубее 10 класса по ГОСТ 17433 и содержать распыленное масло с вязкостью 10…35 мм²/с при 50°С. Регулярное техническое обслуживание (контроль фильтрации воздуха, проверка уплотнений) значительно продлевает ресурс внутренних компонентов. При соблюдении параметров и корректной эксплуатации изделие рассчитано на длительную непрерывную и циклическую работу.
Области применения и типовое оборудование
Данный пневмораспределитель востребован в системах промышленной автоматизации, где требуется точное и быстрое управление пневмоприводами. Основные сферы применения: станкостроение (управление зажимными патронами, позиционерами, податчиками), прессовое и упаковочное оборудование, манипуляторы и роботизированные комплексы, линии сборки и испытательные стенды, строительная и сельскохозяйственная техника с пневматическими системами управления.
Типичные ошибки при подборе
- Выбор по присоединительному размеру без учета требуемой пропускной способности (Cv=0,9 м³/ч) и минимального давления срабатывания (0,2 МПа).
- Игнорирование требования к качеству воздуха. Использование неочищенной или сухой среды приводит к быстрому износу золотника и уплотнений пневмораспределителя.
- Несоответствие типа управления. Для моделей с двусторонним ЭПУ критично наличие двух независимых сигналов управления. Выбор одностороннего ЭПУ для реверсных задач ведет к ошибкам в логике работы.
- Неверный подбор климатического исполнения. УХЛ4 предназначено для умеренно-холодного климата в закрытых помещениях.
Габаритные и присоединительные размеры
Для проверки совместимости с существующим оборудованием обратите внимание на монтажную плиту с нижним расположением отверстий под трубки диаметром 6 мм. Межосевые расстояния соответствуют стандарту ISO 5599/1 для размера 1. Это позволяет производить замену на аналогичные распределители других производителей без переделки пневмощита.
Примеры заказа и аналоги
1. Базовая модель: 5РМ-6-232-4 – двусторонний ЭПУ, плита для трубного монтажа вниз.
2. С другим типом монтажа: 5РМ-6-232-0 – стыковое присоединение без плиты для батарейного монтажа.
3. С пневматическим управлением: Для замены на схему с пневмоуправлением рассмотрите модификацию 5РМ-6-212-4.
Специалисты компании ГИДРАВЛИКА помогут подобрать точный аналог под вашу схему и давление.
