Пневмораспределитель 5РМ-6-233-1 представляет собой пятилинейный двухпозиционный клапан с электропневматическим управлением (ЭПУ) и пружинным возвратом. Основная функция данного устройства – дистанционное переключение потоков сжатого воздуха в пневматических системах промышленного оборудования. Модель предназначена для монтажа на трубопроводах и оснащена присоединительной плитой.
Модель 5РМ-6-233-1 относится к серии распределителей с условным проходом Ду=6 мм. Климатическое исполнение УХЛ4 позволяет эксплуатировать его в умеренном и холодном климате. Распределитель обеспечивает высокую скорость срабатывания и предназначен для работы в системах с однонаправленным управляющим сигналом.
Габаритные размеры и вес
Общая масса устройства не превышает 0,59 кг. Присоединительная поверхность соответствует стандарту ИСО 5599/1 размер 1. Основные габариты зависят от типа плиты и конфигурации трубных подключений. Код ТН ВЭД для подобных пневмораспределителей – 8481 80 990 0.
| Параметр | Значение |
|---|
| Масса, не более | 0,59 кг |
| Условный проход (Ду) | 6 мм |
| Резьбовое присоединение | К1/4" |
| Тип монтажа | Трубный (с присоединительной плитой) |
Принцип работы и конструкция
Пневмораспределитель 5РМ-6-233-1 функционирует по схеме 5/2 (пять линий, два положения). В исходном состоянии золотник под воздействием возвратной пружины находится в нейтральной позиции, коммутируя поток от источника питания (Р) к рабочему порту (А или В), а другой рабочий порт соединён с выпуском (R или S). При подаче электрического сигнала на катушку соленоида создаётся управляющее давление, которое перемещает золотник, меняя конфигурацию потоков. Снятие сигнала приводит к возврату золотника в исходное положение пружиной.
Почему пневмораспределитель 5/2 – душа компании? Потому что у него всегда есть в запасе два положения и пять связей с внешним миром.
Технические характеристики пневмораспределителя 5РМ-6-233-1
Ключевые параметры, определяющие область применения и надежность работы устройства.
| Наименование параметра | Значение |
|---|
| Условный проход, Ду | 6 мм |
| Номинальное давление, Pном | 1,0 МПа (10 бар) |
| Минимальное рабочее давление | 0,35 МПа |
| Пропускная способность, Kv (по ГОСТ 14691) | Не менее 0,9 м³/ч |
| Диапазон температур рабочей среды | От +1°C до +60°C |
| Тип рабочей среды | Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, допускается распылённое масло вязкостью 10–35 мм²/с при 50°C |
| Присоединительные размеры | Трубное присоединение К1/4" (G1/4), монтаж на плиту ИСО 5599/1 размер 1 |
| Масса, не более | 0,59 кг |
| Максимальная частота срабатываний | 300 циклов в минуту |
| Время срабатывания (вкл./выкл.) не более | 0,063 с / 0,100 с |
| Напряжение питания, номинальное | Постоянный ток: 12, 24, 48, 110 В
Переменный ток 50 Гц: 24, 36, 48, 110, 220, 380 В |
| Потребляемая мощность, не более | Постоянный ток: 7 Вт
Переменный ток: 9 ВА |
| Климатическое исполнение и категория размещения | УХЛ4 по ГОСТ 15150 |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя 5РМ-6-233-1 для оснащения пневмосистем обеспечивает ряд эксплуатационных преимуществ:
- Высокая надёжность и ресурс: Цилиндрический золотник и качественные материалы уплотнений рассчитаны на длительную работу при частоте до 300 срабатываний в минуту.
- Стабильность давления и расхода: Конструкция обеспечивает стабильные характеристики пропускной способности (Kv ≥ 0,9 м³/ч) в заявленном диапазоне рабочих давлений от 0,35 до 1,0 МПа.
- Широкая совместимость: Стандартизированное присоединение (плита ИСО 5599/1) и широкий диапазон напряжений питания (от 12 В постоянного тока до 380 В переменного) позволяют легко интегрировать распределитель в существующие системы.
- Сокращение простоев: Быстрое время срабатывания (менее 0,1 с) и высокая частота циклов повышают общую производительность автоматизированных линий.
- Простота монтажа и обслуживания: Трубный монтаж через плиту облегчает установку и последующее техническое обслуживание.
Температурный режим и ресурс работы
Распределитель рассчитан на эксплуатацию при температуре окружающей среды от +1°C до +60°C. Допускается работа как в режиме непрерывного включения, так и в режиме частых пусков-остановок (до 300 циклов/мин.). Основными факторами, влияющими на срок службы, являются качество подготовки сжатого воздуха (обязательна фильтрация и, при необходимости, добавление масла в виде аэрозоля) и соблюдение предельных значений давления. Регулярная проверка состояния уплотнений и своевременная замена ремкомплекта увеличивают межсервисный интервал.
Области применения
Пневмораспределитель 5РМ-6-233-1 с ЭПУ находит применение в различных отраслях промышленности для управления пневмоцилиндрами, поворотными механизмами, заслонками, патронами и другим исполнительным оборудованием. Типичные сферы использования:
- Станкостроение: Управление зажимными патронами, механизмами подачи и позиционирования в токарных, фрезерных, сверлильных станках.
- Прессовое и кузнечно-штамповочное оборудование: Управление цилиндрами выталкивателей, подачи заготовок, блокировкой.
- Автоматизированные линии и роботизированные комплексы: В качестве исполнительного элемента контуров управления манипуляторами и захватами.
- Производство упаковочного и фасовочного оборудования: Управление механизмами захвата, отсечки, маркировки.
- Строительная и дорожная техника: Системы управления вспомогательными механизмами (например, блокировка дифференциалов, управление отвалом).
Структура условного обозначения и расшифровка модели
Маркировка модели 5РМ-6-233-1 несёт полную информацию о его характеристиках:
| Элемент обозначения | Расшифровка |
|---|
| 5РМ | Тип устройства – пневмораспределитель пятилинейный. |
| 6 | Условный проход Ду=6 мм. |
| 233 | Трёхзначный код пневмосхемы и типа управления. Первая цифра «2» указывает на двухпозиционное исполнение. Комбинация «33» обозначает электропневматическое управление одностороннего действия (ЭПУ) с пружинным возвратом. |
| 1 | Способ присоединения: «1» – стыковое присоединение с плитой (трубный монтаж). |
| УХЛ4 | Климатическое исполнение (умеренно-холодный климат) и категория размещения 4 (в закрытых помещениях с искусственным регулированием климатических условий). |
Типичные ошибки при подборе
Некорректный выбор распределителя может привести к отказу системы или снижению её эффективности. Избегайте следующих ошибок:
- Игнорирование минимального рабочего давления: Для данной модели минимальное давление составляет 0,35 МПа. Применение в системах с более низким давлением приведёт к некорректному срабатыванию.
- Несоответствие типа управления: Модель 5РМ-6-233-1 имеет электропневматическое управление одностороннего действия. Ошибочная установка в систему, требующую распределителя с двухсторонним ЭПУ или ручного управления, сделает систему неработоспособной.
- Пренебрежение требованиями к качеству воздуха: Работа на неочищенном или переувлажнённом воздухе резко сокращает ресурс золотника и уплотнений. Необходима установка фильтра-влагоотделителя и маслораспылителя.
- Неверный подбор по расходу: Пропускная способность 0,9 м³/ч должна соответствовать или превышать потребный расход воздуха для подключаемого исполнительного механизма. Заниженный параметр Kv вызовет падение скорости срабатывания пневмоцилиндра.
Рекомендуемый состав ремонтного комплекта и часто заменяемые узлы
Для поддержания работоспособности распределителя следует иметь в запасе следующие компоненты:
| Наименование узла/детали | Признаки износа / Условия замены |
|---|
| Комплект уплотнений золотника (манжеты, кольца) | Появление утечек воздуха из корпуса распределителя, замедленное или неполное срабатывание. Износ происходит из-за загрязнённой среды, сухого трения (при отсутствии масла в воздухе). |
| Возвратная пружина | Неполный возврат золотника в исходное положение, залипание. Может растягиваться или ломаться при подклинивании золотника из-за загрязнений. |
| Катушка соленоида (ЭПУ) | Отсутствие срабатывания при подаче напряжения, перегрев, запах гари. Выходит из строя при перепадах напряжения, превышении тока, перегреве. |
| Уплотнительные прокладки монтажной плиты | Утечки воздуха в месте соединения плиты с корпусом распределителя. Уплотнения теряют эластичность со временем или при воздействии агрессивных сред. |
Габаритные и присоединительные размеры
Для корректного монтажа пневмораспределителя 5РМ-6-233-1 необходимо учитывать его присоединительные и габаритные размеры. Устройство монтируется на плиту стандарта ИСО 5599/1 размер 1. Трубные подключения выполняются через отверстия в плите с внутренней резьбой К1/4". При проектировании схемы следует предусмотреть пространство для подключения электрического разъёма к соленоиду и для возможного демонтажа распределителя без разбора всей пневмолинии.

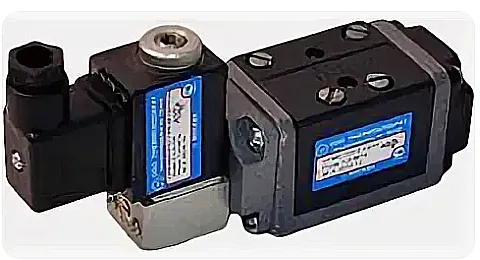

Рисунок 1: Вид пневмораспределителя 5РМ-6-233-1 спереди, видно подключение электромагнита и маркировку.
Рисунок 2: Вид сбоку для оценки габаритных размеров корпуса и исполнения монтажной плиты.
Примеры оформления заказа
Для заказа пневмораспределителя необходимо указать полное обозначение модели с учётом требуемых параметров:
- Базовая комплектация для стандартных условий: 5РМ-6-233-1 УХЛ4 – распределитель с односторонним ЭПУ, трубным монтажом, напряжением питания 24 В постоянного тока (уточняется дополнительно).
- Для систем с напряжением 220 В переменного тока: 5РМ-6-233-1 УХЛ4 с катушкой на 220 В ~50 Гц.
- Для других схем управления в той же серии: Например, модель с двухсторонним ЭПУ будет иметь артикул 5РМ-6-232-1.
