Пневмораспределитель 5РМ 213-72-0 — это двухпозиционный модуль для управления потоком сжатого воздуха в промышленных пневмосистемах. Основная функция данного устройства заключается в перенаправлении сжатого воздуха от источника питания к исполнительным механизмам, таким как пневмоцилиндры или пневмомоторы, обеспечивая циклы «включено-выключено». Модель 5РМ 213-72-0 от бренда ГИДРАВЛИК широко применяется в автоматизированных линиях, станках с ЧПУ и другом технологическом оборудовании, где требуется надежное управление пневмоприводами.
Описание и назначение
Пневмораспределитель 5РМ 213-72-0 представляет собой двухпозиционный золотниковый распределитель с односторонним управлением от сигнала сжатого воздуха и возвратом в исходное положение при помощи пружины. Его ключевое назначение — коммутация линий подачи и сброса воздуха в промышленных пневматических контурах. Конструкция рассчитана на интеграцию в системы на базе стандартных монтажных плит, соответствующих международному стандарту ISO 5599-1.
Основные параметры
Высокая надежность пневмораспределителя 5РМ 213-72-0 достигается за счет продуманной конструкции и использования качественных материалов. Данная модель обеспечивает стабильную работу пневмоприводов благодаря точному позиционированию золотника и минимальным внутренним утечкам. Выбор именно этого пневмораспределителя для замены в сервисе или модернизации оборудования оправдан его совместимостью с типовыми промышленными пневмостанциями.
Код ТН ВЭД для подобных изделий, как правило, относится к группе 8481 («Клапаны, краны, вентили и аналогичные устройства для трубопроводов, котлов, резервуаров, цистерн или подобных емкостей…»).
Таблица габаритных размеров и массы
| Параметр |
Значение |
| Масса, кг |
1.4 |
| Габаритный размер, мм (длина x ширина x высота) |
~120 x 70 x 60 |
| Условный проход, Dy, мм |
10 |
Приведенные размеры являются ориентировочными. Точные габариты уточняйте у наших инженеров при заказе.
Инженер на производстве спрашивает у практиканта:
— Какой тип распределителя нужен для управления цилиндром пресса?
Практикант, подумав, отвечает:
— Самый надежный, чтобы клиент заказал еще штук пять! Например, пневмораспределитель 5РМ 213-72-0 от ГИДРАВЛИК!
Технические характеристики
Ключевые параметры и эксплуатационные ограничения пневмораспределителя 5РМ 213-72-0 определяют область его безопасного и эффективного применения в составе гидравлических и пневматических систем.
| Характеристика |
Значение |
| Резьбовое присоединение (линии P, A, B, R) |
K 3/8" (ISO 228/1) |
| Условный проход, Dy, мм |
10 |
| Номинальное рабочее давление, МПа (бар) |
0.63 (6.3) |
| Максимально допустимое давление |
1.0 МПа (10 бар) |
| Пропускная способность (коэффициент Kv), м³/ч |
1.9 |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433-80, с распыленным маслом (вязкость 10–35 мм²/с при 50°C) |
| Номинальное напряжение питания соленоида управления (если применимо для соленоидных версий) |
~24 В DC / 220 В AC |
| Диапазон рабочих температур окружающей среды |
+5°C до +60°C |
| Общая внутренняя утечка из полостей распределителя, см³/мин |
не более 500 |
| Максимальная частота переключений, Гц (циклов/с) |
~4.16 |
| Масса (нетто), кг |
1.4 |
| Типоразмер монтажной плиты |
ISO 5599-1 |
| Технические условия (ТУ) |
У 00223800.032-2000 |
Преимущества и особенности эксплуатации
Использование пневмораспределителя 5РМ 213-72-0 в составе производственных линий приносит пользователю ряд существенных выгод.
Снижение затрат на обслуживание. Простая и надежная конструкция с пружинным возвратом минимизирует количество отказов.
Повышенный ресурс работы. Применение качественных уплотнений и материалов узлов скольжения обеспечивает длительный срок службы даже при активной эксплуатации.
Удобство монтажа и замены. Стандартизированный монтаж по ISO 5599-1 позволяет быстро интегрировать модуль в существующую систему или заменить аналог без доработок.
Стабильность работы. Золотниковая система обеспечивает четкое переключение и минимальное падение давления на рабочей линии, что критично для точного позиционирования исполнительных органов.
Совместимость. Устройство рассчитано на работу с распространенными типами промышленных смазочных систем для сжатого воздуха, что упрощает интеграцию в большинство цеховых пневмосетей.
Принцип работы
Пневмораспределитель 5РМ 213-72-0 функционирует по классическому золотниковому принципу. В исходном состоянии (без управляющего сигнала) подпружиненный золотник перекрывает поток от питающего порта (P) к рабочим портам (A, B), соединяя последние с портом выхлопа (R). При подаче управляющего сигнала сжатого воздуха на управляющий порт (Z) золотник сдвигается, преодолевая усилие пружины. Это открывает путь воздуху от порта P к рабочему порту A (или B, в зависимости от конструкции), в то время как противоположный рабочий порт соединяется с выхлопом, обеспечивая движение поршня пневмоцилиндра в заданном направлении. При снятии управляющего сигнала пружина возвращает золотник в исходное положение.
Температурный режим и ресурс службы
Данный пневмораспределитель 5РМ 213-72-0 рассчитан на непрерывную работу в температурном диапазоне окружающей среды от +5°C до +60°C. Подаваемый сжатый воздух не должен иметь температуру выше +60°C. Срок службы изделия напрямую зависит от соблюдения регламента эксплуатации. Основные факторы, влияющие на ресурс: соблюдение требований к чистоте и влажности воздуха (класс загрязненности не грубее 10 по ГОСТ 17433-80), наличие в системе масляного тумана для смазки трущихся пар, отсутствие пиковых давлений выше максимально допустимого значения в 1.0 МПа, а также частота и интенсивность рабочих циклов.
Область применения
Пневмораспределитель 5РМ 213-72-0 находит применение в различных областях промышленности.
Станкостроение: управление зажимными патронами, механизмами подачи, защитными кожухами на фрезерных, токарных, сверлильных станках.
Прессовое и штамповочное оборудование: управление защитными барьерами, выбросом готовой продукции, системой смазки матриц.
Автоматизированные линии сборки и упаковки: позиционирование деталей, работа захватов манипуляторов, сортировка продукции.
Строительная и дорожная техника: управление вспомогательными механизмами, такими как блокировка дифференциала, включение вибросистем.
Промышленные гидростанции и насосные группы: в составе систем управления охлаждением, продувкой или пневматическим приводом вспомогательных клапанов.
Рекомендуемые запчасти и ремкомплекты
Для проведения планового технического обслуживания или ремонта пневмораспределителя 5РМ 213-72-0 рекомендуется использовать оригинальные ремкомплекты от производителя ГИДРАВЛИК.
| Наименование детали |
Типовой артикул / обозначение |
Примечание |
| Комплект уплотнений (кольца, манжеты) |
РК-5РМ-213-01 |
Наиболее часто заменяемые элементы. Износ возникает при работе с недостаточно очищенным воздухом или при отсутствии масла в системе. |
| Возвратная пружина золотника |
ПРЖ-5РМ-213-01 |
Может терять упругость при длительной эксплуатации в режиме высокой частоты переключений. |
| Золотник (плунжер) |
ЗЛТ-5РМ-213-01 |
Механическое повреждение или износ рабочей поверхности возможны при попадании твердых частиц. |
| Корпусная втулка (гильза) |
КВ-5РМ-213-01 |
Редко выходит из строя, замена может потребоваться при сильном износе или коррозии. |
Типичные ошибки при подборе
Некорректный выбор пневмораспределителя 5РМ 213-72-0 может привести к неработоспособности системы или преждевременному выходу устройства из строя.
Ошибка 1: Подбор только по типу резьбы (K 3/8), без учета требуемой пропускной способности (Kv = 1.9 м³/ч). Недостаточный Kv не обеспечит нужную скорость срабатывания цилиндра.
Ошибка 2: Игнорирование требований к чистоте и влажности воздуха. Использование без фильтров-влагоотделителей моментально выводит из строя уплотнения.
Ошибка 3: Применение в системах с давлением, превышающим максимально допустимое (1.0 МПа), что ведет к деформации деталей и утечкам.
Ошибка 4: Несоответствие типа управления. Модель 5РМ 213-72-0 имеет пневматическое одностороннее управление с пружинным возвратом. Для систем с электроуправлением требуется другая модификация.
Условное обозначение модели
Индекс модели 5РМ 213-72-0 расшифровывается следующим образом.
5РМ — серия пневмораспределителей конкретной конструктивной группы.
213 — код, указывающий на условный проход (Dy), тип золотника и вид управления.
72 — обозначает тип присоединения (резьбовое K 3/8") и, возможно, материал уплотнений.
0 — вариант исполнения или версия (часто означает базовую комплектацию).
Для точного подбора аналога или модификации всегда консультируйтесь с техническим специалистом.
Габаритные и присоединительные размеры
Визуальное представление устройства помогает оценить его монтажную совместимость.

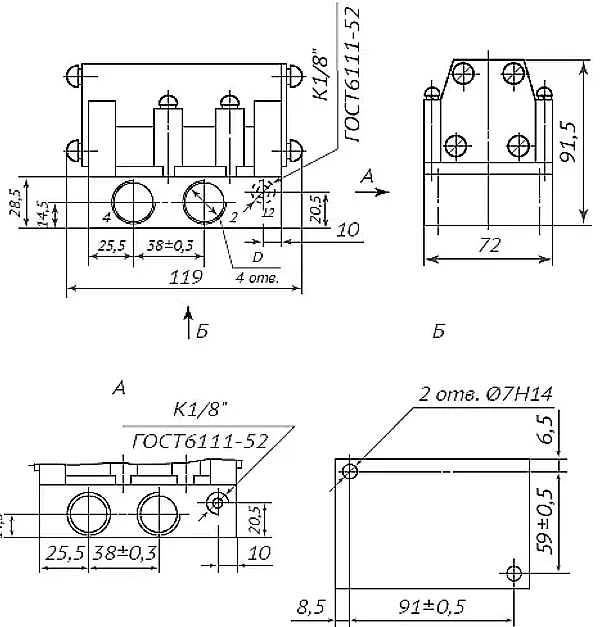

Пневмораспределитель 5РМ 213-72-0. Вид спереди и сбоку. Хорошо видны резьбовые порты K 3/8" и монтажные отверстия под плиту ISO 5599-1.

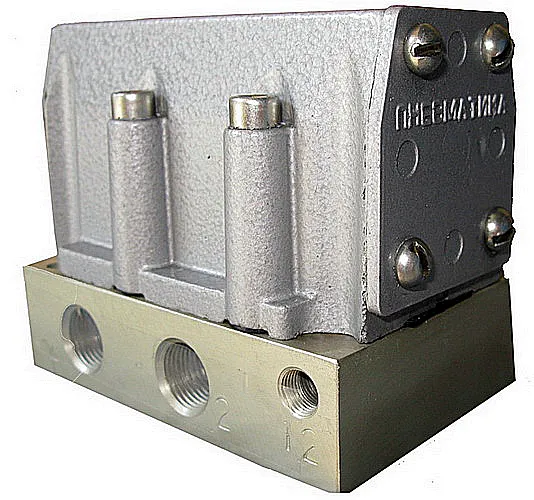

Вид на пневмораспределитель 5РМ 213-72-0 со стороны подключения. Стрелками могут быть обозначены порты P (питание), A и B (рабочие), R (слив) и Z (управление).
Для проверки совместимости с существующим оборудованием необходимо сверять посадочные размеры монтажной плиты (стандарт ISO 5599-1), межосевые расстояния крепежных отверстий, а также расположение и тип резьбы портов (в данном случае K 3/8").
Примеры оформления заказа
При заказе пневмораспределителя 5РМ 213-72-0 рекомендуется указывать полное наименование и требуемое количество.
Пример 1: Базовый запасной модуль для текущего ремонта.
Наименование: Пневмораспределитель ГИДРАВЛИК 5РМ 213-72-0, Dy 10, K 3/8".
Количество: 2 шт.
Пример 2: Комплексная поставка для модернизации линии.
Наименование: Пневмораспределитель ГИДРАВЛИК 5РМ 213-72-0 + ремкомплект уплотнений РК-5РМ-213-01.
Количество: распределителей — 5 шт., ремкомплектов — 5 шт.
Пример 3: Запрос на подбор аналога.
Если необходима модификация с другим типом управления (соленоидным) или давлением. В заявке укажите: «Требуется аналог 5РМ 213-72-0, но с электромагнитным управлением 24V DC», наши специалисты подберут вариант.
