Специализированный пневмораспределитель 5РМ-6-233-2 представляет собой пятилинейное двухпозиционное устройство с электропневматическим управлением и возвратной пружиной. Он предназначен для точного изменения направления потоков сжатого воздуха в промышленных пневмосистемах. Ключевая особенность данной модификации — наличие монтажной плиты для сборки в блоки (батареи) и климатическое исполнение УХЛ4, адаптированное для эксплуатации в российских условиях.
Описание и назначение
Изделие служит для коммутации потоков рабочей среды в системах автоматики. Пневмораспределитель серии 5РМ-6-233-2 устанавливается на технологическом оборудовании, где требуется групповое расположение нескольких устройств на одной линии подачи питания.
Основные сведения о модели:
- Вес: около 0,59 кг.
- Условный проход (Ду): 6 мм.
- Климатическое исполнение: УХЛ4.
- Способ монтажа: плита для батарейной установки (трубы направлены назад).
- Код ТН ВЭД: 8481 80 100 0 (арматура для пневматических систем).
| Параметр | Значение |
|---|
| Высота (примерно) | 120-130 мм |
| Ширина (с плитой) | 35-40 мм |
| Глубина/длина (с разъемами) | 80-90 мм |
| Масса, не более | 0,59 кг |
Шутка в тему
Инженер спрашивает у пневмораспределителя в УХЛ4 исполнении: "Как дела с морозом?"
Распределитель отвечает: "Золотником не пошевелю, пока не прогреют!"
Технические характеристики
Основные эксплуатационные параметры пневмораспределителя 5РМ-6-233-2 обеспечивают его надежную работу в составе ответственных контуров.
| Характеристика | Значение / Условие |
|---|
| Рабочее давление, номинальное/мин. | 1,0 МПа / 0,35 МПа |
| Диапазон температур рабочей среды | +5°C до +50°C (в каналах) |
| Тип рабочей среды | Сжатый воздух, очищенный до 10 класса по ГОСТ 17433, с распыленным маслом |
| Присоединительные размеры (стык) | Стандарт ИСО 5599/1 (размер 1) |
| Условный проход (Ду) | 6 мм |
| Пропускная способность (Kv), не менее | 0,9 м³/ч |
| Макс. число срабатываний | 300 в минуту |
| Время срабатывания (вкл./выкл.) | Не более 0,063 с / 0,100 с |
| Напряжение питания | Постоянный ток: 12, 24, 48, 110 В.
Переменный ток 50 Гц: 24, 36, 48, 110, 220, 380 В. |
| Потребляемая мощность | ПОСТ. ток: 7 Вт; ПЕРЕМ. ток: 9 ВА |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя 5РМ-6-233-2 с конструкцией под батарейный монтаж дает пользователю ряд существенных преимуществ:
- Сокращение времени монтажа системы: возможность установки до шести распределителей в единый блок на концевой плите упрощает компоновку и снижает трудоемкость сборки пневмошкафов.
- Стабильность работы при низких температурах: исполнение УХЛ4 гарантирует корректное функционирование в неотапливаемых цехах и в условиях умеренного климата России.
- Высокая скорость отклика: время срабатывания менее 0,1 секунды позволяет использовать устройство в циклах с высокой частотой.
- Совместимость с типовыми системами: стандартизированный интерфейс монтажной поверхности ИСО 5599/1 обеспечивает взаимозаменяемость и простоту интеграции.
- Длительный ресурс работы: цилиндрический золотниковый механизм и качественные уплотнения рассчитаны на высокую цикличность при условии подачи очищенного воздуха.
Принцип работы
Пневмораспределитель 5РМ-6-233-2 функционирует по принципу золотникового распределения. В исходном положении подпружиненный золотник перекрывает определенные каналы. При подаче управляющего электрического сигнала на катушку электропневматического преобразователя (ЭПУ) создается давление, которое смещает золотник. Это открывает путь для потока сжатого воздуха от источника питания (вход P) к рабочему выходу (A или B), а противоположный рабочий выход соединяется с линией выхлопа (R или S). При снятии сигнала пружина возвращает золотник в исходную позицию, осуществляя сброс давления с рабочей полости.

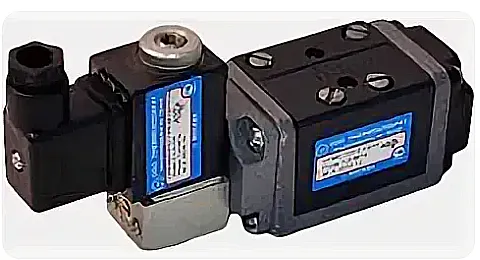

Внешний вид пневмораспределителя 5РМ-6-233-2 с плитой для батарейного монтажа.
Температурный режим и срок службы
Устройство рассчитано на работу в диапазоне температур окружающей среды от +5°C до +40°C (для УХЛ4). Рабочая среда (сжатый воздух) должна иметь температуру от +5°C до +50°C. Рекомендуется избегать конденсации влаги в линии. Ресурс работы напрямую зависит от чистоты воздуха и наличия смазки. При использовании фильтров-влагоотделителей и поддержании давления в рамках номинала устройство способно отработать несколько миллионов циклов. Критическими факторами для снижения срока службы являются абразивные частицы в воздухе, отсутствие масляного тумана и частые пиковые скачки давления выше 1 МПа.
Область применения
Пневмораспределитель 5РМ-6-233-2 с управлением ЭПУ находит применение в различных отраслях промышленности для автоматизации процессов:
- Станкостроение: управление зажимными патронами, подачей охлаждающей жидкости, перемещением суппортов.
- Прессовое оборудование: контроль цилиндров прижима и выталкивания.
- Упаковочные и фасовочные линии: привод захватов, клапанов дозирования.
- Робототехника: пневмоприводы манипуляторов и захватов.
- Деревообработка: управление пневмоцилиндрами подачи и фиксации заготовок.
Состав ремкомплекта и изнашивающиеся детали
Со временем могут потребовать замены следующие узлы пневмораспределителя:
| Наименование детали | Типичная причина износа |
|---|
| Уплотнительные кольца и манжеты золотника | Естественный износ от трения, недостаточная смазка, загрязненная рабочая среда. |
| Возвратная пружина | Усталость металла при интенсивной циклической работе. |
| Катушка электромагнита (ЭПУ) | Перегрев из-за длительного включения или нестабильного напряжения. |
| Уплотнения монтажной плиты | Механические повреждения при сборке/разборке блока, перетяжка крепежа. |
Рекомендуется иметь на складе ремкомплект, включающий основной набор уплотнений для золотниковой группы.
Типичные ошибки при подборе
Во избежание неполадок в системе важно при выборе пневмораспределителя 5РМ-6-233-2 учитывать следующие моменты:
- Игнорирование минимального рабочего давления: для данной модели оно составляет 0,35 МПа. При более низком давлении в магистрали распределитель может не сработать.
- Несоответствие типа управляющего сигнала: подключение катушки на напряжение, отличное от паспортного, приводит к ее выходу из строя.
- Эксплуатация без фильтрации и смазки: подача неочищенного воздуха резко сокращает ресурс золотника и уплотнений.
- Неправильная сборка батареи: для группового монтажа обязательна установка концевых плит для подвода воздуха (5РМ-6-233-00-013 и 5РМ-6-233-00-100). Использование блока без них невозможно.
Условное обозначение (расшифровка индекса 5РМ-6-233-2)
- 5РМ — тип изделия: пятилинейный распределитель модернизированный.
- 6 — условный проход (Ду) в миллиметрах.
- 233 — пневмосхема и тип управления: 5/2, двухпозиционный, с односторонним электропневматическим управлением (ЭПУ) и пружинным возвратом.
- 2 — способ присоединения: с плитой для батарейного монтажа (трубы назад).
- УХЛ4 — климатическое исполнение (умеренно-холодный климат) и категория размещения 4 (в закрытых помещениях).
Габаритные и присоединительные размеры
Для проверки совместимости с существующей системой необходимо ориентироваться на размер монтажной поверхности, соответствующей стандарту ИСО 5599/1 (размер 1). Это унифицированный интерфейс, позволяющий устанавливать распределитель на различные виды плит и коллекторов. При батарейном монтаже важно учитывать осевой габарит и расположение крепежных отверстий на плите.
Схематическое изображение пневмораспределителя 5РМ-6-233-2 с обозначением портов и вариантом подключения.
Примеры заказа
Для оформления заявки можно указать следующие варианты:
- Базовый вариант: Пневмораспределитель 5РМ-6-233-2 УХЛ4 с напряжением катушки 24 В постоянного тока.
- Для групповой установки: Комплект из трех распределителей 5РМ-6-233-2 (220 В, 50 Гц) и необходимых концевых плит (5РМ-6-233-00-013 и 5РМ-6-233-00-100).
- Для замены: Пневмораспределитель 5РМ-6-233-2 с исполнением для сети 380 В переменного тока.
Часто задаваемые вопросы (FAQ)
Вопросы, наиболее актуальные для специалистов в России.
Как выбрать нужную модификацию по напряжению катушки?
Напряжение питания катушки электропневматического управления — ключевой параметр. Пневмораспределитель 5РМ-6-233-2 может поставляться с катушками на постоянный ток (12, 24, 48, 110 В) или переменный 50 Гц (24, 36, 48, 110, 220, 380 В). Необходимо точно знать параметры цепи управления на вашем оборудовании. Несоответствие напряжения приводит к мгновенному выходу катушки из строя.
Каковы сроки поставки и условия доставки по России?
Мы осуществляем поставки по всей территории РФ и в страны СНГ. Стандартные сроки поставки для Москвы, Санкт-Петербурга, Екатеринбурга, Новосибирска и других крупных городов составляют от 3 до 10 рабочих дней, в зависимости от удаленности региона. Наличие конкретной модели на складе уточняйте у наших менеджеров через форму на сайте или по телефону.
Допустима ли эксплуатация в неотапливаемом помещении?
Исполнение УХЛ4, присвоенное данному пневмораспределителю 5РМ-6-233-2, подразумевает работу в закрытых помещениях с температурой воздуха не ниже +5°C. Эксплуатация при отрицательных температурах не рекомендуется, так как возможно образование конденсата в пневмолиниях, что приведет к обмерзанию и заклиниванию золотника. Для холодных цехов требуется предварительный подогрев и осушение подаваемого воздуха.
Возможна ли замена импортного аналога на ваш распределитель?
Да, пневмораспределитель 5РМ-6-233-2 имеет стандартизированную монтажную поверхность ИСО 5599/1 (размер 1), что делает его совместимым с большинством европейских и отечественных аналогов серий CETOP или ISO 1. Для уверенности в совместимости предоставьте нашим инженерам модель или чертеж заменяемого узла, а также требуемые параметры по давлению (до 1 МПа), расходу (от 0,9 м³/ч) и типу управления (ЭПУ). Мы поможем подобрать корректную замену.
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА с технической поддержкой и гарантией. Мы обеспечиваем консультации по подбору, помощь в поиске аналогов для вашей системы и оперативную доставку в любой регион РФ и СНГ. Для расчета стоимости и оформления заказа на пневмораспределитель 5РМ-6-233-2 воспользуйтесь формой обратной связи на сайте https://777-gidra.ru или свяжитесь с нашими специалистами.
