Описание и назначение пневмораспределителя 5РМ 213-73-0
Пневмораспределитель 5РМ 213-73-0 представляет собой двухпозиционное устройство с двухсторонним пневматическим управлением, предназначенное для точного распределения потоков сжатого воздуха в промышленных пневмосистемах. Основная его функция — надежное переключение направлений воздушного потока для управления исполнительными механизмами, такими как цилиндры или пневмомоторы. Конструкция данного пневмораспределителя обеспечивает стабильную работу при использовании сжатого воздуха, очищенного до 10 класса загрязненности по ГОСТ 17433 и содержащего распыленное масло для смазки внутренних узлов.
Основные параметры, габариты и код ТН ВЭД
Модель 5РМ 213-73-0 характеризуется компактными размерами и оптимальными для монтажа массой. Устройство имеет стандартные стыковые поверхности монтажных плит, соответствующие ISO 5599-1, что упрощает интеграцию в различные системы. Для точного таможенного декларирования при международных поставках используется код ТН ВЭД, который для подобных пневмоаппаратов обычно относится к группе 8412 (двигатели и силовые установки).
| Параметр | Значение |
|---|
| Масса, кг | 1,35 |
| Условный проход, Dy, мм | 16 |
| Резьбовое присоединение | К1/2 |
| Габаритные размеры (приблизительно), мм | Согласно ISO 5599-1 для размера 1/2 |
| Код ТН ВЭД (примерный) | 8412.21 000 0 (уточняется при заказе) |
Приходит инженер на склад и спрашивает: "У вас есть пневмораспределитель 5РМ 213-73-0?" Кладовщик отвечает: "Есть, но он сегодня немного под давлением — заказы все идут!".
Технические характеристики пневмораспределителя 5РМ 213-73 0
Для корректного подбора и эксплуатации необходимо учитывать все ключевые параметры устройства. Приведенная таблица детализирует основные технические характеристики модели 5РМ 213-73-0.
| Характеристика | Значение |
|---|
| Тип управления | Двухстороннее пневматическое |
| Количество позиций | 2 |
| Номинальное рабочее давление, МПа | 0,63 |
| Условный проход, Dy, мм | 16 |
| Резьбовое присоединение вход/выход | К1/2 |
| Пропускная способность, Kv, м³/час | 2,8 |
| Допустимая утечка из полостей, см³/мин | 500 |
| Максимальная частота переключений, с⁻¹ | 4,16 |
| Тип рабочей среды | Сжатый воздух с масляным туманом |
| Рекомендуемая вязкость масла, мм²/с при 50°C | 10-35 |
| Концентрация масла в воздухе | 1-2 капли на 1 м³ |
| Масса, кг | 1,35 |
| Технические условия (ТУ) | У 00223800.032-2000 |
Преимущества и особенности эксплуатации
Использование пневмораспределителя 5РМ 213-73-0 в производственных цепях управления предоставляет ряд существенных выгод для промышленных предприятий.
- Повышение общей надежности системы: Конструкция распределителя минимизирует риски несанкционированных переключений и утечек, способствуя увеличению ресурса работы всего оборудования.
- Оптимизация затрат на обслуживание: Благодаря доступности ремкомплектов и стандартизированным элементам конструкции, сервисное обслуживание проводится быстро и с минимальными простоями.
- Упрощение монтажа и замены: Соответствие монтажных поверхностей международному стандарту ISO 5599-1 обеспечивает легкую установку и совместимость с большинством типовых пневмостоек и плит.
- Стабильность работы под нагрузкой: Устройство поддерживает заданные параметры давления и расхода даже при циклической нагрузке, что критично для прецизионных технологических операций.
Принцип работы в составе пневмосистемы
Пневмораспределитель 5РМ 213-73-0 функционирует как управляющий элемент, изменяющий путь прохождения сжатого воздуха. При подаче управляющего давления на один из пилотных портов происходит перемещение золотника внутри корпуса. Это перемещение открывает или перекрывает каналы, соединяющие входной порт (питание) с рабочими портами (например, к полостям пневмоцилиндра). При снятии управляющего сигнала золотник возвращается в исходное положение под действием возвратной пружины, обеспечивая двустороннее управление. Рабочая среда, проходя через устройство, смазывает трущиеся пары, что снижает износ и поддерживает производительность системы.
Температурный режим работы и ресурс службы
Данный пневмораспределитель рассчитан на эксплуатацию в стандартных промышленных условиях. Оптимальный температурный диапазон для рабочей среды и окружающей среды находится в пределах от +5°C до +50°C. Устройство способно работать в режимах как непрерывного, так и циклического включения/отключения, с частотой до 4,16 переключений в секунду. Ключевыми факторами, определяющими срок службы, являются: соблюдение требований к чистоте и смазке воздуха (фильтрация масла), работа в пределах номинального давления (0,63 МПа) и проведение планового обслуживания. При правильной эксплуатации ресурс пневмораспределителя 5РМ 213-73-0 составляет несколько миллионов циклов.
Область применения и типовое оборудование
Пневмораспределитель 5РМ 213-73-0 находит применение в разнообразных отраслях промышленности, где требуется автоматическое управление пневмоприводами.
- Металлообрабатывающие и деревообрабатывающие станки: Для управления зажимными патронами, подающими механизмами, позиционными столами.
- Прессовое и штамповочное оборудование: В системах управления цилиндрами прессов.
- Сборочные автоматизированные линии и роботизированные комплексы: Для приведения в действие захватов, поворотных механизмов.
- Упаковочное и фасовочное оборудование: В механизмах дозирования, отсечек и транспортировки.
- Специализированная строительная и дорожная техника: В системах управления вспомогательными пневмоинструментами и механизмами.
Универсальность данного пневмораспределителя подкрепляется его использованием в составе мобильных и стационарных гидростанций, а также в ремонтных сервисных мастерских.
Ремкомплект и часто заменяемые элементы
Для поддержания работоспособности пневмораспределителя 5РМ 213-73-0 рекомендуется своевременно менять изнашиваемые элементы. Чаще всего замене подлежат уплотнительные кольца и манжеты, расположенные на золотнике и в поршневых полостях. Их износ ускоряется при использовании некондиционной рабочей среды или превышении давления. Также в ремкомплект могут входить возвратные пружины и направляющие втулки. Наличие оригинальных запчастей и ремкомплектов следует уточнять у поставщика.
| Наименование элемента | Возможная причина износа |
|---|
| Уплотнительные кольца (O-rings) | Абразивный износ от загрязненного воздуха, старение резины. |
| Манжеты золотника | Постоянное трение, работа при повышенной температуре. |
| Возвратная пружина | Усталость металла от частых циклов. |
| Уплотнения управляющих портов | Потери управляющего давления, загрязнение. |
Типичные ошибки при подборе пневмораспределителя
- Ориентация только на тип резьбы: Резьба К1/2 — важный, но не единственный параметр. Неучет номинального давления (0,63 МПа) и пропускной способности (2,8 м³/ч) может привести к неработоспособности системы или аварии.
- Несоответствие типа рабочей среды: Применение устройства на неочищенном воздухе или других газах, отличных от указанного сжатого воздуха с масляным туманом, резко снижает ресурс.
- Игнорирование температурного диапазона: Установка в местах с возможным нагревом свыше +50°C или охлаждением ниже +5°C без дополнительных мер приведет к отказу.
- Пренебрежение частотой переключений: Эксплуатация на частотах, превышающих максимальные 4,16 с⁻¹, вызывает перегрев и ускоренный износ.
- Отсутствие учета необходимости фильтрации и смазки воздуха: Вход в систему без подготовки воздуха (фильтр-влагоотделитель, лубрикатор) является грубой эксплуатационной ошибкой.
Расшифровка условного обозначения 5РМ 213-73-0
Маркировка пневмораспределителя содержит закодированную информацию о его конструкции и параметрах.
- 5РМ — серия или типовая группа пневматических распределителей с определенной компоновкой.
- 213 — указывает на схему управления и коммутации. В данном случае — двухпозиционный распределитель (2) с двумя выходами (1) и пневматическим управлением с двух сторон (3).
- 73 — обозначает размер присоединения и условного прохода. Цифра 7 соответствует резьбе К1/2, а 3 — проходу 16 мм.
- 0 — номер модификации или исполнения, часто обозначающий базовую, стандартную версию изделия.

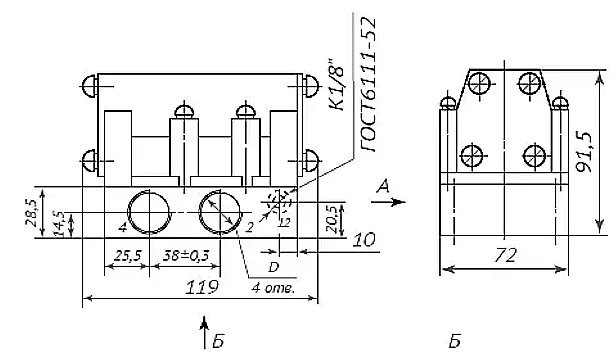

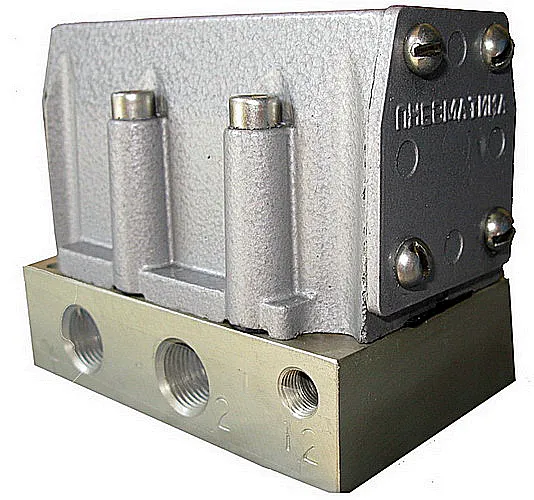

Визуализация и присоединительные размеры
Для оценки внешнего вида и способов монтажа представлены изображения устройства. Они позволяют оценить компоновку портов и тип корпуса.
Проверка совместимости с существующим оборудованием осуществляется по двум ключевым аспектам: соответствие резьбы присоединительных портов (К1/2) и совместимость стыковой поверхности монтажной плиты со стандартом ISO 5599-1 (размер 1/2). Перед установкой рекомендуется сверить межосевые расстояния крепежных отверстий на плите.
Примеры оформления заказа на пневмораспределитель
При заказе пневмораспределителя 5РМ 213-73-0 через компанию ГИДРАВЛИКА можно рассмотреть следующие варианты:
- Базовая поставка: Один пневмораспределитель 5РМ 213-73-0 в индивидуальной упаковке.
- Комплект для замены: Устройство в сборе с базовым набором уплотнений (ремкомплект) для быстрого сервисного обслуживания линии.
- Модификация под специфические условия: Подбор аналога с другими параметрами (например, с электропневматическим управлением) при необходимости интеграции в автоматизированную систему управления.
Для уточнения деталей и оформления заявки воспользуйтесь формой обратной связи на сайте.
Часто задаваемые вопросы (FAQ)
Как подобрать пневмораспределитель 5РМ 213-73-0 по давлению, расходу и типу подключения для моей системы?
Ключевые параметры для подбора: номинальное давление 0,63 МПа, пропускная способность 2,8 м³/час и резьбовое подключение К1/2. Сравните эти значения с параметрами вашей пневмосистемы. Если ваше рабочее давление не превышает 0,63 МПа, а требуемый расход находится в пределах 2,8 м³/час, и у вас установлены фитинги на 1/2 дюйма, то модель подходит. Для других условий наш специалист поможет подобрать аналог.
Какие сроки поставки пневмораспределителя 5РМ 213-73-0 в регионы России и СНГ, есть ли он на складе?
Сроки поставки зависят от наличия на центральном складе и региона доставки. В основном, отгрузка со склада в Москве осуществляется в течение 1-3 рабочих дней. Доставка в крупные города (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает 3-7 дней транспортными компаниями. Точное наличие и сроки доставки в ваш город уточняйте у менеджеров компании по телефону или через сайт 777-gidra.ru.
Можно ли использовать пневмораспределитель 5РМ 213-73-0 на улице или в условиях сильной запыленности?
Базовая конструкция предназначена для работы внутри помещений. Для эксплуатации на открытой площадке необходима защитная оболочка (шкаф, кожух) от осадков и прямых солнечных лучей. В условиях сильной запыленности обязательна установка фильтра грубой очистки воздуха перед распределителем, чтобы обеспечить соответствие воздуха 10 классу чистоты по ГОСТ 17433. Пренебрежение фильтрацией масла и очисткой воздуха сокращает ресурс работы устройства.
Если у меня установлен распределитель другого производителя, совместим ли с ним 5РМ 213-73-0?
Да, пневмораспределитель 5РМ 213-73-0 имеет стандартизированные присоединительные размеры резьбы (К1/2) и монтажную поверхность, соответствующую ISO 5599-1 для размера 1/2. Это обеспечивает механическую и гидравлическую совместимость с большинством распространенных пневмораспределителей европейского и российского производства, имеющих такой же условный проход и тип монтажа. Для полной уверенности рекомендуется сравнить габаритные чертежи.
Поставки по России и сотрудничество
Пневмораспределитель 5РМ 213-73-0 от бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей территории Российской Федерации и в страны СНГ. Мы обеспечиваем не только оперативные поставки качественного оборудования, но и комплексную техническую поддержку: помощь в подборе аналогов для замены вышедших из строя узлов, консультации по монтажу и обслуживанию. Наши специалисты готовы ответить на ваши вопросы и помочь оформить заказ. Для связи воспользуйтесь разделом Контакты на нашем сайте или оставьте заявку через онлайн-форму. Обеспечьте бесперебойную работу вашего производства с надежными компонентами от проверенного поставщика.
