Описание и назначение
Модель 5РМ-6-232-2 — это пятилинейный двухпозиционный пневмораспределитель с двусторонним электропневматическим управлением (ЭПУ). Он предназначен для точного изменения направления потоков рабочей среды в автоматизированных пневмосистемах промышленного оборудования. Изделие комплектуется монтажной плитой для батарейного присоединения.
Код ТН ВЭД: 8481 20 000 0 — Арматура распределительная для пневматических систем.
Таблица общих параметров для модификации 5РМ-6-232-2:
| Параметр |
Значение |
| Масса (ориентировочно с плитой) |
~0,7 кг |
| Межосевые габариты на монтажной плите (приблизительно) |
Зависит от конфигурации батареи |
| Габариты блока ЭПУ (высота x ширина) |
~80 x 50 мм (ориентировочно) |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя 5РМ-6-232-2 обеспечивает ряд преимуществ для производственных систем:
- Увеличение ресурса гидростанции: соответствие стандарту ИСО 5599/1 и работа с подготовленным воздухом минимизируют износ внутренних узлов.
- Удобство монтажа и сервисного обслуживания: наличие монтажной плиты (исполнение "2" в маркировке) упрощает установку и замену в составе батареи клапанов.
- Стабильность давления: работа в широком диапазоне номинального давления (до 1,0 МПа) обеспечивает надежное переключение.
- Совместимость: присоединительные размеры соответствуют интернациональному стандарту, что позволяет легко интегрировать изделие в существующие схемы или подбирать аналоги.
- Низкие эксплуатационные затраты: минимальное рабочее давление от 0,2 МПа и высокая надежность сокращают энергопотребление и частоту замен.
— Почему инженер так долго подбирает пневмораспределитель 5/2 с двусторонним ЭПУ? — Он ждет, когда клапан сам решит, в какую сторону ему переключаться.
Технические характеристики
| Наименование характеристики |
Значение для модели 5РМ-6-232-2 |
| Тип распределителя и схема |
5/2 (пятилинейный, двухпозиционный с двусторонним ЭПУ) |
| Условный проход (Ду), мм |
6 |
| Номинальное рабочее давление, МПа |
1,0 |
| Минимальное рабочее давление, МПа |
0,2 |
| Диапазон температур рабочей среды, °С |
+5 … +60 (зависит от качества воздушной смеси) |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433 |
| Требования к смазке рабочей среды |
Разрешается распыленное масло вязкостью 10…35 мм²/с (сСт) |
| Способ присоединения |
Стыковое, с монтажной плитой (исп. "2") |
| Номинальное напряжение питания, В |
24, 110, 220 |
| Потребляемая мощность, Вт |
7 (пост. ток) / 9 (перем. ток) |
| Пропускная способность (Kv), м³/ч |
0,9 |
| Максимальная частота срабатываний, цикл/мин |
300 |
| Время срабатывания (вкл/выкл), с, не более |
0,063 / 0,063 |
| Масса (ориентировочно), кг |
~0,69 |
| Климатическое исполнение и категория |
УХЛ4, ГОСТ 15150 |
| Виброустойчивость по ГОСТ 28988 |
II степень жесткости |
Принцип работы в составе пневмосистемы
Пневмораспределитель 5РМ-6-232-2 функционирует как переключающий элемент. На его вход (порт питания Р) подается подготовленный сжатый воздух. В исходном состоянии, при отсутствии сигнала на катушках ЭПУ, золотниковая пара занимает определенное положение, соединяя рабочие порты (А, В) с линиями выхлопа (R, S). При подаче электрического импульса на одну из катушек двухстороннего ЭПУ создается управляющее усилие, которое через толкатель перемещает цилиндрический золотник внутри корпуса распределителя. Это перераспределяет потоки, направляя давление на соответствующий рабочий порт для привода пневмоцилиндра или иного исполнительного механизма.
Температурный режим и ресурс работы
Расчетный срок службы изделия зависит от соблюдения условий эксплуатации. Основные факторы — это чистота рабочей среды и температурный диапазон. Для сжатого воздуха допустимая температура составляет от +5°C до +60°C. Непрерывная работа в таком режиме с качественной фильтрацией (не грубее 10 класса) обеспечивает максимальный ресурс. Несоблюдение требований к фильтрации масла, частая работа на предельной частоте срабатываний (300 цикл/мин), а также влажность и химическое загрязнение воздуха сокращают межсервисный интервал.
Область применения
Распределитель находит применение в различных отраслях промышленности для управления подачей воздуха в автоматизированных системах:
- Станкостроение: позиционирование шпинделей, зажим заготовок, переключение режимов.
- Прессовое и упаковочное оборудование: управление циклами прессования, отсечки, выталкивания.
- Автоматизированные технологические линии: управление манипуляторами, воротами, дозаторами.
- Общепромышленные пневмосистемы: в составе блоков подготовки воздуха и клапанных батарей.
Ремонтопригодность и запчасти
Конструкция распределителя предусматривает возможность ремонта. Наиболее подвержены износу следующие детали, которые обычно входят в ремкомплект:
| Наименование запчасти |
Фактор износа |
| Уплотнительные манжеты и кольца золотника |
Абразивный износ при загрязнении воздуха, потеря эластичности от температуры |
| Возвратные пружины (в отдельных схемах) |
Усталость металла при циклической нагрузке |
| Катушка электропневматического преобразователя (ЭПУ) |
Перегорание при скачках напряжения, перегрев |
| Толкатель ЭПУ |
Механический износ |
Типичные ошибки при подборе аналога
Чтобы корректно подобрать замену или аналог, следует избегать следующих ошибок:
- Выбор только по типоразмеру резьбы/подключения без учета пропускной способности (Kv=0,9 м³/ч) и требуемого минимального рабочего давления (0,2 МПа).
- Игнорирование типа рабочей среды. Установка клапана на неочищенный или слишком влажный воздух без фильтра-влагоотделителя резко снижает ресурс.
- Пренебрежение климатическим исполнением (УХЛ4) при монтаже в неотапливаемых или запыленных помещениях.
- Несоответствие схемы управления. Распределитель имеет строго двустороннее ЭПУ. Замена на модель с односторонним управлением потребует переделки схемы.
Условное обозначение (расшифровка индекса)
Маркировка 5РМ-6-232-2 УХЛ4 структурирована следующим образом:
- 5РМ — серия пятилинейных пневмораспределителей.
- 6 — условный проход в миллиметрах (Ду 6 мм).
- 232 — трехзначный код пневмосхемы и типа управления. Расшифровка по каталогу производителя: "2" — двухпозиционный, "3" — с электропневматическим управлением (ЭПУ), "2" — конкретная конфигурация каналов (5/2).
- 2 — способ присоединения: "2" — стыковое соединение для установки на монтажную плиту (батарейный монтаж).
- УХЛ4 — климатическое исполнение (умеренный и холодный климат) и категория размещения 4 (для работы в закрытых помещениях с искусственным регулированием климатических условий).

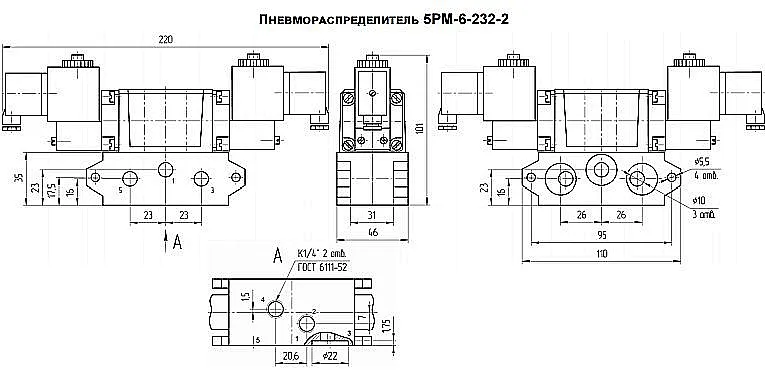

Габаритные и присоединительные размеры
Для проверки совместимости с существующим оборудованием ключевыми являются два параметра: условный проход (Ду=6 мм) и стыковая поверхность, которая соответствует размеру 1 стандарта ИСО 5599/1. Модель исполнения "-2" предполагает установку через промежуточную монтажную плиту, что стандартизирует межосевые расстояния портов и упрощает компоновку батареи из нескольких устройств. Например, стандартная плита позволяет собрать группу клапанов с единым подводом питания и слива.

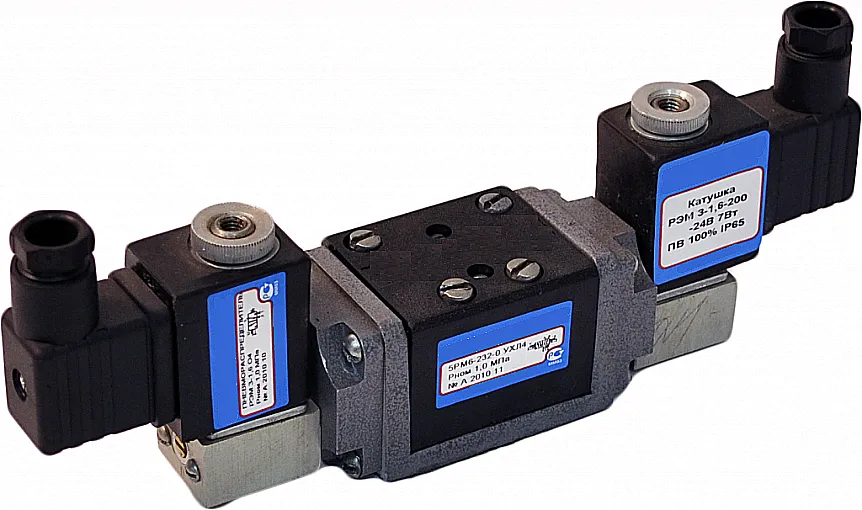

Изображение 1: Вид на пневмораспределитель 5РМ-6-232-2 сбоку, демонстрирующий блок двустороннего ЭПУ и корпус.
Изображение 2: Вид на монтажную сторону распределителя, показывающий присоединительную плиту стандарта ISO 5599/1 размер 1.
Примеры заказа у поставщика
В зависимости от потребностей, заказ может иметь разную спецификацию:
- Базовая поставка: Заказ конкретной модели «5РМ-6-232-2 УХЛ4, катушки на 24В DC».
- Поставка с другим напряжением управления: Модель «5РМ-6-232-2 УХЛ4», но с катушками электропневматического преобразователя на 220В AC.
- Заказ на группу (батарею): Несколько распределителей 5РМ-6-232-2 вместе со стандартной сборной монтажной плитой и общим разъемом.
