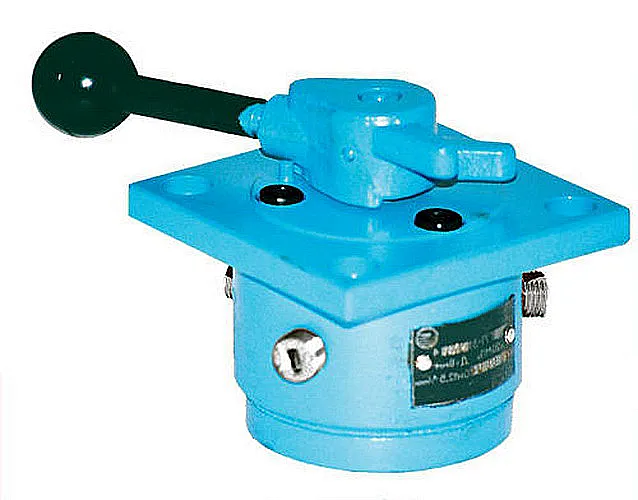

Управляющее устройство кранового типа Гидрораспределитель БГ71-21 (50МПа) служит ключевым компонентом для реверсирования и перекрытия потоков рабочей жидкости в гидравлических контурах. Агрегат рассчитан на интеграцию в системы с номинальным давлением 20 МПа и максимальным пиковым значением до 50 МПа, обеспечивая надежное функционирование ответственных механизмов промышленного, строительного и грузоподъемного оборудования.
Описание и назначение
Модель БГ71-21 представляет собой гидрораспределитель с наружной установкой и фланцевым креплением, предназначенный для управления направлением потока рабочей среды. Основная задача устройства – коммутация линий высокого давления, слива и исполнительных гидроцилиндров или гидромоторов, что позволяет запускать, останавливать и менять направление движения рабочих органов. Конструкция гидрораспределителя БГ71-21 (50МПа) ориентирована на эксплуатацию в условиях интенсивных циклических нагрузок с минимальными требованиями к техническому обслуживанию.
Габариты, вес и код ТН ВЭД
Изделие отличается компактными размерами, что облегчает его монтаж в стесненных условиях гидросистемы. Диапазон габаритных размеров для данной серии устройств находится в пределах 100×120×146 мм. Для корректного подбора и таможенного оформления используется Код ТН ВЭД 8481201000. Основные параметры представлены в таблице ниже.
| Параметр | Значение |
|---|
| Условный проход (Dy) | 8 мм |
| Тип присоединения | Резьба коническая (К) 1/4" |
| Масса (объемный вес) | 2.6 кг |
| Габаритные размеры (Д×Ш×В) | 100 × 120 × 146 мм |
Инженер спрашивает у нового гидрораспределителя БГ71-21 (50МПа): «Ну как, готов к работе?» Тот отвечает: «Давление держу, осталось тока направление выбрать!»
Технические характеристики гидрораспределителя
Таблица ключевых эксплуатационных параметров позволяет точно соотнести возможности устройства с требованиями конкретной гидросистемы. Гидрораспределитель БГ71-21 (50МПа) совместим с широким спектром гидравлических масел.
| Параметр | Значение |
|---|
| Номинальное рабочее давление (Pном) | 20 МПа (200 бар) |
| Максимальное давление (Pмакс) | 50 МПа (500 бар) |
| Номинальный расход (Qном) | 12.5 литров в минуту |
| Пропускная способность (Qмакс) | 16 л/мин |
| Диапазон температур рабочей среды | от +10°C до +70°C |
| Тип рабочей среды | Минеральные гидравлические масла (вязкость 10–200 сСт) |
Преимущества и особенности эксплуатации
Выбор гидрораспределителя БГ71-21 (50МПа) для модернизации или ремонта гидросистемы обеспечивает ряд практических преимуществ для сервисных и производственных компаний.
Стабильность и ресурс работы. Конструкция с уравновешенной пробкой минимизирует усилие переключения (не более 30 Н) и снижает износ, что положительно сказывается на общем ресурсе работы узла, превышающем 10 000 циклов.
Сокращение простоев. Простота конструкции и доступность типовых уплотнений облегчают ремонтопригодность. Устройство не требует сложного регулярного обслуживания, только периодический контроль герметичности.
Широкая совместимость и удобство монтажа. Стандартное фланцевое крепление и присоединительная резьба К 1/4" делают агрегат совместимым с большинством типовых гидравлических систем, работающих на минеральном масле. Это упрощает подбор аналога.
Надежность при высоком давлении. Способность выдерживать пиковые нагрузки до 50 МПа делает гидрораспределитель БГ71-21 (50МПа) надежным решением для систем с ударными нагрузками, например, в прессовом оборудовании.
Принцип работы в гидросистеме
Функционирование устройства основано на поворотном перемещении прецизионной пробки внутри корпуса. При воздействии на рукоятку оператора пробка поворачивается, изменяя конфигурацию внутренних каналов. Это позволяет соединять напорную магистраль (линия Р) с одной из рабочих линий (А или В), направляя поток масла к исполнительному механизму, одновременно соединяя противоположную рабочую линию со сливом (Т). Такая схема обеспечивает прямое и реверсивное движение штока гидроцилиндра или вала гидромотора. Герметичность перекрытия обеспечивается высокой точностью притирки сопрягаемых поверхностей пробки и корпуса.
Схема подключения гидрораспределителя БГ71-21 (50МПа) в гидросистему. На изображении показаны порты Р (вход давления), Т (слив), А и В (рабочие линии к исполнительным механизмам).
Температурный режим работы и срок службы
Допустимый температурный диапазон эксплуатации от +10°C до +70°C определяет условия применения устройства. Для сохранения заявленного ресурса критически важно использовать рабочую среду – минеральные масла рекомендованной вязкости. Несоблюдение температурного режима, особенно работа на холодном масле с повышенной вязкостью, ведет к росту усилия переключения и ускоренному износу. Ресурс гидрораспределителя БГ71-21 (50МПа) также напрямую зависит от качества фильтрации масла в системе. Наличие в потоке абразивных частиц приводит к задирам на притертых поверхностях пробки и корпуса, вызывая утечки. Устройство рассчитано на непрерывную и циклическую работу в составе гидростанции при условии соблюдения параметров давления.
Сфера применения и типовое оборудование
Гидрораспределитель БГ71-21 (50МПа) находит применение в различных отраслях промышленности и сервиса благодаря своей надежности и универсальности.
- Строительная и дорожная техника: управление рабочими органами экскаваторов-погрузчиков, бульдозеров, грейдеров.
- Грузоподъемное оборудование: краны манипуляторы, автовышки, подъемные платформы, гидроцилиндры опрокидывания кузова.
- Промышленное прессовое оборудование: гибочные, штамповочные и пакетировочные пресса.
- Сельскохозяйственные машины: гидросистемы комбайнов, тракторов, разбрасывателей удобрений.
- Специальная техника и вспомогательные гидростанции.
Типичными сферами являются ремонтные мастерские, производственные цеха, предприятия добывающей промышленности и транспортные компании.
Состав ремкомплекта и часто заменяемые запчасти
Конструктивная простота подразумевает ограниченный набор элементов, подверженных износу. Чаще всего в процессе эксплуатации требуют замены уплотнительные элементы.
| Наименование запчасти | Тип износа / причина замены |
|---|
| Уплотнительные манжеты и кольца пробки | Потеря эластичности, истирание. Возникает при длительной эксплуатации или работе на масле с несоответствующими свойствами. |
| Уплотнения штока управления (рукоятки) | Появляется течь по штоку. Обычно связано с естественным старением резины или механическим повреждением при монтаже. |
| Пружина фиксации позиции | Потеря упругости, что приводит к самопроизвольному сдвигу рукоятки с рабочей позиции. |
Типичные ошибки при подборе распределителя
- Подбор только по резьбе. Выбор устройства, основываясь лишь на типе присоединения (К 1/4"), без учета требуемых рабочих расхода и давления, может привести к перегрузке или недостаточной производительности гидросистемы.
- Игнорирование температурного диапазона. Установка агрегата в систему, работающую в климатических условиях за пределами +10°C...+70°C, гарантированно сократит его ресурс и может вызвать отказ.
- Несоответствие типа рабочей среды. Применение с жидкостями на синтетической, масло-водяной основе или с высокой агрессивностью без подтверждения совместимости ведет к разрушению уплотнений.
- Игнорирование типа схемы золотника. Модификация «21» подразумевает конкретную схему работы (двухпозиционную). Неверный подбор по этому параметру делает невозможной реализацию требуемой функции управления.
Условное обозначение модели БГ71-21
Маркировка изделия содержит информацию о его ключевых характеристиках, что облегчает идентификацию и заказ.
- Б – исполнение для наружной установки с фланцевым креплением.
- Г71 – серия кранового распределителя.
- 21 – цифровой индекс, обозначающий характеристику золотника: в данном случае – двухпозиционная схема управления.
- 50МПа – числовое значение предельно допустимого рабочего давления.
Габаритные и присоединительные размеры для проверки совместимости
Для успешной замены или установки нового узла необходимо сопоставить его размеры с посадочным местом и подводящими гидролиниями на оборудовании. Основные монтажные размеры сосредоточены в зоне фланца крепления и резьбовых портов.
Чертеж с габаритными размерами гидрораспределителя БГ71-21 (50МПа). Позволяет оценить занимаемый объем и спланировать монтаж.
Проверьте соответствие межосевых расстояний крепежных отверстий, вылет рукоятки для обеспечения свободного хода и доступность портов для подключения гидравлических шлангов или труб с резьбой К 1/4".
Примеры оформления заказа
В зависимости от потребностей замены или комплектации новой системы, заказ может выглядеть следующим образом:
- Запрос на замену: «Требуется гидрораспределитель БГ71-21 (50МПа) для ремонта гидросистемы пресса модели П6328. Резьба подключения К 1/4". Нужен ремкомплект уплотнений».
- Запрос на комплектацию гидростанции: «Для сборки насосной группы гидростанции с рабочим давлением 160 бар необходим гидрораспределитель БГ71-21 (50МПа) с расходом до 12 л/мин. Количество – 2 шт.».
- Запрос на подбор аналога: «Требуется аналог или оригинальный гидрораспределитель БГ71-21 (50МПа) для крана манипулятора. Прикладываем фото старого узла и параметры системы (давление 180 бар, расход 10 л/мин)».
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем комплексное сопровождение: от технической консультации и подбора оптимального аналога под параметры вашей существующей системы до поставки и сервисной поддержки. Все устройства проходят контроль перед отгрузкой. Для оформления заказа на гидрораспределитель БГ71-21 (50МПа), уточнения сроков поставки или получения коммерческого предложения, воспользуйтесь формой на сайте 777-gidra.ru или свяжитесь с нашими специалистами. Осуществляем оперативную доставку автомобильным и железнодорожным транспортом по всей территории РФ и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы.
