Описание и назначение гидрораспределителя серии Г71

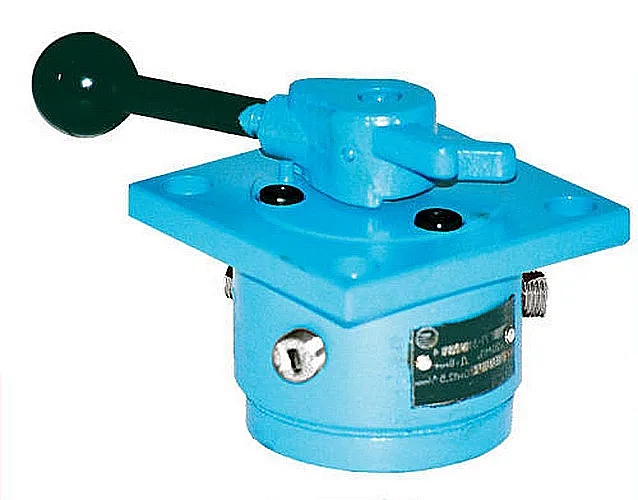

Гидрораспределитель Г71-31 (20МПа) представляет собой управляющее устройство кранового типа, предназначенное для изменения направления потока рабочей жидкости в гидравлических системах разного уровня сложности. Он обеспечивает точный контроль исполнительных механизмов, к которым относятся гидроцилиндры и гидромоторы. Основная его функция – коммутация каналов высокого давления в системах промышленного оборудования и мобильной техники.
Оборудование отличается высокой надежностью за счет простой конструкции с механическим принципом управления. Это исключает зависимость от электроники и снижает риск отказа в самых тяжелых условиях эксплуатации. Высокое рабочее давление до 20 МПа и устойчивость к перегрузкам обеспечивают ему длительный ресурс работы.
Ключевые технические данные, габариты и вес
Гидрораспределитель Г71-31 отличается компактными размерами и массой, что упрощает его монтаж в существующие системы. Диапазон габаритов для моделей серии Г71 стандартизирован.
| Параметр | Значение |
|---|
| Масса изделия Г71-31 | 3,6 кг |
| Габаритные размеры (Д×Ш×В) | 158×100×100 мм |
| Код ТН ВЭД | 8481.20.000 |
Изделие поставляется в индивидуальной упаковке с антикоррозийной обработкой для сохранности при транспортировке.
Идет гидравлик по цеху, видит новый Гидрораспределитель Г71-31 (20МПа) на столе. Подходит и спрашивает: «А ты спасёшь систему, если всё зависнет?». Тот отвечает: «Я не завишу от электричества, я механический. Давление есть – работаю!»
Условное обозначение модели Г71-31
В маркировке Г71-31 зашифрованы ключевые параметры. Литера «Г» указывает на тип устройства – гидрораспределитель. Цифра «71» обозначает серийный номер конструкции кранового типа. Индекс «31» характеризует гидравлическую схему – трёхпозиционную с перекрытием каналов питания и слива в нейтральном положении. Цифра в скобках (20МПа) – номинальное рабочее давление, подтверждающее применение в системах высокой нагрузки.
Технические характеристики распределителя Г71-31
В таблице представлены основные параметры, определяющие работоспособность и совместимость гидрораспределителя с другими узлами гидросистемы.
| Параметр | Значение |
|---|
| Рабочее давление, номинальное | 20 МПа |
| Рабочее давление, максимальное | 25 МПа |
| Номинальный расход рабочей жидкости | 12,5 л/мин |
| Максимальный расход | 16 л/мин |
| Тип присоединения и условный проход | Резьба К 1/4", DN 8 мм |
| Количество позиций золотника (рукоятки) | 3 позиции |
| Усилие на рукоятке для переключения | не более 30 Н |
| Тип управляемой рабочей среды | Минеральные масла с вязкостью 10-200 сСт |
Особенности эксплуатации и преимущества
Гидрораспределитель Г71-31 (20МПа) предлагает ряд выгод для производственных и сервисных компаний:
• Высокая ремонтопригодность и минимальные простои благодаря простой конструкции с малым количеством изнашиваемых деталей. Отсутствие сложных уплотнений продлевает ресурс работы.
• Механическое управление делает распределитель независимым от электроснабжения, обеспечивает работу в условиях сильных электромагнитных помех и вибрации.
• Увеличенный срок службы благодаря уравновешенной пробке, снижающей усилие переключения и износ.
• Широкая область применения и совместимость с отечественным и импортным оборудованием. Стандартные присоединительные размеры упрощают замену аналогичных узлов.
• Стабильность параметров на протяжении всего эксплуатационного цикла. Фильтрация масла на входе в рекомендуемом классе чистоты еще больше увеличивает межсервисные интервалы.
Принцип функционирования в гидросистеме
Работа гидрораспределителя Г71-31 (20МПа) основана на повороте пробки внутри корпуса в трех позициях. От источника давления (насос, гидростанция) поток рабочей жидкости поступает в канал Р. При переключении рукоятки в рабочее положение, пробка соединяет канал Р с одним из рабочих каналов А или В, направляя поток к исполнительному механизму, а противоположный рабочий канал соединяется со сливом Т. В нейтральном (среднем) положении оба рабочих канала А и В соединены со сливом Т, а подача от Р перекрыта, обеспечивая остановку гидроцилиндра или гидромотора. Радиальное уравновешивание пробки компенсирует давление, обеспечивая плавное и легкое ручное управление.
Температурный режим и ресурс работы
Оборудование рассчитано на широкий диапазон окружающей среды: от -40°C до +60°C. Температура рабочей жидкости (минерального масла) должна находиться в пределах от +10°C до +70°C. Срок службы изделия напрямую зависит от условий эксплуатации. При использовании масла с рекомендуемой вязкостью, качественной фильтрации (не ниже требуемого класса чистоты) и соблюдении рабочих давлений устройство способно отработать свыше 10 000 циклов переключения. Регулярное сервисное обслуживание и контроль состояния рабочей среды – ключевые факторы для достижения заявленного ресурса.
Области применения и типы оборудования
Гидрораспределитель Г71-31 (20МПа) нашел применение в различных отраслях благодаря своей надежности и устойчивости к экстремальным условиям.
• Строительная и дорожная техника: управление навесным оборудованием экскаваторов-погрузчиков, автокранов типа КС, гидросистемы бульдозеров и грейдеров.
• Промышленное оборудование: гидроприводы прессов, гильотинных ножниц, станков, буровых установок.
• Спецтехника и транспортеры: гидравлические лебедки, механизмы раздвижных платформ, системы аварийного останова.
• Коммунальное оборудование: системы управления ассенизаторских машин, уборочных комплексов.
Особую популярность он имеет в техсистемах отечественного производства, таких как техника КАМАЗ, Урал, БелАЗ, и используется для замены штатных распределителей.

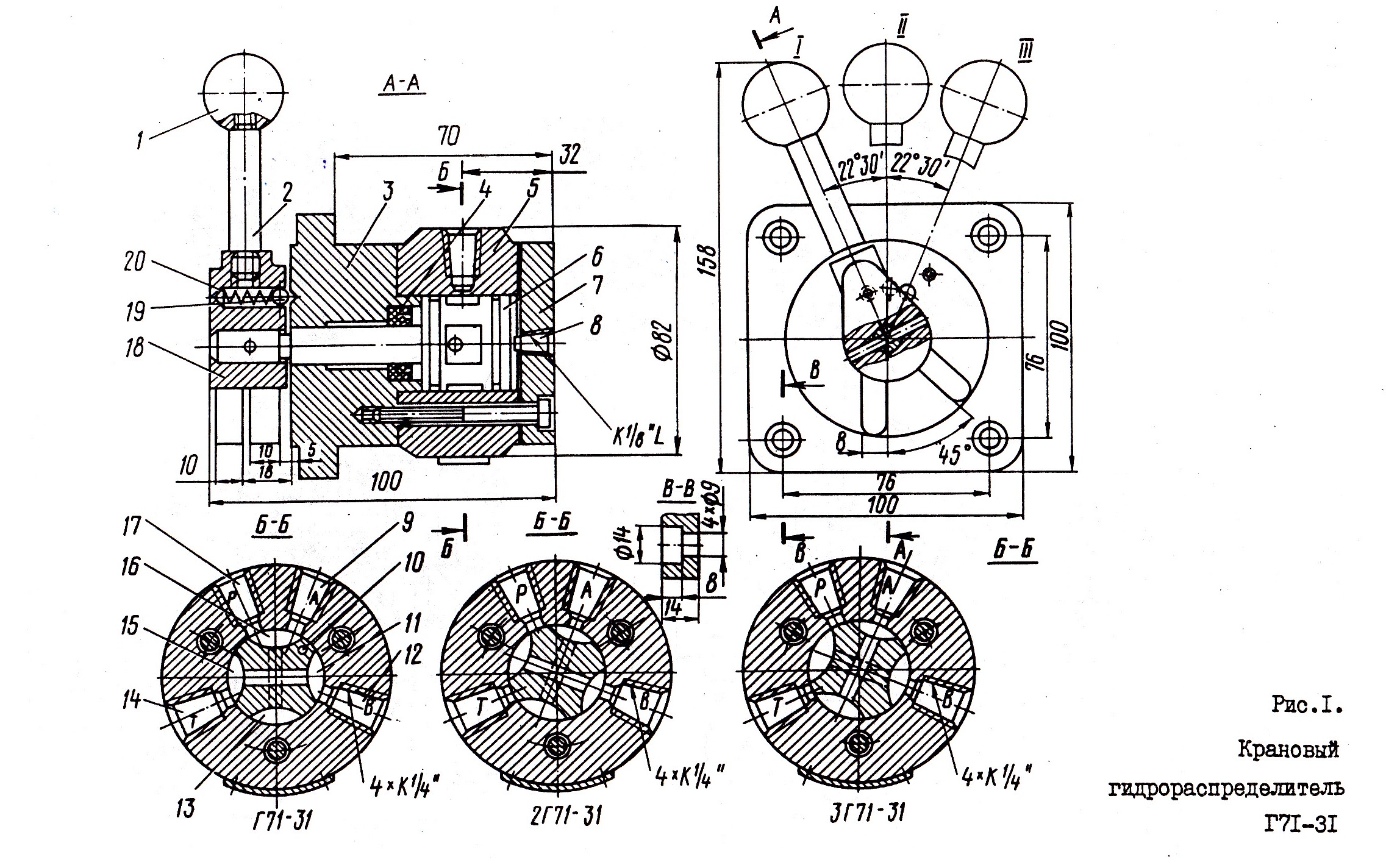

Габаритные и присоединительные размеры для проверки совместимости
Для успешного монтажа гидрораспределителя Г71-31 (20МПа) необходимо сверить его посадочные и присоединительные размеры с параметрами места установки в существующей системе. Все размеры соответствуют действующим стандартам.
Обратите внимание на резьбу К 1/4" (метрическая коническая по ГОСТ 6111-52) для подключения гидролиний. Данные по межосевому расстоянию крепежных отверстий помогут определить возможность установки на штатное место.
Типичные ошибки при подборе распределителя
Неправильный выбор может привести к некорректной работе или поломке гидросистемы. Избегайте следующих ошибок:
1. Выбор только по типу резьбы без учета расхода и давления. Убедитесь, что номинальный расход (12,5 л/мин) соответствует или превышает поток в вашей системе.
2. Игнорирование температурного диапазона. Применение в морозном климате без учета вязкости масла может привести к затрудненному переключению.
3. Несоответствие типа рабочей среды. Использование жидкости, не являющейся минеральным маслом, может повредить внутренние поверхности.
4. Неправильное толкование гидросхемы. Схема «31» предполагает перекрытие подвода в среднем положении, что подходит не для всех алгоритмов работы.
Состав ремонтного комплекта и часто заменяемые детали
Ремонтопригодность – одно из главных достоинств модели. Наиболее подвержены износу детали, испытывающие трение.
| Наименование детали | Условия, приводящие к износу |
|---|
| Уплотнительные кольца пробки | Попадание абразивных частиц в масло при неудовлетворительной фильтрации. |
| Сальниковые уплотнения штока рукоятки | Длительная эксплуатация, высокая частота циклов, экстремальные температуры. |
| Возвратная пружина | Усталость металла при предельно допустимом количестве циклов. |
| Фиксаторы положения | Ударные нагрузки при резком переключении. |
Для продления срока службы рекомендуется использовать масло с требуемым классом чистоты и проводить регулярное обслуживание, включая визуальный осмотр на предмет утечек.
Примеры формирования заказа
В зависимости от требований проекта, заказ может включать различные варианты:
1. Базовая модель для единичной замены: Гидрораспределитель Г71-31 (20МПа) – 1 шт. Часто используется для ремонта гидросистемы автокрана.
2. Комплект для модернизации производственной линии: Гидрораспределитель Г71-31 (20МПа) – 5 шт. Применяется при переоснащении группы гидравлических прессов.
3. Резервная единица под высоконагруженный узел: Гидрораспределитель Г71-31 (20МПа) – 2 шт., плюс ремкомплект. Актуально для буровых установок с целью минимизации времени простоя.
К каждому заказу прилагается техническая документация (паспорт, сертификат) на русском языке.
Преимущества сотрудничества с официальным поставщиком
Мы, компания ГИДРАВЛИКА, являемся официальным поставщиком оборудования под брендом ГИДРАВЛИК в России и странах СНГ. На все поставляемые изделия, включая гидрораспределитель Г71-31 (20МПа), предоставляется расширенная заводская гарантия сроком 24 месяца. Гарантийные обязательства не ограничены количеством моточасов, что особенно важно для техники с изменчивым режимом эксплуатации.
Наша компания обеспечивает быструю доставку и в любой город. Мы осуществляем оперативную отправку оборудования в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также другие регионы России и страны СНГ (Минск, Алматы, Бишкек и другие). Средний срок доставки составляет 3–7 рабочих дней.
Для опытных инженеров и технических специалистов наши специалисты проводят подробную консультацию по подбору аналогов, совместимости и особенностям внедрения продукции в ваши системы. Мы готовы предложить гидрораспределитель Г71-31 (20МПа) как оптимальное решение для повышения надежности вашего гидравлического оборудования.
Для заказа или получения технической консультации вы можете оставить заявку через форму на сайте или связаться с нами по контактам, указанным в разделе Контакты.
