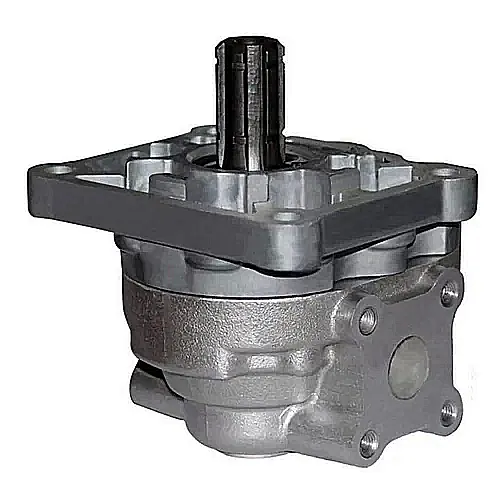

Шестеренный Насос НШ 50М4 представляет собой ключевой узел для создания давления и потока рабочей жидкости в стационарных и мобильных гидросистемах. Это оборудование предназначено для установки на различную технику, включая строительную, сельскохозяйственную и промышленную. Основная функция Насоса НШ 50М4 – преобразование механической энергии вращения вала в энергию потока гидравлического масла, обеспечивая питание гидроцилиндров и гидромоторов.
Вес, габариты и Код ТН ВЭД
Масса изделия составляет 8,0 кг, что обусловлено применением прочных литых корпусов. Габариты модели стандартизированы и соответствуют 280×180×150 мм (длина×ширина×высота), что упрощает его интеграцию в существующие мотор-насосные группы. Код ТН ВЭД, под которым осуществляется таможенное оформление, – 841360900 (насосы шестеренные).
Ниже приведены основные физические параметры:
| Параметр | Значение |
|---|
| Масса, кг | 8,0 |
| Длина (с валом), мм | 280 |
| Ширина, мм | 180 |
| Высота, мм | 150 |
| Диаметр фланца, мм | 100 |
| Крепление | 6 отв. М12 |
Заходит Насос НШ 50М4 в бар, а бармен спрашивает: «Почему такой тихий?». А насос отвечает: «Я сегодня не в своей тарелке — давление низковато».
Технические характеристики модели НШ 50М4
Для корректного подбора Насоса НШ 50М4 под существующую гидростанцию необходимо учитывать ключевые параметры. Следующая таблица содержит полный перечень технических характеристик.
| Параметр | Значение для НШ 50М4 |
|---|
| Рабочий объём, см³/об (±3%) | 50 |
| Рабочее давление номинальное, МПа (бар) | 20 (200) |
| Максимальное пиковое давление, МПа | 25 |
| Частота вращения вала, об/мин | 2400 |
| Теоретическая подача, л/мин | 68,6 |
| Рекомендуемое давление на входе (всасывании), МПа | 0,018–0,15 |
| Общий КПД (максимальный), % | 83 |
| Диапазон температур рабочей среды, °C | –50 … +60 |
| Рекомендуемая вязкость масла, мм²/с | 30–40 |
| Масса, кг | 8,0 |
| Тип рабочей среды | Минеральные и синтетические гидравлические масла |
| Направление вращения вала | Правое (стандартное) / Левое (модификация Л) |
Преимущества и особенности эксплуатации
Выбор в пользу Насоса НШ 50М4 обусловлен рядом эксплуатационных выгод для сервисных и производственных предприятий:
- Высокий ресурс работы. Использование износостойких материалов (бронзовые втулки, шлифованные шестерни) обеспечивает срок службы до 10 000 моточасов, сокращая частоту замен и простои техники.
- Стабильность давления и потока. Оптимизированный профиль зубьев минимизирует пульсации, что положительно сказывается на точности работы гидроприводов и снижает вибрации в системе.
- Универсальность подключения. Стандартные присоединительные размеры фланца (6 отверстий М12) и вала позволяют интегрировать Насос НШ 50М4 в большинство типовых гидростанций без необходимости доработок.
- Широкий температурный диапазон. Возможность работы от –50°C позволяет использовать насос в условиях Крайнего Севера и в зимний период, обеспечивая холодный пуск.
- Простота обслуживания. Конструкция предусматривает доступ к основным узлам для проведения плановой замены уплотнений и диагностики.
Принцип действия в гидравлической системе
Работа Насоса НШ 50М4 основана на принципе вытеснения жидкости парой зацепляющихся шестерен. Приводной вал, соединенный с двигателем, передает вращение ведущей шестерне. В зоне всасывания, где зубья выходят из зацепления, создается разрежение, и масло из бака заполняет полости между зубьями и стенками корпуса. Захваченная жидкость перемещается по периферии корпуса в зону нагнетания. Здесь зубья входят в зацепление, вытесняя масло под давлением в напорную линию гидросистемы. Обработка деталей с высокой точностью (допуски до 0,01 мм) минимизирует внутренние перетечки, что и обеспечивает высокий объемный КПД агрегата.
Ресурс и условия для долговечной работы
Заявленный ресурс Насоса НШ 50М4 не менее 10 000 часов достигается при соблюдении регламентированных условий. Температурный режим эксплуатации составляет от –50°C до +60°C, однако для продолжительной работы в предельных температурах критически важно использовать масла соответствующей вязкости. Работа при высоких температурах с маслом низкой вязкости ускоряет износ. Основными факторами, влияющими на срок службы, являются качество фильтрации масла (рекомендуется тонкость фильтрации не грубее 25 мкм), отсутствие кавитации (обеспечение нормального давления на всасывании) и своевременное сервисное обслуживание. Плановый осмотр и замена уплотнительных элементов рекомендуется каждые 2000 моточасов.
Области применения и типичное оборудование
Благодаря надежности и умеренной стоимости, Насос НШ 50М4 нашел широкое применение в различных отраслях. Он является штатным или ремонтным аналогом для множества единиц техники:
- Дорожно-строительная и коммунальная техника: экскаваторы-погрузчики (JCB, Case), автогрейдеры, асфальтоукладчики, катки.
- Сельскохозяйственные машины: зерноуборочные комбайны («Дон», «Нива»), тракторы (МТЗ, John Deere), пресс-подборщики.
- Промышленное оборудование: гидравлические прессы, станки (гибочные, отрезные), линии производства строительных материалов, лесозаготовительные машины.
- Грузоподъемная техника: автокраны (Клинцы, Ивановец), манипуляторы, подъемные платформы.
Использование Насоса НШ 50М4 в комплекте с предохранительными клапанами и фильтрами позволяет создавать надежные и экономичные насосные группы для автономных гидростанций.
Состав ремкомплекта и часто заменяемые запчасти
Для поддержания Насоса НШ 50М4 в рабочем состоянии рекомендуется иметь ремкомплект. Чаще всего из строя выходят следующие элементы:
| Наименование запчасти | Материал / Тип | Причина и условия износа |
|---|
| Уплотнение вала (манжета) | Маслостойкая резина ФПМ | Старение резины, перегрев, работа с агрессивными средами. Основная причина внешних течей. |
| Опорные втулки (подшипники скольжения) | Бронза БрАЖ9-4 | Абразивный износ при плохой фильтрации масла или работе в режиме сухого трения при кавитации. |
| Уплотнительные кольца (O-rings) | NBR | Потеря эластичности при длительной эксплуатации или резких перепадах температур. |
| Ведущая и ведомая шестерни | Сталь цементованная | Износ рабочих поверхностей при длительной эксплуатации под максимальной нагрузкой или при загрязнении масла. |
| Сальник | Комбинированный (резина+фетр) | Износ кромки, приводящий к подтеканию масла по валу. |
Расшифровка условного обозначения модели
Маркировка «Насос НШ 50М4» построена по системе, принятой в отечественном машиностроении:
- Н – Насос.
- Ш – Шестеренный (тип конструкции).
- 50 – Рабочий объем, выраженный в кубических сантиметрах на один оборот (50 см³/об).
- М – Исполнение «модернизированное», с оптимизированными прочностными и эксплуатационными параметрами.
- 4 – Порядковый номер модификации, в данном случае характеризующий повышенное до 20 МПа рабочее давление.
- Дополнительная литера «Л» (например, НШ 50М4Л) указывает на левое направление вращения приводного вала (против часовой стрелки, если смотреть со стороны вала). Отсутствие литеры означает правое вращение.
Типичные ошибки при подборе насоса
Во избежание преждевременного выхода из строя и несоответствия системе, при выборе Насоса НШ 50М4 следует избегать следующих ошибок:
- Выбор только по присоединительным размерам. Совпадение фланца и вала не гарантирует работоспособность. Необходимо обязательно сверять требуемое рабочее давление (до 20 МПа) и расход (до 68,6 л/мин).
- Игнорирование температурного диапазона. Использование насоса в условиях, выходящих за рамки –50…+60°C, без применения специальных масел или систем терморегуляции резко сокращает его ресурс.
- Несоответствие типа рабочей среды. Хотя Насос НШ 50М4 рассчитан на масла, применение жидкостей на водной основе, эмульсий или агрессивных сред без согласования с производителем недопустимо.
- Пренебрежение качеством всасывающей линии. Недостаточный диаметр труб, длинная трасса или засоренный фильтр на всасывании приводят к кавитации, которая разрушает внутренние поверхности насоса за короткое время.
Габаритные и присоединительные размеры для проверки совместимости
Рис. 1: Чертеж с габаритными размерами Насоса НШ 50М4. Длина 280 мм, ширина 180 мм, высота 150 мм.
Рис. 2: Схема присоединительных размеров фланца Насоса НШ 50М4. Диаметр расположения отверстий 150 мм, диаметр отверстий 13.5 мм под болты М12.
Для проверки совместимости с вашим оборудованием замерьте расстояние между крепежными отверстиями на гидробаке или переходной плите – оно должно соответствовать 150 мм по диаметру окружности. Также убедитесь, что вал имеющегося привода (двигателя или коробки отбора мощности) подходит по шлицевому соединению или шпонке к посадочному месту насоса.
Примеры оформления заказа
Для корректного формирования заявки укажите необходимое количество и конкретную модификацию насоса:
- Базовая модель: «Насос НШ 50М4, правое вращение, 8 шт.» – для замены на автопарке экскаваторов-погрузчиков.
- Модель с левым вращением: «Насос НШ 50М4Л, левое вращение, 3 шт.» – для комплектации комбайнов определенной марки, где требуется обратное направление потока.
- Заказ с ремкомплектом: «Насос НШ 50М4 – 5 шт., ремкомплект РК-НШ50 – 5 шт.» – для сервисного центра, планирующего выполнять не только замену, но и восстановление насосов.
Аналоги, такие как Bosch Rexroth или Parker, могут иметь отличную систему маркировки, поэтому для точного подбора обратитесь к нашим техническим специалистам через сайт.
Где купить Насос НШ 50М4 с доставкой
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл технической поддержки: от консультации по подбору аналога под вашу существующую систему до поставки и гарантийного обслуживания. Осуществляется оперативная доставка в любой регион Российской Федерации и страны СНГ. Наши склады расположены в ключевых логистических центрах: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, что позволяет минимизировать сроки получения заказа. Для получения подробной информации о наличии, ценах и условиях поставки свяжитесь с нами через раздел Контакты.
