Описание и назначение гидронасоса

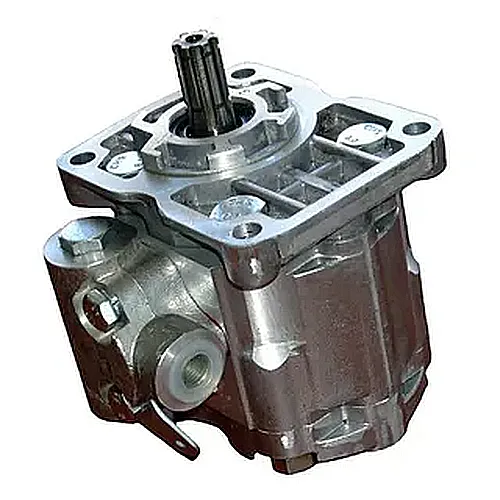

Шестеренный насос НШ 32УК-3 С (UNIVERSAL) с шпоночным валом представляет собой гидравлический агрегат постоянного рабочего объема, предназначенный для создания давления и подачи минеральных масел в системах мобильной и стационарной техники. Его ключевая функция — обеспечение стабильной производительности гидросистемы при высоких рабочих нагрузках и переменных режимах. Конструкция насоса НШ 32УК-3 С (UNIVERSAL) - шпон. вал разработана с учетом необходимости универсальности, что позволяет выполнять прямую замену насосов аналогичного типоразмера различных производителей, минимизируя простои оборудования.
Основные данные по массе и габаритам
Масса агрегата составляет 8,5 кг при габаритных размерах, не превышающих 200 мм в длину, 150 мм в ширину и 120 мм в высоту. Такая компактность упрощает интеграцию в существующие гидроконтуры. Классификация по ТН ВЭД ЕАЭС: 8413 60 000 0 (насосы шестеренные).
Таблица габаритных показателей
| Параметр | Единица измерения | Значение |
|---|
| Масса | кг | 8,5 |
| Длина (L) | мм | 200 |
| Ширина (W) | мм | 150 |
| Высота (H) | мм | 120 |
Приходит инженер на склад и спрашивает: "Есть у вас надежный насос НШ 32УК-3 С (UNIVERSAL) - шпон. вал? А то у меня система работает как попало". Кладовщик отвечает: "У нас он работает только по шпонке!".
Технические характеристики
Основные эксплуатационные параметры насоса НШ 32УК-3 С (UNIVERSAL) - шпон. вал определяют его область применения и надежность. Модель рассчитана на продолжительную работу в составе гидростанций и насосных групп.
| Характеристика | Обозначение / Ед. изм. | Значение для НШ32УК-3 С |
|---|
| Рабочий объем | q, см³ | 32 |
| Номинальное рабочее давление | Рном, МПа | 16 |
| Макс. давление кратковременное | Р2, МПа | 21 |
| Пиковое давление (макс.) | Р3, МПа | 25 |
| Максимальная частота вращения | nmax, мин⁻¹ | 3000 |
| Минимальная частота вращения | nmin, мин⁻¹ | 500 |
| Тип рабочей среды | — | Минеральные масла (ISO VG 32-68) |
| Тип присоединения | — | Фланец, шпоночный вал |
Преимущества и особенности эксплуатации
- Увеличенный ресурс работы: Конструкция корпуса и шестерен рассчитана на сопротивление гидроударам и пиковым нагрузкам до 25 МПа, что напрямую влияет на межсервисные интервалы.
- Универсальность установки: Исполнение UNIVERSAL с шпоночным валом обеспечивает совместимость с большинством отечественных и импортных приводов, сокращая время и стоимость модернизации.
- Стабильность параметров: Высокая объемная эффективность поддерживает заданную производительность системы на протяжении всего срока службы, предотвращая падение давления.
- Удобство обслуживания: Доступность ремонтных комплектов и стандартизированные присоединительные размеры минимизируют затраты на техническое обслуживание гидросистемы.
Принцип функционирования в гидросистеме
Работа насоса НШ 32УК-3 С (UNIVERSAL) - шпон. вал основывается на принципе вытеснения жидкости парой шестерен, находящихся в зацеплении. Крутящий момент от привода (двигателя) через шпоночное соединение передается на ведущую шестерню. В зоне всасывания зубья, выходя из зацепления, создают разрежение, захватывая масло. Далее рабочая среда перемещается по периферии корпуса в полостях между зубьями и стенками к напорной полости. В зоне нагнетания зубья входят в зацепление, вытесняя масло в напорную магистраль, создавая требуемое давление в системе.
Температурный режим и ресурс
Допустимый диапазон температур рабочей среды составляет от -25°C до +85°C. Агрегат рассчитан на непрерывный режим работы в условиях циклической нагрузки. Заявленный производителем ресурс до капитального ремонта составляет не менее 10 000 моточасов при соблюдении условий: использование рекомендованных масел (вязкостью 32-68 сСт по ISO VG), наличие фильтрации не грубее 25 мкм и поддержание давления в пределах номинального. Срок службы напрямую зависит от чистоты гидравлической жидкости и своевременности замены фильтрующих элементов.
Области применения и типовое оборудование
Данный насос НШ 32УК-3 С (UNIVERSAL) - шпон. вал широко применяется в отраслях, где требуется надежный источник гидравлической энергии. Основные сферы использования:
- Сельскохозяйственная техника: Гидросистемы зерноуборочных комбайнов (например, «Дон», «Вектор»), тракторов тяжелого класса (К-700, К-744).
- Дорожно-строительное оборудование: Автогрейдеры, асфальтоукладчики, катки, манипуляторы с гидроприводом.
- Грузовой транспорт и спецтехника: Самосвалы (КамАЗ), погрузчики, коммунальные машины для уборки территорий и снега.
- Промышленные гидростанции: Вспомогательные системы питания прессов, станков и другого технологического оборудования.
Состав ремонтного комплекта и сменные компоненты
Для обеспечения ремонтопригодности рекомендуем держать в наличии следующие наиболее подверженные износу компоненты:
| Наименование запчасти | Типичная причина износа / замены |
|---|
| Уплотнительные кольца (манжеты) вала | Потеря эластичности, работа в загрязненной среде, превышение температуры. |
| Подшипники скольжения (втулки) | Естественный износ, недостаточная смазка или наличие абразива в масле. |
| Ведущая и ведомая шестерни | Усталостный износ зубьев, кавитационное повреждение. |
| Уплотнения торцевые | Износ компенсационных поверхностей, приводящий к падению давления и внутренним утечкам. |
Типичные ошибки при подборе насоса
- Выбор исключительно по присоединительным размерам или резьбе без учета требуемого рабочего объема (32 см³) и расхода системы.
- Игнорирование максимального пикового давления (Р3=25 МПа) при проектировании или замене, что может привести к аварийным режимам.
- Использование рабочих сред, не соответствующих типу (например, жидкости на водной основе или масла с присадками, агрессивными к материалам уплотнений).
- Неучет температурного диапазона эксплуатации, особенно при работе в условиях сильных морозов или в горячих цехах.
Условное обозначение модели
Маркировка насоса НШ 32УК-3 С (UNIVERSAL) - шпон. вал имеет четкую структурную логику:
- НШ — Насос Шестеренный.
- 32 — Номинальный рабочий объем, равный 32 кубическим сантиметрам.
- УК — Универсальный Корпус, определяющий геометрию и присоединительные размеры.
- 3 — Порядковый номер модификации или конструктивного исполнения в серии.
- С — Принадлежность к серии UNIVERSAL.
- шпон. вал — Исполнение приводного вала со шпоночным пазом для передачи крутящего момента.
Габаритные и присоединительные размеры
Для проверки совместимости с вашим оборудованием необходимо сверить монтажные размеры и расположение отверстий. Ниже приведены визуализации ключевых габаритов.
Рис.1 — Сборочный чертеж с габаритными и установочными размерами насоса НШ 32УК-3 С (UNIVERSAL).
Рис.2 — Схема присоединительных размеров фланца и расположения крепежных отверстий.
Варианты оформления заказа
В зависимости от потребностей вашей гидросистемы можно выбрать следующие типовые варианты поставки:
- Базовая комплектация: Насос НШ 32УК-3 С (UNIVERSAL) - шпон. вал, упакованный в индивидуальную тару с паспортом.
- Комплект для модернизации: Насос в сборе с комплектом переходных фланцев и уплотнительных колец для адаптации к существующей плите.
- Оптовая партия для сервисного центра: Несколько единиц насосов (от 5 шт.) с возможностью дополнительного заказа ремонтных комплектов и фильтров.
Пример: для ремонта парка комбайнов в Краснодарском крае часто заказывают 3-5 единиц насоса НШ 32УК-3 С (UNIVERSAL) - шпон. вал с одновременной поставкой уплотнений.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать модификацию насоса по давлению и расходу?
Ключевые параметры для подбора — требуемый расход (зависит от рабочего объема 32 см³ и частоты вращения) и давление в системе. Номинальное давление данной модели — 16 МПа, но она выдерживает кратковременные скачки до 25 МПа. Необходимо сопоставить эти значения с параметрами вашей гидросистемы, учитывая тип подключения (фланец, шпоночный вал).
Каковы сроки поставки по России и наличие на складе?
Основные модели, включая насос НШ 32УК-3 С (UNIVERSAL) - шпон. вал, часто присутствуют на центральном складе. Доставка в крупные города (Москва, Санкт-Петербург, Екатеринбург, Новосибирск) обычно занимает 2-4 рабочих дня. В отдаленные регионы РФ и страны СНГ — от 5 до 10 дней в зависимости от выбранного способа транспортировки.
Какие условия эксплуатации являются критическими для данного насоса?
Наиболее важны чистота рабочей жидкости и температурный режим. Работа при температуре масла ниже -25°C без предварительного разогрева может привести к повышенному износу. Эксплуатация в пыльных условиях требует усиленного внимания к состоянию сапуна и дыхательных клапанов гидробака. Качество масла должно соответствовать классу вязкости ISO VG 32-68.
Возможна ли замена импортного аналога на этот насос и как проверить совместимость?
Да, универсальное исполнение (UNIVERSAL) корпуса и шпоночного вала часто позволяет выполнить прямую замену. Для проверки совместимости необходимо сравнить три группы параметров: присоединительные размеры (межосевое расстояние фланца, диаметр вала, шпоночный паз), рабочий объем (32 см³) и диапазон рабочих давлений (до 21 Мпа кратковременно). Наши инженеры готовы провести бесплатный технический подбор по вашим эскизам или артикулам.
Поставки, бренд и заключение
Шестеренный насос НШ 32УК-3 С (UNIVERSAL) - шпон. вал производится под контролем бренда ГИДРАВЛИК, что гарантирует соответствие заявленным техническим характеристикам и проведение выходного контроля на заводе. Официальный поставщик — компания «ГИДРАВЛИКА» — осуществляет комплексные поставки гидравлического оборудования по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы.
Для получения детальной технической консультации, подбора аналога под вашу систему или оформления заказа воспользуйтесь формой обратной связи на сайте 777-gidra.ru или свяжитесь с нашими специалистами по контактным телефонам, указанным в разделе Контакты.
