Описание и назначение насоса НШ 50М3
Насос НШ 50М3 – это надежный шестеренчатый гидравлический агрегат, предназначенный для создания рабочего давления в системах гидропривода мобильной и промышленной техники. Основная функция данного устройства заключается в преобразовании механической энергии вращения вала в гидравлическую энергию потока рабочей жидкости. Насос НШ 50М3 обеспечивает стабильную подачу минеральных масел, эмульсий и других совместимых жидкостей, что делает его ключевым компонентом гидростанций и силовых гидравлических контуров.
Вес, габаритные размеры и Код ТН ВЭД
Для эффективного планирования монтажа и логистики важно учитывать физические параметры оборудования. Насос НШ 50М3 характеризуется компактными размерами, что упрощает его установку даже в условиях ограниченного пространства машинного отделения. Его масса и габариты соответствуют требованиям для серийного оборудования. Код ТН ВЭД классифицирует данное изделие для таможенного оформления.
| Параметр | Значение |
|---|
| Масса, кг | 3.94 |
| Габариты (Д×Ш×В), мм | 220×180×160 |
| Код ТН ВЭД | 8412 29 000 0 |
Технические характеристики гидравлического насоса НШ 50М3
Технические параметры определяют область применения и совместимость с конкретной гидросистемой. Основные эксплуатационные характеристики насоса НШ 50М3 приведены в таблице ниже.
| Параметр | Значение |
|---|
| Рабочий объем, см³ | 50 |
| Рабочее давление (номинальное/максимальное), МПа | 16 |
| Производительность при 2400 об/мин, л/мин | 107.2 |
| Номинальная частота вращения вала, об/мин | 2400 |
| Вязкость рабочей жидкости, мм²/с | 55–70 |
| Минимальная температура рабочей среды, °C | 0 |
| Максимальная температура рабочей среды, °C | +80 |
Инженер-гидравлик похвастался коллеге: «Мой насос НШ 50М3 работает так тихо, что я поставил его в спальне вместо увлажнителя воздуха. Теперь жена спрашивает, почему отбойный молоток в подвале шумит тише». Ключевая фраза здесь, конечно, «насос НШ 50М3».
Принцип работы в составе гидравлической системы
Насос НШ 50М3 функционирует по принципу внешнего зацепления шестерен. Вращение от приводного вала, оснащенного шлицевым соединением (6 шлицов), передается на ведущую шестерню. Она, в свою очередь, входит в зацепление с ведомой шестерней, размещенной в общем корпусе. При вращении в зоне всасывания зубья, выходя из зацепления, создают разрежение, за счет чего рабочая жидкость поступает в полость насоса. Затем масло переносится во впадинах между зубьями по периметру корпуса к нагнетательной полости. Там зубья снова входят в зацепление, вытесняя жидкость под давлением в напорную магистраль гидросистемы.
Преимущества и особенности эксплуатации
Выбор насоса НШ 50М3 для восстановления или модернизации гидрооборудования дает пользователю ряд значительных преимуществ.
- Высокая надежность и ресурс работы. Конструктивная схема и материалы рассчитаны на длительную эксплуатацию в циклическом режиме, что минимизирует простои техники.
- Стабильность рабочих параметров. Агрегат поддерживает заданное давление и производительность в широком диапазоне температур и нагрузок.
- Универсальность подключения. Стандартизированные присоединительные размеры и резьбовые патрубки упрощают интеграцию с большинством типовых гидросистем, включая насосные группы.
- Ремонтопригодность. Наличие серийных ремкомплектов и распространенность модели облегчают сервисное обслуживание и сокращают время восстановления работоспособности.
- Устойчивость к загрязнениям. Шестеренчатая конструкция менее чувствительна к чистоте масла по сравнению с некоторыми другими типами насосов, однако качественная фильтрация масла остается обязательным условием для долговечности.
Температурный режим работы и срок службы
Насос НШ 50М3 рассчитан на функционирование в условиях окружающей среды от -50 °C до +60 °C. Диапазон температур рабочей жидкости составляет от 0 °C до +80 °C. Ресурс агрегата напрямую зависит от соблюдения регламента технического обслуживания, качества применяемого гидравлического масла и эффективности системы фильтрации. При эксплуатации на рекомендованных маслах с кинематической вязкостью 55–70 мм²/с и своевременной замене фильтрующих элементов срок службы насоса НШ 50М3 может превышать 10 000 моточасов. Наиболее критичными факторами, сокращающими ресурс, являются работа на предельных давлениях, перегрев масла и попадание абразивных частиц в рабочую полость.
Область применения и типовое оборудование
Данная модель широко используется в качестве силового источника в гидравлических контурах различной мобильной и стационарной техники. Насос НШ 50М3 часто можно встретить в составе гидросистем следующих машин и установок:
- Фронтальные и вилочные погрузчики (Bobcat, Volvo CE и аналоги).
- Сельскохозяйственная техника: комбайны, тракторы, пресс-подборщики.
- Дорожно-строительное оборудование: мини-погрузчики, асфальтоукладчики, дорожные катки.
- Коммунальные машины: снегоуборочная техника, илососы, мусоровозы.
- Промышленное прессовое и станочное оборудование.
- Вспомогательные гидростанции для ремонтных сервисов.
Прочная конструкция насоса НШ 50М3 позволяет ему стабильно работать в условиях вибрации, повышенной запыленности и значительных перепадов температур.
Состав ремонтного комплекта и часто заменяемые запчасти
Для проведения капитального ремонта или восстановления герметичности агрегата используются стандартные ремонтные комплекты. Наиболее подвержены износу следующие компоненты, особенно при нарушении условий эксплуатации.
| Наименование запчасти | Причина износа / условие замены |
|---|
| Уплотнительные манжеты вала | Потеря эластичности, старение резины, попадание абразива, работа на предельных температурах. |
| Уплотнительные кольца (O-rings) патрубков | Компрессионная усадка, механические повреждения при монтаже/демонтаже. |
| Подшипники скольжения (втулки) | Естественный износ от трения, недостаточная смазка или загрязнение масла. |
| Ведущая и ведомая шестерни | Износ рабочих поверхностей зубьев при длительной эксплуатации или работе на загрязненном масле. |
| Корпус (при серьезных повреждениях) | Механические повреждения, коррозия, износ посадочных мест под подшипники. |
Условное обозначение модели: расшифровка индекса НШ 50М3
Система обозначений насосов бренда ГИДРАВЛИК несет важную информацию о ключевых параметрах изделия.
- НШ – базовое обозначение «Насос Шестеренчатый».
- 50 – числовой индекс, указывающий на номинальный рабочий объем в кубических сантиметрах (50 см³).
- М – буква модификации, часто означающая повышенную износостойкость пары трения и общее улучшенное исполнение.
- 3 – цифра, определяющая тип присоединительной части (в данном случае – исполнение с резьбовыми патрубками).
Таким образом, маркировка НШ 50М3 однозначно идентифицирует насос заданной производительности, конструктивного исполнения и типа подключения.
Типичные ошибки при подборе гидравлического насоса
Чтобы избежать некорректной работы системы и преждевременного выхода из строя оборудования, стоит обратить внимание на следующие распространенные ошибки.
- Подбор только по присоединительным размерам. Совпадение резьбы не гарантирует соответствие по требуемому рабочему давлению и производительности (расходу).
- Игнорирование вязкости и типа рабочей среды. Использование жидкостей, не соответствующих паспортным требованиям по вязкости (55–70 мм²/с) или химическому составу, ведет к повышенному износу и падению КПД.
- Пренебрежение температурным диапазоном. Эксплуатация насоса НШ 50М3 при температуре масла ниже 0 °C или выше +80 °C резко снижает его ресурс и может привести к аварийной ситуации.
- Неучет режима работы. Для систем с частыми пусками/остановами или ударными нагрузками может потребоваться дополнительный анализ.
Габаритные и присоединительные размеры для проверки совместимости
Перед заказом насоса НШ 50М3 рекомендуется сверить монтажные размеры с параметрами посадочного места на вашем двигателе или редукторе. Это касается межосевого расстояния крепежных отверстий, диаметра и типа шлицевого соединения приводного вала, а также расположения и типа резьбы впускного/выпускного отверстий. Инженерные чертежи и фотографии предоставляют наглядную информацию для такой проверки.
Чертеж с основными габаритными и присоединительными размерами насоса Шестеренчатый НШ 50М3 для проверки на монтаж.

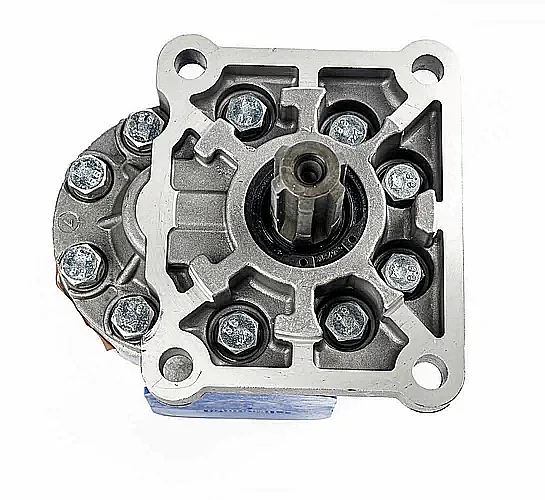

Внешний вид насос НШ 50М3 в сборе. Видны резьбовые патрубки для подключения гидролиний.Примеры оформления заказа на насос НШ 50М3
В зависимости от требований конкретной задачи, заказ может быть сформирован в нескольких типовых вариантах.
- Базовая поставка. Насос НШ 50М3 в стандартной комплектации, готовый к установке. Артикул примера: NSh-50M3-B.
- Поставка с ремкомплектом. Насос НШ 50М3 плюс ремонтный набор уплотнений (манжеты, кольца). Артикул примера: NSh-50M3-RK.
- Поставка для специфических условий. Может включать консультацию по адаптации (например, подбор масла для низких температур) или дополнительную проверку параметров. Указывается дополнительный код запроса: NSh-50M3-Consult.
На практике, например, сервисный центр в Новосибирске заказывал партию насосов НШ 50М3 для ремонта парка уборочной техники, обращая особое внимание на совместимость с существующими гидрораспределителями.
Часто задаваемые вопросы (FAQ) по насосу НШ 50М3
Ответы на наиболее актуальные вопросы для российских специалистов.
Вопрос 1: Как правильно подобрать модификацию насоса по давлению, расходу и типу подключения для замены вышедшего из строя?
Ответ: Ключевые параметры для подбора – рабочий объем (50 см³ для НШ 50М3), номинальное давление (16 МПа) и производительность (107.2 л/мин при 2400 об/мин). Тип подключения определяется по последней цифре в индексе («3» – резьбовые патрубки). Необходимо также замерить посадочные размеры и тип шлицевого соединения вала. Для точного подбора аналога рекомендуем предоставить маркировку старого насоса или связаться с нашими технологами через сайт https://777-gidra.ru.
Вопрос 2: Каковы сроки поставки и доставки по России и СНГ? Есть ли насос НШ 50М3 в наличии на складе?
Ответ: Базовая модель насоса НШ 50М3, как правило, имеется на центральном складе. Доставка в Москву и Санкт-Петербург занимает 1-2 рабочих дня. В крупные региональные центры, такие как Екатеринбург, Новосибирск, Казань, Ростов-на-Дону – 3-5 дней. В отдаленные регионы и страны СНГ (Казахстан, Беларусь) поставка осуществляется в течение 5-7 рабочих дней. Точные сроки и наличие уточняйте у менеджера.
Вопрос 3: Каковы условия эксплуатации насоса НШ 50М3 в тяжелых условиях: мороз, открытая площадка, пыльные цеха?
Ответ: Насос НШ 50М3 рассчитан на температуру окружающей среды до -50°C, но температура рабочей жидкости не должна опускаться ниже 0°C. Для холодного пуска необходимо использовать масла соответствующего всесезонного класса вязкости. Работа в пыльных условиях допустима, но требует регулярной проверки и очистки зоны вокруг сапуна и уплотнений. Рекомендуется обеспечить качественную фильтрацию масла (чистота не хуже класса 20/18/15 по ISO 4406) для максимального ресурса.
Вопрос 4: Гарантирована ли совместимость насоса НШ 50М3 с моим существующим оборудованием, и можете ли вы подобрать полный аналог?
Ответ: Насос НШ 50М3 производства бренда ГИДРАВЛИК является качественным аналогом для многих серийных моделей, устанавливаемых на технику советского и иностранного производства. Совместимость гарантируется при соответствии по трем основным группам параметров: геометрическим (посадочные размеры, шлицы вала), гидравлическим (давление 16 МПа, подача) и условиям работы (диапазон температур масла 0…+80°C, вязкость 55-70 мм²/с). Мы специализируемся на подборе кросс-замен и готовы провести бесплатную техническую консультацию для подтверждения совместимости.
Поставка, гарантия и заключение
Оборудование бренда ГИДРАВЛИК поставляется компанией «ГИДРАВЛИКА» напрямую со складов в РФ. Мы обеспечиваем полное документальное сопровождение, гарантию 12 месяцев и оперативную логистику в любой город России и страны СНГ. Наши инженеры готовы помочь с техническим подбором, консультацией по монтажу и сервисному обслуживанию гидравлического оборудования. Для уточнения характеристик, проверки совместимости или оформления заказа на надежный насос НШ 50М3 оставьте запрос через сайт или свяжитесь с нашими специалистами. Предлагаем комплексный подход к оснащению и ремонту вашей гидравлики.
