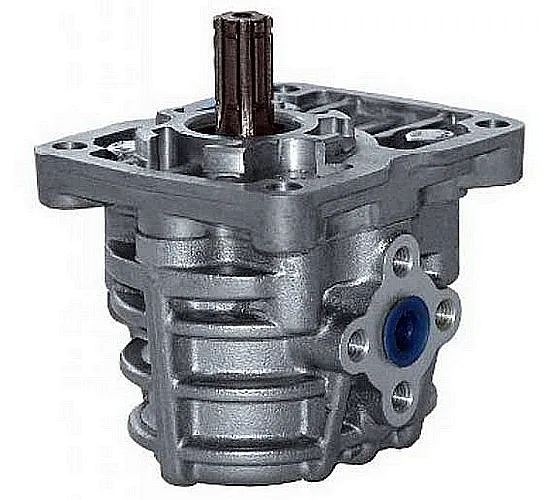

Насос НШ 10У-3 (UNIVERSAL) 6-ти шлиц. представляет собой высоконадежный шестеренный гидравлический агрегат, предназначенный для создания рабочего давления и перекачки минеральных масел в системах промышленного и мобильного оборудования. Основная функция – обеспечение стабильного потока рабочей жидкости для исполнительных механизмов. Конструкция данного насоса, в первую очередь, ориентирована на совместимость с широким спектром техники, где требуется точная и безотказная работа гидропривода.
Описание и ключевые параметры
Изделие обладает компактными размерами и массой, не превышающей 3 килограмма. Исполнение корпуса позволяет интегрировать его в ограниченные пространства моторных отсеков или гидрошкафов. Код ТН ВЭД для данного типа оборудования: 8413 50 000 0. Отличительная особенность — 6-ти шлицевое присоединение приводного вала, обеспечивающее надежную передачу крутящего момента от двигателя или редуктора.
В таблице ниже приведены основные точные габаритные и массовые показатели для данной модели, необходимые для проверки совместимости с существующей системой.
| Параметр | Значение |
|---|
| Примерная длина, мм | 140 |
| Примерный диаметр корпуса, мм | 85 |
| Масса, кг | до 3 |
Инженер на сервисе говорит новичку: «Запомни, пока работает твой насос НШ 10У-3 (UNIVERSAL) 6-ти шлиц., можешь быть спокоен за гидравлику. Шестеренки знают своё дело лучше некоторых менеджеров».
Подробные технические характеристики
Для точного расчета гидросистемы и подбора оборудования необходимо учитывать все параметры. Шестеренный насос НШ 10У-3 (UNIVERSAL) 6-ти шлиц. рассчитан на работу в жестких условиях. Его технические данные обеспечивают стабильную производительность при соблюдении регламента эксплуатации.
| Параметр | Значение и единицы измерения |
|---|
| Рабочий объем | 10 см³ |
| Рабочее давление (номинальное) | 16 МПа (160 бар) |
| Температурный диапазон для окружающей среды | от -50°C до +60°C |
| Тип рабочей среды | Минеральные масла |
| Рекомендуемая вязкость рабочей жидкости | 55–70 мм²/с |
| Присоединение вала (тип и размер) | 6-ти шлицевое соединение |
| Производительность (подача) при 2400 об/мин | ~21 л/мин |
| Давление на входе (всасывающее) | 0,018–0,15 МПа |
Преимущества и особенности эксплуатации
Выбор именно этой модификации насоса связан с рядом практических преимуществ для обслуживающего и инженерного персонала:
- Увеличение ресурса гидросистемы: Высокоточная обработка шестерен и корпуса минимизирует внутренние утечки, поддерживая стабильную производительность на протяжении всего срока службы.
- Уменьшение простоев техники: Конструктивная надежность и универсальное присоединение позволяют быстро произвести замену вышедшего из строя узла, сокращая время ремонта.
- Стабильность рабочего давления: Агрегат обеспечивает плавную подачу масла без значительных пульсаций, что критически важно для точного позиционирования в станках и прессах.
- Совместимость с типовыми гидросистемами: Благодаря универсальному исполнению и стандартным шлицевым валам, насос НШ 10У-3 (UNIVERSAL) 6-ти шлиц. легко интегрируется в большинство отечественных и зарубежных машин.
- Широкий рабочий температурный диапазон: Возможность запуска и работы в условиях российских зим и жаркого лета без значительной потери эффективности.
Условное обозначение и логика индекса
Маркировка модели содержит всю ключевую информацию для идентификации и подбора. Расшифровка Насос НШ 10У-3 (UNIVERSAL) 6-ти шлиц. выполняется следующим образом: «НШ» – насос шестеренного типа; «10» – рабочий объем в кубических сантиметрах; «У» – универсальное исполнение корпуса; «3» – класс (ступень) давления, соответствующая 16 МПа; окончание «6-ти шлиц.» однозначно указывает на тип приводного вала для подключения.
Принцип работы в составе гидросистемы
Насос НШ 10У-3 (UNIVERSAL) 6-ти шлиц. функционирует по принципу объемного вытеснения. Приводной вал с шестью шлицами передает вращение на ведущую шестерню, которая находится в зацеплении с ведомой. Обе шестерни расположены в расточке корпуса с минимальными зазорами. Вращаясь, зубья захватывают рабочую жидкость из полости всасывания, переносят ее вдоль стенок корпуса и вытесняют в нагнетательную магистраль. Герметичность камер создается путем плотного прилегания зубьев друг к другу и к поверхности корпуса. Правое вращение (по часовой стрелке, если смотреть со стороны вала) является стандартным для данной модели.
Температурный режим работы и факторы, влияющие на ресурс
Данный гидроагрегат рассчитан на эксплуатацию при температурах окружающей среды от -50°С до +60°С. Однако для обеспечения заявленного ресурса, превышающего 10 000 часов, требуется соблюдение следующих условий:
- Качество и вязкость масла: Использование рекомендованных масел с кинематической вязкостью 55–70 мм²/с. Применение неподходящих или загрязненных жидкостей ускоряет износ шестерен и уплотнений.
- Фильтрация рабочей среды: Обязательная установка фильтров тонкой очистки в системе для защиты прецизионных пар от абразивных частиц.
- Соблюдение давления на входе: Для предотвращения кавитации и работы «на сухую» необходимо обеспечивать подпор на всасывающем патрубке в пределах 0,018–0,15 МПа.
- Режим работы: Допускается длительная непрерывная работа, а также циклические режимы с частыми пусками и остановами, характерные для погрузочной и строительной техники.
Область применения и типовое оборудование
Универсальность, надежность и неприхотливость делают насос НШ 10У-3 (UNIVERSAL) 6-ти шлиц. востребованным в различных отраслях. Основные сферы применения:
- Мобильная и сельскохозяйственная техника: Гидросистемы тракторов (МТЗ, «Беларус»), комбайнов, зерноуборочных машин, фронтальных погрузчиков.
- Коммунальное оборудование: Уборочные машины, снегоочистители, подъемники.
- Строительная и дорожная техника: Мини-экскаваторы, манипуляторы, автокраны, асфальтоукладчики.
- Промышленное и прессовое оборудование: Гильотинные ножницы, пресс-автоматы для металлообработки, некоторые модели станков с ЧПУ.
- Вспомогательные гидростанции: Гидростанции для испытаний, технологические установки, требующие создания давления маслом.

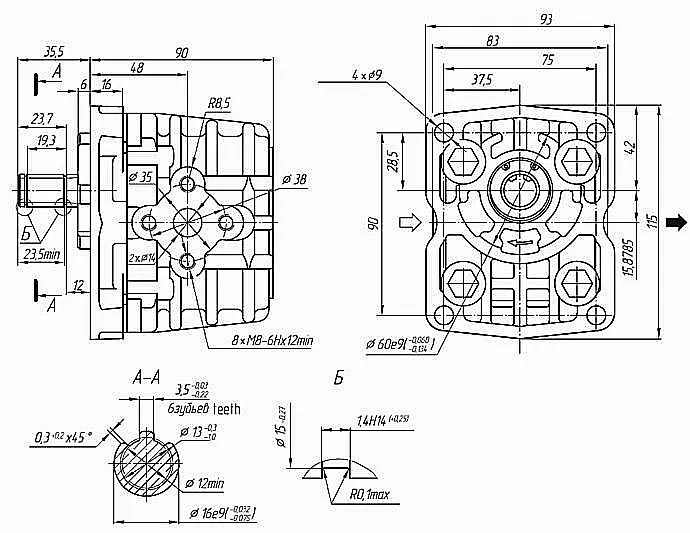

Габаритный чертеж насоса НШ 10У-3 (UNIVERSAL) 6-ти шлиц. с указанием посадочных и присоединительных размеров для проверки совместимости.
Принципиальная схема, показывающая типовое подключение шестеренного насоса в гидравлическую сеть с фильтром и клапанами.
Состав ремкомплекта и типовые изнашиваемые детали
Своевременное сервисное обслуживание с заменой изношенных элементов продлевает срок службы всего узла. Чаще всего под замену идут следующие детали:
| Наименование запчасти | Типичная причина износа |
|---|
| Уплотнение вала (манжета) | Естественный износ, воздействие высоких температур, загрязнение абразивом. |
| Уплотнительные кольца (O-rings) фланцев | Потеря эластичности, выдавливание при скачках давления. |
| Втулка (подшипник) скольжения вала | Работа с загрязненным маслом, недостаточная смазка на старте. |
| Ведущая и ведомая шестерни | Абразивный износ при плохой фильтрации, усталостные трещины при перегрузках. |
Рекомендуется иметь на складе ремкомплект для насоса НШ 10У-3 (UNIVERSAL) 6-ти шлиц., чтобы оперативно восстановить его работоспособность при плановом ТО или внезапном отказе.
Типичные ошибки при подборе гидравлического насоса
Во избежание нештатных ситуаций и преждевременного выхода из строя, при выборе аналога или замене обратите внимание на следующие моменты:
- Подбор только по присоединительным размерам (фланцам), без учета требуемой для системы производительности (расхода) и рабочего давления.
- Игнорирование температурного диапазона эксплуатации, особенно в северных регионах, что приводит к заклиниванию насоса зимой.
- Несоответствие типа рабочей среды. Установка насоса, предназначенного для минеральных масел, в систему на водно-гликолевой смеси или синтетических жидкостях.
- Неправильное направление вращения вала (левое вместо правого), что нарушает работу всасывающей магистрали.
Примеры оформления заказа в различных конфигурациях
Для корректного формирования заявки на насос НШ 10У-3 (UNIVERSAL) 6-ти шлиц. можно использовать следующие варианты формулировок:
- Базовая поставка: «Насос НШ 10У-3 (UNIVERSAL) 6-ти шлиц., вращение правое (по часовой), для минерального масла. Полный комплект с крепежом и паспортом.»
- Для срочного ремонта с подбором аналога: «Требуется насос для гидросистемы пресса ДВ2442: рабочий объем 10 см³, давление 160 бар, шлицевой вал на 6 зубьев. Подбор аналога под существующие посадочные места.»
- Комплексный заказ: «Насос НШ 10У-3 (UNIVERSAL) 6-ти шлиц. в количестве 2 шт., плюс ремкомплекты (сальники, уплотнения) на 4 ремонта к каждому. Доставка в г. Новосибирск.»
Поставка, бренд и гарантия
Оригинальный насос НШ 10У-3 (UNIVERSAL) 6-ти шлиц. бренда «ГИДРАВЛИК» поставляется на российский рынок компанией «ГИДРАВЛИКА». Мы обеспечиваем техническую консультацию, помощь в подборе оборудования под вашу систему и оперативную доставку по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Вся продукция сопровождается сертификатами соответствия и гарантией. Для заказа или подбора аналога оставьте заявку через сайт ГИДРАВЛИКА, наши инженеры свяжутся с вами для уточнения технических деталей.
