Описание и назначение

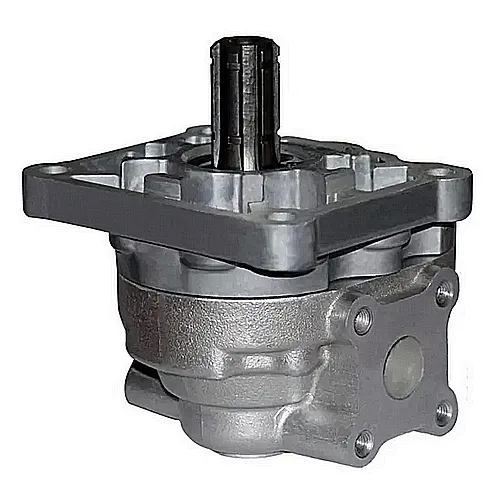

Насос НШ 32М3 С (шпон. вал) представляет собой высокопроизводительный шестеренный гидравлический агрегат премиум-класса, предназначенный для работы в составе ответственных гидросистем промышленного и мобильного оборудования. Основная функция данного изделия — создание и поддержание стабильного потока рабочей жидкости под высоким давлением. Конструкция с шпоночным приводным валом обеспечивает надежную передачу крутящего момента от двигателя, исключая проскальзывание, что критически важно для высоконагруженных установок.
Вес, габаритные размеры и Код ТН ВЭД
Масса насоса составляет 5,1 килограмма. Габаритные размеры агрегата: длина 115 миллиметров, ширина 108 миллиметров, высота 75,5 миллиметра. Присоединительные размеры входного и выходного патрубков составляют 27 мм и 19 мм соответственно. Для таможенного оформления используется Код ТН ВЭД 8413500000. Насос НШ 32М3 С (шпон. вал) соответствует требованиям ГОСТ 13824-84 и международным стандартам, что подтверждается сертификатами для поставок на территории РФ и стран СНГ.
| Параметр | Единица измерения | Значение |
|---|
| Масса | кг | 5,1 |
| Длина (A) | мм | 115 |
| Ширина (B) | мм | 108 |
| Высота (C) | мм | 75,5 |
| Диаметр входного патрубка (D) | мм | 27 |
| Диаметр выходного патрубка (D1) | мм | 19 |
Условное обозначение модели
Расшифровка индекса Насос НШ 32М3 С (шпон. вал) позволяет точно определить его ключевые параметры. Аббревиатура НШ обозначает «насос шестеренный». Цифра 32 указывает на рабочий объем в кубических сантиметрах. Буква М соответствует конструктивному исполнению серии MASTER. Цифра 3 кодирует номинальное рабочее давление 16 МПа. Символы С (шпон. вал) однозначно определяют тип приводного вала — с шпоночным пазом для жесткого соединения.
Приходит механик к инженеру и говорит: «Насос НШ 32М3 С (шпон. вал) гудит». Инженер отвечает: «Это не гул, это он шепчет: «Давление в норме, давление в норме…».
Технические характеристики
| Параметр | Значение |
|---|
| Рабочий объём | 32 см³ |
| Номинальная частота вращения | 40 об/с |
| Номинальная подача (производительность) | 68,6 л/мин |
| Номинальное рабочее давление на выходе | 16 МПа (160 бар) |
| Максимально допустимое давление на входе | 21 МПа (210 бар) |
| Номинальная потребляемая мощность | 26,6 кВт |
| Масса насоса | 5,1 кг |
Преимущества и особенности эксплуатации
Выбор Насос НШ 32М3 С (шпон. вал) для модернизации или ремонта гидросистемы обеспечивает ряд существенных выгод для пользователя:
1. Увеличение межсервисного интервала и ресурса. Конструкция серии MASTER с усиленными подшипниками и прецизионной обработкой шестерен позволяет насосу отрабатывать до 2 миллионов циклов, что снижает частоту замен и простои оборудования.
2. Стабильность параметров под нагрузкой. Насос НШ 32М3 С (шпон. вал) поддерживает заданную подачу и давление даже при резких изменениях нагрузки в гидросистеме, обеспечивая точность работы исполнительных механизмов.
3. Универсальность монтажа и совместимость. Стандартизированные присоединительные размеры и фланцы позволяют устанавливать данный насос на большинство типовых гидростанций и мобильной техники без дополнительных переходников.
4. Работа с широким диапазоном рабочих сред. Агрегат рассчитан на использование с гидравлическими маслами стандартных классов вязкости, что упрощает подбор технических жидкостей.
5. Надежное соединение с приводом. Шпоночный вал гарантирует отсутствие проскальзывания и передачу полного крутящего момента, что особенно важно для систем с высоким пусковым моментом.
Принцип работы в гидросистеме
Насос НШ 32М3 С (шпон. вал) функционирует по классическому принципу внешнего зацепления шестерен. Крутящий момент от двигателя через шпоночное соединение передается на ведущую шестерню. Вращаясь в герметичном корпусе, зубья шестерен захватывают рабочую жидкость из полости всасывания и перемещают ее по периферии корпуса в зону нагнетания. Высокое давление создается за счет малых радиальных зазоров между зубьями и стенками корпуса, а также специальных гидравлических компенсаторов, уравновешивающих осевые силы. Это позволяет достичь высокого объемного КПД, порядка 92%, и минимизировать внутренние утечки.
Температурный режим и ресурс работы
Эксплуатация Насос НШ 32М3 С (шпон. вал) допускается в широком температурном диапазоне: от -40°C до +80°C окружающей среды при условии использования рекомендованных масел (ISO VG 32-46). Агрегат рассчитан на продолжительный режим работы с циклическими нагрузками. Заявленный производителем ресурс в 2 000 000 циклов достигнут благодаря применению высоколегированной стали 38Х2МЮА для шестерен, прошедшей термообработку, и нанесению износостойких покрытий на трущиеся поверхности. На ресурс напрямую влияют качество фильтрации масла (рекомендуется тонкость фильтрации не грубее 10 мкм), соблюдение номинального давления и своевременность сервисного обслуживания.
Область применения и типовое оборудование
Насос НШ 32М3 С (шпон. вал) нашел широкое применение в различных отраслях благодаря своей надежности и производительности. Его устанавливают на:
Сельскохозяйственную технику: зерноуборочные комбайны (например, «Дон», «Вектор»), тракторы (МТЗ-82, «Кировец»), опрыскиватели и почвообрабатывающие комплексы.
Строительную и дорожную технику: экскаваторы (JCB, Hitachi), автокраны («Клинцы», «Ивановец»), асфальтоукладчики (Vogele, Dynapac), дорожные катки и бетононасосы.
Лесозаготовительные машины: харвестеры (Ponsse, John Deere), форвардеры и валочно-пакетирующие машины.
Промышленное оборудование: прессовое оборудование, гибочные станки, испытательные стенды, гидростанции станочных парков.
Коммунальную технику: снегоуборочные машины (на базе МТЗ), мусоровозы, подметально-уборочные комплексы.
Состав ремкомплекта и часто заменяемые запчасти
Для проведения сервисного обслуживания Насос НШ 32М3 С (шпон. вал) рекомендуется использовать оригинальные ремкомплекты. В типовой состав входят следующие детали, наиболее подверженные износу:
| Наименование запчасти | Материал | Причина и условия износа |
|---|
| Уплотнительные манжеты вала | NBR, FKM | Износ due to работы вала, высокого давления и температуры. Требуют замены при появлении течей. |
| Уплотнения торцевые (компенсаторы) | Спец. композит | Постепенный износ от контакта с вращающимися шестернями и абразивными частицами в масле. |
| Подшипники скольжения | Бронза, биметалл | Износ due to высоких радиальных нагрузок и недостаточной смазки. |
| Предохранительный клапан (пружина) | Пружинная сталь | Усталость металла при циклических нагрузках, может привести к изменению давления срабатывания. |
Типичные ошибки при подборе насоса
При выборе Насос НШ 32М3 С (шпон. вал) или его аналога инженеры часто допускают следующие ошибки:
1. Ориентация только на присоединительные размеры. Необходимо также учитывать номинальную подачу (68,6 л/мин) и давление (16 МПа), чтобы не создать дефицит производительности или перегрузку.
2. Игнорирование типа приводного вала. Использование насоса со шпоночным валом на приводе без шпонки (или наоборот) приведет к невозможности монтажа или проскальзыванию.
3. Неучет температурного диапазона эксплуатации. Для работы в условиях Крайнего Севера или в горячих цехах необходимо убедиться в соответствии заявленного диапазона (-40°C…+80°C) реальным условиям.
4. Пренебрежение качеством рабочей жидкости. Установка насоса в систему с нефильтрованным или несоответствующим по вязкости маслом резко сокращает его ресурс.
Габаритные и присоединительные размеры для проверки совместимости
Для корректной установки Насос НШ 32М3 С (шпон. вал) необходимо сверить его габариты и посадочные места с имеющимся оборудованием. Ключевые размеры приведены на чертежах и в таблице ниже.
Чертеж габаритных размеров насоса НШ 32М3 С (шпон. вал) с обозначением A=115 мм, B=108 мм, C=75.5 мм.
Схема подключения насоса НШ 32М3 С (шпон. вал) с указанием входного (27 мм) и выходного (19 мм) патрубков.
| Параметр размера | Обозначение | Значение, мм |
|---|
| Длина корпуса | A | 115 |
| Ширина корпуса | B | 108 |
| Высота корпуса | C | 75.5 |
| Межосевое расстояние | E | 54 |
| Диаметр входного отверстия | D | 27 |
| Диаметр выходного отверстия | D1 | 19 |
| Размер шпоночного паза | Zxhmin | M10x15 |
Примеры оформления заказа
В зависимости от потребностей, заказ на Насос НШ 32М3 С (шпон. вал) может быть оформлен в нескольких вариантах:
Вариант 1. Базовая поставка. Заказ одного насоса в стандартной комплектации для плановой замены в гидросистеме экскаватора. Артикул: НШ-32М3-С-БАЗ.
Вариант 2. Комплект для групповой замены. Заказ нескольких единиц Насос НШ 32М3 С (шпон. вал) для одновременного ремонта парка однотипной техники в сельхозпредприятии (например, 3-5 шт.).
Вариант 3. Поставка с дополнительным сервисом. Заказ насоса вместе с ремкомплектом и консультацией инженера по установке и запуску в эксплуатацию на конкретном объекте.
Для оформления заказа или получения консультации воспользуйтесь формой обратной связи на сайте или свяжитесь с нашими специалистами.
Доставка и техническая поддержка
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Мы обеспечиваем оперативную доставку Насос НШ 32М3 С (шпон. вал) по всей территории России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы, а также в страны СНГ. Наши инженеры готовы предоставить профессиональную техническую консультацию, помочь с подбором аналога под существующую гидросистему и оказать поддержку на всех этапах внедрения оборудования. Для обсуждения условий поставки и получения коммерческого предложения свяжитесь с нами через раздел Контакты.
