Описание и назначение гидронасоса

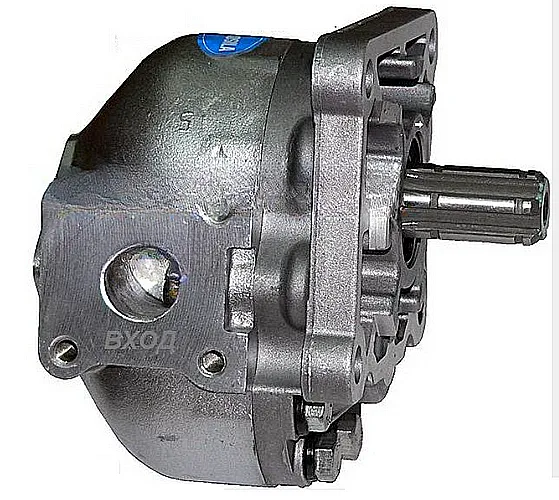

Насос НШ 25М4 является шестеренным гидравлическим агрегатом, предназначенным для создания стабильного потока рабочей жидкости в системах, где номинальное давление достигает 20 МПа. Устройство решает задачи обеспечения работоспособности гидравлического оборудования в промышленности, строительстве и сельском хозяйстве. Насос НШ 25М4 характеризуется высокой надежностью и предназначен для продолжительной эксплуатации в различных условиях. Конструктивной особенностью шестеренного насоса НШ 25М4 выступает использование металло-фторопластовых опор скольжения, что минимизирует износ при использовании минеральных гидравлических масел.
Технические параметры и масса
Изделие обладает рабочим объемом 25 кубических сантиметров и может функционировать при расширенном температурном диапазоне. Код ТН ВЭД для данной продукции: 8413.60.000. Вес и габариты Насос НШ 25М4 варьируются в зависимости от модификации, основные параметры представлены в таблице ниже.
| Параметр | Единица измерения | Значение |
|---|
| Рабочий объем | см3 | 25 |
| Номинальное рабочее давление | МПа | 20 |
| Максимальное кратковременное давление | МПа | 25 |
| Минимальная частота вращения вала | об/мин | 500 |
| Максимальная частота вращения вала | об/мин | 3000 |
| Диапазон температур рабочей среды | °C | -40...+80 |
| Масса устройства | кг | 6.8 |
| Габаритные размеры (Д х Ш х В) | мм | 240 x 180 x 150 |
Пояснение условного обозначения
В маркировке агрегата Насос НШ 25М4 зашифрованы его основные характеристики. Аббревиатура НШ означает «Насос Шестеренный». Число 25 указывает на теоретический рабочий объем в кубических сантиметрах. Литера М говорит о принадлежности к модернизированной серии, отличающейся усовершенствованными материалами и конструкцией. Цифра 4 в индексе обозначает класс номинального давления – 20 МПа.
Схема внутреннего устройства шестеренного насоса показывает зоны всасывания и нагнетания жидкости.
Чертеж с габаритными и присоединительными размерами насоса НШ 25М4 для проверки совместимости при монтаже.
Преимущества и особенности эксплуатации
Выбор шестеренного насоса НШ 25М4 дает пользователю ряд операционных преимуществ:
1. Увеличенный ресурс работы. Конструкция с композитными подшипниками и точной обработкой шестерен обеспечивает длительный срок службы, снижая затраты на ремонт и замену узлов.
2. Стабильность параметров. Агрегат поддерживает заданное давление и обеспечивает стабильную производительность на протяжении всего срока эксплуатации, что критически важно для точных технологических процессов.
3. Адаптивность к сложным условиям. Возможность работы в широком температурном диапазоне от -40°C и стойкость к типичным вибрационным нагрузкам мобильной техники позволяют использовать насос НШ 25М4 в различных отраслях.
4. Высокая ремонтопригодность. Благодаря модульной конструкции и доступности ремкомплектов, восстановление работоспособности агрегата выполняется быстро, минимизируя простой оборудования.
Новый инженер на заводе внимательно изучил принцип действия насоса, а потом задумчиво спросил: «Я понимаю, почему он шестеренный, но почему он так уверенно держит Насос НШ 25М4 на высоте? Наверное, из-за внутреннего стержня». «Нет, — ответил наставник, — из-за алюминиевого корпуса и высокого давления».
Принцип работы в гидравлической системе
Работа Насос НШ 25М4 основана на классическом шестеренном принципе. В корпусе агрегата в зацеплении находятся две шестерни – ведущая и ведомая. При вращении ведущей шестерни, получающей момент от вала привода, во всасывающей полости создается разрежение. Под его действием рабочая жидкость (гидравлическое масло) поступает в рабочую камеру. Захваченная во впадины между зубьями шестерен жидкость переносится вдоль стенок корпуса в зону нагнетания. Здесь зубья входят в зацепление, вытесняя жидкость в напорную магистраль гидросистемы. Важной особенностью данного шестеренного насоса является эффективное уплотнение между торцами шестерен и корпусом, обеспечивающее высокий объемный КПД и способность работать с высоким давлением. Установка Насос НШ 25М4 позволяет создать необходимое давление для привода гидроцилиндров и гидромоторов в составе станков, прессов или мобильной техники.
Ресурс и температурные условия работы
Расчетный срок службы Насос НШ 25М4 при соблюдении регламента обслуживания составляет не менее 8000 часов. Для этого необходимо обеспечить соответствие ключевых факторов: использование рекомендованной рабочей среды – гидравлических масел классов ISO VG 46 или аналогичных; поддержание чистоты масла через фильтрацию с тонкостью очистки не ниже 25 мкм; соблюдение номинальных параметров давления и частоты вращения. Агрегат рассчитан на непрерывный режим работы в указанном диапазоне температур окружающей среды и рабочей жидкости от -40°C до +80°C. Кратковременные пуски возможны и за этими пределами, но для длительной эксплуатации на холоде рекомендуется использовать зимние сорта масел, а на жаре – обеспечивать адекватный теплоотвод.
Область применения оборудования
Шестеренный Насос НШ 25М4 находит применение в качестве силового агрегата в широком спектре гидросистем промышленного и мобильного оборудования. Типичные области использования включают:
Промышленное оборудование: металлообрабатывающие и деревообрабатывающие станки, прессовое оборудование для штамповки и литья, гидравлические подъемники и опрессовщики, оборудование для розлива и упаковки.
Мобильная и строительная техника: гидравлические системы мини-погрузчиков, экскаваторов-погрузчиков, манипуляторов, автовышек, дорожно-строительных катков.
Сельскохозяйственная техника: комбайны, тракторы, кормораздатчики, гидроприводы навесного оборудования, где требуется стабильная подача масла под высоким давлением.
Сервис и ремонт: насосные группы для испытательных стендов, мобильных гидростанций и ремонтного оборудования в сервисных центрах.
Универсальность шестеренного насоса обусловлена его надежностью, простотой конструкции и адаптацией к российским условиям эксплуатации.
Состав ремонтного комплекта и чаще всего заменяемые детали
Для проведения регламентных работ и восстановления насосов серии НШ предлагаются ремонтные комплекты. В их состав, как правило, входят детали, подверженные естественному износу:
| Наименование детали | Назначение и условия износа |
|---|
| Уплотнительные манжеты вала | Обеспечивают герметичность в месте выхода приводного вала. Изнашиваются из-за трения и старения резины, особенно при загрязнении масла абразивами. |
| Распорные втулки (сапожки) | Размещены в торцевых крышках и компенсируют боковые зазоры шестерен. Износ происходит под действием высокого давления и температуры. |
| Уплотнительные кольца | Устанавливаются в местах соединения крышек с корпусом. Теряют эластичность и герметичность со временем и под действием температурных циклов. |
| Ведущая и ведомая шестерни (в паре) | Основные рабочие органы. Износ зубьев происходит крайне медленно при качественной фильтрации масла. Заменяются в случае аварийных ситуаций или при длительной эксплуатации. |
Своевременная замена ремкомплекта позволяет восстановить оригинальные характеристики насоса НШ 25М4.
Типовые ошибки при выборе модели насоса
1. Ориентация только на присоединительные размеры. Резьба и фланец могут подойти, но без учета требуемого рабочего объема (расхода) и номинального давления насос не обеспечит нужную производительность гидросистемы или выйдет из строя от перегрузки.
2. Пренебрежение температурным диапазоном. Установка насоса НШ 25М4, рассчитанного на стандартный диапазон, в оборудование, работающее в условиях крайнего севера или горячих цехов, без дополнительных мер приведет к сокращению ресурса.
3. Несоответствие типа рабочей среды. Хотя насос рассчитан на минеральные масла, использование нерегламентированных и особо агрессивных жидкостей (например, некоторых типов эмульсий или синтетики) может привести к разрушению уплотнений и подшипников скольжения.
Примеры подбора и оформления заказа
Для корректного заказа Насос НШ 25М4 необходимо определить основные параметры вашей гидросистемы. Приведем примеры типовых запросов:
Пример 1. Замена на аналогичный агрегат. В случае замены вышедшего из строя насоса на точно такой же модель указывается базовое обозначение: НШ 25М4. Важно сверить наличие фланца и тип присоединения всасывающего/нагнетательного патрубков по чертежу.
Пример 2. Подбор для модернизации системы. Если требуется агрегат на иное давление или частоту вращения, необходимо рассматривать модификации в рамках серии. Например, для более высоких давлений могут потребоваться насосы серии НШ 25М3 с другим классом. Консультация с техническим специалистом обязательна.
Наш сайт 777-gidra.ru позволяет быстро отправить заявку, указав модель, количество и требуется ли доставка. Оформить заказ можно через форму обратной связи.
Часто задаваемые вопросы по насосу НШ 25М4
Как выбрать нужную модификацию по давлению, расходу и типу подключения?
Основной параметр – рабочий объем (подача), в данном случае это 25 см³. Для выбора по давлению убедитесь, что номинальное давление насоса (20 МПа) не менее чем на 10-15% превышает максимальное рабочее давление в вашей системе. Подключение определяется посадочным местом (фланец) и типом резьбы портов (чаще всего метрическая или трубная).
Какие сроки поставки и доставки по России и СНГ, есть ли модель на складе?
Базовая модель Насос НШ 25М4 часто присутствует на складе в Москве. Отгрузка со склада происходит в течение 1-2 рабочих дней. Доставка в регионы РФ (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) осуществляется транспортными компаниями, срок 3-10 дней в зависимости от удаленности. В страны СНГ (Беларусь, Казахстан и др.) – от 5 до 14 дней.
Каковы условия эксплуатации (мороз, открытая площадка, пыльные помещения, качество масла)?
Насос НШ 25М4 допускает работу в условиях мороза до -40°C, но с учетом применения соответствующих сортов масел (зимних низкозастывающих). Для работы на открытой площадке рекомендуется защитный кожух от осадков. В пыльных помещениях критически важна чистота масла, необходимо следить за состоянием воздушного фильтра на баке и масляных фильтров (рекомендованная тонкость очистки – 25 мкм). Рабочая среда – гидравлические масла типа МГЕ-46А (ИГП-38) или их импортные аналоги по классу ISO VG 46.
Есть ли совместимость с существующим оборудованием и возможность подбора аналога?
Да, Насос НШ 25М4 имеет стандартные посадочные и присоединительные размеры, характерные для шестеренных насосов данного типоразмера. При необходимости замены импортного аналога наши инженеры подберут совместимую модель насоса НШ 25М4 по механическим и гидравлическим параметрам. Для этого предоставьте модель старого насоса или его подробные характеристики: рабочий объем, номинальное давление (в МПа или Bar), тип фланца и направление вращения.
Официальные поставки по России и СНГ
Насос НШ 25М4 производится под отечественным брендом ГИДРАВЛИК и поставляется компанией ГИДРАВЛИКА. Мы гарантируем соответствие продукции техническим условиям и проводим многоступенчатый контроль качества. Наша компания осуществляет прямые отгрузки во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Для каждого клиента доступна профессиональная техническая консультация по подбору гидравлических компонентов, в том числе и по подбору насоса НШ 25М4 под вашу конкретную задачу. Свяжитесь с нами для оформления заказа или получения коммерческого предложения через сайт 777-gidra.ru или раздел Контакты.
